Panduan Elevator Accessories: Komponen Listrik dan Mekanis

Elevator accessories mencakup komponen pendukung yang menjaga lift dapat dikendalikan, mendeteksi posisi, membuka-menutup pintu, memberi informasi kepada penumpang, serta memudahkan perawatan. Istilah ini tidak hanya mengacu pada aksesori kabin yang terlihat, tetapi juga sakelar, sensor, konektor, perangkat komunikasi, dan komponen mekanis yang bekerja di balik panel atau pada sistem pintu.

Bagi kontraktor perawatan, distributor, importir B2B, dan tim pengadaan, memilih aksesori lift yang tepat harus dimulai dari kecocokan teknis. Kesamaan bentuk fisik saja tidak cukup. Nomor komponen, fungsi, tegangan, tipe konektor, dimensi pemasangan, dan revisi produk perlu diperiksa sebelum pembelian.

Apa yang termasuk elevator accessories?

Secara praktis, elevator accessories adalah komponen tambahan atau pengganti yang mendukung pengoperasian, keselamatan, kenyamanan, pemantauan, dan servis lift. Batasnya dapat berbeda antarprodusen dan proyek, tetapi kelompok berikut umumnya masuk dalam kategori ini:

• Komponen kontrol dan input, seperti tombol, sakelar, kontak, relay, serta modul antarmuka.
• Sensor posisi dan keselamatan, termasuk sensor leveling, sensor putaran, limit switch, dan perangkat deteksi pintu.
• Perlengkapan komunikasi dan indikasi, seperti interkom, alarm, display lantai, indikator arah, dan lampu tombol.
• Aksesori pintu dan kabin, misalnya sensor door safety, roller, sill, panel operasi kabin, handrail, dan ventilasi.
• Item mekanis pendukung, seperti guide shoe, perangkat pelumasan rel, pegas, bracket, roda, dan pengikat khusus.
• Peralatan pendukung servis, termasuk kunci servis, alat penyetel, kabel diagnostik yang sesuai, label, serta komponen pengganti untuk pekerjaan preventif.

Komponen utama seperti mesin traksi, governor, controller utama, dan pintu lengkap biasanya dibeli sebagai kelompok produk tersendiri. Namun, banyak bagian kecil yang menentukan kinerja komponen utama justru dicari sebagai elevator accessories. Misalnya, sensor leveling yang tidak akurat dapat menyebabkan posisi kabin tidak rata dengan lantai walaupun mesin dan controller masih berfungsi.

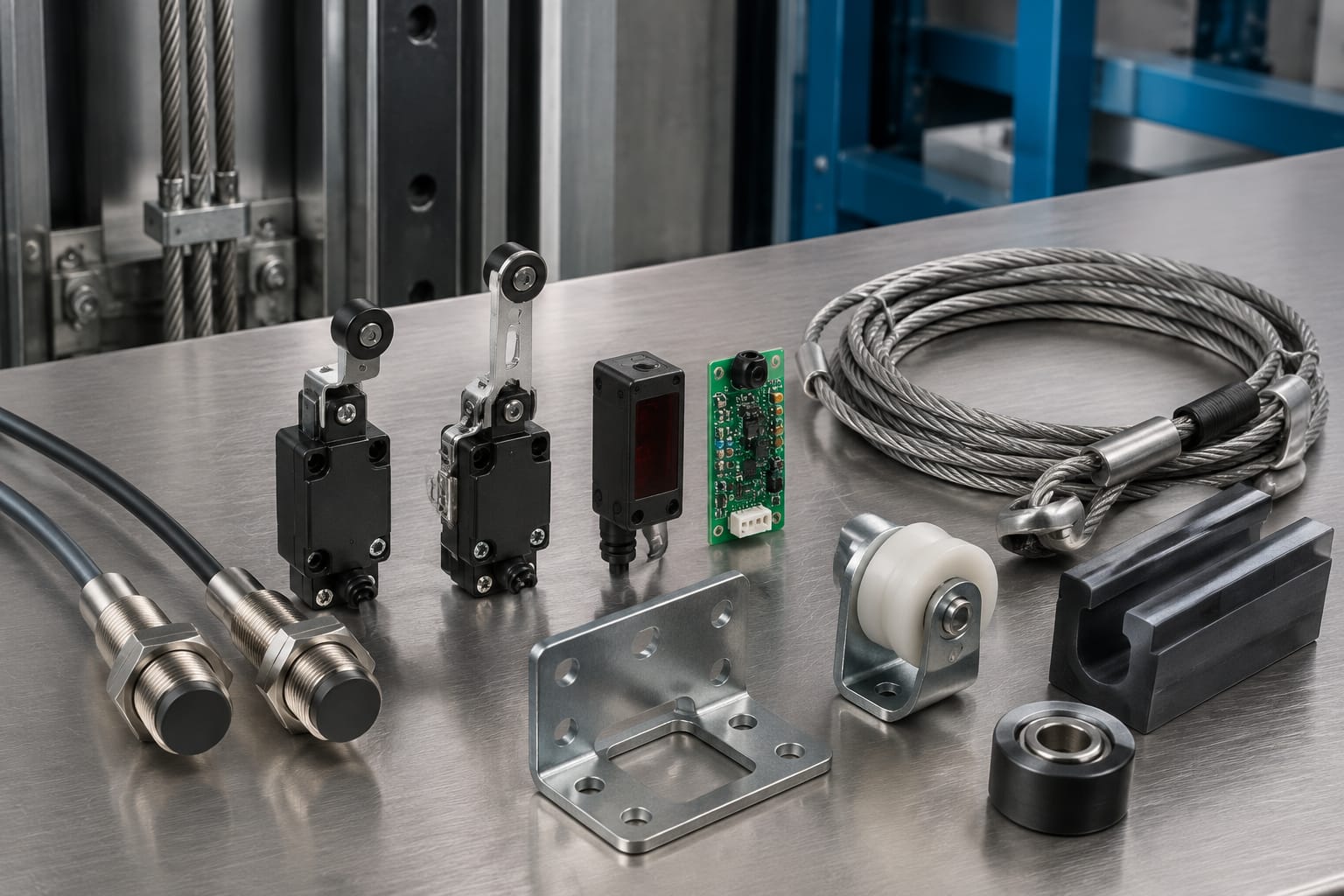

Sakelar dan sensor listrik

Sakelar dan sensor bertugas mengubah kondisi fisik menjadi sinyal yang dapat diproses sistem lift. Kelompok ini sangat penting karena kesalahan tipe atau pemasangan dapat memicu gangguan operasi, kode kesalahan, atau kondisi lift tidak dapat dijalankan.

Sensor leveling dan posisi kabin

Sensor leveling membantu sistem mengenali posisi kabin terhadap zona lantai. Konfigurasinya bergantung pada desain lift, misalnya menggunakan pelat magnet, vane, cam, atau metode deteksi lain. Saat mencari pengganti, jangan hanya menyamakan nama “leveling sensor”. Periksa prinsip kerjanya, jumlah keluaran, panjang kabel, konektor, arah pemasangan, serta jarak kerja yang disyaratkan.

Sebagai contoh, sensor leveling cigarette rod untuk lift Otis relevan ketika identifikasi komponen pada unit memang mengarah pada tipe sensor tersebut. Kecocokan tetap harus dikonfirmasi dengan nomor komponen, foto label, dan konfigurasi unit yang sedang diservis.

Limit switch dan sakelar keselamatan

Limit switch digunakan untuk mendeteksi batas gerakan atau posisi mekanis tertentu. Pada lift, sakelar ini dapat ditemukan pada sistem pintu, area hoistway, mekanisme inspeksi, atau bagian lain sesuai rancangan pabrikan. Pada eskalator, chain break switch adalah contoh sakelar yang berhubungan dengan kondisi mekanis rantai.

Saat mengevaluasi limit switch, periksa:

• Tegangan dan jenis arus pada rangkaian.
• Rating kontak, termasuk kemampuan switching beban yang relevan.
• Jenis kontak: normally open (NO), normally closed (NC), atau kombinasi.
• Bentuk aktuator: roller lever, plunger, whisker, atau tipe khusus.
• Posisi lubang baut, orientasi aktuator, dan ruang gerak pemasangan.
• Tipe konektor, panjang kabel, atau metode terminasi kabel.
• Kelas perlindungan lingkungan bila komponen terpapar debu, kelembapan, atau getaran.

Untuk kebutuhan spesifik sistem eskalator, chain break switch Otis perlu diperlakukan sebagai komponen fungsional khusus, bukan sebagai limit switch generik yang dapat ditukar sembarangan.

Sensor putaran dan deteksi gerak

Sensor putaran dapat dipakai untuk memantau gerak pada mekanisme tertentu. Sinyalnya mungkin berhubungan dengan kecepatan, arah, atau keberadaan putaran. Perbedaan kecil pada metode pembacaan, jumlah pulsa, logika keluaran, atau posisi target dapat membuat sensor yang tampak serupa tidak bekerja pada controller yang berbeda.

Jika unit menggunakan konfigurasi Mitsubishi tertentu, turning detection switch untuk lift Mitsubishi dapat menjadi titik awal identifikasi. Pastikan seri lift, kode pada komponen lama, konektor, dan aplikasi mekanisnya sesuai sebelum menjadikannya sebagai pengganti.

Tombol, display, dan komponen komunikasi

Komponen antarmuka penumpang harus dipilih berdasarkan kecocokan listrik dan fisik sekaligus. Tampilan panel yang seragam belum menjamin tombol, lampu, atau display dapat berkomunikasi dengan sistem yang sama.

Tombol hall dan tombol kabin

Tombol panggilan di landing dan tombol pilihan lantai di kabin tersedia dalam beragam diameter, bentuk, jenis iluminasi, serta konfigurasi kontak. Beberapa tombol bekerja sebagai kontak sederhana, sementara lainnya menggunakan PCB, bus komunikasi, atau modul khusus.

Data yang perlu dicatat meliputi:

• Diameter lubang panel dan ukuran bezel.
• Simbol, Braille, warna, dan arah panah yang diperlukan.
• Tegangan lampu atau LED.
• Jenis kontak dan jumlah terminal.
• Tipe konektor atau susunan pin.
• Kompatibilitas dengan board tombol, COP, atau HOP yang ada.
• Material serta tingkat ketahanan yang dibutuhkan untuk lokasi penggunaan.

Jangan mengganti tombol berlampu dengan tombol tanpa lampu hanya karena ukuran panel sama. Sistem dapat memantau status lampu, memakai terminal tambahan, atau memerlukan umpan balik tertentu untuk menjalankan fungsi normal.

Indikator posisi dan arah

Display lantai, indikator panah, gong, dan annunciator membantu penumpang membaca status lift. Pilihan teknologi dapat mencakup segmen LED, dot matrix, LCD, atau tampilan grafis. Selain ukuran dan tampilan, periksa protokol komunikasi, alamat perangkat, jenis kabel, kebutuhan catu daya, serta metode pemasangan.

Untuk proyek modernisasi, perubahan display sering menuntut penyesuaian panel, harness, atau modul antarmuka. Karena itu, biaya penggantian bukan hanya harga display. Pertimbangkan pula waktu pemasangan, kebutuhan pemrograman, potensi modifikasi panel, dan ketersediaan suku cadang pada masa berikutnya.

Interkom, alarm, dan komunikasi darurat

Perangkat komunikasi kabin berperan saat penumpang memerlukan bantuan. Dalam pengadaan, pisahkan antara perangkat audio, tombol alarm, indikator, kabel, catu daya, dan integrasinya dengan sistem komunikasi bangunan atau controller lift.

Pastikan jalur komunikasi, metode panggilan, tipe handset atau speaker, serta sumber daya cadangan sesuai dengan rancangan gedung dan ketentuan proyek. Jangan mengasumsikan perangkat interkom universal dapat dipasang langsung pada semua controller.

Aksesori pintu dan kabin

Sistem pintu merupakan area dengan siklus kerja tinggi. Aksesori pintu yang aus, tidak sejajar, atau tidak sesuai dapat menyebabkan pintu berulang kali membuka, gagal menutup, berbunyi, atau menghasilkan gangguan operasional.

Komponen pintu yang umum diganti

Aksesori untuk pintu lift antara lain:

• Door roller dan hanger roller.
• Guide shoe pintu.
• Door vane dan perangkat coupling.
• Belt, rope, chain, atau linkage sesuai desain operator pintu.
• Kontak pintu dan lock contact.
• Sensor pengaman pintu atau light curtain.
• Sill, gasket, stopper, pegas, dan bracket.
• Kabel fleksibel atau harness pintu.

Penggantian door roller perlu mempertimbangkan diameter roda, lebar, profil alur, bahan, jenis bearing, ukuran poros, dan beban kerja. Roller yang “masuk” pada poros belum tentu memiliki profil atau tinggi yang benar terhadap track. Kesalahan ini dapat mempercepat keausan, menciptakan gesekan, atau mengganggu gerak daun pintu.

Pada light curtain atau sensor keselamatan pintu, cocokkan tinggi area deteksi, jumlah elemen, tegangan kerja, konektor, panjang kabel, metode pemasangan, dan antarmuka dengan operator pintu. Sensor yang tidak cocok bisa gagal mendeteksi halangan atau menghasilkan sinyal yang tidak dibaca dengan benar.

Aksesori kabin

Aksesori kabin mencakup COP, handrail, cermin, pencahayaan, kipas, emergency light, indikator beban, panel dekoratif, serta elemen pendukung lain. Untuk item kosmetik seperti panel atau handrail, ukuran dan material menjadi fokus utama. Untuk komponen elektris seperti kipas, lampu, atau indikator, periksa tegangan, konsumsi daya, metode pemasangan, dan koneksi ke catu daya kabin.

Pada renovasi kabin, pastikan tambahan aksesori tidak mengganggu akses ke panel inspeksi, bukaan ventilasi, ruang bebas pintu, atau komponen keselamatan. Perubahan estetika sebaiknya tidak mengabaikan kebutuhan servis rutin.

Guide, pelumasan, dan item mekanis

Komponen mekanis berperan menjaga gerak kabin, counterweight, atau pintu tetap stabil. Walaupun bentuknya sering sederhana, toleransi ukurannya dapat menentukan kualitas gerak dan umur pakai bagian lain.

Guide shoe dan insert

Guide shoe mengarahkan pergerakan kabin atau counterweight sepanjang rel pemandu. Tipe yang digunakan dapat berupa sliding guide shoe atau roller guide shoe. Untuk sliding type, material insert, profil rel, tekanan pegas, dan metode pelumasan perlu diperiksa. Untuk roller type, ukuran roda, posisi roller, bearing, dan pengaturan preload menjadi faktor penting.

Jangan menukar insert atau liner hanya berdasarkan lebar perkiraan. Ukur profil rel, dimensi dudukan, ketebalan insert, serta posisi lubang pengikat. Ketidaksesuaian dapat menimbulkan bunyi, vibrasi, atau keausan tidak merata.

Perlengkapan pelumasan

Sistem pelumasan rel dan komponen bergerak dapat menggunakan reservoir, wick, pad, felt, holder, atau perangkat aplikator lain. Pemilihan pelumas dan aksesori pelumasan harus mengikuti rekomendasi teknis sistem yang digunakan. Pelumas berlebih dapat mengotori area kerja, sementara pelumasan kurang dapat mempercepat keausan.

Saat mengganti item pelumasan, evaluasi penyebabnya, bukan hanya komponennya. Kebocoran, kontaminasi, posisi applicator yang salah, atau rel yang kotor dapat membuat komponen baru kembali bermasalah dalam waktu singkat.

Fastener, bracket, dan komponen pengikat

Baut, mur, clamp, pin, bracket, dan pegas khusus sering dianggap item kecil. Namun, ukuran ulir, grade material, panjang efektif, bentuk kepala, serta orientasi pemasangan dapat berpengaruh pada kekuatan dan clearances. Gunakan komponen dengan spesifikasi yang sesuai; jangan mengganti pengikat khusus dengan ukuran serupa tanpa memahami fungsi mekanisnya.

Aksesori untuk perawatan dan servis

Aksesori servis membantu teknisi melakukan inspeksi, penyesuaian, pembersihan, atau penggantian komponen secara lebih konsisten. Kebutuhan setiap kontraktor bergantung pada portofolio merek lift, cakupan kontrak, dan tingkat pekerjaan yang ditangani.

Item yang lazim dipersiapkan meliputi:

• Sakelar, sensor, fuse, relay, dan konektor yang sering dibutuhkan.
• Roller, contact, belt, dan komponen pintu yang memiliki siklus kerja tinggi.
• Lampu tombol, LED, display part, dan komponen COP/HOP yang rentan rusak.
• Harness atau kabel dengan kode yang sudah diidentifikasi untuk tipe unit tertentu.
• Kunci akses dan alat khusus yang memang diizinkan untuk pekerjaan servis.
• Label terminal, pengikat kabel, gland, dan material pendukung pemasangan.
• Perangkat ukur untuk memverifikasi tegangan, kontinuitas, alignment, dan dimensi.

Stok preventif sebaiknya dibangun berdasarkan riwayat aset sendiri, bukan hanya daftar barang populer. Pisahkan stok untuk merek atau seri tertentu dari item yang benar-benar universal. Praktik ini mengurangi risiko stok mati dan mempercepat identifikasi saat terjadi gangguan.

Perlu diingat bahwa aksesori servis bukan pengganti prosedur keselamatan. Pekerjaan pada controller, hoistway, pintu, atau ruang mesin harus dilakukan oleh personel kompeten dengan prosedur isolasi energi, dokumentasi kerja, dan pemeriksaan fungsi setelah pemasangan.

Periksa model, dimensi, dan rating sebelum membeli

Proses verifikasi yang rapi mencegah sebagian besar kesalahan pemesanan elevator accessories. Gunakan daftar pemeriksaan berikut sebelum meminta penawaran atau membuat purchase order.

Foto yang berguna harus tajam dan menunjukkan label, konektor, sisi pemasangan, serta lingkungan komponen. Untuk item mekanis, tambahkan ukuran diameter, panjang, lebar, jarak antarlubang, dan arah kerja. Untuk item listrik, sertakan foto terminal atau wiring yang ada sebelum kabel dilepas, dengan tetap mengikuti prosedur keselamatan kerja.

Hindari kesalahan kompatibilitas dan pemesanan

Kesalahan paling mahal biasanya terjadi ketika tim membeli berdasarkan tampilan, istilah umum, atau asumsi bahwa semua parts dari satu merek dapat saling dipertukarkan. Berikut masalah yang perlu dihindari.

Memesan berdasarkan foto saja

Foto dapat membantu pencarian awal, tetapi tidak cukup sebagai dasar final. Sudut foto mungkin menyembunyikan konektor, dimensi, atau nomor revisi. Minta dan bandingkan data teknis yang relevan sebelum memutuskan.

Mengabaikan versi controller atau operator pintu

Satu merek dapat memiliki beberapa generasi controller dan operator pintu dengan komponen yang tidak saling kompatibel. Catat model sistem tempat aksesori dipasang, bukan hanya merek lift pada kabin.

Menyamakan konektor dengan kompatibilitas penuh

Dua komponen mungkin memiliki plug yang sama, tetapi tegangan, fungsi pin, logika sinyal, atau parameter kerjanya berbeda. Konektor yang pas hanya membuktikan kemungkinan pemasangan fisik, bukan keamanan fungsi.

Tidak mencatat orientasi dan handedness

Roller, bracket, vane, kontak, dan komponen pintu dapat memiliki orientasi kiri atau kanan. Sertakan arah pandang yang dipakai saat mencatat posisi, misalnya berdasarkan sisi landing atau sisi kabin, agar tidak terjadi interpretasi berbeda antara teknisi dan pengadaan.

Mengganti satu bagian tanpa memeriksa penyebab gangguan

Jika sensor, roller, atau switch berulang kali rusak, periksa alignment, kabel, getaran, kontaminasi, catu daya, dan kondisi komponen terkait. Mengganti part tanpa menghilangkan penyebab dasar hanya menunda gangguan berikutnya.

Tidak menyiapkan data untuk penerimaan barang

Sebelum barang datang, tentukan data apa yang akan diperiksa saat penerimaan: nomor part, rating, jumlah pin, ukuran, kondisi fisik, dan kelengkapan aksesori. Pemeriksaan awal membuat ketidaksesuaian lebih mudah ditemukan sebelum tim lapangan menjadwalkan pemasangan.

FAQ

Apakah elevator accessories selalu merupakan suku cadang universal?

Tidak. Beberapa item seperti pengikat atau material pendukung mungkin relatif umum, tetapi sensor, tombol, display, door contact, dan komponen mekanis khusus sering bergantung pada merek, seri, atau konfigurasi unit. Selalu lakukan verifikasi teknis.

Apakah nomor part lebih penting daripada ukuran?

Nomor part biasanya merupakan petunjuk terbaik untuk identifikasi, terutama pada komponen listrik dan elektronik. Namun, ukuran tetap penting untuk memastikan pemasangan fisik. Untuk komponen lama tanpa label, kombinasi fungsi, dimensi, foto, konektor, dan posisi pemasangan diperlukan.

Kapan komponen setara dapat dipertimbangkan?

Komponen setara dapat dipertimbangkan hanya setelah fungsi, rating, dimensi, koneksi, serta konsekuensi terhadap sistem dipahami. Untuk bagian yang terkait keselamatan, komunikasi controller, atau pengoperasian pintu, verifikasi harus lebih ketat dan mengikuti persyaratan teknis proyek.

Data minimum apa yang harus dikirim kepada pemasok?

Kirim merek dan model unit, nomor part lama bila ada, foto label, foto konektor, ukuran penting, lokasi pemasangan, serta penjelasan fungsi atau gejala gangguan. Data ini membantu pemasok menyaring opsi yang tidak relevan.
