Buffer Lift: Jenis, Inspeksi, dan Panduan Penggantian

Buffer lift adalah perangkat keselamatan di pit lift yang menyerap energi ketika kabin atau pemberat lawan bergerak melewati batas perjalanan normal ke arah bawah. Komponen ini bukan penahan mekanis biasa: jenis, langkah kerja, kapasitas beban, kecepatan nominal, serta kondisi fisiknya harus sesuai dengan desain lift.

Untuk kebutuhan perawatan atau pengadaan, jangan memilih buffer hanya berdasarkan bentuk luar. Data pada pelat identifikasi, ukuran pemasangan, tipe aplikasi kabin atau counterweight, dan konfigurasi sakelar buffer harus diverifikasi bersama. Buffer yang salah dapat mengubah karakteristik perlindungan di titik perjalanan paling bawah.

Fungsi buffer lift pada sistem keselamatan

Buffer dipasang di dasar hoistway atau pit, tepat di bawah jalur kabin, counterweight, atau keduanya. Dalam kondisi operasi normal, kabin dan pemberat lawan tidak boleh menyentuh buffer. Buffer baru bekerja sebagai perlindungan terakhir apabila terjadi overtravel ke bawah, misalnya setelah sistem pengaman tidak menghentikan gerakan pada batas perjalanan yang seharusnya.

Saat komponen yang bergerak menekan buffer, energi gerak harus diserap atau ditahan secara terkendali. Karena itu, buffer lift perlu dirancang untuk parameter lift tertentu, bukan sekadar menahan berat statis kabin.

Fungsi utamanya meliputi:

• Mengurangi benturan pada kabin atau counterweight saat mencapai area bawah secara abnormal.
• Membantu membatasi perlambatan agar tidak terjadi berhenti mendadak yang berlebihan.
• Menjadi bagian dari rangkaian keselamatan yang perlu diuji dan dipelihara bersama limit switch, governor, safety gear, dan perangkat pit lainnya.
• Memberikan status listrik melalui sakelar buffer pada konfigurasi tertentu, sehingga pengendali dapat membuktikan posisi atau kondisi buffer.

Buffer bukan pengganti pemeriksaan penyebab overtravel. Jika buffer pernah tertekan akibat kejadian abnormal, teknisi perlu menelusuri fungsi rem mesin, governor, limit switch, rangkaian keselamatan, dan pengaturan travel sebelum lift dikembalikan ke layanan.

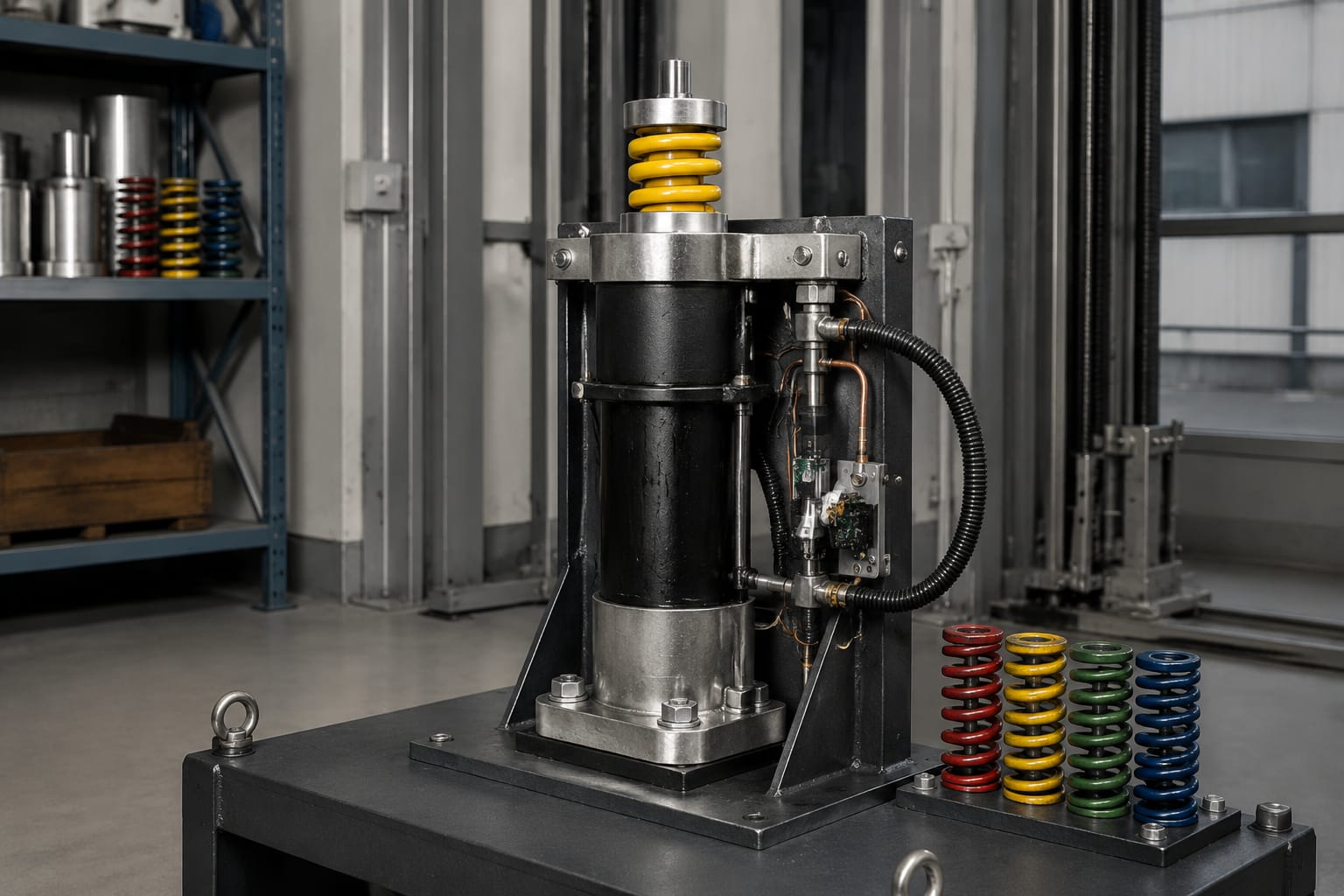

Perbandingan buffer oli dan buffer pegas

Dua kelompok yang paling umum adalah buffer pegas dan buffer oli hidrolik. Keduanya sama-sama dipasang di pit, tetapi cara menyerap energi dan rentang penerapannya berbeda. Pemilihan harus mengikuti data desain lift dan persyaratan yang berlaku pada instalasi tersebut.

Buffer pegas

Buffer pegas menggunakan satu atau beberapa pegas baja yang terkompresi saat kabin atau counterweight menekannya. Konstruksinya relatif sederhana, tetapi bukan berarti dapat dipertukarkan bebas antarunit. Diameter pegas, tinggi bebas, panjang terkompresi, kapasitas, serta pola baut dudukan dapat berbeda.

Pada inspeksi, perhatikan pegas yang retak, patah, miring, berubah bentuk permanen, atau mengalami korosi berat. Korosi yang mengelupas dan mengurangi penampang material harus diperlakukan serius, terutama pada pit yang lembap atau rentan terkena air.

Karena pegas dapat mengembalikan energi, karakteristiknya berbeda dari buffer oli. Pastikan tipe ini memang diizinkan dan dirancang untuk kondisi lift yang sedang ditangani. Jangan mengganti buffer oli dengan buffer pegas hanya karena tinggi atau tapaknya terlihat serupa.

Buffer oli hidrolik

Buffer oli menggunakan silinder, piston atau plunger, dan oli untuk menciptakan tahanan selama langkah kompresi. Energi gerak dikendalikan melalui aliran oli di dalam unit. Tipe ini memerlukan perhatian khusus terhadap kebocoran, kondisi batang piston, serta posisi pulih setelah kompresi.

Kebocoran kecil sekalipun perlu dicatat dan dievaluasi. Oli pada lantai pit dapat menandakan seal bermasalah, silinder rusak, atau komponen tidak lagi dalam kondisi layak. Jangan hanya menambah oli tanpa mengetahui spesifikasi cairan, prosedur pabrikan, dan penyebab kehilangan oli.

Untuk pengadaan komponen sejenis, lihat buffer oli hidrolik untuk lift dengan tetap mencocokkan seluruh data teknis terhadap unit lama dan dokumen instalasi.

Aplikasi untuk kabin dan counterweight

Kabin dan counterweight dapat menggunakan buffer yang serupa secara visual, tetapi aplikasinya tidak otomatis sama. Beban yang bekerja, lintasan pemandu, tinggi stop, dan kondisi desain dapat membedakan kebutuhan tiap sisi.

Pada lift traksi, counterweight bergerak berlawanan arah dengan kabin. Karena itu, pit dapat memiliki satu set buffer untuk kabin dan satu set untuk counterweight. Jumlah buffer per posisi juga tergantung pada desain rangka dan titik tumpuan. Ada sistem yang memakai dua unit agar beban didukung pada kedua sisi sling, sementara desain lain dapat berbeda.

Saat mengidentifikasi aplikasi, konfirmasi hal berikut:

• Buffer berada di bawah kabin, counterweight, atau keduanya.
• Jumlah unit pada setiap posisi.
• Jarak bebas antara strike plate atau bagian bawah rangka dengan kepala buffer pada kondisi normal.
• Posisi buffer terhadap rail dan struktur pit.
• Label atau pelat data yang membedakan sisi kabin dan counterweight.
• Apakah ada perbedaan tinggi, stroke, atau dudukan antarposisi.

Kesalahan umum adalah memindahkan buffer dari sisi counterweight ke sisi kabin karena dimensinya tampak sama. Walaupun pemasangan fisiknya mungkin memungkinkan, rating atau pengaturan yang ditetapkan produsen dapat berbeda. Gunakan nomor komponen dan data teknis sebagai dasar keputusan.

Pertimbangan stroke, kecepatan, dan beban

Tiga parameter utama buffer lift adalah stroke, kecepatan, dan beban. Ketiganya saling terkait dalam menentukan seberapa besar energi yang perlu dikelola saat terjadi kontak abnormal.

Stroke atau langkah kompresi

Stroke adalah jarak gerak efektif buffer dari posisi normal hingga terkompresi. Buffer dengan stroke terlalu pendek mungkin tidak menyediakan jarak perlambatan yang cukup untuk aplikasi yang membutuhkan penyerapan energi lebih besar. Sebaliknya, buffer yang lebih tinggi atau memiliki stroke berbeda dapat mengubah clearance pit dan posisi stop.

Pengukuran di lapangan perlu membedakan:

• Tinggi unit saat bebas atau sepenuhnya kembali.
• Tinggi saat terkompresi, bila prosedur pemeriksaan mengizinkan.
• Stroke nominal pada label atau dokumen teknis.
• Tinggi dudukan, shim, atau base plate yang memengaruhi posisi akhir.

Jangan menyimpulkan stroke dari tinggi silinder atau panjang pegas secara kasar. Periksa spesifikasi produk atau data pabrikan.

Kecepatan nominal lift

Semakin tinggi kecepatan, semakin besar energi gerak yang harus dikelola pada massa yang sama. Karena itu, kecepatan nominal lift adalah data identifikasi yang penting. Jangan memakai buffer bekas dari lift berkecepatan rendah pada lift lain tanpa verifikasi kesesuaian.

Kecepatan yang perlu dikonfirmasi adalah kecepatan nominal sistem, bukan perkiraan berdasarkan waktu tempuh kabin. Ambil data dari nameplate lift, dokumen commissioning, atau informasi teknis mesin dan controller bila tersedia.

Beban, massa kabin, dan counterweight

Rating buffer harus sesuai dengan massa bergerak yang dapat mengenainya. Di sisi kabin, pertimbangkan massa kabin, sling, komponen bergerak terkait, serta kondisi beban sesuai desain. Di sisi counterweight, pertimbangkan konfigurasi counterweight yang digunakan.

Data kapasitas penumpang saja tidak cukup untuk memilih buffer. Kapasitas hanya salah satu indikator; massa kabin, rasio counterweight, dan konfigurasi sistem tetap perlu diperiksa. Bila data desain tidak lengkap, jangan mengandalkan asumsi berdasarkan ukuran kabin atau jumlah lantai.

Dimensi pemasangan dan clearance

Kompatibilitas mekanis perlu diperiksa bersamaan dengan rating. Catat diameter atau dimensi base plate, jarak antarlubang baut, ukuran baut, tinggi unit, diameter kepala penumbuk, serta posisi terhadap strike plate. Foto keseluruhan dan foto close-up pelat identifikasi membantu proses pencocokan.

Perubahan tinggi buffer dapat memengaruhi jarak bebas pit. Hindari menambah shim, pelat ganjal, atau modifikasi dudukan tanpa persetujuan teknis yang sesuai. Solusi tersebut dapat mengubah posisi kontak, distribusi beban, dan kondisi keselamatan yang semula dirancang.

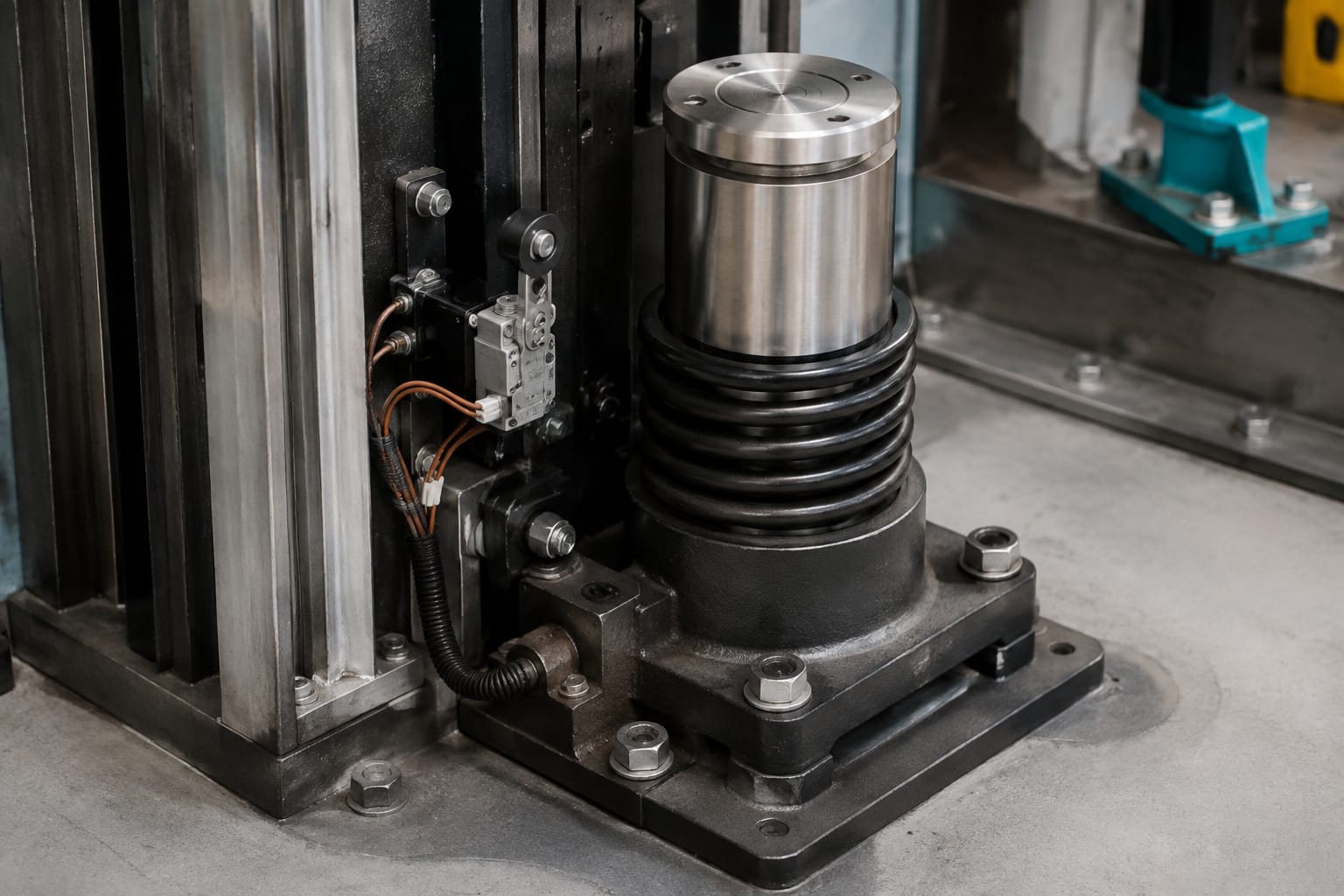

Sakelar buffer dan pembuktian rangkaian listrik

Sebagian instalasi memakai buffer switch atau sakelar yang berkaitan dengan posisi buffer. Sakelar ini dapat membantu controller mendeteksi kondisi tertentu, misalnya ketika buffer tertekan atau belum kembali ke posisi normal. Fungsi tepatnya bergantung pada desain lift dan wiring diagram setempat.

Sakelar buffer bukan aksesori yang boleh diabaikan. Jika kontaknya macet, tuasnya salah posisi, kabelnya rusak, atau aktuatornya tidak sejajar, lift dapat mengalami gangguan keselamatan atau status yang tidak akurat.

Pemeriksaan yang relevan meliputi:

• Pastikan tipe kontak, konfigurasi terminal, dan metode aktuasi sesuai.
• Periksa kondisi housing, terminal, kabel, gland, serta pelindung mekanis.
• Verifikasi bahwa tuas, roller, atau plunger diaktuasi oleh bagian buffer secara benar.
• Periksa kontinuitas dan perubahan status kontak mengacu pada wiring diagram.
• Pastikan buffer kembali ke posisi normal sebelum status operasional dipulihkan.
• Uji rangkaian setelah pemasangan tanpa melakukan bypass permanen pada perangkat keselamatan.

Untuk kebutuhan penggantian, identifikasi dari nomor part, bentuk aktuator, terminal, dan konfigurasi kontak. Referensi sakelar buffer lift tipe 3300/3600 dapat relevan untuk unit dengan identifikasi yang sesuai, sedangkan sakelar buffer Mitsubishi perlu dicocokkan kembali dengan model dan sistem wiring lift yang digunakan.

Jangan mengganti sakelar dengan unit yang “mirip” apabila rating listrik, jenis kontak, posisi aktuasi, atau bentuk dudukannya belum dipastikan. Sakelar yang secara mekanis pas belum tentu bekerja sesuai logika safety chain.

Pemeriksaan kebocoran, korosi, dan kerusakan

Inspeksi buffer sebaiknya menjadi bagian dari pemeriksaan pit rutin. Pit sering memiliki kelembapan tinggi, debu, sisa oli, atau genangan yang mempercepat kerusakan komponen. Pastikan area telah diamankan sesuai prosedur kerja sebelum pemeriksaan dilakukan.

Tanda masalah pada buffer oli

Periksa area di sekitar silinder dan lantai pit untuk melihat rembesan atau genangan oli. Amati batang piston terhadap karat, goresan dalam, pitting, atau kontaminasi yang dapat merusak seal. Buffer yang tidak kembali ke tinggi normal, bergerak tidak wajar, atau menunjukkan kerusakan pada silinder perlu dievaluasi lebih lanjut.

Hindari tindakan berikut:

• Mengisi oli berdasarkan perkiraan tanpa data cairan dan volume yang benar.
• Membersihkan kebocoran lalu mengabaikan sumbernya.
• Mengecat batang piston atau permukaan kerja untuk menutupi korosi.
• Mengoperasikan lift setelah buffer tertekan tanpa pemeriksaan penyebab dan kondisi pemulihan.

Tanda masalah pada buffer pegas

Pada buffer pegas, cari retak, patah, lilitan yang saling menempel secara abnormal, kemiringan, dan deformasi permanen. Pastikan pegas duduk benar pada dudukan atas dan bawah. Periksa juga base plate, baut angkur, serta bagian yang menerima kontak dari kabin atau counterweight.

Korosi permukaan ringan mungkin dapat dibersihkan dan dipantau sesuai prosedur pemeliharaan. Namun, korosi berat, pengelupasan, retak, atau kehilangan bentuk menuntut penggantian atau evaluasi teknis, bukan sekadar pelapisan cat.

Pemeriksaan lingkungan pit

Sumber kerusakan sering berada di luar buffer itu sendiri. Periksa apakah ada air masuk, drainase yang buruk, kebocoran oli dari komponen lain, ventilasi tidak memadai, atau benturan akibat benda asing di pit. Memasang buffer baru tanpa memperbaiki kondisi lingkungan dapat mempercepat masalah yang sama terulang.

Identifikasi pengganti dan pemasangan

Penggantian buffer lift perlu didasarkan pada identifikasi teknis yang dapat ditelusuri. Nomor part adalah titik awal yang kuat, tetapi tetap periksa data pendukung karena revisi produk atau perubahan instalasi dapat terjadi.

Buat daftar identifikasi sebelum memesan:

1. Merek, model lift, dan nomor identifikasi unit bila tersedia.
2. Nomor part dan seluruh data pada nameplate buffer lama.
3. Tipe buffer: pegas atau oli hidrolik.
4. Posisi pemakaian: kabin, counterweight, atau keduanya.
5. Rating kecepatan, beban atau massa, dan stroke yang tercantum.
6. Tinggi bebas, tinggi base, dimensi kepala, dan pola baut dudukan.
7. Jumlah unit yang diperlukan per posisi.
8. Detail sakelar buffer: nomor part, jumlah terminal, jenis aktuator, dan konektor.
9. Foto label, dudukan, sisi samping, serta area kontak.

Langkah pemasangan yang perlu dikendalikan

Pemasangan harus dilakukan oleh personel kompeten dengan lift diisolasi dan diamankan sesuai prosedur kerja. Ikuti manual produk, dokumen lift, serta ketentuan keselamatan yang berlaku di lokasi.

Secara umum, pekerjaan meliputi pelepasan unit lama, pembersihan dudukan, pemeriksaan anchor bolt, penempatan buffer baru pada orientasi yang benar, dan pengencangan sesuai spesifikasi pabrikan. Setelah itu, pastikan pusat kepala buffer sejajar dengan area kontak pada rangka kabin atau counterweight.

Jangan menggunakan buffer baru untuk mengompensasi masalah rail, rangka yang bengkok, atau posisi strike plate yang salah. Kontak yang tidak sentris dapat merusak kepala buffer atau menyebabkan pembebanan tidak merata saat terjadi kompresi.

Inspeksi dan pengujian setelah servis

Setelah servis atau penggantian, lakukan inspeksi akhir sebelum lift dikembalikan ke operasi normal. Tujuannya adalah memastikan pemasangan mekanis, clearance, dan rangkaian listrik bekerja sesuai desain.

Gunakan daftar periksa berikut:

• Buffer terpasang pada dudukan yang benar dan seluruh pengikat telah diperiksa.
• Tidak ada retak, deformasi, kebocoran, atau kerusakan fisik yang terlihat.
• Tinggi buffer dan posisi normalnya sesuai data instalasi.
• Area kontak kabin atau counterweight sejajar dengan kepala buffer.
• Clearance pit dan jarak bebas terkait telah diverifikasi.
• Sakelar buffer, bila ada, memiliki aktuasi dan status kontak yang benar.
• Kabel serta conduit tidak terjepit, tertarik, atau rentan terkena komponen bergerak.
• Pit bersih dari alat, material, oli, dan genangan.
• Fungsi keselamatan diuji mengikuti prosedur, alat, dan otorisasi yang tepat.

Pengujian yang melibatkan travel ke area buffer tidak boleh dilakukan sebagai percobaan informal. Metode pengujian, kecepatan, beban, pengamanan personel, serta kebutuhan reset harus mengikuti prosedur produsen dan ketentuan yang berlaku. Bila buffer pernah benar-benar menerima benturan, lakukan penilaian menyeluruh sebelum mengoperasikan lift.

FAQ tentang buffer lift

Apakah buffer lift harus diganti secara berkala?

Tidak ada interval tunggal yang berlaku untuk semua buffer. Penggantian ditentukan oleh kondisi komponen, hasil inspeksi, riwayat kejadian, ketentuan produsen, dan persyaratan pemeliharaan pada instalasi. Kebocoran, korosi berat, deformasi, kerusakan mekanis, atau ketidaksesuaian spesifikasi merupakan alasan untuk evaluasi penggantian.

Bolehkah buffer oli diganti dengan buffer pegas?

Tidak boleh dilakukan hanya berdasarkan kemiripan ukuran. Kedua tipe memiliki karakteristik penyerapan energi yang berbeda. Penggantian lintas tipe harus didukung persetujuan desain dan verifikasi teknis untuk lift tersebut.

Data apa yang paling penting saat mencari buffer pengganti?

Prioritaskan nomor part, tipe buffer, rating kecepatan dan beban, stroke, tinggi unit, dimensi base plate, pola baut, posisi aplikasi, serta data sakelar bila terpasang. Foto label dan dudukan sangat membantu mengurangi risiko salah identifikasi.

Apa penyebab sakelar buffer sering bermasalah?

Penyebab umum meliputi aktuator tidak sejajar, kabel lembap atau rusak, terminal longgar, kontak aus, korosi, dan buffer yang tidak kembali ke posisi normal. Diagnosis harus mencakup kondisi mekanis buffer sekaligus pemeriksaan rangkaian listrik.

Untuk pengadaan B2B, siapkan daftar identifikasi dan foto teknis tersebut sebelum meminta pencocokan. Kelevator memasok suku cadang lift multi-merek untuk importir, distributor, kontraktor pemeliharaan, perusahaan modernisasi, dan pembeli OEM; data yang lengkap membantu memastikan buffer dan sakelar yang dipilih benar-benar sesuai aplikasi.
