Panduan Elevator Button Panel: COP, LOP, dan Komponennya

Elevator button panel adalah antarmuka yang menghubungkan pengguna, teknisi, dan sistem kontrol lift. Dalam praktiknya, istilah ini mencakup dua kelompok utama: COP (Car Operating Panel) di dalam kabin dan LOP (Landing Operating Panel) di area lantai atau lobi. Keduanya sama-sama memakai tombol, indikator, kabel, dan konektor, tetapi fungsi, jumlah komponen, serta kebutuhan penggantiannya berbeda.

Untuk memilih atau mengganti panel elevator dengan tepat, jangan hanya mencocokkan tampilan muka atau jumlah tombol. Periksa fungsi panel, tipe sistem kontrol, skema pengkabelan, pin konektor, ukuran faceplate, tegangan kerja, dan kebutuhan aksesibilitas. Kesalahan kecil pada detail tersebut dapat menyebabkan tombol tidak terbaca, indikator tidak berfungsi, atau panel tidak dapat berkomunikasi dengan controller.

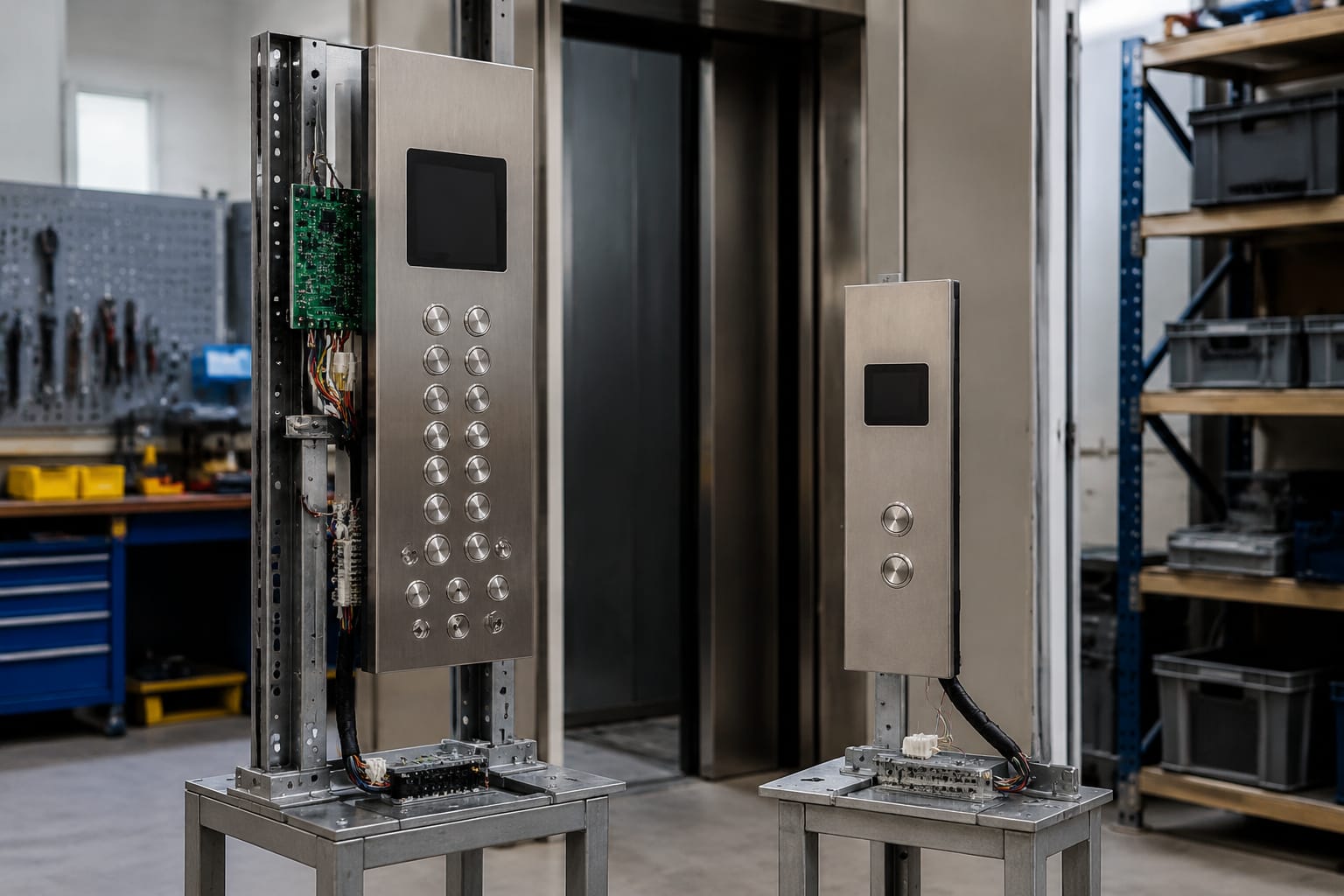

COP dan LOP dijelaskan

COP adalah panel operasi yang dipasang di dalam kabin elevator. Penumpang menggunakannya untuk memilih lantai, membuka atau menutup pintu, membunyikan alarm, serta pada instalasi tertentu mengaktifkan fungsi tambahan seperti akses kartu atau mode layanan. COP biasanya memiliki lebih banyak komponen daripada LOP karena menjadi titik kendali utama di dalam kabin.

LOP adalah panel panggilan yang dipasang di luar kabin, umumnya di dekat pintu elevator pada setiap lantai. Fungsi dasarnya adalah memanggil kabin ke lantai tersebut dan memilih arah perjalanan. Pada sistem sederhana, LOP hanya memiliki tombol naik dan/atau turun dengan lampu indikator. Pada sistem yang lebih maju, LOP dapat dilengkapi layar posisi kabin, indikator arah, pembaca kartu, atau keypad tujuan.

Perbedaan ini penting dalam proses pengadaan. Penggantian COP umumnya perlu mempertimbangkan tata letak lengkap kabin dan fungsi keselamatan. Penggantian LOP perlu memastikan panel dapat bekerja dengan logika panggilan, sistem grup, serta controller yang sudah terpasang.

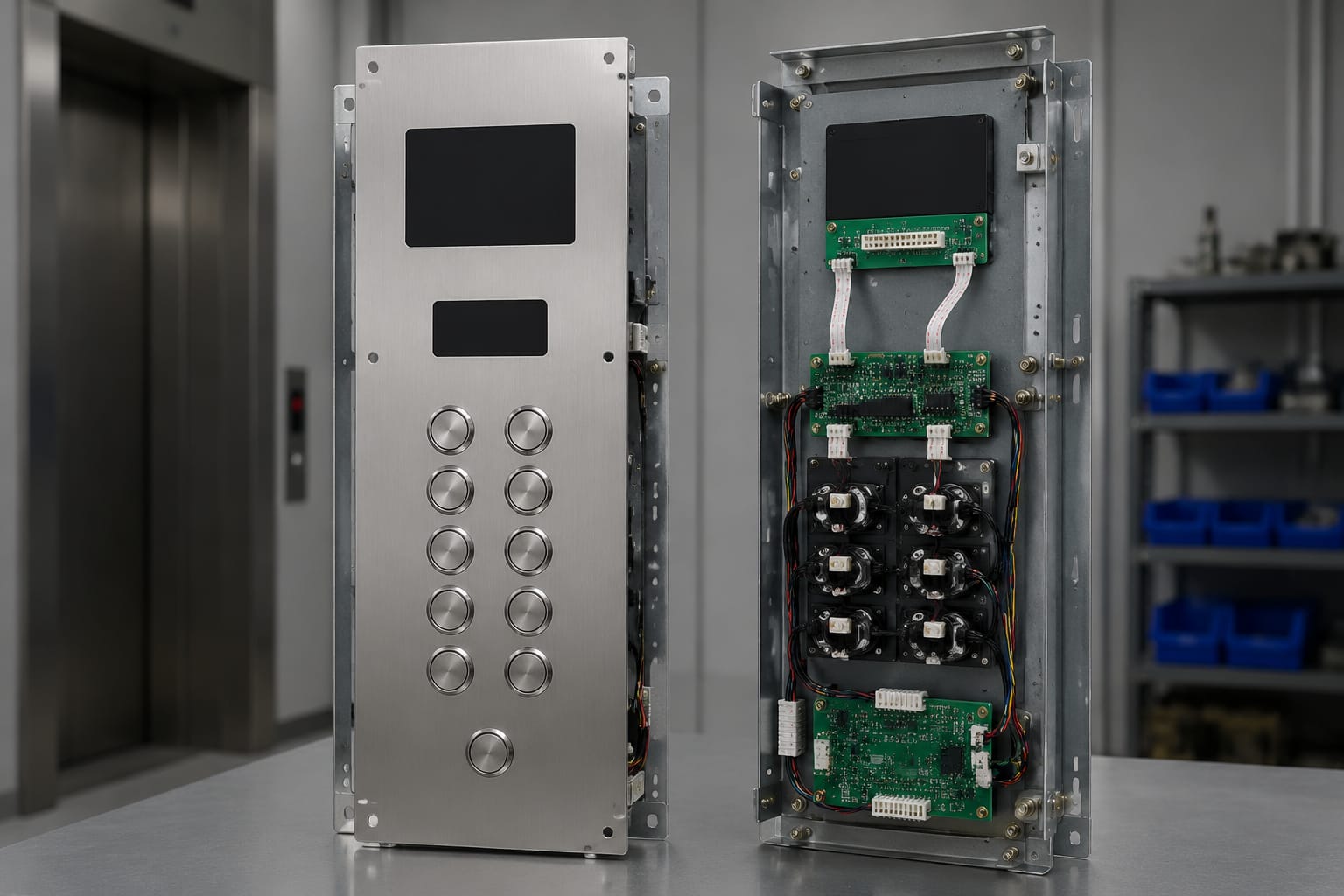

Bagian di dalam elevator button panel

Satu elevator button panel bukan sekadar kumpulan tombol pada plat logam. Tergantung desainnya, panel dapat terdiri dari komponen mekanis, elektronik, visual, dan pengkabelan berikut.

Tombol tekan dan modul indikator

Tombol lantai, tombol arah, tombol pintu, dan tombol alarm merupakan komponen yang paling terlihat. Setiap tombol biasanya memiliki mekanisme tekan, kontak atau sinyal elektronik, penanda angka atau simbol, serta pencahayaan untuk menandakan panggilan telah diterima.

Hal yang perlu diperiksa saat mengganti tombol meliputi:

• Bentuk dan diameter tombol, termasuk ukuran lubang pemasangan.
• Jenis pemasangan: mur pengunci, klip, baut, atau modul khusus.
• Jenis iluminasi, seperti LED atau lampu lain yang sesuai dengan desain sistem.
• Warna cahaya dan warna cincin indikator.
• Simbol, angka, huruf Braille, atau tanda lantai khusus.
• Tipe sinyal dan koneksi ke board atau harness kabel.
• Kondisi normal terbuka atau normal tertutup bila sistem menggunakan kontak mekanis.

Tombol dengan ukuran fisik yang sama belum tentu dapat menggantikan tombol lama. Tata pin, kebutuhan tegangan iluminasi, dan metode pembacaan sinyal bisa berbeda antarproduk maupun antarseri controller.

Display posisi dan indikator arah

Display menunjukkan posisi kabin, arah perjalanan, atau status tertentu. Bentuknya dapat berupa indikator segmen, dot matrix, LCD, atau modul tampilan lain. Pada COP, display sering menjadi bagian dari desain panel kabin. Pada LOP, display dapat dipasang menyatu dengan panel panggilan atau sebagai modul terpisah di atas pintu.

Sebelum memilih display pengganti, konfirmasikan:

• Jenis display dan metode komunikasi.
• Tegangan suplai serta konsumsi daya.
• Format informasi yang ditampilkan.
• Warna dan orientasi tampilan.
• Ukuran bukaan faceplate atau rangka pemasangan.
• Kebutuhan konfigurasi alamat atau parameter pada controller.

Untuk kebutuhan tampilan panggilan dan arah, panel LCD panggilan keluar elevator dapat menjadi contoh kategori komponen yang perlu dicocokkan berdasarkan fungsi serta koneksinya, bukan hanya tampilan depan.

PCB, button board, dan modul kontrol panel

Di belakang faceplate biasanya terdapat PCB atau button board. Board ini menerima sinyal dari tombol, mengendalikan iluminasi, dan meneruskan data ke controller elevator. Pada panel tertentu, satu board menangani banyak tombol. Pada desain lain, tiap tombol atau kelompok tombol menggunakan modul tersendiri.

Saat board mengalami kerusakan, penggantian harus dilakukan dengan perhatian lebih besar daripada penggantian tombol individual. Nomor komponen, revisi board, firmware bila relevan, konektor, tata pin, dan sistem controller perlu diperiksa. Board yang secara fisik muat di panel dapat tetap tidak berfungsi bila protokol atau susunan input-output berbeda.

Kategori button board dan aksesori control panel elevator relevan bagi tim pengadaan yang perlu membandingkan board berdasarkan antarmuka dan konfigurasi, bukan semata-mata berdasarkan merek umum.

Faceplate, rangka, dan dudukan

Faceplate adalah permukaan depan panel yang menahan tombol, display, label, dan perangkat lain. Komponen ini memengaruhi tampilan kabin sekaligus menentukan posisi pemasangan komponen internal. Di belakangnya dapat terdapat rangka, bracket, spacer, baut, serta pelindung kabel.

Faceplate yang bengkok, lubang yang tidak presisi, atau posisi stud yang salah dapat menimbulkan masalah pemasangan bahkan ketika seluruh komponen elektronik sudah benar. Karena itu, dokumentasi dimensi sangat penting untuk proyek penggantian panel atau modernisasi.

Kabel, harness, dan konektor

Kabel panel meneruskan daya dan sinyal antara tombol, display, board, serta controller. Pada beberapa sistem, kabel berupa harness khusus dengan jumlah pin dan urutan inti tertentu. Pada sistem lain, kabel menggunakan terminal individual atau konektor modular.

Jangan mengasumsikan kabel dengan jumlah pin yang sama pasti kompatibel. Periksa tipe konektor, gender konektor, kunci pengarah, penomoran pin, urutan inti, panjang, pelindung kabel, dan fungsi setiap jalur. Untuk penggantian harness, kabel koneksi COP/LOP 10-pin menggambarkan pentingnya mencocokkan konfigurasi pin dengan sistem tujuan.

Konfigurasi tombol dan display

Konfigurasi elevator button panel harus mengikuti fungsi bangunan, jumlah lantai, tipe pintu, serta sistem akses yang digunakan. Panel untuk gedung rendah dengan satu kabin tentu berbeda dari panel gedung bertingkat dengan beberapa zona atau pengaturan akses lantai.

Pada COP, konfigurasi yang umum mencakup tombol lantai, buka pintu, tutup pintu, alarm, dan indikator posisi. Bangunan dengan lantai basement, mezzanine, podium, atau zona khusus dapat menggunakan penamaan lantai yang tidak berurutan. Karena itu, urutan tombol perlu diverifikasi terhadap konfigurasi aktual controller, bukan hanya daftar lantai pada gambar arsitektur.

Pada LOP, pilihan konfigurasi antara lain:

• Tombol naik tunggal untuk lantai terminal bawah.
• Tombol turun tunggal untuk lantai terminal atas.
• Tombol naik dan turun untuk lantai antara.
• Tombol panggilan dengan indikator arah.
• Panel tujuan yang meminta pengguna memilih lantai sebelum masuk kabin.
• LOP dengan pembaca kartu atau pembatasan akses.
• Panel khusus untuk layanan, parkir, atau akses petugas.

Display juga perlu disesuaikan dengan kebutuhan informasi. Indikator lantai sederhana mungkin cukup untuk elevator tunggal dengan lalu lintas rendah. Untuk sistem grup, informasi arah, posisi kabin, atau status operasi dapat membantu pengguna mengambil keputusan sebelum masuk.

Kesalahan umum adalah memasang LOP naik-turun pada lantai terminal tanpa menyesuaikan logika controller, atau mengganti tombol COP tanpa mempertahankan urutan input yang benar. Akibatnya, simbol pada panel dapat tidak sesuai dengan perintah yang diterima sistem.

Material dan dimensi faceplate

Material faceplate memengaruhi ketahanan, tampilan, kemudahan perawatan, dan kesesuaian dengan interior kabin atau dinding lobi. Pilihan yang umum mencakup baja tahan karat dengan berbagai finishing, plat logam berlapis, atau material lain sesuai rancangan panel. Setiap material memiliki pertimbangan sendiri terhadap goresan, sidik jari, korosi, dan metode pembersihan.

Untuk proyek penggantian, kumpulkan data berikut sebelum membuat atau memesan faceplate:

Gunakan gambar berdimensi, foto sisi depan dan belakang, serta pengukuran aktual di lokasi. Pengukuran dari panel lama tetap perlu dikonfirmasi karena modifikasi sebelumnya dapat membuat kondisi lapangan berbeda dari dokumen awal.

Dalam modernisasi, faceplate baru dapat dirancang untuk mempertahankan bukaan lama sehingga pekerjaan pada interior kabin atau finishing dinding lobi lebih terbatas. Namun, hal ini tidak selalu memungkinkan bila modul baru membutuhkan ruang atau pola lubang berbeda.

Mencocokkan board, kabel, dan konektor

Kecocokan elektronik adalah faktor utama agar panel baru dapat berfungsi dengan controller yang ada. Merek, bentuk, dan warna komponen bukan bukti kompatibilitas. Bahkan pada satu merek, seri controller berbeda dapat menggunakan metode komunikasi atau konektor yang berbeda.

Gunakan urutan pemeriksaan berikut sebelum membeli board, kabel, atau panel lengkap:

1. Identifikasi controller elevator dan dokumentasikan tipe serta referensi komponen panel yang terpasang.
2. Foto label pada board, konektor, kabel, dan sisi belakang tombol dengan gambar yang cukup jelas.
3. Catat jumlah pin, kode konektor, posisi pengunci, dan orientasi pin 1.
4. Bandingkan diagram pin atau wiring diagram bila tersedia.
5. Periksa fungsi tiap jalur: daya, ground, input tombol, output LED, data, atau sinyal lain.
6. Konfirmasi kebutuhan tegangan dan polaritas, khususnya pada modul LED dan display.
7. Periksa apakah sistem memakai input individual, matriks tombol, komunikasi serial, atau jaringan khusus.
8. Pastikan panjang kabel dan jalur pemasangan memadai tanpa menekan atau menekuk konektor secara berlebihan.
9. Tetapkan kebutuhan konfigurasi perangkat lunak, addressing, atau parameter controller setelah pemasangan.

Jangan mengganti kabel berdasarkan jumlah inti saja. Kabel 10-pin, misalnya, dapat memiliki urutan inti dan fungsi pin yang berbeda. Menghubungkan kabel yang tidak sesuai berisiko menyebabkan fungsi tidak berjalan atau merusak komponen elektronik. Bila informasi wiring tidak lengkap, dokumentasikan koneksi lama sebelum kabel dilepas dan lakukan verifikasi oleh teknisi yang kompeten.

Kontrol aksesibilitas dan darurat

Panel elevator yang baik harus dapat digunakan dengan jelas dan mendukung fungsi keselamatan yang dirancang untuk instalasi tersebut. Kebutuhan spesifik dapat berbeda berdasarkan jenis bangunan, spesifikasi proyek, standar yang berlaku, dan konfigurasi controller. Karena itu, jangan menganggap satu layout panel sesuai untuk semua lokasi.

Pada COP, pertimbangkan elemen berikut:

• Tombol dengan penanda taktil atau Braille bila dibutuhkan oleh spesifikasi aksesibilitas.
• Kontras visual yang memudahkan identifikasi angka, simbol, dan indikator.
• Ketinggian serta posisi tombol yang dapat dijangkau pengguna.
• Tombol alarm yang mudah ditemukan dan dibedakan dari tombol fungsi biasa.
• Komunikasi darurat, interkom, atau perangkat yang sudah ditetapkan sistem.
• Indikator visual dan/atau bunyi sesuai rancangan elevator.
• Tombol buka pintu yang jelas untuk membantu proses keluar-masuk kabin.

Pada LOP, tombol panggilan harus mudah dibedakan dari indikator pasif. Arah panah, pencahayaan tombol, dan display perlu konsisten agar pengguna tidak salah memahami status elevator.

Fungsi darurat bukan area untuk substitusi berdasarkan estetika atau biaya semata. Setiap perubahan pada alarm, komunikasi, indikator, atau fungsi layanan harus diperiksa terhadap desain sistem dan persyaratan proyek. Pengujian operasional setelah pemasangan merupakan bagian penting dari pekerjaan, bukan langkah opsional.

Opsi kustomisasi dan modernisasi

Modernisasi elevator button panel dapat dilakukan bertahap. Pada kondisi tertentu, hanya tombol, indikator, atau faceplate yang perlu diperbarui. Pada kondisi lain, penggantian COP atau LOP lengkap lebih masuk akal karena board, kabel, dan tampilan sudah sulit dipelihara atau tidak lagi mendukung kebutuhan bangunan.

Pilihan modernisasi yang umum meliputi:

• Mengganti tombol aus, retak, atau iluminasi yang tidak seragam.
• Memperbarui faceplate agar sesuai dengan renovasi kabin atau lobi.
• Menambahkan display posisi atau indikator arah.
• Mengganti display lama dengan modul yang sesuai dengan controller.
• Menata ulang label lantai untuk perubahan fungsi bangunan.
• Menambahkan kontrol akses seperti kartu, keypad, atau integrasi yang dirancang kompatibel.
• Mengganti harness dan konektor yang menua atau rusak.
• Mengubah panel menjadi desain modular untuk memudahkan servis berikutnya.

Batasan utama modernisasi adalah kompatibilitas dengan controller lama. Panel baru yang lebih modern dapat membutuhkan board antarmuka, konfigurasi tambahan, atau bahkan pembaruan controller. Karena itu, tentukan sejak awal apakah target proyek adalah pembaruan kosmetik, penggantian komponen rusak, peningkatan fungsi terbatas, atau modernisasi sistem yang lebih luas.

Untuk pembeli B2B, pengadaan suku cadang multi-merek perlu dipisahkan menjadi dua keputusan: kecocokan teknis dan konsistensi pasokan. Kelevator melayani kebutuhan suku cadang elevator multi-merek bagi importir, distributor, kontraktor perawatan, perusahaan modernisasi, serta pembeli OEM. Namun, kecocokan setiap komponen tetap harus dikonfirmasi dari data teknis unit yang akan dipasang.

Pengujian panel dan commissioning

Setelah pemasangan, elevator button panel harus diuji secara sistematis. Pengujian tidak boleh hanya berhenti pada kondisi lampu tombol menyala karena sinyal panel masih harus dibaca dengan benar oleh sistem kontrol elevator.

Lakukan pemeriksaan fisik terlebih dahulu:

• Pastikan faceplate rata, baut terpasang benar, dan tidak ada tepi tajam.
• Periksa tombol tidak macet, longgar, atau menekan tanpa perintah.
• Pastikan display, bezel, dan label terpasang lurus.
• Pastikan kabel tidak tertarik, terjepit, atau mengganggu mekanisme panel.
• Verifikasi konektor terkunci dan orientasinya benar.
• Periksa grounding atau bonding sesuai rancangan instalasi bila berlaku.

Selanjutnya, lakukan pengujian fungsi. Untuk COP, tekan setiap tombol lantai dan pastikan panggilan yang diterima sesuai dengan label tombol. Uji tombol buka-tutup pintu, alarm, indikator lantai, tampilan arah, dan fungsi akses yang dipasang. Untuk LOP, uji setiap arah panggilan, indikasi panggilan terdaftar, respons kabin, serta konsistensi informasi pada display.

Pada sistem dengan beberapa kabin atau kontrol grup, pengujian perlu mencakup respons panggilan dalam berbagai kondisi operasi. Perubahan LOP dapat memengaruhi cara controller mengalokasikan kabin, sehingga pengujian harus mengikuti prosedur commissioning sistem yang digunakan.

Dokumentasikan nomor komponen yang dipasang, revisi board, konfigurasi kabel, perubahan parameter, serta hasil uji. Catatan ini membantu tim perawatan saat menangani gangguan atau penggantian komponen di masa depan.

Pertanyaan umum

Apakah COP dan LOP dapat saling menggantikan?

Tidak secara langsung. COP dirancang untuk fungsi di dalam kabin, sedangkan LOP dirancang untuk panggilan dari lantai. Meskipun beberapa tombol atau display dapat tampak serupa, board, wiring, fungsi, dan logika sistemnya bisa berbeda.

Apakah tombol elevator yang bentuknya sama pasti kompatibel?

Tidak. Selain dimensi, periksa mekanisme pemasangan, konektor, tegangan iluminasi, tata pin, tipe sinyal, dan kompatibilitas dengan board atau controller.

Kapan cukup mengganti faceplate saja?

Faceplate dapat diganti sendiri bila tombol, display, board, kabel, dan fungsi panel masih bekerja dengan baik serta pola lubang baru tetap cocok. Bila komponen internal sudah usang atau konfigurasi ingin diubah, evaluasi panel sebagai satu kesatuan.

Data apa yang paling penting saat meminta pengganti panel?

Siapkan foto depan-belakang panel, label komponen, tipe controller, ukuran faceplate, jumlah dan posisi tombol, jenis display, jumlah pin konektor, serta wiring diagram bila tersedia. Data ini mengurangi risiko salah spesifikasi.

Sebelum mengganti elevator button panel, buat daftar fungsi yang harus dipertahankan dan cocokkan setiap komponen dengan kondisi panel serta controller yang ada. Pendekatan ini membantu tim pengadaan memilih COP, LOP, tombol, board, dan kabel berdasarkan kompatibilitas nyata, bukan kemiripan visual.
