Penggantian Tombol Lift: Kompatibilitas, Langkah, dan Biaya

Penggantian tombol lift tidak boleh ditentukan hanya dari diameter muka tombol atau warna lampunya. Teknisi perlu memastikan sumber masalah, ukuran lubang panel, metode pemasangan, tegangan kerja, jenis iluminasi, susunan pin, dan sinyal yang dipakai sistem lift. Tombol yang tampak serupa dapat gagal menyala, tidak merespons, atau bahkan mengganggu fungsi panel bila spesifikasinya berbeda.

Dalam praktiknya, istilah elevator buttons replacement mencakup penggantian satu tombol panggilan atau tombol lantai, hingga penggantian papan tombol dan panel operasi kabin. Keputusan yang tepat dimulai dengan diagnosis, lalu pencatatan data komponen lama sebelum memesan pengganti.

Kapan tombol lift perlu diganti

Tombol tidak selalu perlu diganti saat responsnya lambat. Debu, kontak konektor longgar, masalah kabel, atau kerusakan papan tombol dapat menimbulkan gejala yang sama. Namun, penggantian komponen biasanya layak dilakukan bila terdapat kerusakan fisik atau fungsi yang dapat dipastikan pada tombol.

Tanda umum tombol perlu diganti meliputi:

• Tombol tidak kembali ke posisi normal, macet, retak, atau permukaannya lepas.
• Tekanan tombol tidak memicu panggilan lantai meskipun sinyal dan kabel telah diperiksa.
• Lampu indikator tidak menyala atau berkedip, sedangkan pasokan dan keluaran papan sesuai.
• Simbol, angka, atau tulisan Braille sudah aus sehingga sulit dibaca.
• Tombol menyala terus atau mengirim sinyal tanpa ditekan.
• Beberapa tombol dengan tipe yang sama mengalami keausan mekanis akibat penggunaan tinggi.
• Tombol lama tidak lagi cocok dengan kebutuhan modernisasi panel, misalnya penambahan indikator, fungsi akses, atau desain panel baru.

Jangan langsung menyimpulkan tombol rusak saat satu lantai tidak dapat dipilih. Bila tombol tersebut masih memberi perubahan sinyal pada konektor tetapi perintah tidak dijalankan, penyebabnya bisa berada di papan input, pengkabelan, konfigurasi pengendali, atau rangkaian lain pada sistem.

Sebelum pekerjaan dimulai, amankan lift sesuai prosedur pemeliharaan setempat. Panel harus ditangani oleh personel yang berwenang dan memahami risiko kelistrikan serta dampaknya terhadap operasi lift. Penggantian tombol bukan alasan untuk mengabaikan inspeksi fungsi pintu, alarm, komunikasi, dan elemen keselamatan lain yang berada di area panel.

Diagnosis: tombol, papan, atau kabel

Diagnosis yang baik mencegah pembelian suku cadang yang salah. Mulailah dengan membandingkan tombol bermasalah terhadap tombol identik yang masih berfungsi pada panel yang sama, bila tersedia. Perbandingan ini membantu memisahkan masalah lokal pada tombol dari masalah sistemik.

Urutan pemeriksaan yang praktis

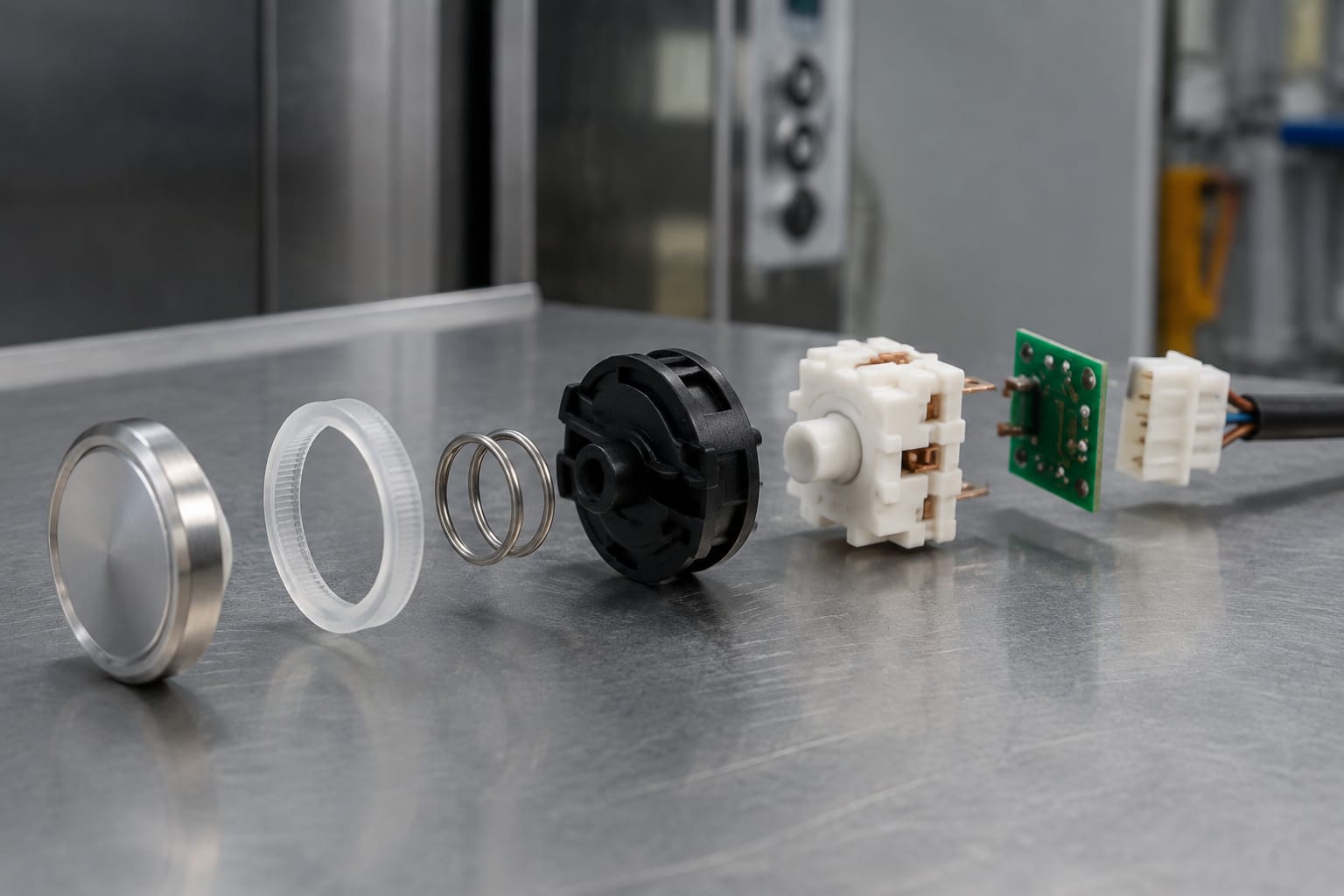

1. Amati kondisi fisik. Periksa cap tombol, bezel, pegas, retainer, dan tanda panas berlebih atau korosi. Tombol yang longgar dapat terlihat berfungsi tetapi tidak menekan sakelar secara konsisten.

1. Periksa konektor dan kabel. Pastikan terminal, soket, dan crimp tidak longgar, terjepit, putus, atau teroksidasi. Catat warna kabel dan posisi tiap pin sebelum dilepas.

1. Uji aksi mekanis. Saat kondisi aman, bandingkan rasa tekan, perjalanan tombol, dan gerakan balik dengan unit pembanding. Perbedaan terasa sangat keras, terlalu longgar, atau tidak kembali adalah petunjuk kerusakan mekanis.

1. Uji kontak atau sinyal. Gunakan metode pengukuran yang sesuai dengan skema panel. Beberapa tombol memakai kontak sederhana, sementara tipe lain merupakan bagian dari rangkaian elektronik atau komunikasi.

1. Periksa iluminasi terpisah. Lampu LED atau modul cahaya dapat gagal meski kontak tombol masih baik. Pastikan jenis iluminasi dan jalur catu daya sebelum menilai tombol harus diganti seluruhnya.

1. Evaluasi papan tombol. Jika beberapa tombol gagal bersamaan, indikator tidak konsisten, atau masalah berpindah saat konektor ditukar menurut prosedur yang benar, periksa papan tombol atau papan ekspansi.

Untuk panel dengan banyak jalur input, kerusakan dapat berada pada papan antarmuka, bukan unit tombol. Referensi seperti papan tombol kabin lift relevan saat pemeriksaan menunjukkan masalah pada jalur papan, konektor, atau distribusi sinyal di balik panel.

Gejala dan kemungkinan sumber masalah

Diagnosis dengan multimeter atau alat uji lain tetap harus mengikuti dokumentasi sistem. Jangan menjumper terminal secara sembarangan untuk “mencoba” fungsi tombol, terutama pada panel yang memakai elektronika sensitif atau rangkaian komunikasi.

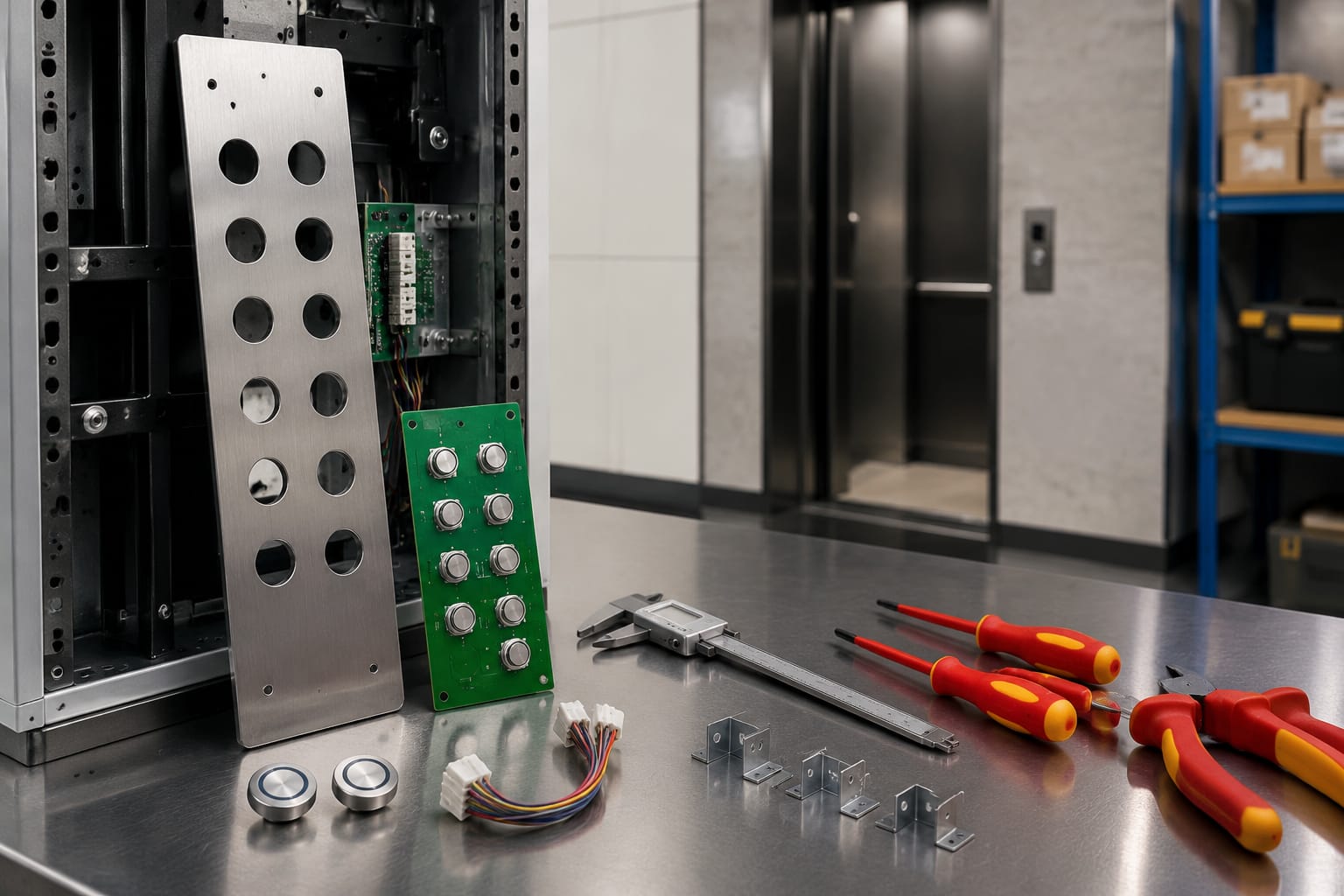

Catat dimensi dan metode pemasangan

Data fisik harus dicatat dari komponen lama dan lubang panel, bukan diperkirakan dari foto. Dua tombol dengan diameter muka serupa dapat memiliki diameter potong panel, kedalaman, ketebalan panel yang diizinkan, atau metode penguncian yang berbeda.

Buat catatan pengukuran sebelum memesan:

• Diameter lubang panel dan diameter muka tombol.
• Bentuk lubang: bulat, persegi, atau bentuk khusus.
• Ketebalan panel tempat tombol dipasang.
• Kedalaman di belakang panel, termasuk ruang untuk konektor dan radius tekuk kabel.
• Metode pemasangan: mur, ring pengunci, klip, pengunci putar, sekrup, atau modul terintegrasi.
• Orientasi tombol dan posisi takik atau penanda anti-putar.
• Jumlah pin serta posisi pin dalam konektor.
• Kode komponen, merek sistem, model panel, dan foto label bila tersedia.
• Jenis cap: angka lantai, panah buka/tutup pintu, alarm, interkom, atau fungsi khusus.
• Ada atau tidaknya Braille, simbol timbul, cincin cahaya, atau indikator arah.

Pengukuran lubang panel lebih penting daripada diameter bezel depan. Bezel dapat menutupi lubang yang tidak sama, sehingga tombol baru mungkin terlihat cocok dari depan tetapi tidak dapat dikunci dengan aman dari belakang.

Sebagai contoh, produk dengan spesifikasi lubang tertentu seperti tombol lift empat pin dengan lubang 27 mm dan lampu hijau hanya boleh dipertimbangkan setelah diameter lubang, empat pin, warna lampu, dan kesesuaian sistem benar-benar diverifikasi. Nama produk atau merek yang tercantum tidak dengan sendirinya membuktikan kecocokan untuk setiap panel.

Cocokkan tegangan, iluminasi, dan konektor

Kecocokan listrik sama pentingnya dengan kecocokan mekanis. Tombol dengan pin yang jumlahnya sama belum tentu memiliki fungsi pin, tegangan, polaritas, atau metode pengendalian iluminasi yang sama.

Tegangan dan jenis sinyal

Konfirmasikan tegangan nominal yang digunakan tombol atau modul pencahayaan. Sistem dapat menggunakan tegangan DC atau AC tertentu, dan LED umumnya memiliki kebutuhan polaritas serta rangkaian pembatas arus yang berbeda. Jangan menganggap tombol LED dapat langsung menggantikan tombol lampu lama tanpa melihat rancangan rangkaiannya.

Periksa juga apakah tombol bekerja sebagai:

• Kontak normally open atau normally closed.
• Kontak sesaat atau penguncian.
• Tombol dengan lampu terpisah dari kontak.
• Tombol dengan LED atau elektronik terintegrasi.
• Bagian dari matriks input atau sistem komunikasi papan.
• Modul tombol yang memerlukan papan atau protokol tertentu.

Iluminasi dan tampilan

Warna cahaya perlu sesuai dengan desain dan fungsi panel, tetapi jangan jadikan warna sebagai satu-satunya dasar pemilihan. Perhatikan apakah lampu menyala sebagai pencahayaan tetap, konfirmasi panggilan, indikator status, atau kombinasi beberapa fungsi.

Cek pula:

• Warna LED atau lampu saat tidak aktif dan saat aktif.
• Tegangan serta polaritas iluminasi.
• Intensitas cahaya yang sesuai untuk keterbacaan panel.
• Bentuk simbol dan posisi pencahayaan.
• Kesesuaian dengan cap angka, simbol fungsi, dan aksesibilitas panel.

Mengganti satu tombol dengan warna atau tingkat kecerahan yang sangat berbeda dapat membuat panel sulit dipindai pengguna. Pada panel yang mengalami penuaan merata, penggantian beberapa tombol sejenis mungkin memberikan hasil visual yang lebih konsisten.

Konektor dan susunan pin

Catat jumlah pin, tipe terminal, penguncian konektor, dan urutan fungsi tiap pin. Jangan hanya mengandalkan “empat pin”, “dua pin”, atau bentuk soket. Susunan pin dapat berbeda antarprodusen maupun antarseri produk.

Foto konektor dari sisi kabel dan sisi komponen membantu menghindari salah orientasi. Bila akan menggunakan adaptor atau mengganti konektor, evaluasi ruang panel, kualitas terminasi, proteksi terhadap tarikan kabel, dan kemudahan servis berikutnya. Adaptor yang dibuat tanpa skema jelas dapat meningkatkan risiko salah sambung dan memperumit penelusuran gangguan di masa depan.

Pada sistem tertentu, papan ekspansi menjadi bagian penting dari kompatibilitas. Misalnya, papan ekspansi tombol untuk sistem Monarch perlu dicocokkan dengan sistem yang didukung, konfigurasi konektor, dan fungsi panel yang akan dipulihkan. Jangan mengganti papan hanya berdasarkan bentuk fisiknya.

Faktor yang memengaruhi biaya penggantian

Biaya penggantian tombol lift tidak hanya ditentukan oleh harga komponen. Nilai pekerjaan dapat berubah karena jenis tombol, kebutuhan diagnosis, akses ke panel, jumlah unit yang diganti, pekerjaan kabel, serta pengujian dan pengembalian lift ke layanan.

Untuk pengadaan B2B, hitung pula biaya akibat salah kompatibilitas: retur, waktu henti, kunjungan teknisi tambahan, dan stok yang tidak dapat dipakai. Karena itu, komponen dengan harga awal lebih rendah belum tentu menghasilkan biaya total yang lebih rendah bila data teknisnya belum diverifikasi.

Hindari meminta atau membandingkan harga hanya dengan keterangan “tombol lift bulat”. Sertakan spesifikasi minimum: ukuran lubang, jumlah dan jenis pin, tegangan, warna iluminasi, foto depan-belakang, serta kode komponen bila ada. Informasi tersebut membuat penawaran lebih sebanding.

Ganti tombol satuan atau seluruh panel?

Penggantian tombol satuan umumnya tepat saat masalah terbatas pada satu atau beberapa unit, tombol pengganti benar-benar kompatibel, dan tampilan panel masih seragam. Pendekatan ini mengurangi material yang diganti serta menjaga konfigurasi panel yang ada.

Namun, penggantian panel atau modernisasi sebagian dapat lebih masuk akal dalam kondisi berikut:

• Banyak tombol mengalami keausan, retak, atau kegagalan berulang.
• Cap, angka, atau Braille sudah sulit dibaca pada beberapa posisi.
• Suku cadang lama tidak dapat diperoleh dengan spesifikasi yang sama.
• Panel memakai papan atau konektor yang sudah tidak stabil.
• Ada kebutuhan fungsi baru yang tidak dapat dipenuhi tombol lama.
• Perbedaan tampilan antara tombol lama dan baru akan terlalu mencolok.
• Modifikasi berulang membuat pengkabelan sulit dirawat dan sulit didiagnosis.

Keputusan ini bukan semata soal estetika. Panel dengan komponen campuran dapat tetap berfungsi, tetapi harus tetap mudah diidentifikasi, aman dirawat, dan konsisten bagi pengguna. Bila mengganti seluruh panel, pastikan dokumentasi kabel, fungsi tiap tombol, serta kompatibilitas terhadap pengendali lift diperbarui.

Untuk distributor dan tim pengadaan, penggantian satuan lebih cocok bila variasi model dapat dikelola dengan identifikasi yang rapi. Stok panel atau papan lebih relevan ketika proyek modernisasi memiliki konfigurasi berulang dan data sistem sudah jelas.

Pengujian fungsi dan aksesibilitas

Panel tidak boleh langsung dikembalikan ke layanan hanya karena tombol baru dapat ditekan dan lampunya menyala. Pengujian perlu mencakup fungsi yang dipengaruhi pekerjaan serta memastikan tombol mudah digunakan dan dibaca.

Lakukan pemeriksaan berikut sesuai konfigurasi lift dan prosedur lokasi:

• Pastikan tombol terpasang rapat, tidak berputar, dan tidak terjepit bezel atau panel.
• Uji tiap tombol yang diganti untuk respons tekan dan pelepasan kembali.
• Verifikasi perintah lantai atau fungsi yang benar, bukan hanya adanya cahaya indikator.
• Periksa lampu tombol saat kondisi aktif dan tidak aktif, termasuk konsistensi warna.
• Uji tombol buka pintu, tutup pintu, alarm, atau fungsi lain bila berada pada panel yang dikerjakan.
• Pastikan simbol, nomor lantai, dan Braille dapat dikenali sesuai desain panel.
• Periksa bahwa tombol tidak memiliki tepi tajam, posisi longgar, atau gerakan yang membingungkan pengguna.
• Pastikan konektor, kabel, dan pengikat tidak tertekan saat panel ditutup.
• Catat komponen yang diganti, tanggal pekerjaan, dan hasil pengujian untuk riwayat pemeliharaan.

Aksesibilitas perlu diperiksa secara praktis. Tombol harus dapat dikenali melalui angka, simbol, dan penanda yang sesuai dengan panel; pencahayaan perlu membantu keterbacaan tanpa menyulitkan pembacaan; dan tekanan tombol harus memberikan umpan balik yang jelas. Bila pekerjaan mengubah susunan panel, evaluasi kembali apakah posisi fungsi penting tetap mudah dijangkau.

Jika penggantian melibatkan rangkaian alarm, komunikasi, atau fungsi keselamatan, pengujian harus mengikuti prosedur teknis sistem dan persyaratan bangunan yang berlaku. Jangan membatasi pengujian pada tombol lantai saja.

Kesalahan umum saat memesan

Kesalahan pemesanan paling sering muncul karena data diambil dari tampilan depan tombol saja. Berikut kesalahan yang perlu dihindari:

• Memesan berdasarkan merek lift tanpa memeriksa seri panel atau kode komponen.
• Mengukur diameter bezel, bukan lubang potong panel.
• Mengabaikan ketebalan panel dan kedalaman ruang di belakangnya.
• Menganggap jumlah pin sama berarti fungsi pin sama.
• Tidak mengonfirmasi tegangan, jenis arus, atau polaritas LED.
• Mengabaikan jenis kontak dan metode sinyal ke papan.
• Memilih warna lampu tanpa memeriksa fungsi indikatornya.
• Tidak memfoto label, konektor, sisi belakang, dan orientasi kabel sebelum pembongkaran.
• Mengganti tombol ketika akar masalah sebenarnya papan, konektor, atau kabel.
• Mencampur tombol dengan cap, Braille, atau tingkat pencahayaan yang tidak konsisten tanpa mempertimbangkan pengalaman pengguna.
• Memesan unit tunggal tanpa mempertimbangkan kebutuhan cadangan untuk model yang sama.
• Mengubah konektor atau memodifikasi panel tanpa dokumentasi pengkabelan yang diperbarui.

Gunakan formulir data sederhana sebelum membuat pesanan: identitas lift dan panel, kode tombol lama, foto, ukuran lubang, ketebalan panel, jumlah pin, tegangan, warna iluminasi, fungsi tombol, serta jumlah yang dibutuhkan. Untuk proyek dengan banyak unit, ambil sampel dari setiap variasi panel karena satu gedung dapat memiliki konfigurasi berbeda.

FAQ

Apakah tombol lift universal?

Tidak. Beberapa tombol mungkin memiliki ukuran fisik serupa, tetapi kompatibilitas bergantung pada pemasangan, kontak atau sinyal, tegangan, iluminasi, konektor, dan sistem papan. Verifikasi data teknis sebelum mengganti.

Bisakah tombol baru dipasang jika warnanya berbeda?

Secara teknis mungkin, bila semua spesifikasi lain cocok. Namun warna dan kecerahan perlu dipertimbangkan agar fungsi indikator dan tampilan panel tetap konsisten. Pastikan perubahan tidak membuat pengguna salah memahami status tombol.

Apakah lampu tombol mati berarti tombol harus diganti?

Belum tentu. Kontak tombol mungkin masih berfungsi, sementara masalah berada pada LED, catu daya iluminasi, konektor, atau papan. Uji fungsi perintah dan jalur lampu secara terpisah bila desain tombol memungkinkan.

Data apa yang paling penting untuk dikirim kepada pemasok?

Kirim foto depan dan belakang, kode pada komponen, diameter lubang panel, ketebalan panel, jumlah serta bentuk pin, jenis konektor, tegangan, warna iluminasi, dan fungsi tombol. Foto label panel atau papan juga dapat membantu mengonfirmasi kecocokan sistem.

Penggantian tombol lift yang andal berawal dari diagnosis dan data yang lengkap, bukan dari kemiripan visual. Untuk kebutuhan pengadaan multi-merek, Kelevator memasok suku cadang lift bagi importir B2B, distributor, kontraktor pemeliharaan, perusahaan modernisasi, dan pembeli OEM. Siapkan catatan teknis komponen lama agar pilihan pengganti dapat dievaluasi dengan tepat.
