Tombol lift adalah antarmuka utama antara pengguna dan sistem kendali lift. Walaupun terlihat sederhana, setiap tombol harus cocok dengan fungsi panel, metode komunikasi, tegangan kerja, posisi pemasangan, serta kebutuhan aksesibilitas gedung. Kesalahan memilih tombol pengganti dapat menyebabkan indikator tidak menyala, input tidak terbaca, atau tombol tidak dapat dipasang pada panel yang ada.
Secara umum, tombol lift terbagi menjadi tombol panggilan di lantai dan tombol pengoperasian di dalam kabin. Keduanya dapat memakai desain mekanis, sentuh, atau kapasitif, dengan simbol, warna cahaya, dan konfigurasi koneksi yang berbeda. Untuk pengadaan suku cadang, kecocokan nomor komponen saja belum selalu cukup; spesifikasi fisik dan elektris perlu diperiksa bersama.
Tombol pengoperasian kabin dan tombol panggilan lantai
Tombol pengoperasian kabin, atau car operating panel button, berada di dalam kabin. Fungsinya mencakup pemilihan lantai tujuan dan perintah kabin seperti buka pintu, tutup pintu, alarm, serta interkom bila tombol tersebut terintegrasi pada panel.
Tombol panggilan lantai, atau landing call button, dipasang di area lobi setiap lantai. Tombol ini mengirimkan permintaan arah perjalanan ke sistem lift. Pada gedung dengan sistem kolektif turun-naik, biasanya terdapat dua tombol: panah atas dan panah bawah. Pada lantai paling bawah, tombol naik saja umumnya tersedia; sebaliknya, lantai tertinggi biasanya hanya memiliki tombol turun.
Perbedaan ini penting ketika melakukan penggantian:
| Karakteristik | Tombol kabin | Tombol panggilan lantai |
|---|---|---|
| Lokasi pemasangan | Di dalam kabin lift | Di lobi atau area depan pintu lift |
| Perintah utama | Memilih lantai dan fungsi kabin | Memanggil lift berdasarkan arah |
| Informasi yang perlu cocok | Nomor lantai, simbol fungsi, panel kabin | Arah panah, jumlah tombol, panel panggilan |
| Risiko salah pengadaan | Label lantai atau fungsi tidak sesuai | Arah panggilan atau antarmuka panel tidak cocok |
| Kondisi lingkungan | Terpapar penggunaan intensif dan pembersihan kabin | Dapat terpapar debu, kelembapan, atau vandalisme tergantung lokasi |
Dalam sistem grup lift, tombol panggilan lantai juga dapat terhubung ke pengendali grup, bukan hanya satu controller lift. Pada sistem destination control, pengguna bahkan dapat memasukkan lantai tujuan pada terminal lobi, sehingga bentuk dan fungsi tombol berbeda dari tombol panggilan konvensional.
Simbol tombol lift yang umum digunakan
Simbol pada tombol lift harus dipahami berdasarkan fungsi, bukan sekadar tampilannya. Desain ikon dapat berbeda antarprodusen dan generasi panel, tetapi fungsi dasarnya relatif konsisten.
| Simbol atau penanda | Fungsi umum | Hal yang perlu diperhatikan |
|---|---|---|
| Angka lantai | Memilih lantai tujuan dari kabin | Urutan lantai, penamaan basement, mezzanine, atau lantai servis dapat berbeda |
| Panah ke atas | Memanggil lift untuk perjalanan naik | Tidak berarti kabin yang datang pasti sedang bergerak naik |
| Panah ke bawah | Memanggil lift untuk perjalanan turun | Biasanya tidak dipasang pada lantai paling bawah |
| Dua panah saling menjauh | Membuka pintu | Perintah dapat dibatasi oleh kondisi keselamatan sistem |
| Dua panah saling mendekat | Menutup pintu | Tidak boleh dianggap sebagai pengganti sensor pengaman pintu |
| Ikon lonceng atau alarm | Mengaktifkan alarm darurat | Periksa apakah tombol memicu alarm lokal, komunikasi, atau keduanya |
| Ikon telepon | Menghubungi layanan darurat/interkom | Jalur komunikasi dan perangkat penerima harus berfungsi |
| Bintang atau penanda taktil | Menandai lantai utama/akses keluar | Letaknya harus konsisten dengan desain panel dan kebutuhan aksesibilitas |
| Bel pintu atau indikator | Dapat menandai fitur khusus, tergantung produsen | Jangan menyimpulkan fungsi hanya dari ikon tanpa dokumen panel |
Tombol “buka pintu” dan “tutup pintu” sering tertukar karena sama-sama menggunakan dua panah. Aturan praktisnya: panah yang menjauh berarti membuka, sedangkan panah yang mendekat berarti menutup. Namun, teknisi tetap perlu memeriksa legenda panel dan diagram listrik sebelum mengganti tombol.
Nomor lantai pun tidak selalu mengikuti pola sederhana. Sebagai contoh, panel dapat memakai B2, B1, G, M, 1, atau P sesuai konfigurasi gedung. Pengadaan tombol dengan bentuk identik tetapi legenda yang salah akan menghasilkan panel yang membingungkan pengguna.
Desain mekanis, sentuh, dan kapasitif
Teknologi aktuasi menentukan cara tombol mendeteksi perintah pengguna. Tiga kategori yang paling sering dijumpai adalah tombol tekan mekanis, tombol sentuh, dan tombol kapasitif.

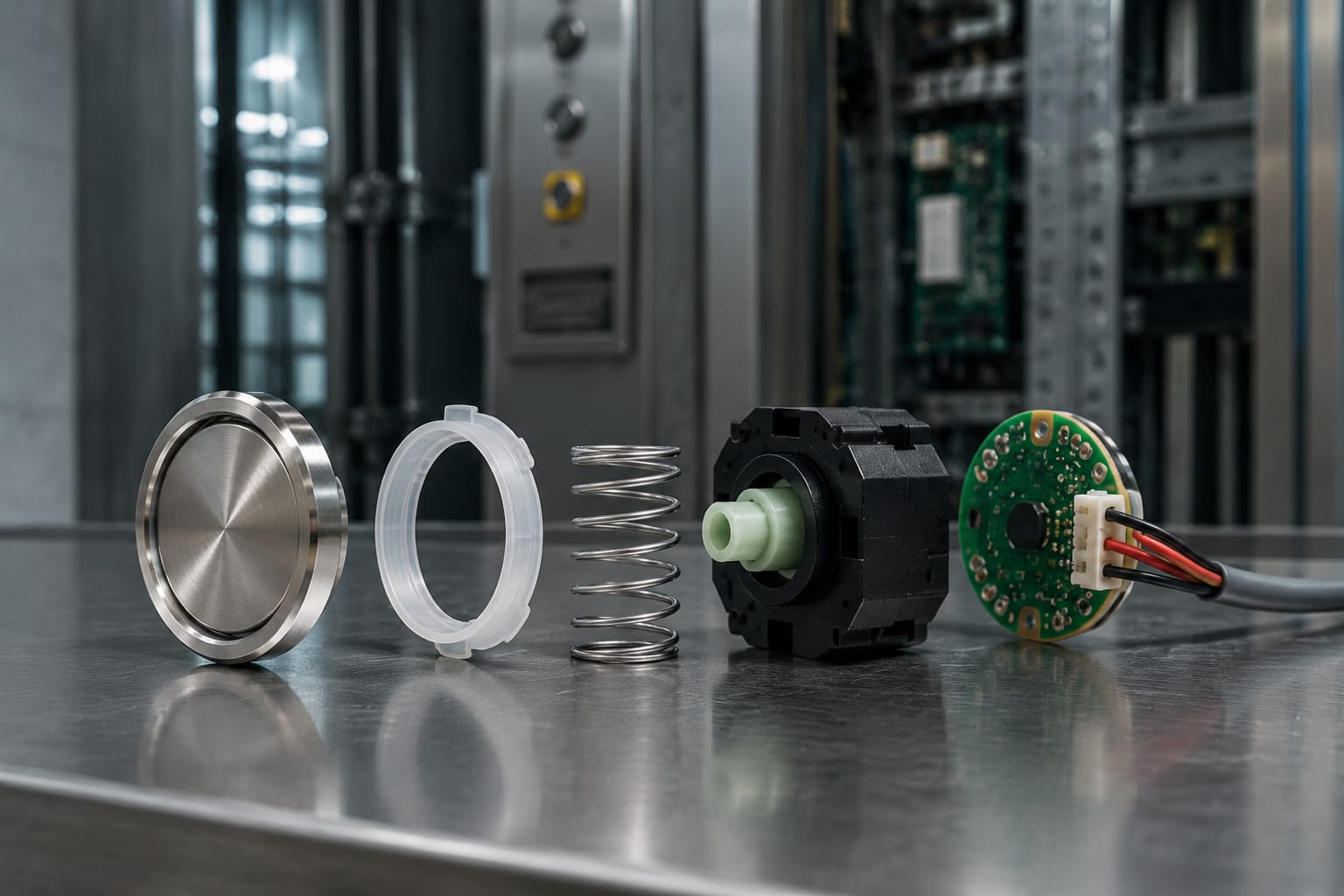

Tombol tekan mekanis
Tombol mekanis bekerja ketika pengguna menekan permukaan tombol sehingga mekanisme internal mengubah kondisi kontak listrik. Banyak panel lift masih memakai jenis ini karena respons tekan terasa jelas, mudah dipahami pengguna, dan tersedia dalam banyak ukuran serta bentuk.
Keunggulan tombol mekanis meliputi:
- Umpan balik tekan yang nyata.
- Umumnya mudah didiagnosis dengan pemeriksaan kontak, pegas, atau konektor.
- Cocok untuk retrofit ketika panel lama menggunakan sakelar fisik.
- Variasi legenda, bezel, dan iluminasi cukup luas.
Keterbatasannya adalah adanya bagian bergerak yang dapat aus. Pemakaian tinggi, kotoran, cairan pembersih yang masuk, atau tekanan berlebih dapat membuat tombol macet, keras ditekan, atau gagal kembali ke posisi normal.
Tombol sentuh
Istilah tombol sentuh dapat merujuk pada permukaan datar yang merespons sentuhan atau tekanan ringan. Implementasinya bergantung pada desain produsen: ada yang memerlukan tekanan kecil, ada yang bekerja melalui sensor elektronik di balik permukaan.
Desain ini memberi tampilan panel yang lebih rata dan mudah dibersihkan. Namun, kompatibilitas retrofit lebih kritis karena perangkat mungkin memerlukan board, catu daya, atau protokol komunikasi khusus. Tombol sentuh tidak dapat diasumsikan dapat menggantikan tombol mekanis hanya karena ukuran lubangnya serupa.
Tombol kapasitif
Tombol kapasitif mendeteksi perubahan kapasitansi ketika jari mendekat atau menyentuh area sensor. Jenis ini tidak selalu memiliki gerakan fisik dan biasanya dipadukan dengan cahaya indikator.
Keunggulan utama desain kapasitif adalah permukaan yang minim celah dan komponen bergerak. Sebaliknya, sensitivitasnya dapat dipengaruhi oleh pengaturan sistem, material penutup, kelembapan, metode pemasangan, dan desain elektronik. Produk pengganti harus divalidasi terhadap controller dan panel asal.
Untuk aplikasi lift, keputusan terbaik bukan memilih teknologi yang terlihat paling modern, melainkan memakai jenis yang sesuai dengan arsitektur panel, lingkungan penggunaan, dan kebutuhan perawatan.
Pencahayaan, tegangan, dan umpan balik tombol
Pencahayaan tombol lift membantu pengguna melihat pilihan, mengonfirmasi perintah, dan membedakan status tombol. Sistem pencahayaan dapat berupa LED, lampu internal pada desain lama, cincin cahaya, atau iluminasi pada simbol dan angka.
Pada banyak tombol, cahaya memiliki dua fungsi berbeda:
- Penerangan tetap, agar angka atau simbol terlihat dalam kondisi pencahayaan rendah.
- Indikasi terpilih, yang menyala setelah perintah diterima oleh sistem.
Kedua fungsi tersebut tidak selalu memakai jalur listrik yang sama. Sebuah tombol dapat memiliki terminal kontak untuk sinyal perintah dan terminal terpisah untuk LED atau lampu indikator. Ada pula desain yang menyatukan modul tombol dan lampu, sementara lainnya bergantung pada board panel.
Sebelum membeli atau memasang pengganti, konfirmasi hal berikut:
- Tegangan nominal iluminasi dan jenis sumber dayanya, misalnya AC atau DC.
- Jumlah terminal, konfigurasi pin, dan jenis konektor.
- Apakah tombol memakai kontak normally open, normally closed, atau rangkaian khusus.
- Warna dan pola iluminasi yang dibutuhkan panel.
- Apakah lampu menyala terus, menyala setelah dipilih, atau dikendalikan oleh board.
- Polaritas LED, jika relevan.
- Kebutuhan resistor, driver, atau modul tambahan.
- Diameter lubang panel, bentuk bezel, ketebalan pelat, dan metode penguncian.
Jangan menebak tegangan berdasarkan warna LED atau tampilan fisik. LED biru, putih, merah, maupun hijau dapat digunakan dalam banyak konfigurasi tegangan tergantung modul dan rangkaian. Memberikan tegangan yang tidak sesuai berisiko merusak indikator atau membuatnya tidak bekerja.
Untuk kebutuhan tertentu, suku cadang seperti tombol tekan lift dengan lampu putih-biru dapat menjadi titik awal perbandingan bentuk dan konsep iluminasi. Tetap cocokkan detail teknisnya dengan unit yang akan diganti sebelum digunakan pada sistem lift tertentu.

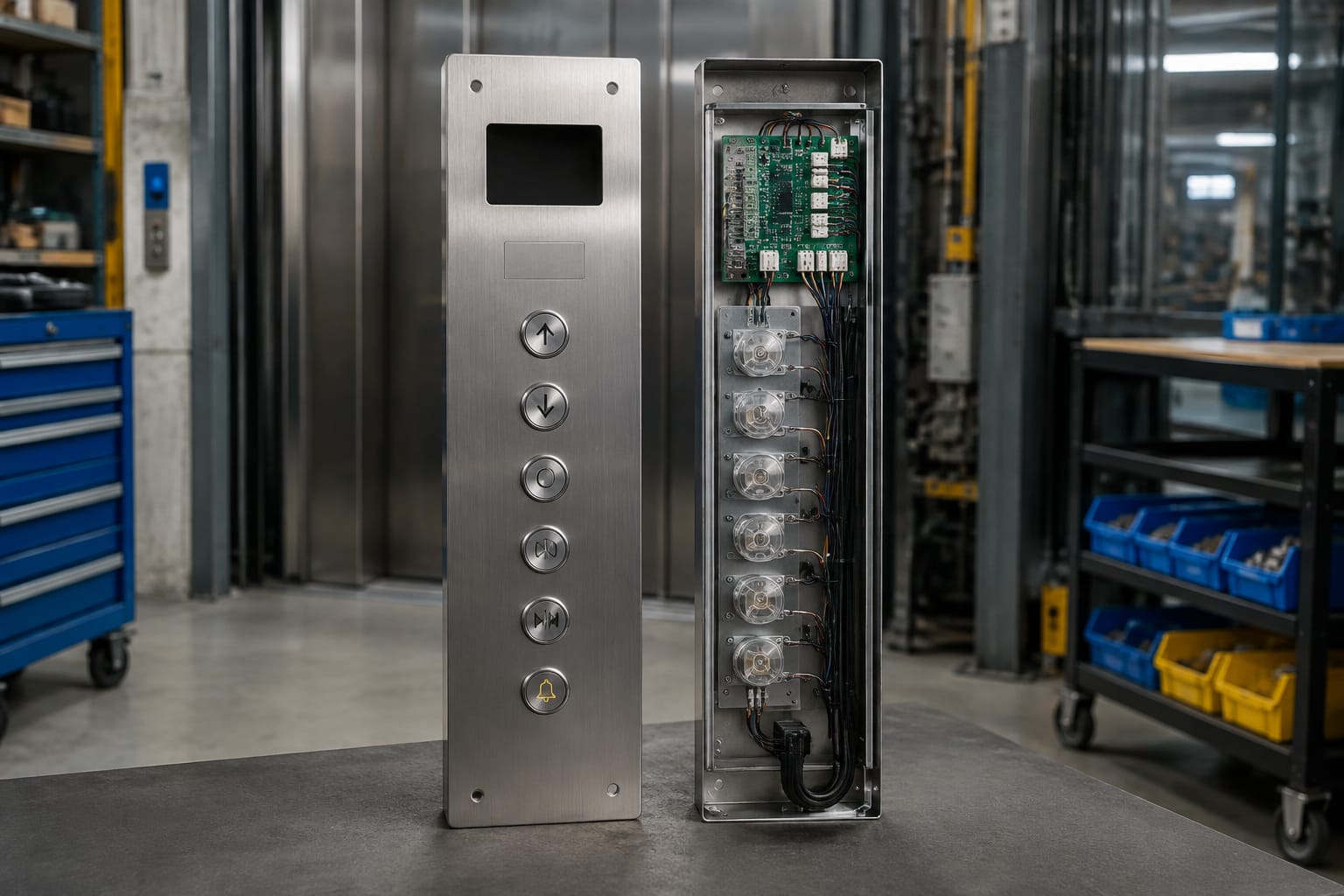

Board tombol dan komunikasi panel
Pada panel lift modern, tombol sering tidak langsung terhubung satu per satu ke controller utama. Sekumpulan tombol dapat dipasang pada button board, PCB, atau modul input yang mengumpulkan sinyal lalu meneruskannya melalui konektor atau jalur komunikasi ke sistem kendali.
Susunan ini membuat panel lebih ringkas, tetapi juga mengubah cara diagnosis kerusakan. Jika beberapa tombol pada area yang sama gagal secara bersamaan, penyebabnya dapat berada pada board, konektor, catu daya, atau jalur komunikasi, bukan pada setiap tombol.
Tanda bahwa board perlu diperiksa
Periksa board tombol dan konektornya ketika muncul gejala berikut:
- Beberapa tombol tidak merespons, terutama dalam satu kelompok.
- Semua indikator pada satu bagian panel mati.
- Tombol bekerja sesekali saat panel digerakkan atau pintu kabin bergetar.
- Satu input terdeteksi sebagai beberapa lantai yang berbeda.
- Tombol pengganti yang benar tetap tidak terbaca.
- Tidak ada kerusakan mekanis pada tombol, tetapi controller tidak menerima perintah.
Board dari tiap produsen atau seri panel dapat memiliki tata letak, konektor, firmware, dan logika input yang berbeda. Bahkan board dengan dimensi serupa belum tentu saling menggantikan. Saat mengganti board, cocokkan nomor komponen, revisi, konektor, jumlah posisi tombol, tegangan, dan dokumentasi sistem.
Contoh kategori komponen yang perlu dicocokkan secara ketat adalah board tombol Mitsubishi untuk panel lift dan board tombol BD Hyundai. Nama merek pada komponen tidak otomatis menjamin kompatibilitas dengan seluruh model lift dari merek tersebut.
Sebelum melepas konektor, dokumentasikan posisi kabel, label terminal, orientasi pin, dan kondisi board lama. Foto yang jelas serta catatan nomor komponen membantu mencegah salah pemasangan saat commissioning kembali.
Pertimbangan aksesibilitas pada tombol lift
Tombol lift perlu dapat ditemukan, dibaca, dan dioperasikan oleh beragam pengguna. Pertimbangan aksesibilitas bukan hanya soal menambahkan huruf Braille; posisi, kontras, tinggi pemasangan, respons, dan umpan balik juga memengaruhi penggunaan sehari-hari.
Fitur yang umum dipertimbangkan meliputi:
- Angka atau simbol timbul yang dapat diraba.
- Braille atau penanda taktil yang ditempatkan dengan benar.
- Penanda taktil khusus pada lantai akses utama.
- Kontras memadai antara karakter, iluminasi, dan permukaan panel.
- Tombol yang cukup mudah ditekan tanpa membutuhkan tenaga berlebih.
- Konfirmasi visual dan, bila diterapkan sistem, konfirmasi suara.
- Tata letak tombol yang konsisten dan tidak terlalu rapat.
Untuk pekerjaan modernisasi, jangan hanya meniru panel lama. Evaluasi apakah ukuran tombol, kontras angka, dan penanda taktil masih sesuai kebutuhan pengguna gedung. Namun, perubahan panel juga harus mempertahankan kompatibilitas elektris serta tidak mengganggu fungsi keselamatan atau komunikasi yang ada.
Persyaratan aksesibilitas dan persyaratan bangunan dapat berbeda menurut proyek. Karena itu, tim proyek perlu memeriksa dokumen spesifikasi, ketentuan otoritas setempat, dan persyaratan pemilik gedung yang berlaku, bukan mengandalkan satu standar umum untuk semua lokasi.
Gejala umum kerusakan tombol lift
Gejala tombol tidak berfungsi tidak selalu berarti tombol itu sendiri rusak. Diagnosis yang terstruktur membantu menghindari penggantian komponen yang tidak diperlukan.
| Gejala | Kemungkinan penyebab | Pemeriksaan awal |
|---|---|---|
| Tombol tidak dapat ditekan atau tidak kembali | Mekanisme macet, pegas aus, kotoran | Periksa gerak fisik, bezel, dan kerusakan permukaan |
| Tombol dapat ditekan tetapi perintah tidak diterima | Kontak gagal, kabel lepas, input board bermasalah | Periksa konektor, kontinuitas, dan input sesuai prosedur teknis |
| Lampu tombol mati tetapi perintah berfungsi | LED, catu daya, jalur indikator, atau polaritas bermasalah | Periksa spesifikasi lampu dan tegangan pada terminal |
| Lampu terus menyala | Sinyal reset tidak diterima, board bermasalah, tombol tersangkut | Bandingkan status input dan keluaran board |
| Beberapa tombol mati bersamaan | Board, konektor bersama, atau pasokan daya bermasalah | Periksa jalur bersama sebelum mengganti banyak tombol |
| Tombol terpicu sendiri atau bekerja acak | Kelembapan, kontaminasi, kabel rusak, sensor kapasitif tidak stabil | Inspeksi kondisi panel dan lakukan pengujian sesuai jenis tombol |
| Nomor lantai salah merespons | Salah koneksi, salah legenda, mapping input keliru | Verifikasi wiring dan konfigurasi panel |
Pembersihan panel harus menggunakan metode yang sesuai dengan material dan instruksi perawatan. Cairan berlebih dapat masuk ke celah tombol mekanis atau memengaruhi komponen elektronik. Pengujian dan pembongkaran panel lift sebaiknya dilakukan oleh personel yang berwenang, dengan prosedur isolasi energi dan keselamatan yang berlaku.
Cara menentukan spesifikasi tombol pengganti
Penggantian tombol lift sebaiknya dimulai dari identifikasi komponen lama, bukan dari tampilan visual saja. Produk yang serupa dapat berbeda dalam ukuran, koneksi, tegangan, simbol, atau logika sistem.
Gunakan daftar pemeriksaan berikut saat menyusun permintaan penawaran atau pesanan:
- Identifikasi merek, seri, dan nomor komponen. Catat semua label pada tombol, modul, board, dan panel.
- Tentukan fungsi tombol. Apakah tombol untuk lantai, panggilan naik/turun, buka pintu, tutup pintu, alarm, atau fungsi lain.
- Periksa dimensi mekanis. Ukur diameter atau panjang-lebar tombol, bukaan panel, kedalaman pemasangan, ketebalan pelat, dan sistem penguncian.
- Dokumentasikan legenda. Sertakan angka lantai, huruf, panah, simbol, Braille, warna, dan orientasi cetak.
- Verifikasi sambungan listrik. Catat jumlah terminal, posisi pin, jenis konektor, diagram kabel, serta kebutuhan polaritas.
- Konfirmasi karakteristik iluminasi. Periksa warna, tegangan, sumber daya, dan kondisi ketika indikator seharusnya menyala.
- Tentukan teknologi tombol. Bedakan tombol mekanis, sentuh, dan kapasitif agar metode deteksi input kompatibel.
- Periksa hubungan dengan board. Pastikan apakah tombol mandiri atau bagian dari modul/PCB khusus.
- Sertakan foto yang jelas. Ambil gambar tampak depan, belakang, konektor, label, dan posisi tombol pada panel.
- Uji setelah pemasangan. Verifikasi fungsi tekan, iluminasi, pemanggilan, pemilihan lantai, dan fungsi pintu sesuai prosedur commissioning.
Kesalahan yang paling sering terjadi adalah memesan berdasarkan merek lift saja, tidak mencatat versi board, mengabaikan tegangan LED, serta mengganti satu tombol tanpa memeriksa konektor atau jalur input. Untuk pembelian B2B, spesifikasi tertulis dan dokumentasi visual jauh lebih andal daripada deskripsi singkat seperti “tombol lift bulat dengan lampu biru”.
FAQ tombol lift
Apakah tombol panggilan lantai yang menyala berarti lift akan langsung datang?
Tidak selalu. Cahaya biasanya menunjukkan panggilan telah terdaftar oleh sistem. Waktu respons tetap bergantung pada posisi kabin, arah perjalanan, jumlah permintaan, serta logika pengendali grup bila terdapat lebih dari satu lift.
Apakah tombol dengan bentuk sama pasti dapat saling menggantikan?
Tidak. Bentuk luar yang sama tidak menjamin diameter pemasangan, kedalaman, terminal, tegangan lampu, jenis kontak, atau komunikasi board sama. Verifikasi spesifikasi mekanis dan elektris sebelum penggantian.
Mengapa tombol baru menyala tetapi tidak memilih lantai?
Kemungkinan penyebabnya mencakup kontak atau pin input yang tidak sesuai, salah koneksi, ketidakcocokan dengan board, atau konfigurasi controller. Lampu yang bekerja hanya membuktikan jalur iluminasi menerima daya, bukan seluruh fungsi input sudah kompatibel.
Kapan perlu mengganti board tombol, bukan hanya tombolnya?
Pertimbangkan pemeriksaan atau penggantian board bila beberapa tombol gagal bersamaan, indikator satu area mati, konektor rusak, atau tombol pengganti yang telah diverifikasi tetap tidak berfungsi. Diagnosis harus dilakukan sebelum menentukan komponen yang diganti.
Pemilihan tombol lift yang tepat bergantung pada identifikasi fungsi, ukuran, koneksi, iluminasi, dan kecocokan dengan board atau controller. Untuk kebutuhan pengadaan suku cadang multi-merek, Kelevator melayani komponen lift bagi importir, distributor, kontraktor perawatan, perusahaan modernisasi, dan pembeli OEM. Siapkan nomor komponen, foto, serta data panel agar kecocokan dapat dievaluasi secara lebih akurat.
