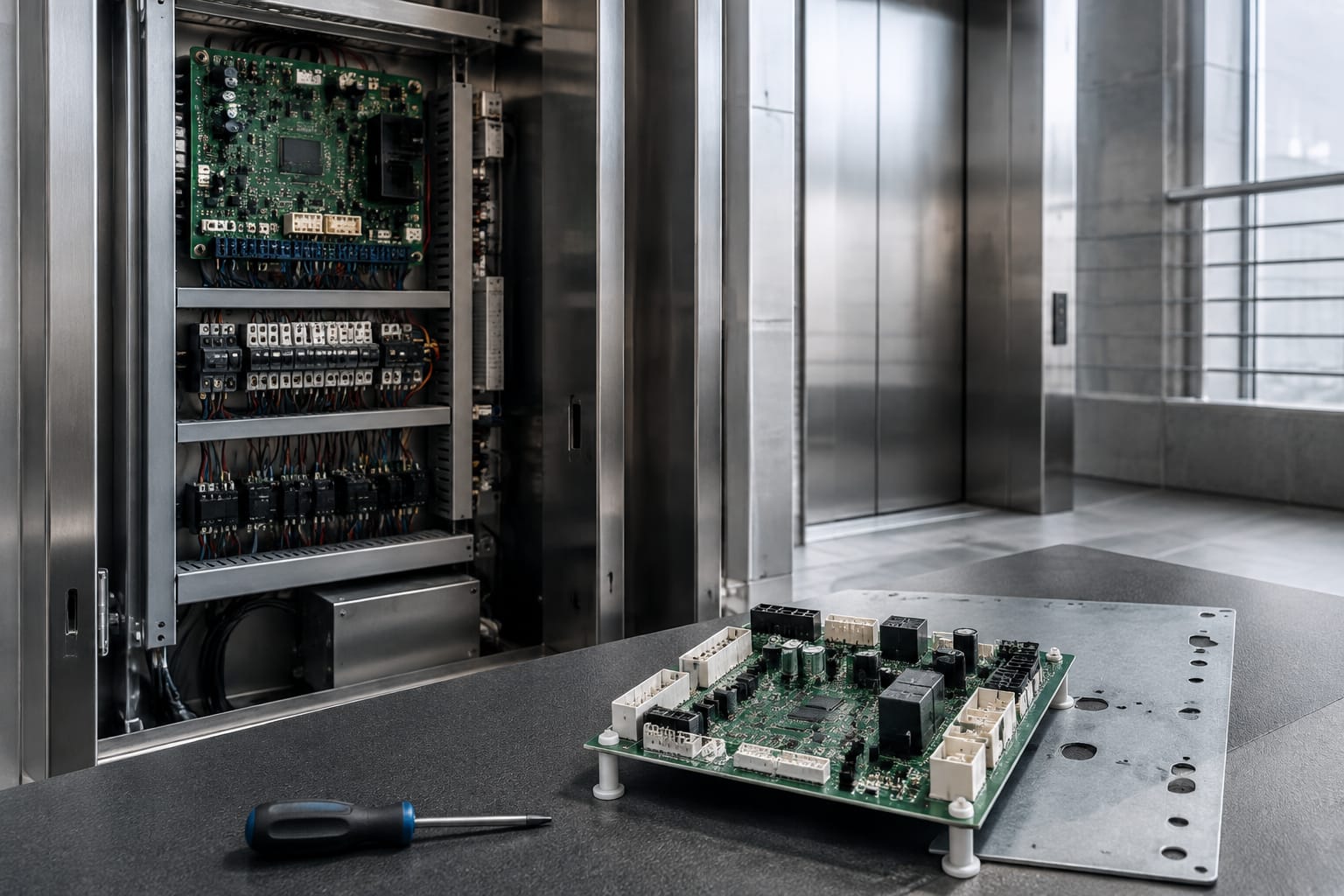

Elevator control panel adalah pusat kendali yang menerima masukan dari tombol, sensor, sakelar keselamatan, dan sistem komunikasi, lalu mengatur respons lift melalui penggerak, relai, kontaktor, serta perangkat pintu. Saat panel bermasalah, gejalanya dapat berupa lift berhenti, pintu tidak merespons, panggilan lantai gagal, atau kode gangguan berulang.
Penggantian papan kontrol bukan selalu solusi pertama. Teknisi perlu memastikan sumber masalahnya, memeriksa suplai daya dan rangkaian keselamatan, lalu mencocokkan nomor komponen, revisi, firmware, konektor, serta konfigurasi sistem sebelum memasang unit pengganti. Pendekatan ini mengurangi risiko kerusakan lanjutan, waktu henti, dan pembelian suku cadang yang tidak sesuai.
Fungsi elevator control panel
Elevator control panel, yang juga disebut panel kontrol lift atau lemari kontrol lift, mengoordinasikan operasi lift dari satu titik. Pada sistem modern, panel memproses logika perjalanan, mengawasi kondisi keselamatan, mengendalikan pintu, dan mencatat gangguan untuk kebutuhan diagnosis.
Secara praktis, panel menjalankan beberapa fungsi utama:
- Menerima permintaan dari tombol kabin, hall call, kartu akses, atau sistem tujuan.
- Menentukan arah dan urutan pelayanan panggilan berdasarkan logika kontrol.
- Mengendalikan motor atau antarmuka ke drive agar kabin berakselerasi, melaju, dan berhenti dengan tepat.
- Memantau status pintu, posisi kabin, batas perjalanan, beban, dan sensor keselamatan.
- Memutus atau mencegah gerakan lift ketika safety circuit tidak lengkap.
- Menghubungkan lift dengan alarm, interkom, indikator posisi, sistem pemantauan gedung, atau perangkat komunikasi lain.
- Menyimpan kode kesalahan dan status input-output pada banyak model kontroler.
Cakupan fungsi setiap panel bergantung pada tipe lift dan arsitektur kontrolnya. Lift hidraulik, traksi dengan motor gear, dan traksi gearless dapat memakai susunan daya serta antarmuka yang berbeda. Karena itu, istilah “control panel” tidak selalu berarti satu PCB tunggal; biasanya istilah ini mencakup kabinet, papan utama, perangkat daya, terminal, dan modul pendukung.
Papan utama dan komponen daya
Papan utama atau motherboard kontroler menjalankan logika inti lift. Papan ini membaca sinyal input, menerapkan parameter operasi, dan mengirimkan perintah ke output seperti relai, kontaktor, drive, serta kontrol pintu. Kerusakan pada papan utama dapat menimbulkan gejala yang terlihat luas, tetapi gejala luas tersebut juga dapat berasal dari suplai daya, konektor, atau rangkaian keselamatan.

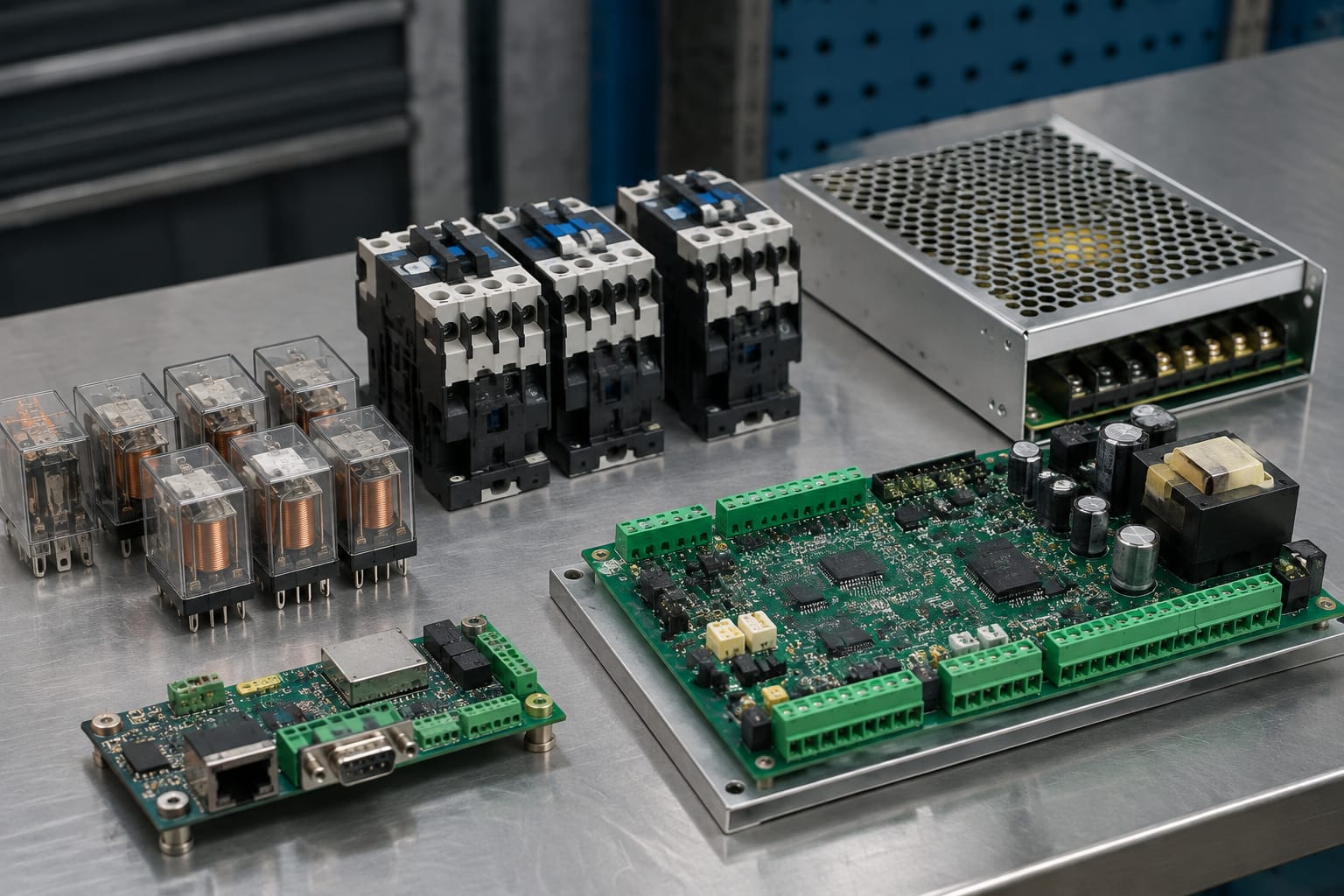

Komponen yang lazim berada di dalam elevator control panel meliputi:
| Komponen | Peran utama | Hal yang perlu diperiksa |
|---|---|---|
| Motherboard atau main controller | Memproses logika perjalanan dan status sistem | Nomor part, revisi, konfigurasi, firmware, LED status |
| Catu daya | Mengubah dan menstabilkan tegangan untuk modul kontrol | Tegangan input-output, ripple, sekering, terminal |
| Inverter atau VVVF drive | Mengatur kecepatan dan torsi motor pada sistem yang sesuai | Kode fault, parameter motor, suplai, komunikasi |
| Transformator | Menyediakan tegangan untuk rangkaian tertentu | Tegangan primer-sekunder, panas berlebih, koneksi |
| Baterai atau modul penyelamatan otomatis | Menopang fungsi tertentu saat listrik padam | Tegangan baterai, usia pakai, pengisian, terminal |
| Terminal block dan harness | Menghubungkan sinyal serta daya antarperangkat | Kelonggaran, korosi, label, kontinuitas |
Motherboard kontroler
Motherboard tidak dapat dipilih hanya berdasarkan bentuk fisik atau merek yang serupa. Satu seri produk dapat memiliki beberapa revisi dengan port, logika input, atau firmware berbeda. Papan yang tampak identik dapat gagal bekerja bila pengalamatan, parameter pintu, jenis encoder, atau antarmuka drive tidak cocok.
Untuk kebutuhan pengadaan, catat label lengkap dari papan lama, termasuk nomor part, versi perangkat keras, revisi, nomor firmware bila terlihat, serta foto area konektor. Katalog motherboard kontrol elevator dan aksesori lift dapat membantu membedakan keluarga komponen, tetapi kecocokan akhir tetap harus diverifikasi terhadap sistem yang terpasang.
Catu daya dan jalur distribusi
Gangguan daya sering menyerupai kerusakan papan kontrol. Tegangan DC yang turun saat kontaktor menarik, sekering putus berulang, atau koneksi netral yang buruk dapat membuat kontroler restart dan menghasilkan fault yang tidak konsisten.
Sebelum menyimpulkan main board rusak, ukur tegangan pada titik yang ditentukan dokumentasi panel. Pengukuran sebaiknya dilakukan saat diam dan saat sistem mencoba berjalan, dengan prosedur keselamatan kerja yang sesuai. Jangan mengganti rating sekering hanya untuk mencegah putus; sekering yang putus adalah gejala yang harus ditelusuri penyebabnya.
Relai, kontaktor, dan rangkaian keselamatan
Relai dan kontaktor menerjemahkan perintah kontrol menjadi pengalihan rangkaian listrik. Relai umumnya digunakan untuk sinyal atau beban yang lebih kecil, sedangkan kontaktor menangani pengalihan daya atau fungsi penting seperti enable motor. Komponen ini memiliki bagian mekanis yang dapat aus, kontak yang dapat terbakar, dan kumparan yang dapat gagal.
Rangkaian keselamatan atau safety circuit adalah jalur seri yang harus berada pada kondisi benar agar lift diizinkan beroperasi. Tergantung desainnya, rangkaian tersebut dapat mencakup kontak pintu kabin dan pintu lantai, governor, limit switch, buffer, emergency stop, perangkat inspeksi, serta perangkat pengaman lain.
Gejala masalah pada bagian ini antara lain:
- Lift tidak dapat berjalan meskipun kontroler menyala.
- Kontaktor tidak menarik atau segera lepas setelah menarik.
- Kode kesalahan menunjukkan safety open, door lock, atau chain open.
- Lift hanya dapat dijalankan dari mode tertentu.
- Gangguan muncul setelah pintu lantai tertentu digunakan atau pada posisi kabin tertentu.
Pemeriksaan tidak boleh dilakukan dengan menjumper, menonaktifkan, atau membypass perangkat keselamatan untuk operasi normal. Bypass sementara pun hanya boleh dilakukan oleh personel kompeten sebagai bagian dari prosedur diagnosis yang terkendali, sesuai dokumentasi dan persyaratan keselamatan setempat. Fokus diagnosis adalah menemukan kontak, kabel, sensor, atau perangkat mana yang menyebabkan rangkaian terbuka.
Tanda kontaktor atau relai perlu diperiksa
Periksa kondisi fisik sebelum mengganti komponen. Cari tanda panas, perubahan warna, bau terbakar, suara dengung tidak normal, terminal longgar, atau kontak yang melekat. Tegangan kumparan harus sesuai dengan rating komponen dan kondisi suplai saat perintah diberikan.
Kontaktor yang tidak menarik tidak selalu berarti kontaktornya rusak. Penyebabnya dapat berupa output kontroler tidak aktif, safety circuit terbuka, tegangan kumparan hilang, atau interlock yang belum terpenuhi. Sebaliknya, kontaktor yang menarik tetapi motor tidak bergerak dapat mengarah ke jalur daya, drive, motor, rem, atau proteksi lain.
Papan komunikasi dan suara
Panel kontrol lift sering memakai modul terpisah untuk komunikasi antarpapan, indikator, interkom, alarm, dan perangkat pemantauan. Papan voice atau VCA dapat menangani pengumuman suara, alarm komunikasi, atau antarmuka audio, tergantung rancangan sistemnya.
Gangguan komunikasi dapat terlihat sebagai indikator lantai tidak sinkron, tombol kabin tidak terdeteksi, perangkat pintu tidak merespons, atau kehilangan komunikasi antara controller dan modul lain. Namun, kabel bus, terminasi, suplai daya modul, alamat perangkat, dan konektor perlu diperiksa sebelum menyalahkan papan komunikasi.
Saat mencari komponen suara khusus, cocokkan secara lengkap nomor papan dan konfigurasi konektornya. Contohnya, papan suara elevator VCA-11 QD relevan bila identitas komponen pada unit terpasang memang sesuai. Kesamaan fungsi umum tidak membuktikan bahwa sebuah board dapat dipertukarkan.
Kontrol pintu sebagai sistem terhubung
Kontrol pintu merupakan sumber banyak gangguan operasional karena melibatkan operator pintu, sensor pengaman, lock contact, kabel travelling, dan logika controller. Pada sejumlah sistem, papan kontrol pintu terpisah dari motherboard utama dan harus cocok dengan operator serta protokol yang digunakan.
Jika masalah terbatas pada pintu, misalnya pintu membuka tetapi tidak menutup, bergerak tersentak, atau memberi fault door zone, jangan langsung mengganti main controller. Periksa kode gangguan, sensor, mekanisme pintu, tegangan, dan controller pintunya. Untuk kebutuhan identifikasi komponen, rujuk panel kontrol pintu elevator Toshiba dan suku cadang pintu lift hanya setelah nomor part serta jenis sistem pintu dikonfirmasi.
Gejala gangguan umum pada control panel
Gejala membantu mempersempit diagnosis, tetapi satu gejala jarang menunjuk satu penyebab tunggal. Catat kapan gangguan terjadi, kondisi kabin, lantai terakhir, status pintu, kode fault, dan perubahan setelah reset. Riwayat tersebut lebih berguna daripada mengganti papan berdasarkan dugaan.
| Gejala | Kemungkinan area penyebab | Pemeriksaan awal |
|---|---|---|
| Panel mati total | Suplai masuk, sekering, transformator, catu daya | Periksa tegangan masuk, sekering, output catu daya |
| Kontroler restart atau layar berkedip | Catu daya, koneksi, beban berlebih, board | Ukur tegangan saat beban berubah dan cek terminal |
| Lift tidak bergerak | Safety circuit, kontaktor, drive, rem, mode operasi | Baca fault, cek rantai keselamatan dan status input |
| Panggilan lantai tidak diterima | Tombol, komunikasi, konfigurasi, I/O board | Uji input, bus komunikasi, alamat perangkat |
| Pintu tidak membuka atau menutup normal | Door controller, sensor, operator, lock circuit | Baca fault pintu, cek sensor dan mekanik |
| Lift berhenti di lantai atau leveling buruk | Encoder, sensor posisi, drive, parameter | Periksa sinyal posisi, konektor, dan fault drive |
| Alarm atau suara tidak berfungsi | Modul voice, catu daya, speaker, wiring | Periksa suplai modul, kabel, dan status output |
| Fault berulang setelah reset | Penyebab aktif masih ada atau parameter tidak tepat | Jangan hanya reset; telusuri kode dan kondisi pemicu |
Kegagalan yang bersifat intermittent perlu perhatian khusus. Getaran, kelembapan, panas kabinet, konektor longgar, kabel retak di travelling cable, atau sambungan solder yang menua dapat menyebabkan gangguan hanya pada kondisi tertentu. Dalam kasus seperti ini, dokumentasi waktu dan kondisi munculnya fault sangat penting.
Pemeriksaan diagnostik sebelum penggantian
Penggantian board tanpa diagnosis meningkatkan risiko masalah tetap ada setelah komponen baru terpasang. Berikut urutan pemeriksaan yang praktis bagi teknisi kompeten.
- Amankan pekerjaan sesuai prosedur isolasi energi, mode inspeksi, dan ketentuan keselamatan yang berlaku pada lokasi.
- Catat kode fault, status LED, pesan layar, posisi kabin, status pintu, dan kondisi saat masalah terjadi sebelum melakukan reset.
- Periksa suplai daya utama, sekering, grounding, transformator, serta output catu daya pada titik ukur yang benar.
- Inspeksi visual motherboard, relai, kontaktor, terminal, harness, dan konektor untuk mencari panas berlebih, korosi, komponen retak, atau kabel longgar.
- Verifikasi safety circuit melalui status diagnostik atau pengukuran yang diizinkan prosedur, lalu telusuri bagian yang terbuka.
- Periksa input yang terkait langsung dengan gejala, seperti door lock, limit, sensor posisi, tombol, atau sinyal drive ready.
- Periksa output controller dan kondisi perangkat yang digerakkan. Output aktif tidak berarti perangkat hilir pasti sehat.
- Bandingkan parameter, wiring diagram, dan konfigurasi dengan dokumentasi sistem sebelum menetapkan board sebagai sumber masalah.
- Simpan foto label, konektor, serta data parameter sebelum mencabut board lama.
Kesalahan umum adalah menganggap kode fault sebagai vonis komponen tertentu. Banyak kode menunjukkan kondisi yang terdeteksi, bukan akar penyebabnya. Misalnya, fault komunikasi bisa disebabkan modul rusak, tetapi juga bisa terjadi karena suplai modul hilang atau kabel bus terputus.
Kompatibilitas board dan konektor
Kompatibilitas adalah faktor utama saat mengganti elevator control panel atau modul individual. Merek yang sama bukan jaminan kompatibilitas, begitu juga nomor seri mesin lift yang serupa. Validasi perlu dilakukan sebelum pemesanan, terutama untuk board yang mengendalikan fungsi keselamatan, pintu, atau drive.
Gunakan daftar pemeriksaan berikut:
- Nomor part lengkap, termasuk akhiran huruf, revisi, dan nomor PCB.
- Produsen serta keluarga controller tempat board digunakan.
- Versi firmware dan kebutuhan pemrograman atau transfer parameter.
- Tata letak, jumlah pin, jenis konektor, dan penandaan terminal.
- Tegangan suplai, tipe sinyal input-output, dan antarmuka komunikasi.
- Kompatibilitas dengan drive, operator pintu, encoder, COP/LOP, serta modul tambahan.
- Konfigurasi jumlah lantai, jenis pintu, mode operasi, akses kontrol, dan fitur khusus.
- Kondisi fisik board pengganti, termasuk konektor, komponen, serta potensi kerusakan akibat penyimpanan atau pengiriman.
- Ketersediaan file parameter, alat servis, dan dokumentasi yang diperlukan untuk commissioning.
Original, rekondisi, atau solusi modernisasi
Pilihan pengadaan biasanya bergantung pada status sistem, dukungan teknis, risiko operasi, dan kebutuhan modernisasi.
| Opsi | Cocok ketika | Kelebihan | Batasan yang perlu dipertimbangkan |
|---|---|---|---|
| Board dengan identitas sama | Kerusakan terisolasi dan sistem lain masih sesuai | Perubahan wiring serta konfigurasi cenderung lebih terbatas | Tetap perlu verifikasi revisi dan parameter |
| Board rekondisi atau diperbaiki | Komponen khusus sulit didapat dan perbaikan dapat divalidasi | Dapat mempertahankan arsitektur yang ada | Riwayat perbaikan, pengujian, dan kondisi harus jelas |
| Penggantian kontroler secara modernisasi | Sistem lama sering bermasalah atau dukungan komponennya terbatas | Dapat memperbarui fungsi dan ketersediaan komponen | Memerlukan desain kompatibilitas, wiring, parameter, dan commissioning lebih luas |
Jangan memilih modernisasi hanya karena satu board gagal. Namun, modernisasi patut dievaluasi bila fault berulang berasal dari beberapa modul usang, dokumentasi minim, komponen makin sulit diidentifikasi, atau perubahan sistem lain sudah diperlukan. Evaluasi harus mencakup dampaknya pada drive, pintu, panel kabin, panel lantai, indikasi, komunikasi, dan perangkat keselamatan.
Commissioning kontrol yang diperbaiki atau ditingkatkan
Setelah board diperbaiki, diganti, atau kontroler dimodernisasi, commissioning membuktikan bahwa fungsi sistem bekerja sesuai konfigurasi dan kondisi lapangan. Pemasangan fisik yang berhasil bukan akhir pekerjaan.
Sebelum memberi daya, periksa ulang pemasangan board, orientasi konektor, kekencangan terminal, grounding, label kabel, dan tidak adanya benda asing dalam panel. Pastikan parameter lama telah dicadangkan bila sistem mendukungnya, lalu masukkan atau verifikasi konfigurasi yang diperlukan sesuai dokumentasi.
Pengujian commissioning umumnya mencakup:
- Pemeriksaan status input-output dan safety circuit.
- Verifikasi arah gerak, leveling, dan batas perjalanan.
- Uji operasi normal dari kabin dan lantai.
- Uji pembukaan, penutupan, pembalikan, serta penguncian pintu.
- Verifikasi komunikasi dengan drive, door controller, indikator, dan modul suara bila terpasang.
- Pengujian mode inspeksi, alarm, perangkat darurat, dan fungsi terkait sesuai konfigurasi sistem.
- Pemeriksaan ulang kode fault setelah beberapa siklus operasi.
- Pencatatan nomor board, versi perangkat lunak, parameter penting, dan hasil pengujian untuk riwayat perawatan.
Pengujian fungsi keselamatan dan pengaturan yang memengaruhi perjalanan lift harus dilakukan oleh teknisi yang kompeten dengan prosedur yang berlaku. Jangan mengandalkan uji singkat tanpa beban untuk menyatakan sistem siap operasi; beberapa masalah baru muncul saat pintu bekerja berulang, kabin melayani berbagai lantai, atau beban kelistrikan berubah.
FAQ
Apakah elevator control panel dan motherboard adalah komponen yang sama?
Tidak selalu. Elevator control panel dapat berarti seluruh kabinet kontrol beserta perangkat di dalamnya. Motherboard adalah salah satu papan elektronik utama dalam panel tersebut.
Kapan board kontrol lift sebaiknya diganti?
Board layak dipertimbangkan untuk diganti setelah diagnosis menunjukkan kerusakan internal atau ketidakandalan yang tidak dapat dipulihkan secara memadai. Pastikan masalah bukan berasal dari daya, wiring, sensor, safety circuit, atau perangkat eksternal sebelum penggantian.
Apakah board dengan konektor sama pasti dapat dipasang?
Tidak. Konektor fisik yang sama tidak menjamin protokol komunikasi, tegangan, firmware, pemetaan input-output, maupun parameter sistemnya sama. Cocokkan nomor part dan revisi secara lengkap.
Apa data paling penting untuk meminta penawaran board pengganti?
Sediakan foto label board, nomor part lengkap, revisi, foto konektor, merek dan tipe controller, kode gangguan, serta informasi fungsi board dalam sistem. Data ini membantu pemasok dan tim pengadaan menilai kecocokan dengan lebih akurat.
