Panduan Memilih Elevator Controller untuk Modernisasi

Elevator controller adalah pusat kendali yang menerima sinyal dari tombol, sensor, pintu, dan perangkat keselamatan, lalu menentukan gerakan lift yang aman. Saat mengganti atau memodernisasi controller, pilihan yang tepat tidak hanya bergantung pada merek lama atau jumlah lantai. Konfigurasi penggerak, antarmuka operator pintu, sinyal I/O, rangkaian keselamatan, serta metode komunikasi harus diperiksa sebagai satu sistem.

Untuk proyek retrofit, controller baru yang lebih modern dapat memperbaiki diagnosa gangguan, fleksibilitas pengaturan, dan ketersediaan suku cadang. Namun, controller tidak selalu dapat dipasang secara langsung pada kabinet lama. Inventaris kabel, tegangan, perangkat lapangan, dan logika keselamatan perlu diverifikasi sebelum perangkat dipesan atau panel dibongkar.

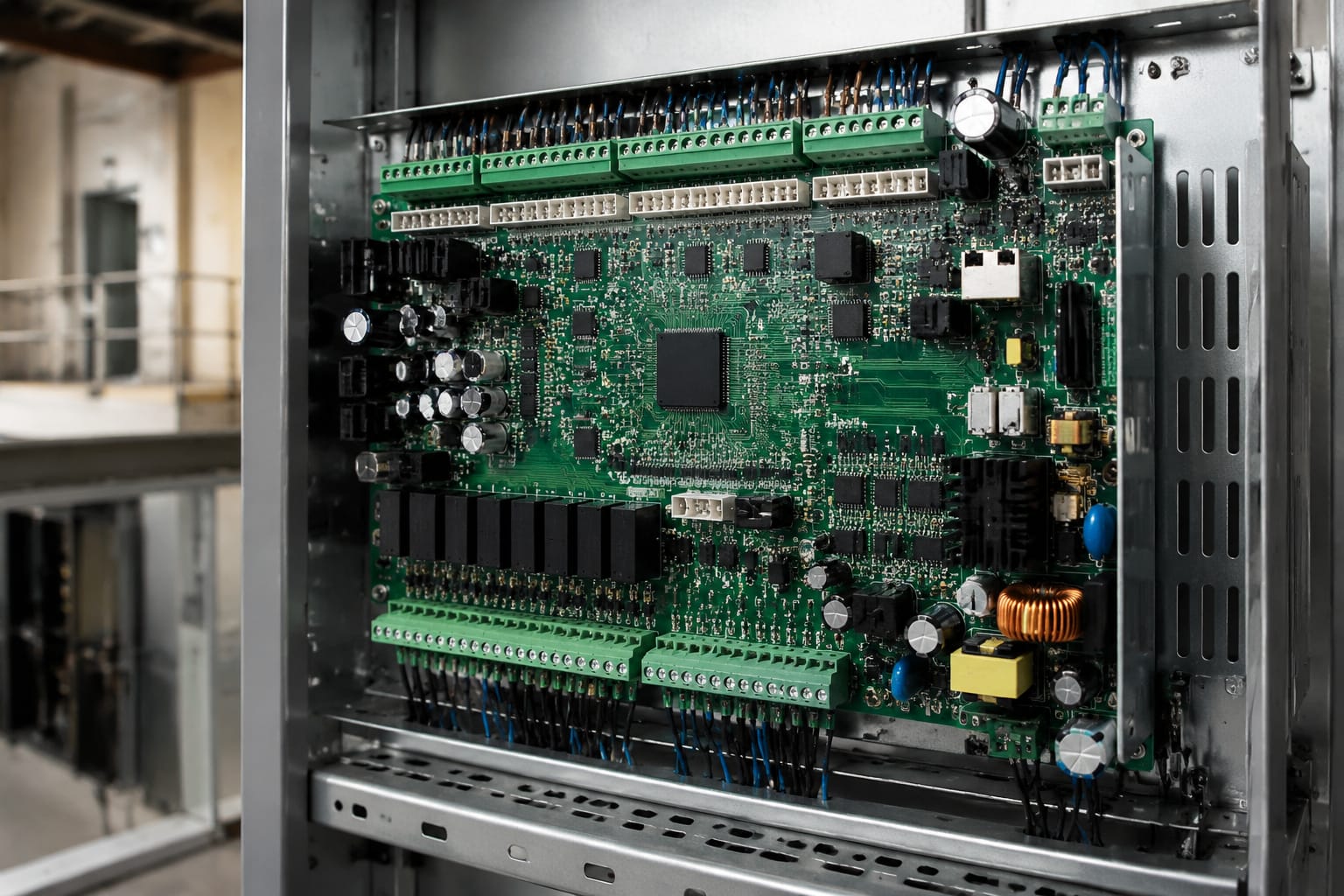

Apa yang dikelola oleh elevator controller

Elevator controller mengoordinasikan operasi lift dari saat panggilan diterima sampai kabin berhenti, membuka pintu, dan siap melayani perjalanan berikutnya. Pada lift penumpang maupun lift barang, controller bekerja bersama drive, operator pintu, sistem keselamatan, indikator, dan perangkat komunikasi.

Fungsi umumnya mencakup:

• Menerima panggilan dari car operating panel (COP) dan hall call.
• Menentukan arah serta urutan pelayanan panggilan.
• Mengendalikan motor melalui kontaktor, relay, atau interface ke variable voltage variable frequency (VVVF) drive.
• Memantau posisi kabin, zona lantai, arah gerak, dan kecepatan melalui sensor atau encoder.
• Mengendalikan urutan buka-tutup pintu serta memantau kunci pintu dan perangkat proteksi pintu.
• Mengaktifkan sinyal seperti indikator arah, gong, display lantai, alarm, dan kipas kabin sesuai konfigurasi.
• Merespons kondisi abnormal melalui rangkaian keselamatan, misalnya pintu tidak terkunci, governor trip, limit switch, atau stop switch aktif.
• Menyediakan diagnosa, kode gangguan, serta pada controller tertentu komunikasi ke sistem pemantauan.

Controller bukan pengganti komponen keselamatan mekanis. Perangkat seperti governor, safety gear, buffer, dan kunci pintu memiliki fungsi perlindungan sendiri. Controller membaca status dari banyak perangkat tersebut dan mencegah operasi ketika rangkaian keselamatan tidak memenuhi kondisi yang diperlukan.

Dalam satu gedung, kebutuhan kontrol juga dapat bertambah. Lift kelompok mungkin membutuhkan group control untuk membagi panggilan antarunit. Lift rumah sakit dapat memerlukan mode khusus, sementara lift barang dapat memakai logika pintu atau pengoperasian yang berbeda. Karena itu, kapasitas dasar controller tidak cukup menjadi satu-satunya dasar pemilihan.

Kontrol berbasis relay, PLC, dan kontrol terintegrasi

Jenis elevator controller umumnya dibedakan berdasarkan arsitektur kontrolnya. Sistem lama berbasis relay masih ditemui pada instalasi berumur panjang, sedangkan sistem baru lazim menggunakan elektronik terprogram dan modul komunikasi.

Controller relay untuk pemeliharaan atau penggantian terbatas

Pada controller relay, setiap kondisi perjalanan dibangun dari kontak fisik. Kerusakan sering berkaitan dengan relay lengket, kontak aus, coil bermasalah, terminal longgar, atau kabel yang tidak lagi andal. Sistem ini masih dapat dipelihara bila diagram lengkap dan suku cadang sesuai tersedia.

Akan tetapi, penggantian sebagian relay tidak otomatis menyelesaikan masalah jangka panjang. Jika beberapa rangkaian sudah mengalami modifikasi tanpa pembaruan diagram, waktu diagnosis bisa meningkat. Modernisasi controller sering lebih masuk akal ketika gangguan berulang, perubahan fungsi diperlukan, atau komponen kritis sulit diperoleh.

PLC tidak selalu berarti solusi paling sederhana

PLC memberi fleksibilitas untuk logika khusus, tetapi proyek lift membutuhkan perancangan yang disiplin. Program harus menangani kondisi normal, kegagalan input, urutan pintu, interlock, mode inspeksi, dan respons rangkaian keselamatan dengan benar. Dokumentasi program, hak akses, versi perangkat lunak, serta kemampuan teknisi untuk melakukan diagnosis menjadi faktor pengadaan penting.

Untuk instalasi lift, controller khusus lift sering lebih praktis karena parameter perjalanan, layanan lantai, dan fungsi diagnosa sudah disusun untuk aplikasi tersebut. PLC dapat tepat untuk kebutuhan khusus, tetapi bukan pilihan otomatis hanya karena tersedia luas di industri.

Kontrol terintegrasi untuk modernisasi

Controller terintegrasi biasanya menawarkan parameter yang dapat diatur untuk jumlah lantai, jenis pintu, pola pelayanan, waktu buka pintu, dan mode operasi. Banyak sistem juga mendukung tampilan error, riwayat gangguan, atau koneksi modul tambahan.

Keunggulan ini baru bermanfaat jika perangkat lapangan benar-benar kompatibel. Misalnya, controller baru mungkin mampu memakai encoder tertentu, tetapi drive lama dapat menggunakan format sinyal atau parameter yang berbeda. Evaluasi harus dimulai dari kondisi lapangan, bukan dari daftar fitur controller.

Aplikasi traksi dibandingkan hidrolik

Jenis mesin lift menentukan kebutuhan antarmuka controller. Controller untuk lift traksi dan hidrolik sama-sama mengelola panggilan, pintu, serta keselamatan, tetapi bagian penggerak dan urutan operasinya berbeda.

Pada lift traksi dengan VVVF drive, controller tidak selalu mengatur motor secara langsung. Controller dapat mengirim perintah arah, run enable, kecepatan, atau sinyal preset ke drive; drive kemudian mengatur motor. Karena itu, merek controller dan drive tidak harus sama, tetapi interface keduanya perlu dibuktikan kompatibel melalui manual dan diagram.

Pada lift hidrolik, controller harus sesuai dengan urutan operasi power unit dan valve. Logika naik, turun, leveling, serta operasi saat kondisi tertentu dapat berbeda antarpabrikan. Jangan mengganti controller traksi dengan unit yang tampak serupa tetapi tidak memiliki output dan urutan yang sesuai untuk sistem hidrolik.

Periksa sumber daya dan kapasitas switching

Tegangan suplai panel, tegangan kontrol, dan jenis beban harus dicatat. Output controller mungkin hanya ditujukan untuk mengendalikan relay perantara, bukan langsung menyalakan beban berarus besar. Menerapkan output ke beban yang melebihi rating dapat merusak board atau menghasilkan operasi yang tidak stabil.

Catat pula apakah perangkat menggunakan AC atau DC, jenis common pada input, kebutuhan isolasi, serta susunan grounding. Informasi ini lebih penting daripada menyamakan bentuk konektor atau jumlah terminal.

Antarmuka pintu dan kontrol atap kabin

Operator pintu adalah salah satu sumber masalah kompatibilitas paling umum dalam penggantian controller. Controller perlu memberi perintah membuka dan menutup, sekaligus menerima status pintu. Namun, sinyal aktual dapat berbeda menurut operator pintu dan generasinya.

Sebelum memilih controller, identifikasi:

• Tegangan dan metode suplai operator pintu.
• Sinyal buka, tutup, reopen, nudging, dan door hold bila digunakan.
• Status door open limit, door close limit, serta door lock.
• Jenis perangkat proteksi, seperti photocell, light curtain, atau safety edge.
• Lokasi terminal dan kabel traveling cable antara panel kontrol, kabin, serta car-top.
• Apakah operator pintu memakai controller internal dengan input digital, atau motor dikendalikan melalui rangkaian lain.

Sistem car-top control juga perlu diperiksa terpisah. Station inspeksi pada atap kabin biasanya berkaitan dengan mode inspection, stop switch, tombol naik-turun, dan pemilihan kontrol. Logika ini tidak boleh diperlakukan seperti input aksesori biasa karena terkait langsung dengan prosedur kerja teknisi.

Untuk fungsi akses, pembaca kartu atau input otorisasi perlu diintegrasikan sesuai skema panggilan lantai dan kebijakan gedung. Komponen seperti board akses kontrol lift dan motherboard perlu dinilai dari tipe sinyal, kebutuhan tegangan, jumlah titik akses, serta metode interaksi dengan controller utama. Jangan mengasumsikan semua board akses dapat dipasang langsung tanpa relay interface atau konfigurasi tambahan.

Pada modernisasi yang mengganti operator atau menambahkan fungsi multioperasi, komponen operator pintu multifungsi universal harus dibandingkan dengan susunan mekanis pintu dan interface kontrol yang ada. Istilah “universal” tidak menghilangkan kebutuhan verifikasi koneksi, parameter, dan fungsi keselamatan.

Input, output, dan rangkaian keselamatan

Kapasitas I/O controller harus mencakup kebutuhan saat ini sekaligus cadangan yang realistis. Menghitung jumlah lantai saja tidak cukup, karena satu lantai dapat membutuhkan beberapa input dan output untuk tombol, indikator, sensor, serta konfigurasi pintu.

Input yang lazim digunakan

Input dapat berasal dari:

• Hall call naik dan turun.
• Tombol pemilihan lantai, buka pintu, tutup pintu, alarm, dan stop pada COP.
• Sensor posisi, leveling, terminal limit, dan encoder.
• Status pintu kabin dan pintu landing.
• Limit switch operator pintu serta perangkat proteksi pintu.
• Sakelar mode seperti inspection, independent service, fire recall, atau mode khusus lain sesuai rancangan.
• Kontak dari rangkaian keselamatan.

Setiap input perlu diperiksa jenisnya: dry contact, tegangan tertentu, normally open, normally closed, common positive, common negative, atau input terisolasi. Kesalahan polaritas atau tipe kontak dapat menyebabkan false fault yang sulit dilacak.

Output yang lazim digunakan

Output controller dapat mengendalikan:

• Interface run, direction, brake, atau speed ke drive.
• Relay kontaktor dan interlock sesuai desain panel.
• Perintah operator pintu.
• Lampu tombol, display, arrow indicator, gong, dan kipas.
• Alarm, komunikasi, serta perangkat tambahan.
• Relay antar-muka untuk akses kontrol atau building management system.

Pilih output relay atau transistor berdasarkan beban dan desain rangkaian. Pada banyak retrofit, relay perantara diperlukan untuk memisahkan output elektronik controller dari beban yang lebih besar atau tegangan yang berbeda.

Rangkaian keselamatan tidak boleh diakali

Rangkaian keselamatan dirancang untuk menghentikan atau mencegah operasi ketika kondisi berbahaya terdeteksi. Bypass sementara untuk pengujian tanpa prosedur yang tepat dapat menimbulkan risiko serius dan membuat diagnosis semakin sulit.

Saat controller diganti, verifikasi secara fisik dan lewat diagram:

1. Urutan seluruh kontak keselamatan dan titik masuknya ke controller atau safety relay.
2. Kondisi kontak normal masing-masing perangkat.
3. Kebutuhan reset, monitoring, atau feedback yang diminta sistem baru.
4. Respons sistem saat setiap kondisi keselamatan berubah.
5. Pemisahan antara rangkaian keselamatan, kontrol, dan sinyal tegangan rendah.

Gunakan personel yang berwenang untuk pekerjaan instalasi, pengujian, dan penyerahan lift. Detail pengkabelan dan metode uji harus mengikuti desain peralatan serta ketentuan yang berlaku pada proyek.

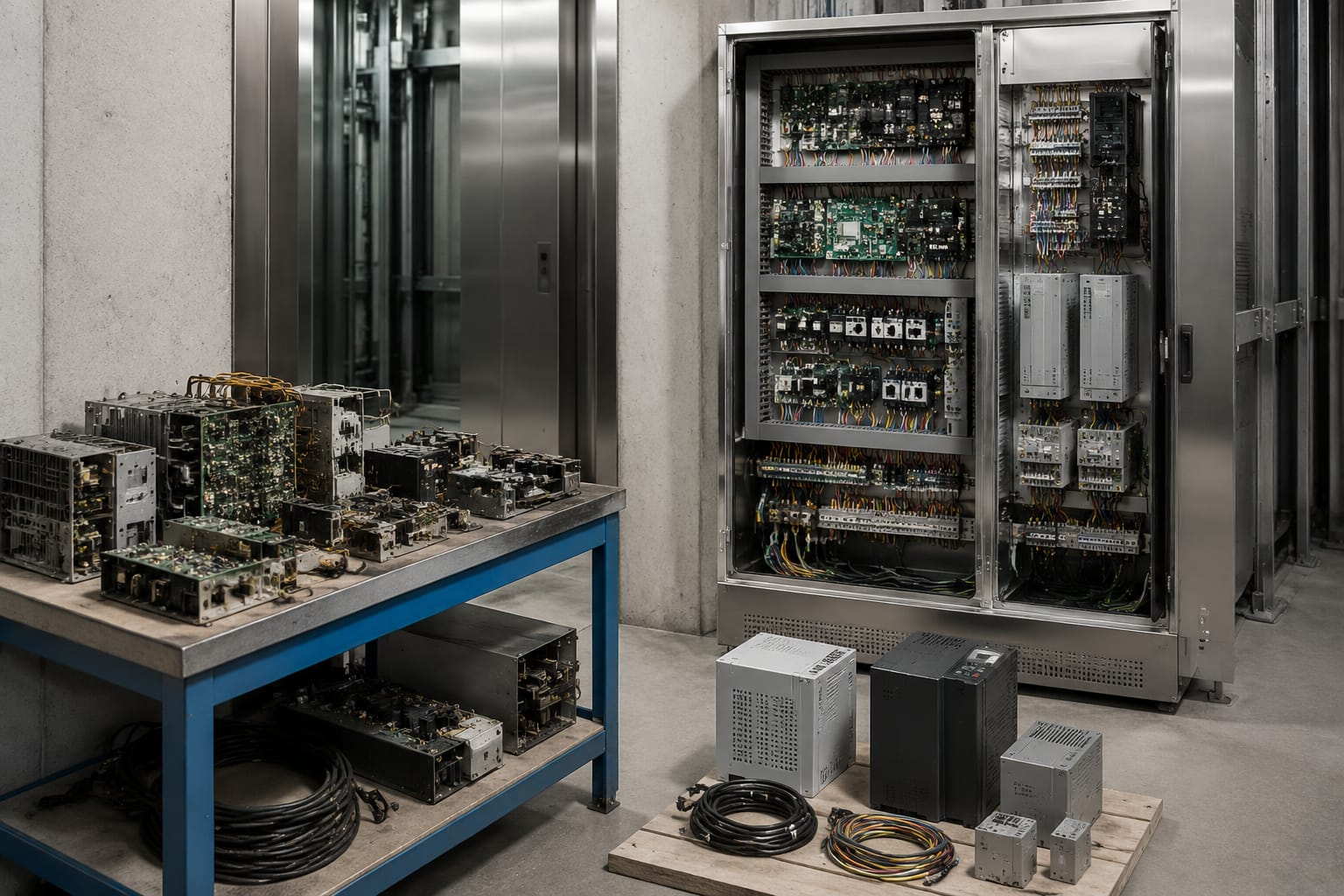

Memilih perangkat keras controller pengganti

Controller pengganti yang baik adalah yang dapat menjalankan fungsi lift secara aman dan terdokumentasi dengan perubahan lapangan yang terukur. Merek lama bukan satu-satunya acuan; yang lebih menentukan adalah kecocokan fungsional dan elektris.

Gunakan daftar pemeriksaan berikut sebelum meminta penawaran atau memesan perangkat:

• Foto jelas bagian depan dan dalam panel lama, termasuk label terminal.
• Diagram wiring terbaru, atau penelusuran ulang bila diagram tidak tersedia.
• Jenis lift: traksi atau hidrolik, penumpang atau barang, jumlah lantai dan pintu.
• Data mesin, drive, motor, encoder, rem, dan tegangan suplai.
• Tipe operator pintu serta daftar sinyalnya.
• Daftar semua input-output yang dipakai dan I/O cadangan yang dibutuhkan.
• Detail COP, hall fixture, display, indikator, dan komunikasi yang ingin dipertahankan.
• Mode layanan khusus yang benar-benar dipakai.
• Kebutuhan integrasi akses kontrol, pemantauan, atau group control.
• Ruang fisik panel, metode pemasangan, ventilasi, dan kondisi lingkungan.

Pertahankan komponen atau ganti sebagai satu paket?

Mempertahankan drive, fixture, atau operator pintu lama dapat menekan cakupan pekerjaan, tetapi hanya bila kompatibilitasnya jelas. Integrasi melalui relay atau converter kadang memungkinkan, namun menambah titik kegagalan dan kebutuhan dokumentasi.

Mengganti beberapa subsistem sekaligus dapat menghasilkan arsitektur yang lebih seragam, tetapi dampaknya terhadap anggaran, waktu henti, pengkabelan, dan commissioning lebih besar. Keputusan terbaik berasal dari perbandingan risiko teknis, kondisi komponen, dan kemampuan dukungan suku cadang, bukan sekadar harga board controller.

Untuk proyek yang membutuhkan fungsi pembatasan akses, evaluasi motherboard akses lift dan aksesori kontrol bersama rancangan controller utama. Tentukan apakah akses dibatasi per lantai, per waktu, per kartu, atau melalui mode layanan, lalu pastikan logikanya tidak mengganggu fungsi evakuasi dan operasi yang diwajibkan sistem.

Merencanakan modernisasi controller

Modernisasi controller perlu diperlakukan sebagai proyek sistem, bukan pekerjaan tukar panel semata. Perencanaan yang baik mengurangi kejutan saat shutdown dan memudahkan penelusuran gangguan setelah lift kembali beroperasi.

1. Audit kondisi awal

Mulailah dengan survei panel, ruang mesin atau machine-room-less area, kabin, car-top, landing, dan shaft. Buat daftar perangkat yang ada, kondisi kabel, modifikasi terdahulu, serta fungsi yang tidak lagi bekerja normal. Tandai perangkat yang harus dipertahankan dan perangkat yang akan diganti.

2. Tetapkan ruang lingkup fungsi

Bedakan antara fungsi wajib yang harus tetap berjalan dan fungsi peningkatan yang diinginkan. Contohnya, mempertahankan panggilan dasar dan pintu adalah kebutuhan inti; menambah akses kartu, display baru, atau pemantauan jarak jauh merupakan ruang lingkup tambahan yang perlu dinilai terpisah.

Hindari daftar fitur yang terlalu luas tanpa pemilik keputusan. Setiap fungsi tambahan dapat memengaruhi I/O, kabel traveling cable, konfigurasi, pengujian, dan dokumentasi.

3. Rancang migrasi wiring

Putuskan apakah kabel lama akan dipakai kembali, diberi label ulang, atau diganti. Kabel yang rapuh, tidak teridentifikasi, atau tidak sesuai kebutuhan sinyal baru dapat membuat retrofit gagal walau controller sudah benar.

Siapkan terminal plan yang memetakan kabel lama ke terminal baru. Beri nomor kabel dan terminal secara konsisten. Dokumentasi ini mengurangi ketergantungan pada ingatan teknisi saat troubleshooting di kemudian hari.

4. Tentukan strategi waktu henti

Pekerjaan controller biasanya memerlukan lift tidak beroperasi selama periode pemasangan dan uji. Rencanakan urutan kerja, akses teknisi, komunikasi kepada pengelola gedung, serta pengamanan area kerja. Untuk gedung dengan beberapa lift, evaluasi dampak layanan bila satu unit dikeluarkan dari operasi.

5. Siapkan rollback dan komponen pendukung

Sebelum pekerjaan dimulai, pastikan perangkat pendukung yang diperlukan sudah diidentifikasi: relay interface, terminal, fuse, kabel, konektor, enclosure, label, serta alat konfigurasi. Rencana rollback harus realistis, terutama jika panel lama dibongkar atau kabel diubah secara besar.

Kesalahan umum adalah hanya memesan controller utama tanpa memperhitungkan aksesori interface dan pekerjaan rekondisi wiring.

Commissioning dan dokumentasi

Commissioning membuktikan bahwa controller, drive, pintu, fixture, dan rangkaian keselamatan bekerja sebagai satu sistem. Menyalakan panel tanpa error bukan akhir pekerjaan.

Pengujian sebaiknya mencakup fungsi dasar, termasuk panggilan dari setiap lantai, pemilihan lantai dari kabin, arah perjalanan, leveling, buka-tutup pintu, reopening, indikator, alarm, dan mode layanan yang dipasang. Uji juga respons terhadap status pintu serta perangkat keselamatan sesuai prosedur yang berlaku.

Untuk lift traksi, periksa interaksi controller dengan drive, feedback posisi, arah, serta rem. Untuk lift hidrolik, periksa urutan power unit, valve, leveling, dan respons turun. Parameter drive atau controller tidak boleh diubah berdasarkan perkiraan; catat nilai awal dan alasan setiap perubahan.

Dokumen serah-terima teknis sebaiknya memuat:

• Diagram wiring final yang mencerminkan pemasangan aktual.
• Daftar terminal, nomor kabel, dan daftar I/O.
• Konfigurasi atau parameter controller dan drive.
• Daftar perangkat yang dipertahankan serta yang diganti.
• Rekaman kode gangguan awal, bila tersedia.
• Prosedur reset dan panduan diagnosis dasar untuk tim pemeliharaan.
• Daftar suku cadang kritis dan referensi modelnya.
• Hasil pengujian dan catatan pekerjaan sesuai kebutuhan proyek.

Dokumentasi yang lengkap mempercepat perbaikan saat gangguan terjadi dan membantu pengadaan suku cadang multi-merek di masa depan. Kelevator memasok suku cadang lift multi-merek untuk importir B2B, distributor, kontraktor pemeliharaan, perusahaan modernisasi, dan pembeli OEM; untuk kebutuhan pengadaan, spesifikasi controller dan daftar interface yang sudah diaudit akan membuat evaluasi produk lebih akurat.

Pertanyaan yang sering diajukan

Apakah elevator controller baru dapat dipakai dengan drive lama?

Bisa pada beberapa proyek, tetapi bukan otomatis. Periksa jenis sinyal perintah, tegangan, feedback encoder, logika rem, parameter drive, dan kebutuhan safety circuit. Konfirmasi menggunakan manual serta diagram dari kedua perangkat.

Kapan controller lama perlu dimodernisasi?

Pertimbangkan modernisasi ketika gangguan berulang, relay atau board kritis sulit diperoleh, diagram tidak lagi akurat, kebutuhan fungsi telah berubah, atau diagnosis memakan waktu berlebihan. Kondisi wiring dan perangkat lapangan juga perlu diperiksa agar masalah tidak hanya berpindah ke controller baru.

Apakah jumlah lantai cukup untuk menentukan controller?

Tidak. Jumlah lantai membantu menghitung kebutuhan tombol dan sinyal, tetapi pemilihan juga bergantung pada jenis penggerak, jumlah pintu, I/O, mode khusus, drive, operator pintu, perangkat akses, dan sistem keselamatan.

Apa kesalahan terbesar saat mengganti controller lift?

Kesalahan umum adalah memesan berdasarkan foto panel atau merek saja, tanpa audit wiring dan interface. Kesalahan lain adalah mengabaikan operator pintu, kapasitas output, rangkaian keselamatan, kebutuhan commissioning, serta dokumentasi akhir.

Langkah berikutnya adalah menyusun inventaris teknis controller lama, drive, operator pintu, fixture, dan rangkaian keselamatan. Dengan data tersebut, tim pengadaan dan teknis dapat membandingkan hardware controller pengganti berdasarkan kompatibilitas nyata, bukan asumsi.
