Elevator counterweight adalah massa penyeimbang pada lift traksi yang bekerja berlawanan dengan kabin. Fungsinya bukan sekadar “menambah beban”, melainkan menyeimbangkan berat kabin dan sebagian beban nominal agar motor, mesin traksi, tali baja, serta sistem rem bekerja dalam rentang beban yang dirancang.
Pada praktik pemeliharaan, masalah pada counterweight elevator dapat muncul sebagai suara gesekan di hoistway, sepatu pemandu aus, bobot pengisi longgar, korosi pada rangka, atau jarak bebas yang tidak memadai. Pemeriksaan harus mencakup komponen penahan, sambungan, lintasan rel, dan kondisi keseluruhan sistem, bukan hanya total berat counterweight.
Mengapa lift traksi menggunakan counterweight
Lift traksi memakai counterweight untuk mengurangi energi yang diperlukan saat kabin bergerak. Sistem ini biasanya dirancang agar counterweight mendekati gabungan berat kabin kosong dan sebagian tertentu dari kapasitas angkutnya. Nilai tepatnya bergantung pada desain pabrikan, rasio tali, kapasitas lift, dan konfigurasi mesin.
Saat kabin membawa beban ringan, counterweight cenderung lebih berat. Sebaliknya, saat kabin penuh, kabin menjadi sisi yang lebih berat. Mesin traksi hanya perlu mengatasi selisih berat antara kedua sisi, ditambah gesekan dan kebutuhan percepatan, bukan mengangkat seluruh massa kabin dari nol.
Manfaat utama penggunaan elevator counterweight meliputi:
- Mengurangi torsi kerja yang dibutuhkan motor penggerak.
- Membantu efisiensi operasi lift traksi.
- Menjaga traksi antara tali baja dan sheave dalam kondisi desain.
- Mengurangi beban dinamis pada sistem ketika kabin naik atau turun.
- Mendukung kualitas perjalanan yang lebih stabil bila seluruh sistem tersetel dengan benar.
Counterweight bukan komponen yang dapat diubah secara sembarangan untuk mengatasi keluhan lift. Menambah atau mengurangi massa tanpa perhitungan dapat memengaruhi arus motor, perilaku leveling, traksi tali, jarak bebas di hoistway, dan kinerja perangkat keselamatan. Perubahan berat harus mengikuti data teknis lift serta prosedur pihak yang berwenang.
Rangka counterweight dan bobot pengisi

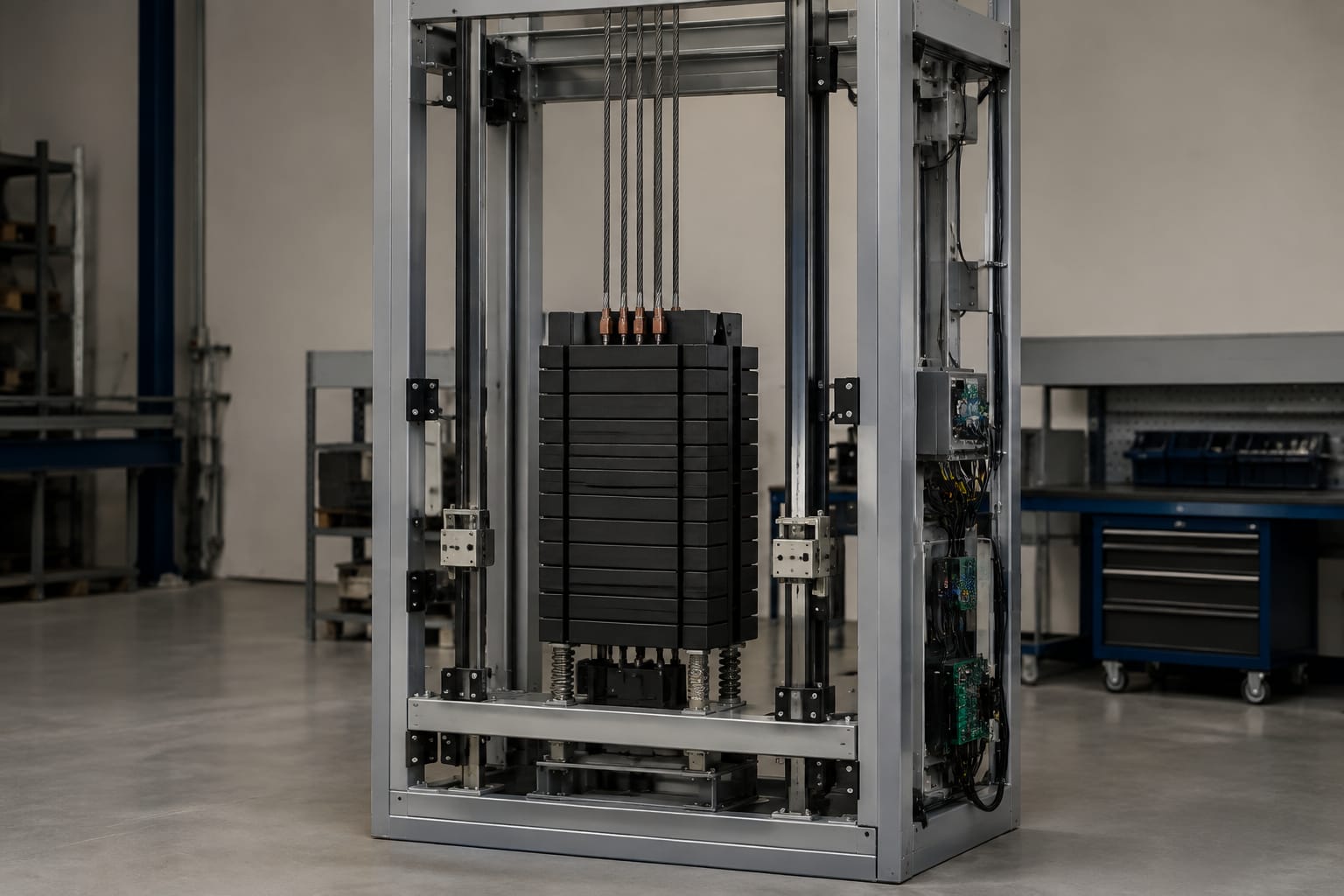

Susunan counterweight umumnya terdiri dari rangka atau counterweight frame dan sejumlah bobot pengisi (filler weights). Rangka menahan bobot-bobot tersebut, menyediakan titik sambungan untuk sistem suspensi, serta membawa sepatu pemandu yang bergerak di sepanjang rel counterweight.
Fungsi rangka counterweight
Rangka adalah struktur utama yang meneruskan gaya dari tali suspensi ke massa counterweight. Bentuknya dapat berbeda menurut merek, kapasitas, tipe rel, dan tata letak hoistway. Secara umum, rangka mencakup batang samping, bagian atas untuk sambungan suspensi, serta elemen bawah atau perangkat penahan bobot.
Pada inspeksi rangka, perhatikan:
- Retak, deformasi, atau bekas benturan pada struktur.
- Korosi yang mengurangi kondisi material atau mengganggu sambungan.
- Kondisi baut, mur, pin, pengunci, dan pelat penahan.
- Kelurusan rangka terhadap rel pemandu.
- Tanda bobot bergeser atau menekan bagian rangka secara tidak normal.
- Kesesuaian titik gantung dan sambungan dengan konfigurasi asli lift.
Rangka yang bengkok dapat menyebabkan sepatu pemandu bekerja miring terhadap rel. Gejalanya dapat berupa keausan tidak merata, bunyi berisik, getaran, atau gesekan berulang di area tertentu sepanjang lintasan.
Bobot pengisi dan perangkat retensi
Bobot pengisi memberikan massa yang dibutuhkan sistem. Material, ukuran, ketebalan, bentuk lubang, dan metode penyusunannya tidak selalu sama pada tiap lift. Karena itu, bobot yang tampak serupa belum tentu kompatibel.
Selain bobot itu sendiri, perangkat retensi sama pentingnya. Perangkat ini dapat berupa pelat penahan, baut, pengunci, atau susunan penahan lain yang memastikan bobot tidak bergerak maupun keluar dari rangka saat lift beroperasi atau mengalami kondisi abnormal.
Kesalahan umum adalah mengganti bobot hanya berdasarkan perkiraan dimensi atau berat total. Sebelum pengadaan, konfirmasi:
| Parameter | Mengapa perlu diperiksa |
|---|---|
| Dimensi panjang, lebar, dan tebal | Menentukan apakah bobot dapat masuk dan tersusun benar dalam rangka |
| Berat per keping | Memengaruhi total counterweight dan keseimbangan sistem |
| Material serta kondisi permukaan | Berpengaruh pada daya tahan, korosi, dan kecocokan penggunaan |
| Bentuk lubang atau slot | Harus sesuai dengan batang atau sistem pengikat rangka |
| Urutan susunan bobot | Menjaga posisi pusat massa dan kerja retensi |
| Komponen penahan | Mencegah bobot melonggar, bergeser, atau jatuh |
Jangan mengandalkan berat nominal kabin saja untuk menentukan kebutuhan bobot. Data pengaturan counterweight, kapasitas terpasang, berat kabin aktual, dan konfigurasi suspensi perlu diperiksa bersama.
Sepatu pemandu dan rel pemandu counterweight

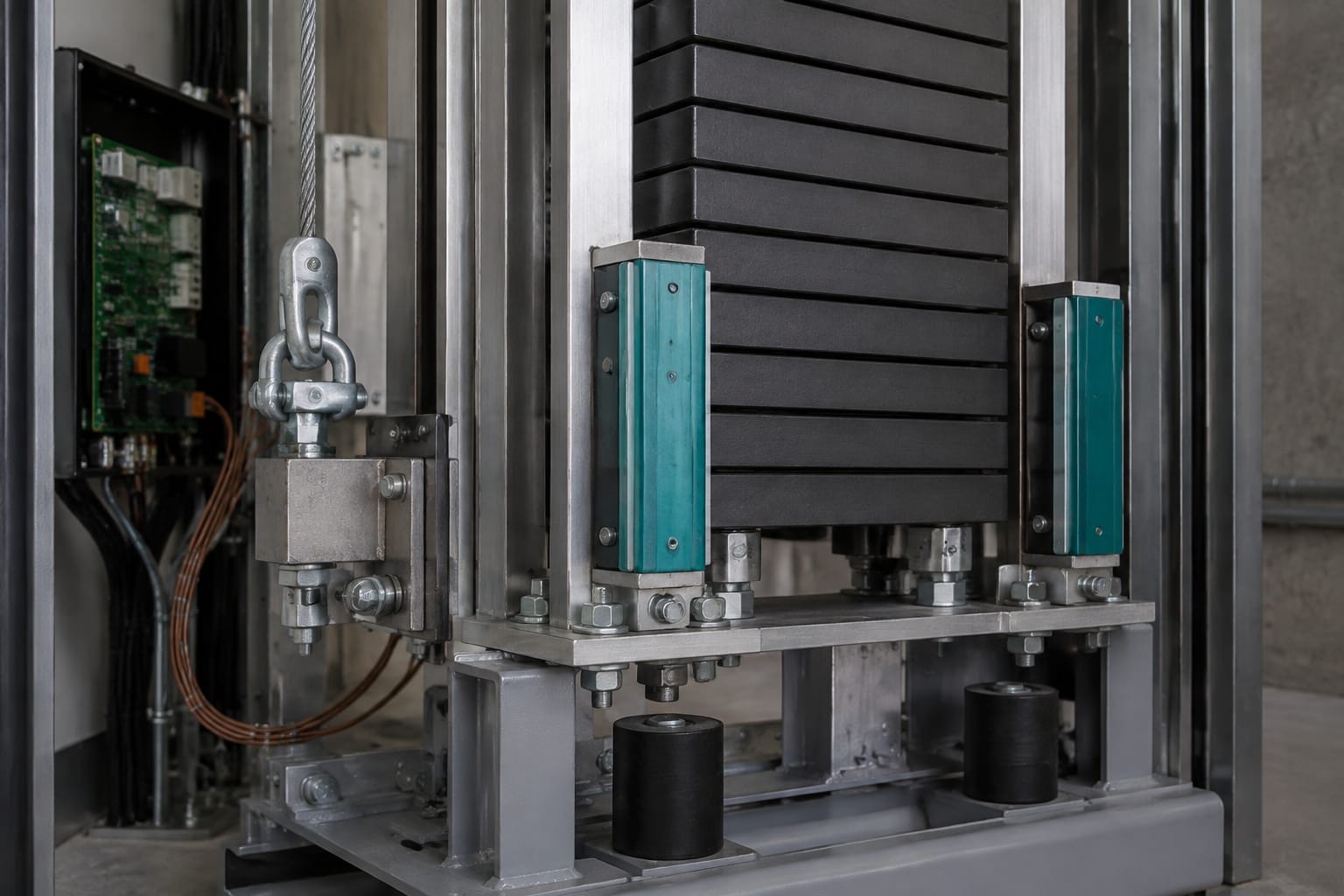

Counterweight bergerak naik dan turun dengan bantuan sepatu pemandu (guide shoes) yang mengapit atau bersentuhan dengan rel pemandu. Komponen ini menjaga rangka tetap berada pada lintasan yang benar dan membatasi gerakan lateral.
Jenis sepatu pemandu dapat menggunakan pelapis luncur, elemen elastomer, atau desain rol, bergantung pada tipe dan kecepatan lift. Pada banyak aplikasi, bagian aus atau lining dapat menjadi komponen pengganti yang terpisah dari rumah sepatu.
Untuk kebutuhan yang sesuai dengan profil rel tertentu, pembeli dapat menilai detail produk seperti sepatu pemandu counterweight hollow rail dengan boot toe dan lining. Produk pengganti tetap harus divalidasi terhadap ukuran rel, bentuk kepala rel, konstruksi rangka, dan referensi komponen lift yang dipasang.
Hubungan sepatu pemandu dengan kondisi rel
Keausan sepatu pemandu tidak selalu berarti masalahnya hanya ada pada sepatu. Rel yang kotor, berkarat, tidak lurus, sambungan rel bermasalah, atau braket rel longgar dapat mempercepat kerusakan pelapis.
Periksa rel counterweight untuk kondisi berikut:
- Kotoran, kerak, oli berlebih, atau benda asing pada bidang luncur.
- Korosi atau kerusakan permukaan yang dapat mengikis lining.
- Sambungan rel yang tidak rata atau memiliki perubahan posisi.
- Braket dan pengikat rel yang longgar.
- Kelurusan rel sepanjang lintasan counterweight.
- Bekas kontak tidak normal pada sisi rel.
Jangan mencampur material pelapis atau model sepatu pemandu tanpa memeriksa rancangan aslinya. Kekerasan lining, profil kontak, dan celah kerja dapat memengaruhi kebisingan, gaya gesek, serta umur pakai komponen.
Untuk aplikasi yang menggunakan konfigurasi M-type, sepatu pemandu counterweight hollow rail dengan M-type boot lining dapat dijadikan referensi kategori. Pastikan pembelian tidak hanya didasarkan pada nama tipe; minta atau bandingkan gambar, ukuran, posisi lubang, dan detail kepala sepatu.
Kompensasi dan sambungan suspensi
Counterweight terhubung ke sistem suspensi lift, umumnya melalui tali baja atau media suspensi lain yang melintasi sheave traksi. Pada lift dengan lintasan perjalanan tertentu, sistem juga dapat memiliki kompensasi untuk mengelola perubahan berat efektif tali saat posisi kabin berpindah.
Sambungan suspensi pada counterweight perlu diperiksa sebagai satu rangkaian dengan tali, sheave, perangkat terminasi, dan titik gantung. Area ini membawa beban besar dan tidak boleh ditangani berdasarkan asumsi visual semata.
Hal yang perlu dikonfirmasi meliputi:
- Jumlah, diameter, dan susunan tali atau media suspensi.
- Kondisi titik terminasi dan perangkat pengunci.
- Posisi sambungan terhadap rangka counterweight.
- Keseragaman pembebanan antar tali sesuai metode pemeriksaan yang berlaku.
- Kondisi sheave, alur sheave, dan tanda selip.
- Keberadaan serta kondisi sistem kompensasi bila memang dipasang.
Sistem kompensasi bukan fitur universal pada setiap lift. Jangan menambahkan, melepas, atau mengganti komponen kompensasi tanpa dokumen teknis desain lift. Perubahan tersebut dapat mengubah perilaku dinamis dan kerja sistem keselamatan.
Pertimbangan jarak bebas dan retensi
Counterweight bergerak di hoistway yang sama dengan kabin, sehingga jarak bebas terhadap buffer, bagian bawah hoistway, struktur bangunan, kabel, dan komponen lain merupakan aspek keselamatan mendasar. Jarak tersebut ditentukan oleh desain lift dan standar yang berlaku pada instalasinya.
Ketika melakukan modernisasi atau penggantian rangka, jangan hanya memastikan komponen “muat”. Pemeriksaan harus mencakup posisi counterweight pada perjalanan penuh, kondisi kompresi buffer, ruang lari lebih (runby), dan potensi interferensi dengan peralatan hoistway.
Perangkat retensi bobot juga harus selalu lengkap. Risiko bobot bergeser atau keluar dari rangka meningkat bila:
- Pelat penahan hilang atau terpasang tidak benar.
- Baut pengunci aus, longgar, atau tidak sesuai.
- Susunan bobot tidak mengikuti konfigurasi rangka.
- Rangka mengalami deformasi atau korosi.
- Ada komponen pengganti dengan ukuran yang tidak sesuai.
- Counterweight pernah mengalami benturan dengan buffer atau struktur lain.
Retensi bukan komponen kosmetik. Ketidaklengkapan pada bagian ini dapat menciptakan bahaya serius di hoistway dan memerlukan tindakan korektif sebelum lift dikembalikan ke operasi.
Temuan keausan dan inspeksi yang umum
Pemeriksaan elevator counterweight idealnya dilakukan dalam jadwal pemeliharaan terencana serta setelah insiden seperti aktivasi buffer, pekerjaan di hoistway, suara abnormal, atau gangguan perjalanan yang tidak biasa.
Berikut temuan yang sering dijumpai beserta arah pemeriksaan awalnya:
| Temuan | Kemungkinan penyebab | Tindakan pemeriksaan |
|---|---|---|
| Lining sepatu pemandu aus pada satu sisi | Rel tidak lurus, rangka miring, atau celah tidak tepat | Periksa rel, kelurusan rangka, dan kondisi sepatu |
| Bunyi gesek atau ketukan saat berjalan | Lining aus, rel kotor, sambungan rel bermasalah, atau komponen longgar | Inspeksi lintasan penuh dan seluruh pengikat |
| Bobot tampak bergerak | Retensi longgar, susunan salah, atau rangka berubah bentuk | Hentikan penggunaan sesuai prosedur dan periksa sistem penahan |
| Korosi pada rangka | Kelembapan, kebocoran, atau kondisi hoistway | Nilai tingkat korosi dan sumber paparan |
| Bekas benturan pada bagian bawah | Kontak dengan buffer atau kondisi perjalanan abnormal | Periksa buffer, jarak bebas, dan penyebab kejadian |
| Keausan cepat berulang setelah penggantian sepatu | Akar masalah berada pada rel atau alignment | Jangan hanya mengganti lining; periksa geometri sistem |
Catatan inspeksi sebaiknya mencatat lokasi, kondisi visual, tingkat keausan, komponen yang diganti, dan hasil pemeriksaan setelah perbaikan. Dokumentasi ini membantu membedakan keausan normal dari pola berulang yang menunjukkan masalah pada rel, alignment, atau pemasangan.
Identifikasi suku cadang pengganti
Mengidentifikasi suku cadang counterweight dengan benar perlu lebih dari nama merek lift. Pada lift yang telah dimodernisasi atau menerima perbaikan bertahap, komponen terpasang dapat berbeda dari konfigurasi awal.
Mulailah dengan mengumpulkan data berikut sebelum meminta penawaran atau memesan komponen:
- Merek, model, nomor unit, dan tahun pemasangan jika tersedia.
- Foto menyeluruh rangka counterweight dari sisi depan, samping, dan area sepatu pemandu.
- Foto detail komponen yang rusak, termasuk nomor part atau tanda cetak bila ada.
- Ukuran rel dan profil area kontak sepatu pemandu.
- Dimensi rumah sepatu, posisi lubang baut, serta ukuran lining.
- Dimensi dan berat bobot pengisi bila penggantian mencakup filler weights.
- Konfirmasi apakah yang dibutuhkan adalah komponen lengkap, lining saja, atau perangkat retensi.
- Riwayat modifikasi, penggantian rel, atau pekerjaan modernisasi yang relevan.
Untuk proyek yang memakai desain rel atau sepatu yang berbeda, lihat juga auxiliary rail guide boots untuk counterweight dengan boot head dan lining. Keterangan kompatibilitas pada kategori produk perlu diperlakukan sebagai titik awal verifikasi, bukan pengganti pemeriksaan ukuran dan konfigurasi unit di lokasi.
Kelevator memasok suku cadang elevator multi-merek untuk importir B2B, distributor, kontraktor pemeliharaan, perusahaan modernisasi, dan pembeli OEM. Dalam proses pengadaan, data identifikasi yang lengkap membantu membandingkan opsi pengganti berdasarkan kecocokan teknis, bukan hanya harga atau kemiripan bentuk.
Tindakan keselamatan saat bekerja pada counterweight
Pekerjaan pada counterweight melibatkan massa bergerak, ruang hoistway, tali suspensi, dan risiko jatuh. Pekerjaan ini harus dilakukan oleh teknisi lift yang kompeten, dengan isolasi sistem dan prosedur keselamatan sesuai peraturan, manual pabrikan, serta kondisi lokasi.
Langkah keselamatan utama mencakup:
- Keluarkan lift dari layanan dan amankan akses ke area kerja.
- Terapkan prosedur isolasi energi serta verifikasi kondisi sebelum bekerja.
- Jangan berada di bawah counterweight atau kabin yang tidak diamankan.
- Gunakan metode penyanggaan dan pengamanan yang dirancang untuk beban terkait.
- Jangan melepas perangkat retensi bobot sebelum massa dan rangka telah ditopang secara benar.
- Pastikan komunikasi jelas antar teknisi di ruang mesin, car top, pit, dan area akses lain.
- Periksa kondisi buffer, pit, rel, dan jalur perjalanan sebelum menjalankan lift kembali.
- Lakukan uji dan pemeriksaan akhir sesuai prosedur yang berlaku setelah komponen dipasang.
Mengganjal, mengangkat, atau menahan counterweight dengan alat yang tidak sesuai dapat menyebabkan pergerakan tak terkendali. Demikian pula, jangan menggunakan bobot pengganti sementara, material bekas yang tidak teridentifikasi, atau pengikat nonstandar untuk mengembalikan lift ke operasi.
Counterweight elevator yang sehat bergantung pada keseimbangan massa, rangka yang utuh, sepatu pemandu yang sesuai, rel yang baik, serta retensi yang lengkap. Untuk penggantian komponen, cocokkan data unit, ukuran fisik, dan fungsi keselamatan sebelum memilih part, lalu jadwalkan pemasangan serta verifikasi oleh teknisi yang kompeten.
