Panduan Door Drive Lift: Motor, Kontroler, dan Penyetelan

Door drive adalah sistem penggerak yang membuka dan menutup pintu lift secara terkendali. Sistem ini tidak hanya terdiri dari motor: kontroler, sabuk atau mekanisme transmisi, sensor posisi, sakelar batas, dan rangkaian pengaman harus bekerja sebagai satu kesatuan. Gangguan pada salah satu bagian dapat membuat pintu lambat, membentur, membuka kembali, atau menyebabkan lift berhenti karena pintu tidak terverifikasi tertutup.

Saat mengganti door drive, nomor part saja belum cukup untuk memastikan kecocokan. Teknisi dan pembeli perlu mencocokkan tipe motor, tegangan, metode umpan balik, antarmuka kontroler, rasio transmisi, hingga parameter operasional. Penyetelan mekanis dan commissioning sesudah pemasangan sama pentingnya dengan pemilihan komponen.

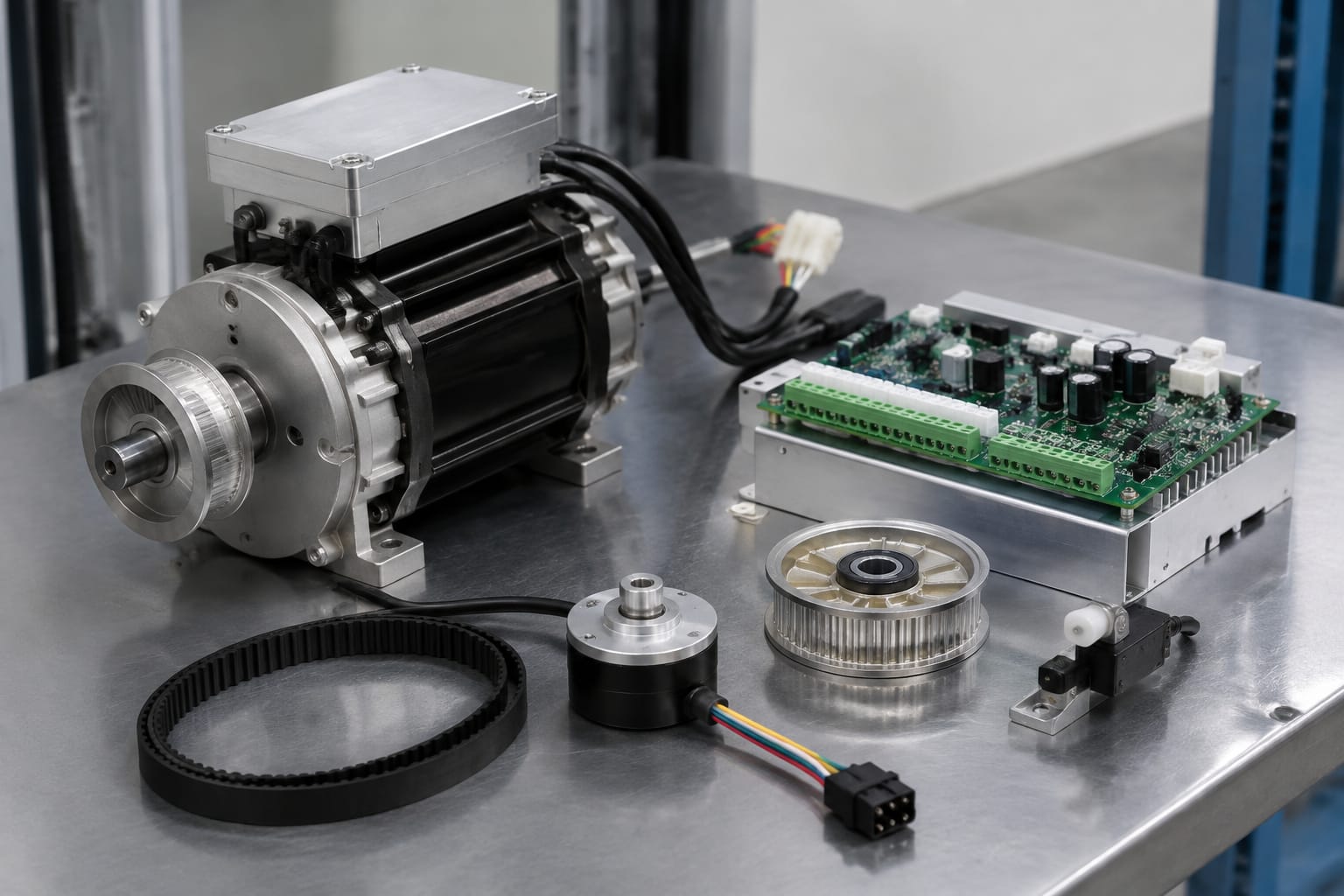

Bagian-bagian dalam sistem door drive lift

Pada lift penumpang maupun barang, door drive umumnya berada di atas pintu kabin. Motor memutar pulley atau gearbox untuk menggerakkan sabuk, tali, atau linkage yang menggeser daun pintu. Gerakan pintu kabin kemudian diteruskan ke pintu lantai melalui vane atau coupler saat kabin berada tepat di zona lantai.

Komponen utamanya meliputi:

Motor pintu, sebagai sumber torsi untuk membuka, menutup, dan menahan gerakan pintu sesuai perintah kontroler.
Kontroler pintu atau drive board, yang mengatur arah putaran, kecepatan, percepatan, perlambatan, serta respons saat ada hambatan.
Mekanisme transmisi, misalnya pulley dan timing belt, kabel baja, gearbox, lengan penggerak, atau sistem hanger.
Door hanger dan roller, yang menopang daun pintu dan memastikan pergerakan lurus di rel.
Rel pintu, yang harus bersih, lurus, dan tidak aus berlebihan agar beban motor tetap wajar.
Vane, clutch, atau coupler pintu, yang menghubungkan pintu kabin dengan pintu lantai pada saat operasi normal.
Sensor umpan balik, seperti encoder, Hall sensor, atau pembaca posisi lain yang memberi informasi gerak motor kepada kontroler.
Limit switch atau sensor posisi, untuk mendeteksi batas buka, batas tutup, atau posisi referensi.
Sensor pengaman pintu, termasuk photocell, light curtain, contact safety edge, atau sensor deteksi hambatan.
Kunci pintu lantai dan rangkaian interlock, yang memastikan pintu lantai terkunci sebelum lift dapat berjalan.

Pembagian ini penting saat diagnosis. Misalnya, pintu yang berat belum tentu membutuhkan motor baru. Roller yang macet, belt longgar, rel kotor, atau pintu lantai yang tidak sejajar dapat membuat motor dan drive board terlihat bermasalah padahal sumber gangguannya mekanis.

Motor pintu AC, DC, dan PMSM

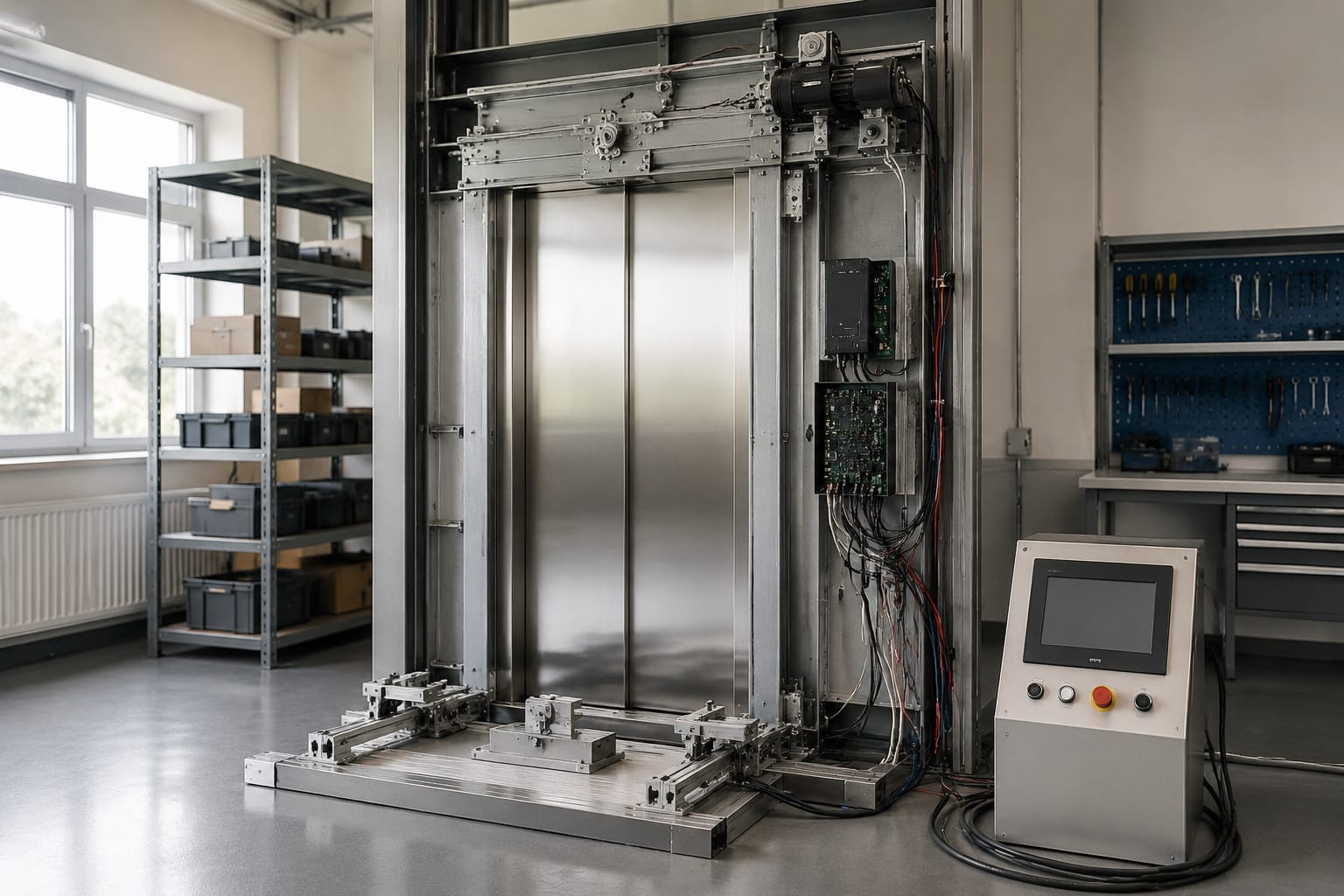

Panduan Door Drive Lift: Motor, Kontroler, dan Penyetelan

Jenis motor menentukan cara kontroler mengatur torsi dan kecepatan. Sistem lama dan sistem modern dapat memakai arsitektur berbeda, sehingga penggantian motor harus mempertahankan kesesuaian dengan desain door operator.

Jenis motor	Karakter umum	Kelebihan	Hal yang perlu diperiksa
Motor AC	Umum pada rancangan tertentu, dapat memakai motor induksi satu atau tiga fase	Konstruksi relatif sederhana	Tegangan, jumlah fase, kapasitor bila ada, metode pembalikan arah, dan kontroler yang kompatibel
Motor DC	Banyak dipakai pada operator pintu generasi lama atau sistem dengan pengaturan kecepatan DC	Pengaturan torsi dan arah dapat langsung pada sistem yang sesuai	Tegangan nominal, arus, polaritas, jenis sikat atau brushless, serta kondisi komutator untuk motor brushed
Motor PMSM	Motor magnet permanen sinkron, lazim pada sistem yang memerlukan kontrol presisi	Respons torsi baik dan kontrol kecepatan presisi dengan drive yang sesuai	Jumlah kutub, urutan fase, encoder atau Hall sensor, parameter motor, dan kecocokan drive board

Motor AC tidak dapat otomatis menggantikan motor DC atau PMSM hanya karena ukuran fisiknya serupa. Kontroler dirancang untuk menghasilkan jenis keluaran tertentu. Memasang motor yang salah dapat menyebabkan motor tidak bergerak, bergetar, terlalu panas, atau merusak komponen elektronika pengendali.

Torsi lebih penting daripada hanya daya motor

Daya motor merupakan salah satu data pembanding, tetapi bukan satu-satunya dasar pemilihan. Door drive membutuhkan torsi cukup untuk menggerakkan massa pintu, mengatasi tahanan roller dan transmisi, serta tetap mampu merespons hambatan dengan aman. Torsi yang terlalu kecil menyebabkan pintu lambat atau gagal menutup. Sebaliknya, motor atau parameter torsi yang terlalu agresif dapat meningkatkan risiko pintu membentur keras dan mempercepat keausan mekanis.

Perhatikan pula arah pemasangan poros, diameter pulley, panjang poros, bentuk flange, posisi konektor, serta ruang yang tersedia pada operator. Kesamaan tegangan tidak menjamin motor dapat dipasang dan dikendalikan dengan benar.

Kontroler pintu dan drive board

Kontroler pintu menerima perintah dari sistem lift dan menerjemahkannya menjadi gerakan pintu yang terukur. Pada banyak desain, istilah door controller, door drive, dan drive board merujuk pada bagian pengendalian yang saling terkait, walaupun susunan fisiknya dapat berbeda menurut merek dan model.

Fungsi utama kontroler mencakup:

Menjalankan urutan buka, tahan buka, dan tutup.
Mengatur kecepatan, percepatan, dan perlambatan.
Memberikan torsi awal agar pintu mulai bergerak.
Memantau arus motor atau sinyal umpan balik untuk mendeteksi hambatan.
Mengelola input photocell, light curtain, safety edge, dan limit.
Mengirim status atau fault tertentu ke kontroler utama lift.
Menghentikan atau membuka kembali pintu sesuai logika pengaman sistem.

Pada pengadaan pengganti, identifikasi kode board, revisi perangkat keras, konfigurasi konektor, firmware bila relevan, serta tegangan input. Jangan menyamakan board berdasarkan bentuk atau jumlah terminal saja. Board yang tampak identik dapat memakai pinout, parameter default, atau protokol komunikasi yang berbeda.

Untuk kebutuhan komponen yang secara spesifik mengarah ke sistem Hitachi, pembeli dapat membandingkan detail produk motor dan control board pintu Hitachi HGP dengan data komponen lama. Pastikan kode dan konfigurasi teknisnya tetap diverifikasi terhadap unit yang terpasang.

Kapan board perlu diganti?

Penggantian drive board patut dipertimbangkan bila catu daya ke board benar, kabel dan konektor baik, mekanisme pintu ringan saat digerakkan manual sesuai prosedur, tetapi keluaran motor tetap tidak normal atau fault mengarah ke pengendali. Indikasi lain dapat berupa komponen terbakar, kapasitor rusak secara visual, terminal longgar karena panas, atau kerusakan berulang yang telah dikonfirmasi lewat pemeriksaan.

Namun, board tidak boleh langsung dijadikan tersangka utama. Arus motor yang tinggi akibat pintu seret dapat merusak atau memicu proteksi board. Mengganti board tanpa memperbaiki beban mekanis berisiko mengulangi masalah.

Umpan balik, limit, dan sensor keselamatan

Kontroler memerlukan informasi posisi dan kondisi pintu agar dapat menghentikan gerakan pada waktu yang tepat. Informasi itu dapat berasal dari encoder motor, Hall sensor, limit switch mekanis, sensor magnetik, atau kombinasi beberapa perangkat.

Encoder memberi pulsa yang memungkinkan kontroler memantau putaran dan arah motor. Sistem dengan encoder biasanya memerlukan kecocokan resolusi, jenis sinyal, suplai sensor, konektor, dan urutan kabel. Kesalahan sambungan encoder dapat menyebabkan pintu bergerak tidak stabil, arah pembacaan terbalik, atau fault umpan balik.

Limit buka dan tutup memberi referensi posisi akhir. Pada beberapa operator, limit bersifat fisik dan dapat disetel; pada sistem lain, posisi dipelajari melalui parameter atau pembacaan encoder. Limit yang salah posisi dapat membuat pintu berhenti sebelum rapat, menekan mekanisme terlalu jauh, atau gagal menyelesaikan siklus.

Light curtain dan photocell mendeteksi objek di area masuk. Saat jalur sensor terputus ketika pintu menutup, kontroler umumnya harus menghentikan penutupan atau membuka kembali sesuai rancangan sistem. Sensor ini bukan pengganti penyetelan gaya tutup yang benar; keduanya harus berfungsi.

Interlock pintu lantai adalah bagian keselamatan yang terpisah tetapi berkaitan langsung dengan hasil kerja door drive. Pintu kabin mungkin terlihat tertutup, tetapi lift tidak boleh berjalan bila penguncian pintu lantai belum tervalidasi oleh rangkaian keselamatan.

Jangan membypass sensor, interlock, atau input keselamatan untuk “menguji cepat”. Praktik tersebut dapat menciptakan bahaya dan menutupi penyebab gangguan yang sebenarnya.

Gejala umum kerusakan door drive

Gejala pintu perlu dibaca bersama kondisi mekanis, catatan fault, dan pengukuran listrik. Berikut pola yang sering ditemukan.

Gejala	Kemungkinan penyebab	Pemeriksaan awal
Pintu tidak bergerak	Catu daya, fault board, kabel putus, limit aktif, motor gagal	Periksa fault, tegangan sesuai prosedur, konektor, dan posisi limit
Pintu bergerak lambat	Rel kotor, roller aus, belt bermasalah, parameter kecepatan, motor lemah	Uji kelancaran mekanis, kondisi transmisi, lalu parameter
Pintu tersentak atau bergetar	Encoder/Hall sensor, belt aus, pulley longgar, parameter akselerasi	Periksa sinyal feedback, kekencangan belt, dan sambungan mekanis
Pintu menutup lalu membuka lagi	Light curtain aktif, hambatan mekanis, gaya tutup terlalu rendah, sensor salah baca	Bersihkan dan uji sensor, cek keselarasan daun pintu
Pintu membentur saat akhir gerak	Limit atau posisi belajar salah, perlambatan tidak tepat, belt/stopper bermasalah	Periksa posisi batas, parameter deselerasi, dan stopper
Motor atau board panas	Pintu berat, motor tidak sesuai, output board bermasalah, siklus berlebih	Periksa beban mekanis dan data nominal motor terlebih dahulu
Lift tidak jalan setelah pintu tertutup	Kontak pintu, interlock, vane/coupler, posisi tutup belum tervalidasi	Periksa status safety chain dan keselarasan sistem pintu

Satu gejala dapat memiliki lebih dari satu penyebab. Karena itu, hindari penggantian berdasarkan gejala semata. Urutan diagnosis yang efektif adalah memeriksa keselamatan dan fault, memastikan mekanisme bebas macet, memeriksa input sensor, lalu menguji motor dan kontroler.

Cocokkan spesifikasi motor dan kontroler

Sebelum membeli motor pintu atau drive board, kumpulkan data dari unit lama dan door operator. Foto label, konektor, posisi pemasangan, serta wiring yang terdokumentasi sangat membantu proses identifikasi.

Gunakan daftar pemeriksaan berikut:

Nomor part lengkap, merek, model operator, dan revisi komponen.
Jenis motor: AC, DC brushed, DC brushless, atau PMSM.
Tegangan nominal, arus, daya, kecepatan nominal, dan data torsi bila tersedia.
Jenis konektor, jumlah pin, bentuk keying, serta pinout.
Ada atau tidaknya encoder, Hall sensor, thermal protector, atau rem.
Diameter dan panjang poros, bentuk dudukan, arah putaran, dan pulley.
Tegangan input serta tipe output pada drive board.
Versi firmware atau parameter khusus, bila tercantum pada dokumentasi.
Jumlah dan lebar daun pintu, jenis bukaan, dan konfigurasi door operator.
Kondisi belt, hanger, roller, rel, vane, dan pintu lantai.

Untuk komponen motor dan board yang ditujukan bagi aplikasi Hitachi, pilihan door motor drive board Hitachi dapat dijadikan titik awal pencocokan kode dan konfigurasi. Jangan menganggap setiap komponen dalam satu keluarga merek selalu saling tukar tanpa verifikasi teknis.

Hindari substitusi tanpa validasi

Substitusi dapat masuk akal bila spesifikasi listrik, mekanis, antarmuka, dan fungsi keselamatan benar-benar ekuivalen. Namun, ada beberapa batasan penting:

Motor dengan tegangan sama bisa memiliki konstanta torsi dan sinyal feedback berbeda.
Drive board dengan konektor sama bisa memakai pemetaan pin berbeda.
Encoder dengan jumlah kabel atau tipe output berbeda mungkin tidak dapat dibaca oleh kontroler lama.
Pulley yang berbeda diameter mengubah kecepatan linear pintu dan beban motor.
Parameter dari operator pintu lain tidak dapat diasumsikan aman pada unit yang berbeda.

Jika data belum lengkap, lebih baik tahan pemasangan hingga kode, diagram, dan spesifikasi minimum dapat dibandingkan. Ini mengurangi risiko kerusakan board, gangguan pintu, dan pekerjaan ulang di lokasi.

Penyetelan parameter dan keselarasan mekanis

Door drive yang cocok tetap tidak akan bekerja baik bila mekanisme tidak selaras. Lakukan pekerjaan mekanis terlebih dahulu, kemudian atur parameter kontroler sesuai manual door operator dan prosedur keselamatan yang berlaku di lokasi.

Pemeriksaan mekanis sebelum memberi daya

Dengan sumber energi diisolasi sesuai prosedur kerja, periksa hal berikut:

Rel bersih dan tidak mengalami deformasi yang menghambat roller.
Roller hanger berputar baik, tidak aus berlebihan, dan daun pintu tidak turun.
Belt, kabel, atau linkage memiliki kondisi serta ketegangan sesuai desain operator.
Pulley, baut dudukan motor, dan sambungan transmisi tidak longgar.
Celah antar daun pintu dan ambang tidak menyebabkan gesekan.
Vane atau coupler sejajar dengan perangkat penggerak pintu lantai.
Pintu lantai, kunci, dan kontak pintu bekerja tanpa beban berlebih dari pintu kabin.

Pintu harus dapat bergerak mulus secara mekanis sesuai metode yang diizinkan produsen. Jangan memakai parameter torsi tinggi untuk mengompensasi roller macet atau rel yang rusak.

Parameter yang biasanya diperiksa

Nama parameter berbeda antar kontroler, tetapi konsepnya umumnya sama:

arah buka dan tutup motor;
mode belajar posisi atau jarak tempuh;
kecepatan buka dan tutup;
percepatan serta perlambatan;
torsi awal dan batas arus;
sensitivitas deteksi hambatan;
posisi perlambatan sebelum ujung lintasan;
waktu tahan pintu terbuka;
respons terhadap light curtain atau photocell;
logika limit buka dan limit tutup.

Gunakan nilai dari dokumentasi operator atau konfigurasi yang telah divalidasi untuk model yang sama. Jangan menyalin angka parameter dari instalasi lain tanpa menilai ukuran pintu, kondisi mekanis, dan konfigurasi perangkatnya.

Kesalahan yang sering terjadi adalah mengatur kecepatan terlalu tinggi untuk mempercepat layanan. Perubahan ini dapat membuat pintu membentur, memicu reverse tanpa alasan, meningkatkan keausan belt dan roller, atau menimbulkan fault karena arus puncak.

Commissioning sistem pintu

Commissioning memastikan motor, kontroler, sensor, mekanisme, dan rangkaian keselamatan bekerja bersama setelah penggantian atau penyetelan. Pekerjaan ini sebaiknya dilakukan oleh personel kompeten dengan akses pada dokumentasi unit dan prosedur keselamatan lokasi.

Urutan commissioning yang praktis adalah:

Pastikan semua koneksi motor, feedback, sensor, dan grounding terpasang sesuai diagram.
Verifikasi tidak ada benda atau alat tertinggal pada lintasan pintu.
Nyalakan sistem dan baca indikator atau kode fault sebelum menjalankan siklus.
Uji arah gerak dengan kecepatan atau mode commissioning yang disediakan sistem, bila tersedia.
Lakukan proses belajar posisi atau setel batas buka-tutup sesuai desain operator.
Amati pembukaan dan penutupan penuh beberapa kali: gerakan harus halus, tanpa slip, benturan, atau suara abnormal.
Uji light curtain, photocell, safety edge, dan respons terhadap hambatan menggunakan metode yang diizinkan prosedur.
Konfirmasi pintu mencapai kondisi tertutup dan interlock tervalidasi sebelum lift menerima perintah jalan.
Uji pada beberapa lantai bila konfigurasi pintu lantai dapat menimbulkan variasi mekanis.
Catat kode komponen, parameter yang diubah, hasil pengujian, dan temuan mekanis untuk riwayat pemeliharaan.

Commissioning bukan sekadar melihat pintu dapat membuka dan menutup satu kali. Sistem perlu membuktikan bahwa batas posisi, respons sensor, dan verifikasi penguncian bekerja konsisten dalam siklus normal.

FAQ door drive lift

Apakah motor pintu yang tidak berputar pasti rusak?

Belum tentu. Periksa terlebih dahulu catu daya, fault pada kontroler, limit aktif, konektor, kabel, dan sinyal perintah. Motor baru patut dipertimbangkan setelah penyebab eksternal tersebut disingkirkan melalui pemeriksaan yang benar.

Apakah drive board baru langsung dapat digunakan?

Tidak selalu. Board dapat memerlukan parameter motor, proses belajar posisi, konfigurasi sensor, atau firmware yang sesuai. Kecocokan fisik dan konektor saja tidak menjamin sistem siap beroperasi.

Mengapa pintu tetap bermasalah setelah motor diganti?

Penyebabnya bisa berada pada roller, rel, belt, pulley, drive board, sensor feedback, limit, atau pintu lantai. Penggantian motor tanpa inspeksi mekanis dan penyetelan parameter sering tidak menyelesaikan akar masalah.

Data apa yang perlu diberikan saat mencari spare part door drive?

Berikan foto label motor atau board, nomor part, model door operator, foto konektor, tegangan, data sensor feedback, dan foto pemasangan. Informasi ini lebih berguna daripada hanya menyebut merek lift.

Door drive yang andal bergantung pada kecocokan komponen dan penyetelan sistem secara menyeluruh. Untuk kebutuhan pengadaan multi-merek, Kelevator memasok suku cadang lift bagi importir, distributor, kontraktor perawatan, perusahaan modernisasi, dan pembeli OEM; komponen motor board pintu lift dapat ditinjau dengan membandingkan data teknis unit yang terpasang sebelum menentukan pengganti.
