Panduan Elevator Door Sill: Jenis, Aus, dan Penggantian

Elevator door sill adalah ambang beralur di bagian bawah bukaan pintu lift. Komponen ini menjadi jalur pemandu agar daun pintu bergerak lurus saat membuka dan menutup. Alur yang tersumbat, aus, atau berubah bentuk dapat membuat pintu seret, berisik, tidak sejajar, bahkan gagal menutup dengan benar.

Untuk perbaikan atau penggantian, jangan memilih sill hanya berdasarkan lebar pintu. Profil alur, jumlah jalur, panjang, lebar, ketebalan, posisi lubang pemasangan, dan pasangan sistem gantung pintu harus sesuai. Pemeriksaan ini penting terutama pada proyek modernisasi atau pengadaan suku cadang multi-merek.

Fungsi elevator door sill

Elevator door sill menjalankan tiga fungsi utama: memandu bagian bawah panel pintu, menjaga posisi panel sepanjang lintasan, dan membantu mempertahankan celah kerja yang stabil antara daun pintu dengan kusen atau panel pasangannya.

Pada kebanyakan sistem pintu geser, bagian atas pintu ditopang oleh hanger dan roda gantung. Sill di bagian bawah bukan komponen penahan beban utama, tetapi tetap krusial untuk mengendalikan gerakan lateral. Pemandu bawah pada panel masuk ke dalam alur sill sehingga pintu tidak mudah berayun ke depan, ke belakang, atau menyamping saat bergerak.

Bila alur sill kotor atau rusak, pemandu bawah dapat tersangkut. Dampaknya dapat terlihat sebagai berikut:

• Pintu bergerak tersendat, terutama pada fase awal buka atau penutupan terakhir.
• Muncul bunyi gesekan logam, kerikil, atau komponen plastik pada area ambang.
• Celah antarpanel berubah ketika pintu bergerak.
• Panel tampak bergoyang atau tidak stabil saat didorong dengan tangan.
• Operator pintu bekerja lebih berat karena hambatan mekanis meningkat.
• Sistem mendeteksi pintu tidak menutup pada posisi yang diharapkan.

Sill bukan solusi tunggal untuk semua masalah pintu lift. Gangguan yang tampak di area ambang juga dapat berasal dari hanger, roda, pemandu bawah, cam, kopling pintu, atau setelan operator. Karena itu, sill perlu diperiksa sebagai bagian dari sistem pintu, bukan sebagai komponen terpisah.

Perbedaan sill kabin dan sill landing

Istilah car sill dan landing sill sering digunakan bergantian, padahal keduanya berada pada lokasi dan bekerja dalam sistem yang berbeda. Keduanya sama-sama memiliki alur pemandu, tetapi profil serta konfigurasi jalurnya harus mengikuti jenis pintu masing-masing.

Sill kabin ikut bergerak naik dan turun bersama kabin. Karena berada di area pintu yang digunakan penumpang, permukaannya juga perlu tetap aman dilalui dan tidak memiliki tepi tajam. Pada lift barang, sill kabin dapat terpapar roda troli, palet, atau benturan barang sehingga inspeksi deformasi menjadi lebih penting.

Sill landing terpasang tetap di setiap lantai. Komponen ini sering menerima akumulasi pasir, semen, serpihan keramik, dan kotoran lain dari koridor. Pada gedung yang sedang renovasi, area landing perlu mendapat perhatian lebih karena material kecil mudah masuk ke alur dan menghambat pemandu pintu.

Jangan mengasumsikan sill kabin dapat menggantikan sill landing hanya karena panjang atau tampilan luarnya mirip. Jumlah alur, arah bukaan, posisi pemandu, dan pola pemasangan dapat berbeda. Untuk pintu bukaan tengah, bukaan samping, dua panel, atau lebih, konfigurasi jalurnya harus diverifikasi dari unit yang terpasang.

Material dan profil sill yang umum

Paduan aluminium merupakan material yang umum untuk elevator door sill karena relatif ringan, tahan korosi dalam penggunaan normal, dan dapat diekstrusi menjadi profil beralur presisi. Permukaan aluminium juga dapat diberi pola atau tekstur untuk membantu pijakan di area ambang.

Namun, material saja tidak menentukan kecocokan. Dalam pengadaan, profil sill jauh lebih penting daripada sekadar menyebut “sill aluminium”. Profil menentukan bentuk alur, dimensi mulut alur, kedalaman, jarak antarjalur, bentuk bibir sill, dan titik pemasangan.

Paduan aluminium

Sill aluminium banyak digunakan pada lift penumpang dan aplikasi komersial. Keunggulannya meliputi:

• Tahan terhadap korosi dibanding baja biasa pada kondisi lingkungan yang wajar.
• Memiliki pilihan profil ekstrusi yang beragam.
• Lebih mudah ditangani saat instalasi dibanding komponen baja yang lebih berat.
• Dapat menyediakan permukaan ambang yang rapi untuk area pintu.

Keterbatasannya adalah aluminium dapat tergores, tertekan, atau berubah bentuk akibat benturan keras. Hindari penggunaan alat cungkil pada bibir alur saat membersihkan kotoran, karena deformasi kecil pun dapat mengganggu jalur pemandu.

Baja tahan karat atau penutup pelindung

Pada aplikasi tertentu, baja tahan karat dapat dipilih untuk tampilan, ketahanan permukaan, atau kesesuaian dengan rancangan ambang. Ada pula sistem yang menggunakan elemen penutup atau pelat pelindung di sekitar area sill. Kesesuaian harus dinilai berdasarkan rancangan pintu secara keseluruhan, bukan hanya preferensi material.

Baja tahan karat tidak otomatis menyelesaikan masalah kotoran dalam alur. Profil yang tepat, drainase atau housekeeping area, dan rutinitas pembersihan tetap menentukan kelancaran operasi.

Profil berdasarkan sistem pintu

Beberapa variasi profil yang perlu diperiksa sebelum membeli meliputi:

• Jumlah alur pemandu, misalnya satu, dua, atau beberapa jalur.
• Posisi alur terhadap sisi depan dan belakang sill.
• Lebar bukaan alur serta kedalaman alur.
• Bentuk permukaan atas: datar, bertekstur, atau memiliki bibir tertentu.
• Konfigurasi untuk bukaan samping atau bukaan tengah.
• Bentuk ujung sill dan kebutuhan pemotongan di lokasi.
• Pola lubang sekrup, slot, atau metode penguncian lain.

Contoh produk seperti door sill paduan aluminium profil F 60 mm dapat menjadi titik awal untuk memahami bahwa ukuran nominal dan bentuk profil perlu diperiksa bersama gambar teknis atau sampel fisik. Ukuran “60 mm” saja tidak membuktikan kesesuaian dengan sill lama.

Tanda keausan, kerusakan, dan sumbatan

Kegagalan sill sering berkembang bertahap. Pemeriksaan sejak gejala awal dapat mencegah kerusakan lanjut pada pemandu bawah atau ketidaksejajaran panel pintu.

Perhatikan tanda-tanda berikut:

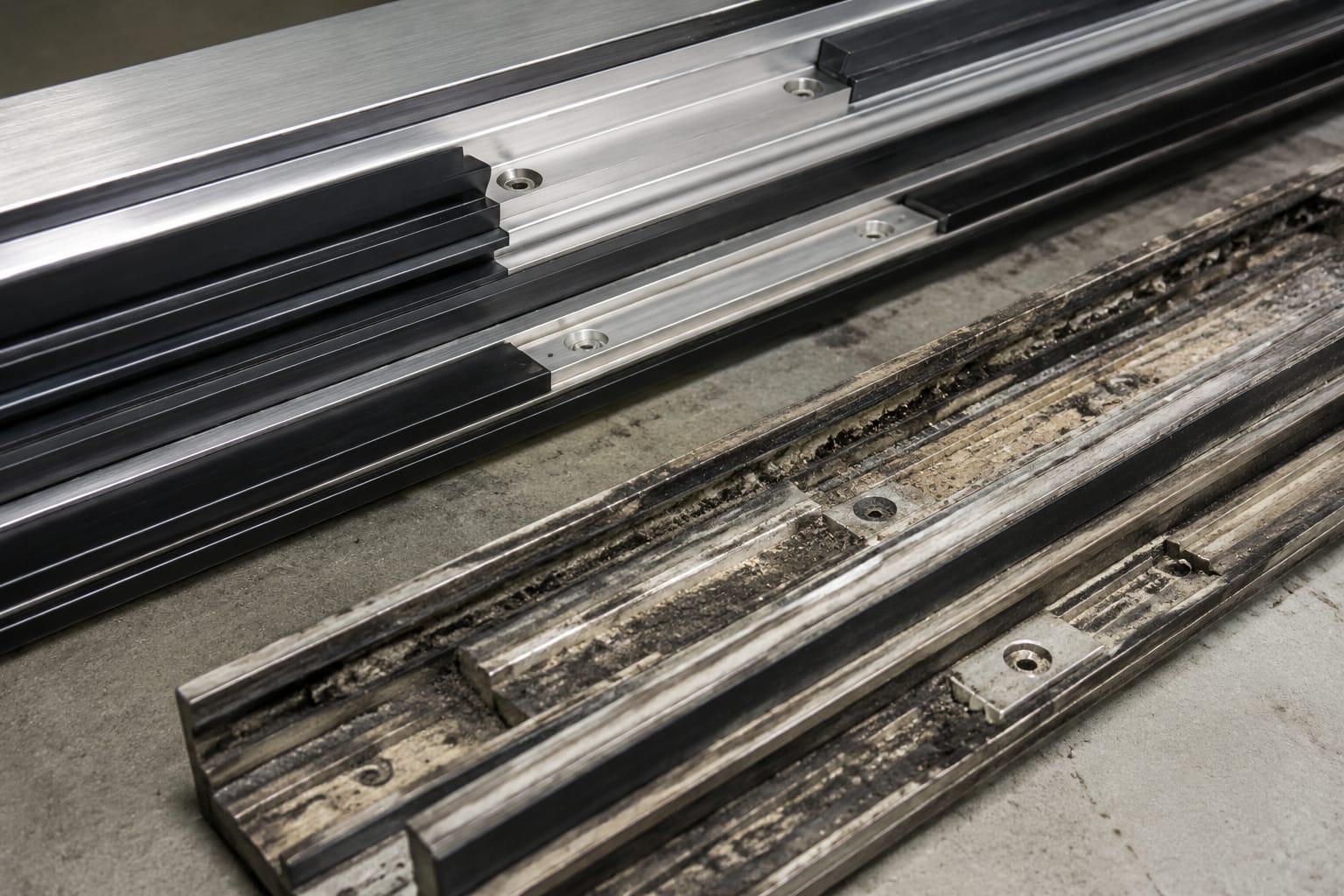

1. Alur penuh pasir atau serpihan. Debu, kerikil, potongan logam, sekrup lepas, dan sisa pekerjaan interior dapat masuk ke alur. Ini adalah penyebab yang paling sederhana dan sering kali dapat diatasi melalui pembersihan yang benar.

1. Bibir alur penyok atau retak. Benturan troli, benda berat, atau alat kerja dapat menekan bagian tepi sill. Pemandu bawah kemudian bergesekan pada titik yang berubah bentuk.

1. Alur melebar atau terkikis. Gesekan berulang dapat mengubah area kontak. Panel mungkin mulai terasa goyah meski bagian atasnya tampak normal.

1. Permukaan sill tidak rata. Sill yang terangkat, melengkung, atau longgar pada titik pemasangan dapat membuat lintasan pemandu tidak konsisten.

1. Pemandu bawah aus atau patah. Kadang sumber masalah bukan sill, tetapi guide shoe atau pemandu pada panel yang telah habis. Pemandu yang rusak dapat menggores sill dan menciptakan serpihan baru.

1. Pintu tidak sejajar pada posisi tertutup. Celah panel yang tidak seragam, ujung panel yang bertemu terlalu keras, atau panel yang tampak condong perlu diperiksa bersama kondisi sill.

1. Bunyi atau hambatan hanya pada satu titik. Pola ini dapat menunjukkan benda asing atau deformasi lokal, bukan keausan sepanjang sill.

Jangan langsung mengganti sill ketika menemukan bunyi pintu. Bersihkan dahulu, periksa pemandu bawah, lalu amati apakah hambatan tetap berada pada posisi lintasan yang sama. Penggantian diperlukan bila profil sudah rusak, aus secara fungsional, longgar, atau tidak dapat dipulihkan tanpa mengubah dimensi pemanduannya.

Praktik pembersihan dan inspeksi

Pembersihan alur sill adalah pekerjaan pemeliharaan preventif yang sederhana, tetapi harus dilakukan dengan isolasi dan prosedur keselamatan yang sesuai sistem lift. Pekerjaan di area pintu harus dikerjakan oleh teknisi yang memahami risiko pergerakan pintu otomatis serta prosedur pengamanan peralatan.

Urutan pemeriksaan yang praktis adalah:

1. Nonaktifkan atau amankan operasi pintu sesuai prosedur kerja yang berlaku.
2. Singkirkan debu dan benda lepas dari permukaan ambang menggunakan sikat yang sesuai atau penyedot debu.
3. Bersihkan setiap alur dengan alat non-logam yang tidak merusak bibir profil.
4. Periksa bagian dalam alur menggunakan pencahayaan yang cukup; kotoran sering terselip di dekat ujung lintasan.
5. Amati adanya goresan dalam, penyok, retak, atau titik yang menghambat pemandu.
6. Periksa kekencangan titik pemasangan dan kondisi sambungan antara sill dengan lantai atau struktur ambang.
7. Periksa kondisi pemandu bawah pada panel sebelum menyimpulkan bahwa sill menjadi penyebabnya.
8. Jalankan pintu secara terkendali dan amati gerakan pada seluruh lintasan setelah area dinyatakan bersih dan aman.

Hindari menuangkan air berlebihan, cairan yang meninggalkan residu licin, atau bahan kimia yang tidak diketahui kompatibilitasnya dengan aluminium, lapisan lantai, dan komponen pintu. Pembersihan basah juga tidak boleh menyebabkan cairan masuk ke bagian mekanis atau kelistrikan di sekitar pintu.

Frekuensi inspeksi bergantung pada lalu lintas lift, jenis penggunaannya, kondisi gedung, dan tingkat kontaminasi area landing. Lift pada proyek konstruksi, lift barang, atau bangunan dengan akses dari area berdebu biasanya membutuhkan perhatian lebih sering daripada lift penumpang pada lingkungan yang terjaga.

Mengukur profil, lebar, dan titik pemasangan

Data ukuran yang lengkap mengurangi risiko membeli sill yang secara panjang terlihat benar tetapi tidak dapat dipasang atau tidak bekerja dengan pemandu pintu lama. Idealnya, pengukuran dilakukan pada sill yang telah dibersihkan sehingga bentuk alur terlihat jelas.

Catat data berikut untuk setiap unit:

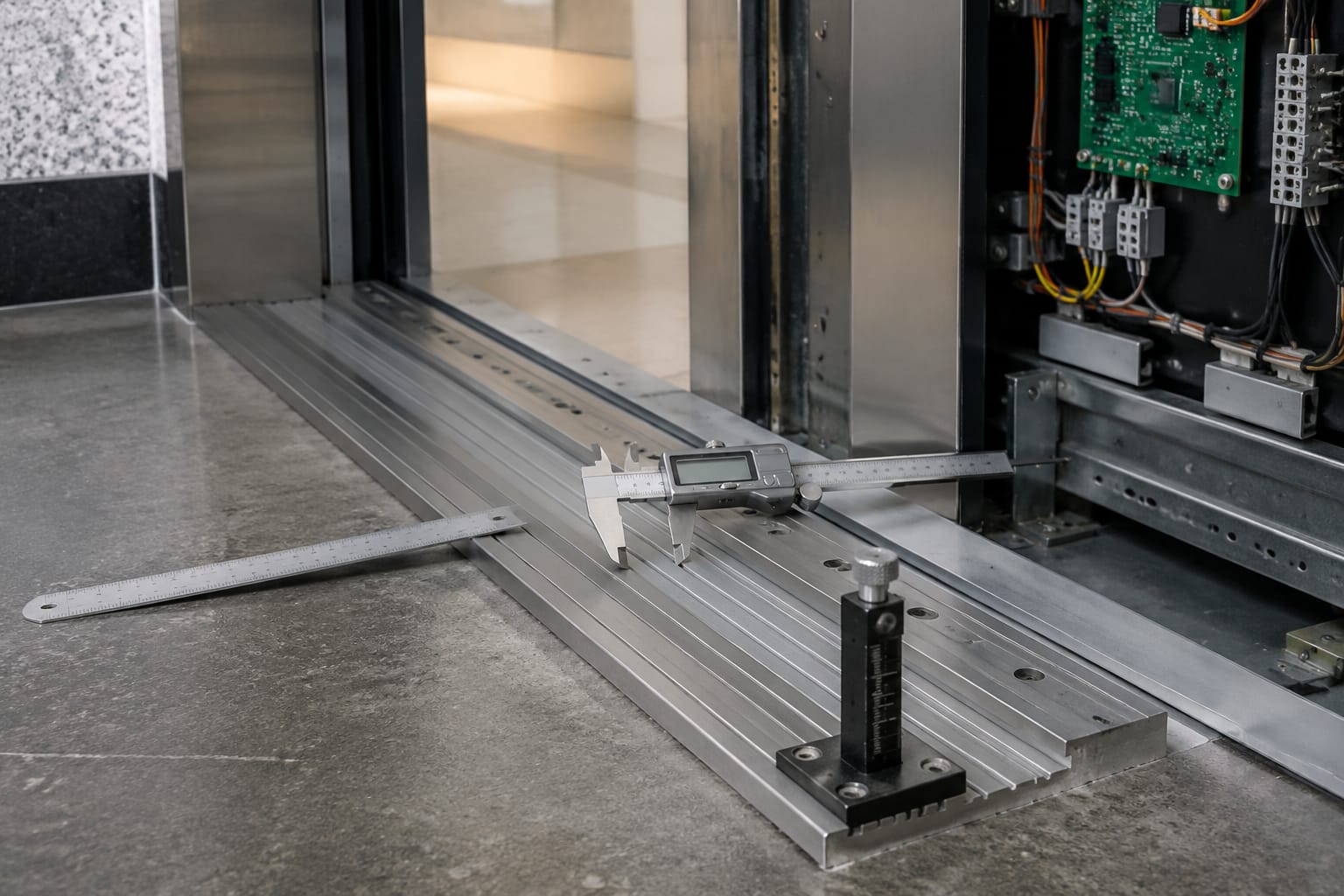

Gunakan jangka sorong untuk dimensi alur dan meteran untuk panjang. Foto tegak lurus dari penampang ujung sill sangat membantu pemasok atau tim pengadaan membandingkan bentuk profil. Sertakan satu foto keseluruhan, satu foto area yang rusak, dan satu foto titik pemasangan.

Bila sill lama telah terpotong, dimodifikasi, atau tertutup material lantai, ukuran lapangan mungkin tidak cukup untuk mengidentifikasi profil asli. Dalam kondisi itu, bandingkan dengan gambar teknis pintu, nomor komponen bila tersedia, atau sampel potongan profil. Jangan memaksa profil yang “hampir sama”; perbedaan kecil pada alur dapat mempercepat keausan pemandu atau membuat panel seret.

Pemeriksaan terkait keselarasan panel pintu

Sill yang baik tidak akan memberikan hasil optimal bila panel, hanger, dan pemandu bawah tidak selaras. Sebelum atau sesudah penggantian sill, lakukan pemeriksaan hubungan antarbagian berikut.

Kondisi hanger dan roda pintu

Roda gantung yang aus, bantalan yang bermasalah, atau hanger yang tidak rata dapat mengubah posisi panel terhadap sill. Saat panel turun sedikit akibat masalah di atas, pemandu bawah dapat menekan alur terlalu kuat dan menimbulkan gesekan.

Untuk sistem yang memakai komponen hanger panel, cocokkan ukuran serta konfigurasi pintu dengan panel gantung pintu kabin 1000-58 beserta roda gantung. Detail model pada komponen tersebut bukan pengganti verifikasi lapangan, karena dimensi panel, jalur, dan sistem operator tetap harus sesuai.

Pemandu bawah dan posisi panel

Periksa apakah pemandu bawah masih utuh, tidak aus berlebihan, dan masuk ke alur pada posisi yang benar. Pemandu yang terlalu longgar dapat membuat panel bergoyang. Sebaliknya, pemandu yang ukurannya tidak tepat atau dipasang tidak lurus dapat menggesek bibir alur sepanjang perjalanan.

Amati juga:

• Keseragaman celah antara panel dan kusen.
• Posisi panel saat tertutup penuh.
• Pergerakan panel tanpa menabrak atau menggesek komponen di sekitarnya.
• Kondisi pengikat panel dan bracket pemandu.
• Kesejajaran lintasan hanger atas terhadap sill bawah.

Pada pintu landing, referensi komponen harus dibedakan dari komponen pintu kabin. Bila diperlukan untuk evaluasi sistem, lihat konfigurasi panel gantung pintu landing 1000-58 dengan roda gantung, lalu konfirmasikan kembali kecocokannya terhadap tipe pintu yang terpasang.

Penggantian dan pengujian akhir pintu

Penggantian elevator door sill sebaiknya diperlakukan sebagai pekerjaan penyelarasan mekanis, bukan hanya melepas komponen lama dan memasang komponen baru. Kesalahan elevasi beberapa milimeter, orientasi profil yang terbalik, atau lubang pemasangan yang tidak tepat dapat memengaruhi lintasan panel.

Secara umum, prosesnya mencakup pelepasan sill lama, pembersihan area dasar, pemeriksaan kondisi penopang, pemasangan sill baru pada posisi dan elevasi yang benar, penyesuaian pemandu atau panel bila diperlukan, kemudian pengujian operasi. Metode pengencangan, jenis pengikat, dan kebutuhan penyetelan mengikuti rancangan pintu serta instruksi dari produsen sistem terkait.

Sebelum pintu dikembalikan ke operasi normal, lakukan pemeriksaan akhir berikut:

• Sill terpasang rata, kuat, dan tidak memiliki tepi tajam.
• Semua alur bersih dari serpihan pemasangan.
• Pemandu bawah masuk pada alur yang benar di sepanjang gerakan pintu.
• Panel bergerak lancar dari posisi terbuka penuh hingga tertutup penuh.
• Tidak ada gesekan abnormal, bunyi berulang, atau kontak antarpanel yang tidak semestinya.
• Celah pintu dan keselarasan panel diperiksa pada posisi tertutup.
• Fungsi buka-tutup serta respons sistem keselamatan pintu diuji sesuai prosedur peralatan.
• Area ambang bersih dan aman untuk dilalui.

Kesalahan umum adalah hanya mengganti sill yang rusak tanpa mencari sumber benturan atau ketidaksejajaran awal. Bila pemandu bawah, roda hanger, atau posisi panel tetap bermasalah, sill pengganti dapat mengalami kerusakan yang sama dalam waktu singkat.

FAQ

Apakah elevator door sill yang tergores harus selalu diganti?

Tidak selalu. Goresan permukaan ringan yang tidak memengaruhi alur, pemandu, atau keamanan pijakan belum tentu membutuhkan penggantian. Penggantian lebih relevan bila alur berubah bentuk, bibir sill rusak, sill longgar, atau gangguan gerak pintu tetap terjadi setelah pembersihan dan penyetelan komponen terkait.

Apakah panjang sill bisa dipotong di lokasi?

Pada beberapa profil, pemotongan mungkin diperlukan untuk menyesuaikan panjang bukaan. Namun, hal ini harus dilakukan dengan metode yang menjaga ujung profil tetap rapi, tidak meninggalkan serpihan, dan tidak mengubah titik pemasangan atau fungsi alur. Konfirmasikan allowance panjang dan detail ujung sebelum pemesanan.

Mengapa pintu masih seret setelah alur sill dibersihkan?

Kemungkinan penyebabnya meliputi pemandu bawah yang aus, hanger atau roda pintu yang bermasalah, panel tidak sejajar, sill yang sudah berubah bentuk, atau gangguan pada operator pintu. Identifikasi titik hambatan selama perjalanan pintu agar pemeriksaan tidak terbatas pada sill.

Data apa yang paling penting saat meminta penawaran sill?

Sertakan foto penampang profil, panjang dan lebar total, jumlah alur, dimensi serta jarak antaralur, pola lubang pemasangan, arah bukaan pintu, lokasi penggunaan sebagai sill kabin atau landing, dan informasi sistem pintu bila tersedia.

Untuk pengadaan atau penggantian, siapkan data ukur dan foto profil sebelum membandingkan opsi. Kelevator memasok suku cadang lift multi-merek untuk kebutuhan B2B; data teknis yang lengkap membantu tim pengadaan mencocokkan sill dengan sistem pintu yang sudah terpasang.
