Istilah elevator door stopper tidak selalu menunjuk satu suku cadang dengan nama yang seragam. Pada pintu lift, fungsi menghentikan, membatasi, atau meredam gerak dapat dilakukan oleh stopper mekanis, pegas, bumper karet, buffer, roller, maupun pengaturan batas langkah pada mekanisme operator pintu.
Karena itu, penggantian komponen harus dimulai dari identifikasi fungsi dan posisi komponen lama, bukan hanya mencocokkan nama di katalog. Stopper yang salah ukuran, salah posisi, atau disetel terlalu jauh dapat menyebabkan pintu membentur, tidak menutup rapat, bergerak kasar, atau memicu gangguan interlock.
Apa yang Dimaksud Pembeli dengan Elevator Door Stopper?
Dalam praktik pengadaan dan perawatan lift, istilah elevator door stopper sering dipakai secara umum untuk komponen yang membuat gerakan daun pintu berhenti pada batas yang benar. Namun, komponen sebenarnya dapat berbeda menurut tipe pintu, merek operator, dan lokasi pemasangannya.

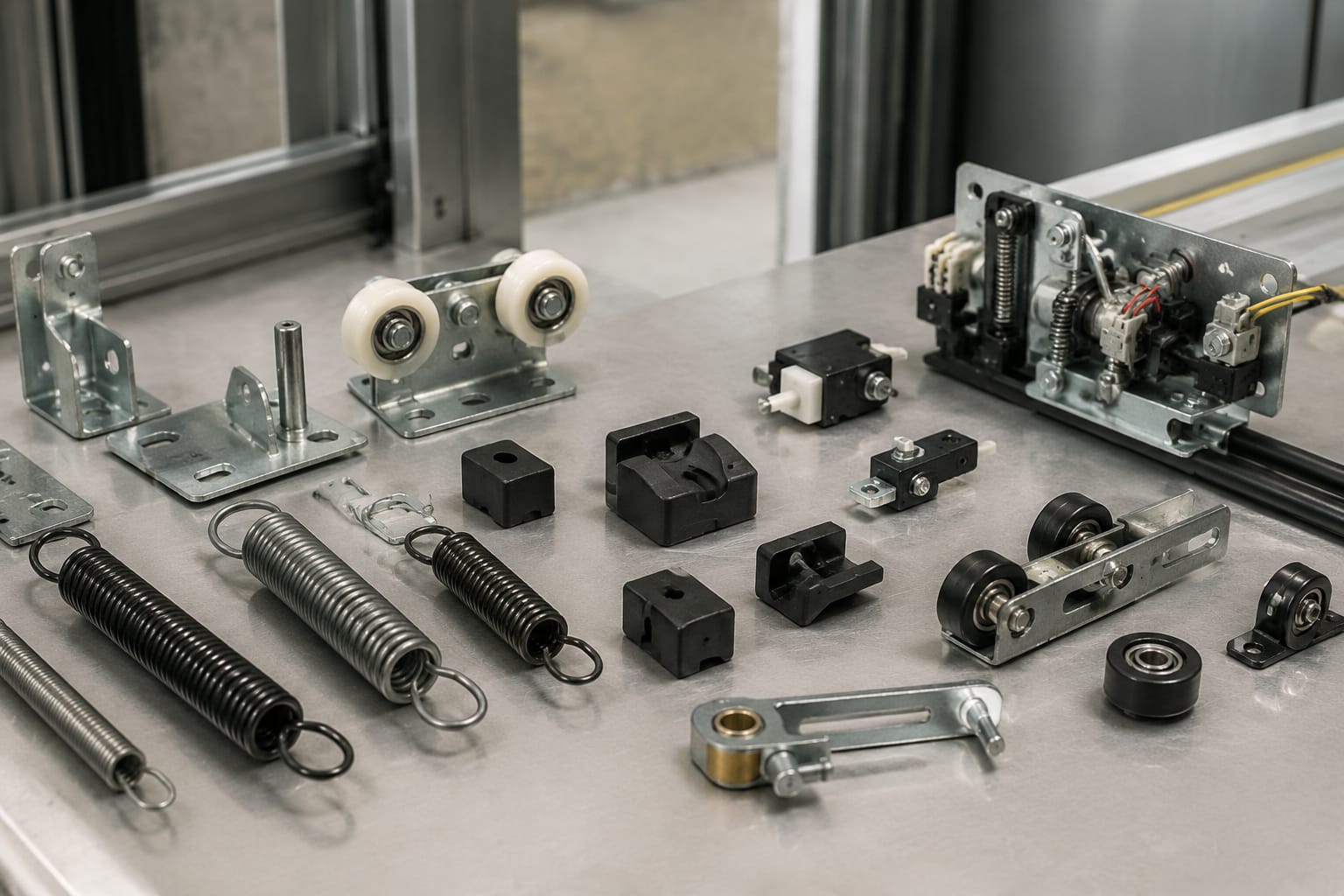

Pembeli dapat merujuk pada salah satu komponen berikut:
- Stopper atau blok penghenti mekanis, yaitu bagian tetap yang membatasi lintasan daun pintu atau mekanisme penggerak.
- Bumper karet atau polyurethane, yang menerima benturan pada akhir langkah dan mengurangi suara serta hentakan.
- Pegas pintu, yang memberi gaya balik, menjaga tekanan kontak, atau membantu posisi mekanisme tertentu.
- Buffer atau peredam, yang menyerap energi saat bagian bergerak mencapai ujung lintasan.
- Stopper pada hanger atau track, yang mencegah hanger roller dan daun pintu bergerak melewati area kerja.
- Batas langkah operator pintu, yang pada beberapa sistem diatur melalui cam, limit switch, encoder, atau parameter pengendali.
- **Komponen pengait dan *door knife*** pada pintu kabin, yang harus mencapai posisi kerja tepat saat berinteraksi dengan pintu lantai.
Artinya, sebuah komponen disebut door stopper karena perannya, bukan selalu karena nama teknis resminya. Saat meminta penawaran, sebutkan posisi pemasangan dan gejala kerusakannya. Foto komponen lama beserta area pintunya jauh lebih membantu daripada hanya meminta “stopper pintu lift”.
Pegas, Buffer, dan Batas Gerak Pintu
Tiga kelompok komponen ini sama-sama memengaruhi akhir gerakan pintu, tetapi prinsip kerjanya berbeda. Memisahkan fungsinya membantu teknisi menentukan apakah masalah dapat disetel atau perlu penggantian suku cadang.
| Komponen | Fungsi utama | Tanda kerusakan umum | Hal yang perlu dicocokkan |
|---|---|---|---|
| Stopper mekanis | Membatasi posisi akhir gerakan | Posisi buka/tutup berlebih, benturan logam | Bentuk, lubang pemasangan, tinggi, offset |
| Bumper | Meredam kontak pada akhir lintasan | Bunyi keras, karet retak, deformasi | Diameter, panjang, kekerasan material, ulir atau dudukan |
| Buffer/pereda | Menyerap energi gerak mekanisme | Gerak akhir kasar atau memantul | Panjang kerja, jenis mounting, langkah kompresi |
| Pegas | Memberi gaya balik atau tekanan | Pintu lambat kembali, komponen longgar, pegas patah | Panjang bebas, diameter kawat, diameter luar, arah lilitan |
| Limit switch/cam | Memberi sinyal posisi ke pengendali | Motor terus menarik, posisi akhir tidak konsisten | Tipe kontak, aktuator, posisi cam, skema sistem |
Pegas tidak selalu menjadi stopper
Pegas dapat membantu pintu kembali atau menjaga komponen berada pada posisi tertentu, tetapi umumnya bukan batas fisik utama. Pegas yang melemah dapat membuat pintu seperti tidak berhenti dengan benar karena mekanisme bergerak terlalu lambat, tidak kembali penuh, atau kehilangan tekanan. Namun, mengganti pegas tidak akan memperbaiki stopper mekanis yang aus atau batas langkah operator yang salah.
Untuk aplikasi yang memang menggunakan pegas pintu, periksa bentuk kait di kedua ujung, arah lilitan, dan panjang bebasnya. Produk seperti pegas pintu lift untuk aksesori pintu perlu diverifikasi berdasarkan gambar, ukuran, dan kecocokan sistem pintu sebelum dipesan.
Bumper dan buffer harus menyerap, bukan sekadar menempel
Bumper yang mengeras, retak, atau terpotong mungkin masih berada di tempatnya, tetapi tidak lagi meredam benturan secara efektif. Benturan berulang dapat mengendurkan baut, mengubah posisi stopper, mempercepat keausan roller, dan menimbulkan bunyi keras di koridor atau kabin.
Jangan mengganti bumper dengan karet biasa tanpa memeriksa material, bentuk dudukan, dan ruang geraknya. Komponen pengganti yang terlalu lunak dapat cepat gepeng, sedangkan yang terlalu keras dapat memindahkan beban benturan ke braket atau mekanisme pintu.
Batas gerak harus dibedakan dari batas sinyal
Pada pintu yang dikendalikan operator modern, posisi buka dan tutup dapat bergantung pada pembacaan sensor atau parameter pengendali. Sementara itu, stopper mekanis tetap berfungsi sebagai batas fisik atau pelindung apabila gerakan melebihi kondisi normal.
Menyetel batas sinyal tanpa memastikan kondisi stopper mekanis dapat menciptakan masalah baru. Sebaliknya, memindahkan stopper mekanis tanpa memeriksa posisi sensor dapat membuat operator mendeteksi posisi yang tidak sesuai. Kedua sisi harus diperiksa sebagai satu sistem.
Roller dan Komponen Gantung yang Berkaitan
Door stopper sering dicurigai ketika pintu berhenti kasar, padahal sumber masalah dapat berada pada roller atau hanger. Roller membawa beban daun pintu dan menentukan kelurusan gerak di rel. Bila roller aus atau penyetelannya berubah, daun pintu dapat mencapai stopper dalam posisi miring.
Komponen yang patut diperiksa bersama stopper meliputi:
- Hanger roller, untuk keausan permukaan, kelonggaran bearing, dan putaran yang tidak mulus.
- Rel hanger, untuk kotoran, penyok, korosi, atau bagian rel yang tidak rata.
- Guide shoe atau sepatu pemandu bawah, untuk celah yang terlalu besar, pecah, atau aus.
- Braket hanger, untuk baut longgar, retak, dan perubahan posisi.
- Puli, sabuk, rantai, atau linkage operator, sesuai konstruksi operator pintu.
- Clutch, vane, atau door knife, terutama bila masalah muncul saat pintu kabin dan pintu lantai berinteraksi.
Pada beberapa pintu, pegas pada mekanisme pengait atau door knife turut memengaruhi kerja pembukaan pintu lantai. Bila komponen tersebut yang dicari, pegas door knife Mitsubishi ukuran 119 x 17 mm dapat dijadikan contoh tipe komponen yang perlu dicocokkan secara spesifik, bukan pengganti universal.
Jangan menyimpulkan roller masih baik hanya karena pintu masih dapat bergerak. Roller dengan bearing kasar atau ban roller yang aus dapat bekerja pada kecepatan rendah, tetapi menyebabkan beban tambahan dan ketidakstabilan saat pintu mendekati posisi akhir.
Gejala Pintu Berhenti atau Menutup dengan Buruk
Gejala pintu memberi petunjuk awal, tetapi satu gejala dapat memiliki beberapa penyebab. Pemeriksaan perlu dilakukan dalam kondisi aman oleh personel yang memahami sistem pintu lift dan prosedur isolasi energi.
| Gejala | Kemungkinan penyebab | Pemeriksaan awal |
|---|---|---|
| Bunyi benturan saat pintu membuka | Bumper aus, stopper bergeser, roller tidak sejajar | Lihat titik kontak dan kondisi permukaan bumper |
| Pintu menutup lalu membuka kembali | Hambatan mekanis, roller seret, gaya penutup kurang, sensor pengaman aktif | Periksa kelancaran gerak dan bebasnya jalur pintu |
| Celah antar daun pintu tidak seragam | Hanger berubah posisi, roller aus, guide bawah longgar | Bandingkan celah di bagian atas dan bawah |
| Daun pintu berhenti sebelum posisi penuh | Stopper terlalu dekat, rel kotor, komponen macet, batas operator salah | Periksa lintasan dan posisi akhir aktual |
| Pintu melewati posisi normal | Stopper hilang/aus, cam bergeser, limit switch gagal bekerja | Periksa batas fisik sebelum mengubah setelan |
| Operator terdengar bekerja keras | Gesekan roller, rel kotor, daun pintu bergesekan, linkage bermasalah | Amati gerak manual sesuai prosedur servis |
| Pintu lantai sulit terbuka saat kabin tiba | Door knife, clutch, pegas, atau interaksi mekanis tidak tepat | Periksa posisi kopling dan komponen pengait |
Bunyi benturan pada akhir bukaan tidak selalu berarti pintu harus disetel lebih pendek. Jika stopper sebelumnya tidak bergerak tetapi bunyi baru muncul, penyebabnya bisa berupa roller yang aus, dudukan yang longgar, atau bumper yang sudah kehilangan elastisitasnya.
Periksa Keselarasan dan Keausan Mekanis
Sebelum melakukan penyetelan, lakukan inspeksi visual dan mekanis. Tujuannya adalah menemukan bagian yang berubah posisi atau aus, karena penyetelan pada sistem yang aus hanya dapat menutupi masalah sementara.
Urutan inspeksi yang praktis
- Amankan lift sesuai prosedur kerja dan pastikan area pintu tidak dapat bergerak tanpa kendali.
- Dokumentasikan posisi komponen saat ini dengan foto sebelum baut atau cam dilonggarkan.
- Periksa stopper, bumper, dan braket dari retak, aus, deformasi, serta baut pengikat yang longgar.
- Amati apakah titik kontak berada di tengah permukaan bumper atau hanya mengenai satu sisi.
- Periksa rel dan roller terhadap debu, serpihan, bekas gesekan, atau permukaan yang tidak rata.
- Periksa kelurusan daun pintu melalui celah antar daun dan jarak terhadap sill.
- Pastikan guide bawah tetap menahan daun pintu tanpa menghasilkan gesekan berlebihan.
- Periksa pegas untuk patah, korosi berat, kait berubah bentuk, atau panjang yang tidak wajar.
- Evaluasi linkage operator dan posisi cam atau sensor tanpa mengubah setelan terlebih dahulu.
- Catat nomor part, merek operator, dan konfigurasi pintu sebelum pengadaan komponen.
Keausan sering tidak seragam. Bumper dapat utuh pada bagian yang terlihat, tetapi terkikis pada sisi yang menerima kontak. Roller dapat tampak bulat, tetapi memiliki kelonggaran radial yang menyebabkan daun pintu turun sedikit saat menerima beban.
Bila terdapat korosi, retak braket, rel rusak, atau bagian bergerak yang menyentuh struktur di luar lintasannya, hentikan asumsi bahwa masalah hanya berada pada stopper. Kondisi tersebut dapat memerlukan perbaikan mekanis yang lebih luas.
Ukur Komponen Asli Sebelum Membeli
Nama part, dimensi, dan bentuk pemasangan perlu cocok. “Stopper pintu lift” yang tampak sama dapat memiliki offset, arah, diameter ulir, atau ketebalan berbeda sehingga tidak dapat dipasang dengan benar.
Gunakan jangka sorong, meteran, dan foto dengan skala bila diperlukan. Ukur komponen setelah dilepas hanya jika pelepasan tersebut aman dan tidak menghilangkan referensi posisi asli.
Data minimum untuk stopper atau bumper
- Foto dari depan, samping, dan bagian dudukan.
- Panjang, lebar, tinggi, atau diameter komponen.
- Jarak pusat ke pusat lubang baut.
- Diameter lubang, ukuran ulir, dan jenis pengikat.
- Jarak permukaan kontak terhadap braket atau rel.
- Material yang terlihat: logam, karet, polyurethane, atau gabungan.
- Posisi pemasangan: pintu kabin, pintu lantai, hanger, operator, atau sill.
- Merek dan model operator pintu bila tersedia.
Data minimum untuk pegas
- Panjang bebas, yaitu panjang saat tidak diberi beban.
- Diameter luar koil.
- Diameter kawat.
- Jumlah lilitan aktif bila dapat dihitung dengan jelas.
- Arah lilitan, jika relevan.
- Bentuk kedua ujung pegas.
- Posisi kerja dan arah gaya pegas.
Jangan hanya mengukur panjang pegas yang patah atau sudah tertarik permanen. Bandingkan dengan unit yang masih baik dari pintu yang sama bila memungkinkan. Untuk komponen panjang pada aksesori pintu, seperti pegas pintu lift 600 mm, ukuran nominal saja belum cukup; titik kait, diameter kawat, dan aplikasi pada mekanisme juga perlu dikonfirmasi.
Informasi yang membantu tim pengadaan
Bagi importir, distributor, kontraktor pemeliharaan, perusahaan modernisasi, dan pembeli OEM, satu paket data yang rapi mempercepat verifikasi kompatibilitas. Sertakan jumlah kebutuhan, foto label atau part number, dimensi, material, dan apakah komponen dipakai untuk penggantian langsung atau proyek modifikasi.
Kelevator memasok suku cadang lift multi-merek untuk pembeli B2B. Saat meminta verifikasi produk, berikan data komponen asli dan konfigurasi pintu agar penilaian kecocokan tidak hanya berdasarkan istilah “door stopper”.
Penyetelan atau Penggantian?
Penyetelan layak dilakukan bila komponen masih utuh, posisi bergeser, dan tidak ada keausan yang mengubah fungsi dasarnya. Penggantian lebih tepat bila material sudah rusak, bentuk berubah, atau komponen tidak dapat lagi menjaga posisi secara konsisten.
| Kondisi | Tindakan yang lebih tepat | Alasan |
|---|---|---|
| Baut stopper longgar, komponen utuh | Kencangkan dan setel ulang sesuai referensi | Posisi dapat pulih tanpa mengganti part |
| Bumper retak, gepeng permanen, atau hilang | Ganti bumper | Daya redam dan posisi kontak tidak lagi andal |
| Pegas patah atau berubah bentuk | Ganti dengan spesifikasi setara yang terverifikasi | Gaya kerja tidak dapat dipulihkan melalui setelan |
| Roller aus atau bearing kasar | Ganti roller, lalu setel keselarasan | Setelan tidak menghilangkan kelonggaran bearing |
| Cam/limit switch bergeser tetapi berfungsi | Setel ulang dan uji posisi | Masalah berada pada referensi posisi |
| Braket retak atau rel berubah bentuk | Perbaiki atau ganti bagian struktural sesuai evaluasi | Penyetelan tidak mengatasi kerusakan struktur |
| Pintu masih membentur setelah stopper disetel | Telusuri roller, hanger, operator, dan sensor | Ada penyebab sistemik yang belum ditangani |
Kesalahan yang umum adalah menggeser stopper untuk mengompensasi pintu yang turun akibat roller aus. Pengaturan tersebut mungkin mengurangi bunyi benturan sesaat, tetapi posisi daun pintu tetap salah dan keausan akan berlanjut.
Hindari pula memperpendek pegas, menambahkan ring secara sembarang, atau mengganjal bumper untuk “membuatnya pas”. Modifikasi seperti ini dapat mengubah gaya, langkah, dan distribusi beban tanpa dasar spesifikasi yang jelas.
Uji Akhir Gerak Pintu dan Keselamatan
Setelah komponen diganti atau disetel, pengujian tidak boleh berhenti pada satu kali siklus buka-tutup. Pintu lift adalah bagian dari sistem keselamatan dan interlock; gerakan yang tampak normal secara visual belum tentu konsisten pada semua kondisi operasi.
Lakukan pengujian sesuai prosedur pemeliharaan, manual pabrikan, dan ketentuan yang berlaku pada instalasi. Secara umum, teknisi perlu memeriksa hal berikut:
- Pintu membuka hingga posisi yang benar tanpa benturan berlebihan.
- Pintu menutup dengan gerakan stabil, tidak tersendat, dan tidak memantul.
- Titik kontak stopper atau bumper terjadi secara merata pada permukaan yang dirancang.
- Celah daun pintu dan posisi sill tetap seragam selama gerakan.
- Roller dan guide tidak menimbulkan bunyi gesek yang tidak normal.
- Mekanisme door knife atau clutch berinteraksi tepat dengan pintu lantai.
- Fungsi pembalikan pintu dan perangkat pengaman diuji sesuai konfigurasi sistem.
- Interlock pintu bekerja benar dan lift tidak beroperasi dalam kondisi pintu tidak aman.
- Beberapa siklus operasi menghasilkan posisi akhir yang berulang dan konsisten.
- Tidak ada baut, mur pengunci, atau braket yang berubah posisi setelah pengujian.
Jangan melakukan bypass pada interlock, sensor keselamatan, atau limit switch untuk mengejar penyelesaian cepat. Bila hasil uji tidak konsisten, kembali ke pemeriksaan mekanis dan referensi setelan pabrikan.
FAQ
Apakah semua pintu lift memiliki elevator door stopper?
Semua pintu memerlukan batas gerak, tetapi bentuknya tidak selalu berupa stopper yang terpisah. Batas tersebut dapat berasal dari kombinasi stopper mekanis, bumper, rel, linkage operator, cam, limit switch, atau pengaturan elektronik.
Apakah pintu yang membentur selalu berarti bumper rusak?
Tidak. Bumper adalah salah satu kemungkinan, tetapi stopper bergeser, roller aus, hanger tidak sejajar, atau batas operator yang salah juga dapat menimbulkan benturan. Titik kontak dan kondisi mekanisme harus diperiksa sebelum membeli komponen.
Dapatkah pegas pintu diganti dengan ukuran yang hampir sama?
Sebaiknya tidak. Pegas dengan panjang yang mirip dapat memiliki diameter kawat, jumlah lilitan, arah, bentuk kait, dan gaya kerja berbeda. Gunakan ukuran serta aplikasi mekanis komponen asli sebagai dasar verifikasi.
Kapan stopper perlu disetel ulang setelah penggantian roller?
Umumnya keselarasan dan posisi akhir perlu diperiksa kembali setelah roller atau hanger diganti, karena tinggi dan lintasan daun pintu dapat berubah. Penyetelan harus mengikuti referensi mekanisme pintu, bukan hanya menghilangkan bunyi.
Untuk menentukan elevator door stopper yang tepat, identifikasi terlebih dahulu apakah komponen yang bermasalah adalah stopper, bumper, pegas, roller, atau batas langkah operator. Kumpulkan foto, ukuran, posisi pemasangan, dan data operator pintu sebelum memilih pengganti atau melakukan penyetelan.
