Lampu darurat lift harus tetap menyala ketika listrik utama gedung terputus agar penumpang dapat melihat kondisi kabin, tombol panel, dan instruksi yang tersedia. Sistem ini biasanya mengandalkan unit lampu, baterai cadangan, serta rangkaian pengisi daya atau catu daya darurat yang bekerja bersama secara otomatis.
Saat elevator emergency light gagal menyala, penyebabnya tidak selalu lampunya rusak. Baterai yang melemah, tegangan pengisian tidak sesuai, konektor longgar, kabel putus, hingga catu daya dengan spesifikasi yang tidak cocok dapat menghasilkan gejala yang sama. Pemeriksaan harus dilakukan secara berurutan agar penggantian komponen tepat dan risiko gangguan berikutnya berkurang.
Fungsi lampu darurat pada lift
Lampu darurat lift berfungsi memberi penerangan minimum di kabin ketika pasokan listrik normal hilang. Pada banyak konfigurasi, sistem ini juga mendukung pencahayaan tombol atau area tertentu pada panel operasi kabin. Tujuannya bukan menggantikan lampu kabin utama dalam jangka panjang, melainkan menjaga visibilitas selama kondisi gangguan daya dan proses penanganan berlangsung.
Fungsi ini penting karena kabin dapat berhenti di antara lantai ketika suplai listrik terputus. Tanpa lampu darurat, penumpang sulit mengenali keadaan sekitar, membaca informasi, atau mengikuti arahan keselamatan. Karena itu, pemeriksaan lampu darurat sebaiknya menjadi bagian dari pekerjaan pemeliharaan preventif, bukan hanya dilakukan setelah ada keluhan.
Perlu dibedakan antara beberapa perangkat yang kerap disebut “lampu emergency”:
- Lampu darurat kabin: menerangi interior kabin saat daya utama tidak tersedia.
- Lampu emergency pada COP atau panel tombol: membantu tombol dan indikator tetap terlihat.
- Sistem penyelamatan otomatis: dapat menggerakkan kabin ke lantai tertentu saat listrik padam, tergantung rancangan lift. Sistem ini berbeda dari lampu darurat, walaupun keduanya dapat memakai sumber daya cadangan.
- Penerangan ruang mesin atau area lobi: bukan bagian dari lampu darurat di dalam kabin, sehingga jalur catu dayanya dapat berbeda.
Jangan menyimpulkan bahwa semua fungsi darurat bekerja hanya karena lampu kabin menyala. Setiap sistem perlu diuji sesuai fungsi dan diagram kelistrikannya sendiri.

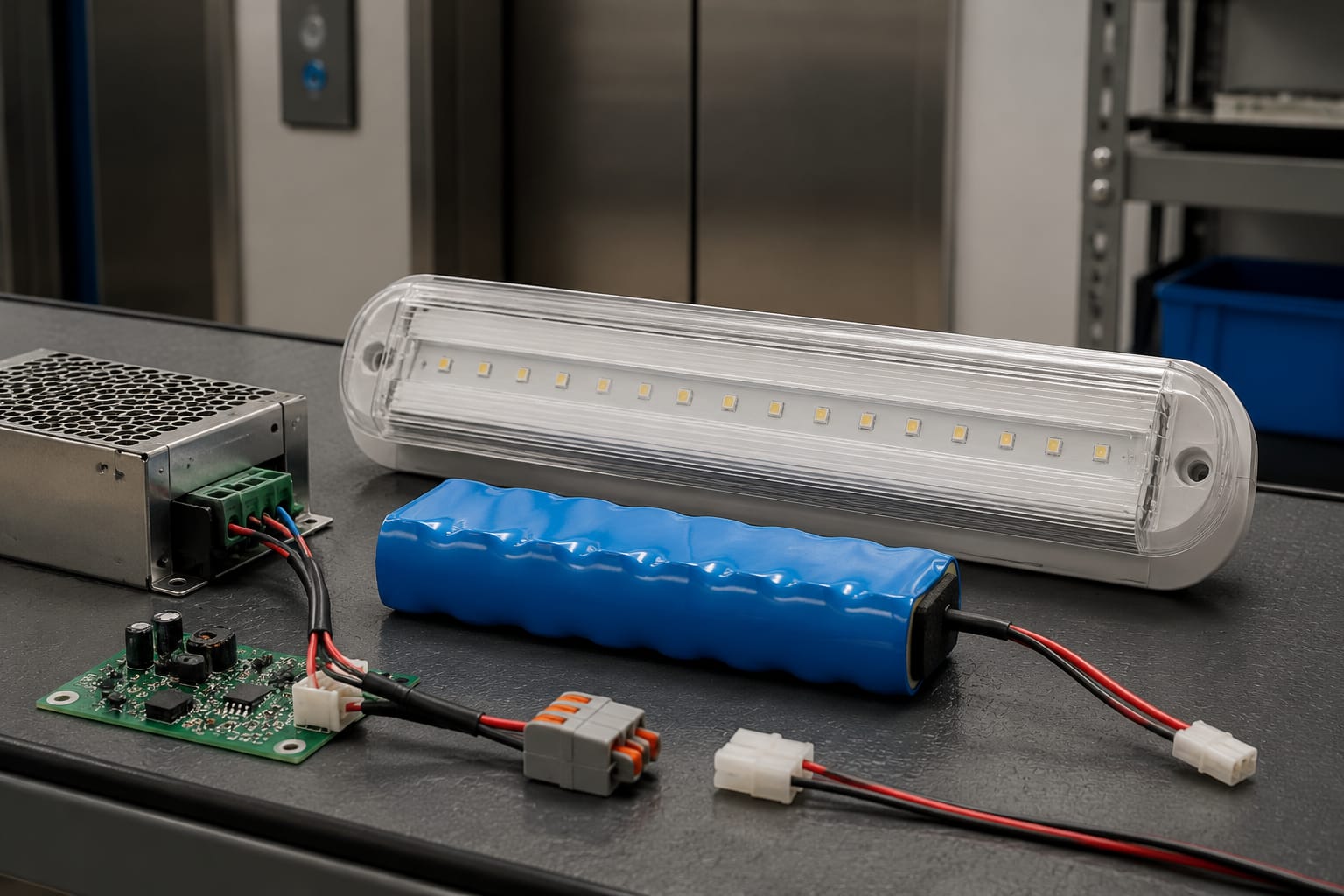

Unit lampu, baterai, dan catu daya
Sistem pencahayaan darurat lift terdiri dari beberapa komponen yang saling bergantung. Kerusakan pada satu komponen dapat membuat lampu tidak menyala, terlalu redup, berkedip, atau hanya menyala sesaat setelah daya utama diputus.
| Komponen | Peran utama | Gejala bila bermasalah | Hal yang perlu dikonfirmasi |
|---|---|---|---|
| Unit lampu LED atau lampu darurat | Menghasilkan pencahayaan di kabin | Mati, redup, berkedip, warna cahaya berubah | Tegangan kerja, jenis konektor, ukuran, posisi pemasangan |
| Baterai cadangan | Menyimpan energi untuk kondisi darurat | Lampu hanya menyala singkat atau tidak menyala saat uji padam daya | Tegangan nominal, kapasitas, jenis baterai, polaritas |
| Catu daya/pengisi daya darurat | Mengisi baterai dan mengalihkan suplai saat daya utama hilang | Baterai tidak terisi, panas berlebih, lampu tidak berpindah ke mode darurat | Tegangan input-output, arus pengisian, konektor, fungsi proteksi |
| Kabel dan konektor | Menyalurkan daya dan sinyal antarkomponen | Gangguan muncul-hilang, lampu mati saat kabin bergerak | Kondisi isolasi, kekencangan terminal, korosi, urutan pin |
| Sekering atau proteksi rangkaian | Melindungi rangkaian dari arus berlebih | Sistem mati total atau kembali gagal setelah penggantian sekering | Nilai sekering, jenis, serta akar penyebab putusnya sekering |
Baterai sering menjadi titik kegagalan utama karena masa pakainya dipengaruhi suhu, siklus pengisian, kondisi standby yang panjang, dan kualitas pengisian. Namun, mengganti baterai tanpa mengukur keluaran pengisi daya dapat membuat baterai pengganti kembali rusak atau tidak pernah terisi penuh.
Untuk unit lampu kabin, bentuk fisik saja tidak cukup sebagai dasar pembelian. Tegangan DC, polaritas, jenis soket, panjang kabel, metode pemasangan, dan kebutuhan arus harus cocok. Sebagai contoh, saat mencari lampu darurat kabin DC12V untuk lift Otis, verifikasi dulu bahwa tegangan, konektor, dan konfigurasi lift memang sesuai dengan unit yang diganti.
Mode operasi normal dan darurat
Dalam kondisi normal, catu daya menerima suplai dari sistem listrik lift atau sumber yang ditentukan oleh rancangan instalasi. Rangkaian tersebut memasok daya ke lampu atau menahan lampu darurat dalam keadaan standby, sambil mengisi baterai melalui jalur pengisian.
Saat suplai normal hilang, rangkaian pengalihan akan memutus ketergantungan pada sumber utama dan mengambil energi dari baterai. Lampu darurat kemudian menyala secara otomatis. Pada beberapa sistem, lampu sudah menyala pada kondisi normal tetapi mendapat pasokan berbeda ketika listrik padam. Pada sistem lain, lampu hanya aktif ketika mode darurat terdeteksi.
Urutan kerja yang perlu dipahami teknisi adalah:
- Daya normal masuk ke catu daya atau modul emergency.
- Baterai menerima pengisian sesuai karakteristik rangkaian.
- Lampu berada dalam mode normal atau standby.
- Daya normal hilang.
- Rangkaian mendeteksi kehilangan daya dan berpindah ke baterai.
- Lampu darurat menyala selama energi baterai masih mencukupi.
- Ketika daya normal kembali, sistem kembali ke mode pengisian dan operasi normal.
Jika lampu menyala saat diuji dengan baterai eksternal tetapi tidak menyala ketika daya utama lift diputus, masalah kemungkinan berada pada baterai terpasang, jalur pengalihan, atau catu daya darurat. Sebaliknya, bila tegangan baterai memadai tetapi lampu tetap mati, periksa unit lampu, polaritas, dan konektornya.
Kerusakan lampu darurat yang umum terjadi
Gejala yang terlihat di kabin dapat membantu mempersempit pemeriksaan awal, tetapi tetap bukan pengganti pengukuran. Berikut beberapa kegagalan yang paling sering ditemui.
Lampu tidak menyala saat listrik utama putus
Kemungkinan penyebabnya meliputi baterai kosong atau rusak, sekering putus, konektor baterai lepas, kabel terputus, atau modul catu daya gagal mengalihkan sumber daya. Periksa tegangan baterai terlebih dahulu, lalu lanjutkan ke keluaran modul saat kondisi simulasi daya padam.
Lampu menyala tetapi sangat redup
Lampu redup sering berkaitan dengan baterai yang sudah tidak mampu menopang beban, sambungan dengan tahanan tinggi akibat korosi, atau tegangan keluaran yang turun. Unit LED juga dapat mengalami kerusakan internal, tetapi jangan langsung menyalahkan lampu sebelum kondisi suplai diukur di terminal lampu.
Lampu hanya menyala beberapa detik atau menit
Ini umumnya mengindikasikan kapasitas efektif baterai telah turun. Baterai dapat menunjukkan tegangan tanpa beban yang tampak normal, tetapi langsung jatuh ketika diberi beban lampu. Uji beban atau pengujian durasi lebih bermakna daripada hanya melihat angka tegangan awal.
Lampu berkedip ketika lift bergerak
Gangguan yang muncul saat kabin bergerak patut mengarahkan pemeriksaan pada kabel traveling, konektor di atas kabin, terminal longgar, atau kabel yang terjepit. Getaran dapat memperburuk koneksi yang sudah lemah. Jangan hanya mengganti lampu karena masalah mungkin berada pada jalur kabel.
Baterai cepat panas, mengembang, atau mengeluarkan bau tidak normal
Hentikan penggunaan rangkaian untuk pemeriksaan lebih lanjut. Kondisi tersebut dapat terkait baterai yang rusak, metode pengisian yang tidak tepat, atau kegagalan catu daya. Penggantian baterai saja tanpa menilai tegangan dan arus pengisian berisiko mengulangi masalah.
Sekering selalu putus setelah diganti
Sekering yang putus berulang bukan masalah yang diselesaikan dengan memakai nilai sekering lebih besar. Kemungkinan terdapat hubung singkat pada kabel, unit lampu, modul, atau konektor. Nilai sekering harus mengikuti rancangan rangkaian; menaikkannya secara sembarangan dapat menghilangkan perlindungan yang dibutuhkan.
Periksa tegangan, baterai, dan pengawatan
Pemeriksaan perlu dilakukan oleh personel yang memahami kelistrikan lift, prosedur isolasi daya, dan risiko kerja di atas kabin atau di panel kontrol. Pastikan lokasi kerja aman dan pengujian tidak mengganggu penumpang maupun operasi lift yang sedang diperlukan.
Urutan pemeriksaan yang praktis
Mulailah dengan inspeksi visual. Cari konektor yang longgar, terminal berkarat, isolasi kabel retak, bekas panas, baterai mengembang, atau pemasangan lampu yang tidak stabil. Cocokkan label dan posisi kabel dengan diagram yang tersedia untuk unit lift tersebut.
Berikutnya, lakukan pengukuran dengan alat ukur yang sesuai:
- Ukur tegangan pada terminal baterai saat sistem dalam kondisi normal.
- Ukur tegangan pengisian dari catu daya menuju baterai.
- Putuskan atau simulasikan hilangnya daya normal sesuai prosedur aman.
- Ukur tegangan baterai saat lampu emergency menjadi beban aktif.
- Ukur tegangan pada terminal lampu saat mode darurat.
- Periksa kontinuitas kabel dan konektor jika tegangan tidak sampai ke lampu.
- Kembalikan sistem ke kondisi normal dan pastikan pengisian baterai kembali bekerja.
Nilai ukur tidak boleh dinilai tanpa acuan. Gunakan tegangan nominal baterai, label modul, diagram pengawatan, dan manual model lift sebagai pembanding. Sistem 12 V DC, misalnya, tidak otomatis kompatibel dengan semua perangkat yang sama-sama memakai istilah 12 V karena arus, polaritas, konektor, serta pola pengisian dapat berbeda.
Kesalahan pemeriksaan yang perlu dihindari
- Mengukur tegangan hanya saat tanpa beban lalu menyatakan baterai baik.
- Menukar polaritas baterai atau lampu saat pemasangan.
- Menghubungkan baterai eksternal tanpa memastikan tegangan dan polaritas.
- Mem-bypass rangkaian proteksi untuk “mencoba” lampu.
- Mengganti kabel atau konektor tanpa mencatat susunan terminal awal.
- Menilai modul rusak sebelum memeriksa sekering, terminal, dan suplai masuk.
- Menguji pemadaman daya tanpa koordinasi dengan kondisi operasional gedung.
Catat hasil pengukuran, waktu pengujian, kondisi sebelum-sesudah, dan komponen yang diganti. Dokumentasi sederhana membantu membedakan kegagalan berulang dari masalah baru serta memudahkan tim pengadaan memesan komponen yang benar.
Memilih catu daya pengganti yang sesuai
Catu daya darurat atau modul emergency power supply tidak boleh dipilih hanya karena tampilannya serupa. Perangkat ini harus kompatibel secara listrik dan mekanis dengan sistem yang ada. Ketidaksesuaian dapat membuat baterai tidak terisi, lampu tidak menyala saat darurat, atau komponen mengalami panas berlebih.
Sebelum membeli pengganti, konfirmasi hal-hal berikut:
- Tegangan input yang diterima modul.
- Tegangan output ke baterai dan ke unit lampu.
- Jenis baterai yang didukung oleh rangkaian pengisian.
- Arus atau kapasitas beban yang dirancang untuk modul.
- Fungsi pengalihan saat suplai utama hilang.
- Jumlah terminal, penandaan pin, dan jenis konektor.
- Dimensi fisik, titik pemasangan, serta panjang kabel yang diperlukan.
- Nomor komponen, merek, seri lift, atau referensi pada modul lama.
- Kebutuhan sistem lain yang mungkin berbagi sumber daya, seperti alarm atau indikator.
Untuk kebutuhan pengadaan lintas merek, catu daya lampu darurat lift dapat dijadikan rujukan kategori produk, tetapi spesifikasi pada unit lama tetap harus dicocokkan sebelum pemesanan. Kelevator memasok suku cadang lift multi-merek untuk kebutuhan B2B, sehingga foto label, nomor part, detail konektor, dan data kelistrikan akan membantu proses identifikasi komponen.
Pada lift tertentu, sumber daya darurat dapat berupa modul yang dibuat untuk konfigurasi merek atau seri tertentu. Contohnya, emergency power supply untuk lift Hitachi perlu divalidasi terhadap referensi komponen dan konfigurasi aktual di lapangan. Nama merek pada daftar produk tidak menggantikan pemeriksaan kompatibilitas.
Interval inspeksi dan pengujian rutin
Jadwal pemeriksaan harus mengikuti program pemeliharaan bangunan, rekomendasi produsen, kontrak perawatan, serta ketentuan yang berlaku pada instalasi setempat. Tidak ada satu interval universal yang tepat untuk semua lift, terutama bila umur baterai, pola penggunaan, suhu, dan kondisi ruang peralatan berbeda.
Sebagai panduan operasional, tim pemeliharaan dapat membagi pekerjaan menjadi tiga tingkat.
| Kegiatan | Fokus pemeriksaan | Tujuan |
|---|---|---|
| Inspeksi berkala | Kondisi lampu, kebersihan, indikator, konektor, kabel, dan tanda panas | Menemukan kerusakan visual sebelum sistem gagal |
| Uji fungsi | Perpindahan dari daya normal ke baterai dan respons lampu | Memastikan mode darurat benar-benar aktif |
| Uji durasi dan evaluasi baterai | Ketahanan lampu di bawah beban serta kondisi pengisian | Menilai kemampuan baterai menopang penerangan, bukan hanya memiliki tegangan |
Frekuensi uji fungsi dapat ditetapkan dalam rutinitas pemeliharaan terjadwal, sedangkan uji durasi memerlukan pengaturan yang lebih hati-hati karena baterai perlu diisi kembali setelah pengujian. Hindari menunda pemeriksaan sampai sistem benar-benar mengalami pemadaman listrik nyata.
Perhatikan pula kondisi lingkungan. Panas berlebih, kelembapan, debu, dan ventilasi yang kurang baik dapat mempercepat penurunan kondisi baterai serta mengganggu koneksi listrik. Saat pekerjaan modernisasi kabin dilakukan, pastikan perubahan lampu dekoratif, panel, atau kabel tidak mengganggu jalur lampu darurat yang sudah ada.
Verifikasi operasi setelah perbaikan
Perbaikan belum selesai ketika lampu kembali menyala pada saat instalasi. Sistem harus diverifikasi dalam kondisi normal dan kondisi kehilangan daya yang dikendalikan. Tujuannya memastikan seluruh rantai kerja, dari pengisian sampai pengalihan ke baterai, berjalan sebagaimana mestinya.
Gunakan daftar verifikasi berikut setelah mengganti lampu, baterai, kabel, atau catu daya:
- Pastikan nomor terminal dan polaritas sesuai diagram atau penandaan komponen.
- Pastikan baterai terpasang kokoh dan konektornya tidak mudah lepas karena getaran.
- Pastikan lampu menyala dengan benar pada operasi normal jika desain sistem memang mengharuskannya.
- Konfirmasi baterai menerima pengisian sesuai spesifikasi perangkat.
- Lakukan simulasi hilangnya daya normal dengan prosedur yang aman.
- Pastikan lampu darurat menyala otomatis tanpa intervensi manual.
- Amati kestabilan cahaya, bukan hanya kondisi menyala sesaat.
- Periksa kembali apakah ada komponen yang panas berlebihan, bau tidak normal, atau indikator kesalahan.
- Pastikan sistem kembali ke mode normal dan pengisian baterai pulih setelah daya utama tersedia.
- Catat komponen pengganti, hasil pengukuran, dan hasil uji untuk riwayat pemeliharaan.
Jika hasil uji masih tidak konsisten, jangan menutup pekerjaan hanya karena lampu sempat menyala. Telusuri kembali jalur suplai, kondisi baterai saat berbeban, konektor, serta kesesuaian modul pengganti. Untuk pengadaan, siapkan foto label komponen lama, data tegangan, tipe baterai, dan detail konektor agar komponen yang dipilih benar-benar sesuai dengan sistem lift.
