Relay Elevator: Jenis, Gejala Rusak, dan Cara Memilih

Relay elevator adalah komponen sakelar listrik yang memungkinkan sinyal berdaya kecil mengendalikan beban atau rangkaian lain dalam sistem lift. Relay dipakai pada pengendali pintu, rangkaian keselamatan, sinyal status, interlock, dan papan antarmuka. Saat relay bermasalah, gejalanya dapat berupa pintu tidak bergerak, lift gagal menerima perintah, gangguan yang muncul-putus, atau fault yang terlihat seperti masalah controller.

Penggantian relay tidak boleh hanya didasarkan pada bentuk fisik atau jumlah kaki pin. Teknisi perlu memastikan penyebab gangguan, tegangan koil, jenis arus, rating kontak, konfigurasi kontak, fungsi rangkaian, serta kompatibilitas board. Panduan ini membantu kontraktor perawatan, tim pengadaan, distributor, dan pembeli OEM membuat pemeriksaan tersebut secara sistematis.

Apa yang Dikendalikan oleh Relay Elevator

Pada sistem elevator, relay bekerja sebagai perantara antara controller dan perangkat lapangan. Controller mengirim sinyal untuk mengaktifkan koil relay, lalu kontak relay membuka atau menutup jalur listrik sesuai fungsi yang dirancang. Dengan cara ini, rangkaian kontrol dapat memisahkan sinyal logika dari perangkat yang membutuhkan tegangan atau arus berbeda.

Fungsi relay berbeda menurut merek, model, dan arsitektur sistem. Namun, penggunaan berikut umum ditemukan:

• Mengaktifkan contactor, solenoid, atau input antarmuka.
• Memberi izin operasi berdasarkan kondisi pintu dan interlock.
• Menyampaikan sinyal posisi, arah, panggilan, atau status gangguan.
• Mengendalikan operasi pintu seperti buka, tutup, tahan buka, dan penguncian.
• Menghubungkan rangkaian keselamatan ke controller.
• Memisahkan sinyal antara panel kabin, car top, shaft, dan controller utama.
• Menjalankan logika tambahan pada sistem modernisasi atau integrasi perangkat eksternal.

Relay bukan selalu komponen yang langsung menyalakan motor lift. Pada banyak sistem, relay hanya mengendalikan tahap berikutnya, misalnya koil contactor atau input pada drive. Karena itu, relay yang terdengar “klik” belum tentu berarti fungsi elevator telah berjalan dengan benar. Kontaknya mungkin aus, resistansinya tinggi, atau masalah sebenarnya berada di sisi beban maupun pasokan.

Dalam pekerjaan perawatan, penting untuk membedakan antara relay kontrol, relay keselamatan, relay antarmuka, dan contactor daya. Keempatnya dapat tampak serupa pada pandangan awal, tetapi memiliki tugas, kapasitas, serta konsekuensi kegagalan yang berbeda.

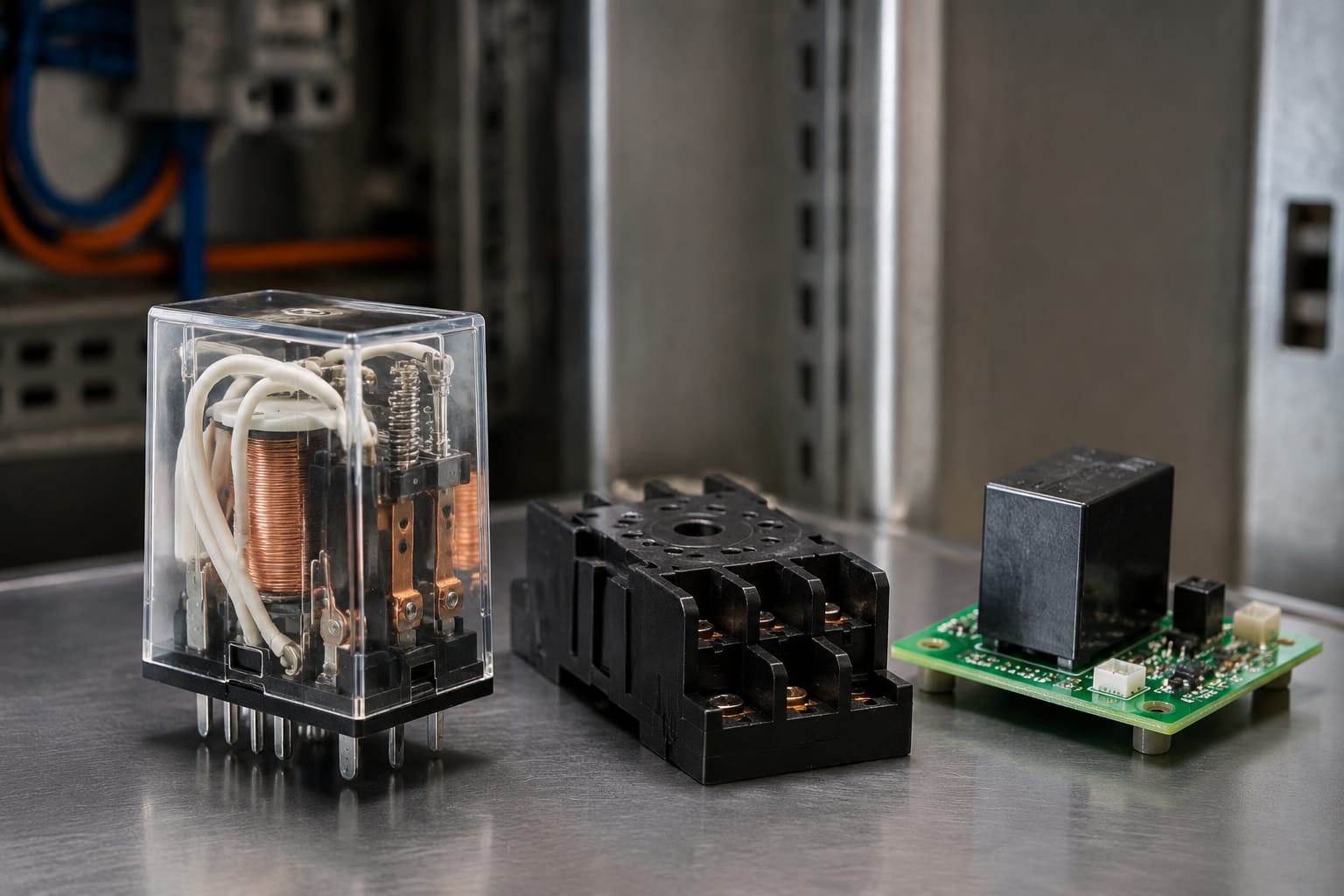

Relay Elektromekanis dan Solid-State

Dua kelompok utama relay elevator adalah relay elektromekanis dan solid-state relay atau SSR. Keduanya dipilih berdasarkan jenis sinyal, beban, kecepatan respons, kebutuhan isolasi, serta desain controller.

Relay elektromekanis

Relay elektromekanis masih banyak digunakan pada panel elevator karena mudah dipahami, memiliki isolasi fisik saat kontak terbuka, dan tersedia dalam beragam konfigurasi. Istilah yang perlu diperiksa antara lain:

• NO (normally open): kontak terbuka ketika koil tidak aktif dan menutup saat koil aktif.
• NC (normally closed): kontak tertutup ketika koil tidak aktif dan membuka saat koil aktif.
• COM (common): terminal bersama yang berpindah ke NO atau NC.
• SPDT, DPDT, 2CO, 4CO: menunjukkan jumlah kutub dan susunan kontak pindah.
• Latching relay: mempertahankan posisi tanpa catu koil terus-menerus pada desain tertentu.

Kontak relay dapat mengalami pitting atau pengikisan akibat busur listrik, terutama saat mengendalikan beban induktif. Kontak yang terlihat bersih juga tidak otomatis memenuhi spesifikasi; resistansi kontak saat berbeban dapat meningkat dan memicu penurunan tegangan.

Solid-state relay

SSR tidak memiliki bagian kontak bergerak sehingga cocok untuk aplikasi tertentu yang membutuhkan switching sering atau operasi senyap. Namun, SSR menghasilkan panas saat mengalirkan arus dan sering membutuhkan heatsink sesuai rating serta kondisi pemasangan. SSR juga dapat gagal dalam keadaan short, sehingga output tetap aktif meskipun sinyal input telah hilang.

Jangan mengganti relay elektromekanis dengan SSR hanya karena terminal atau rating arus nominal tampak mendekati. Perilaku listriknya berbeda, termasuk arus bocor, kebutuhan minimum load pada beberapa desain, respons terhadap AC/DC, dan kondisi fail-safe. Gunakan hanya jika rancangan controller atau dokumen teknis memang mengizinkannya.

Board Relay pada Rangkaian Pintu dan Keselamatan

Pada elevator modern, relay sering dipasang sebagai bagian dari relay board, interface board, atau papan khusus. Board ini dapat menggabungkan beberapa relay dengan terminal, LED status, fuse, optocoupler, konektor, dan jalur antarmuka ke controller. Mengganti satu relay di board kadang memungkinkan, tetapi tidak selalu menjadi pilihan paling aman atau ekonomis.

Rangkaian pintu merupakan area yang sering melibatkan relay. Contohnya meliputi sinyal buka dan tutup pintu, pembacaan door lock, door zone, sinyal perangkat pengaman pintu, atau komunikasi antara door operator dan controller. Untuk aplikasi spesifik pada sistem Otis, pembeli perlu mencocokkan nomor part, konektor, dan fungsi pada board relay kontrol bypass pintu Otis sebelum mempertimbangkan penggantian.

Relay juga dapat ditemukan pada car top board. Papan ini berada di atas kabin dan membantu menghubungkan perangkat di kabin, shaft, dan controller sesuai desain sistem. Pada komponen KONE, misalnya, board relay car top elevator KCE harus dievaluasi sebagai satu unit kompatibel, bukan sekadar dari kesamaan jumlah relay di permukaan board.

Rangkaian keselamatan membutuhkan kehati-hatian tambahan. Relay pada area ini dapat berkaitan dengan status emergency stop, governor, limit switch, door lock, inspection, atau jalur keselamatan lain. Jangan melakukan bypass sementara untuk “membuktikan” relay rusak kecuali prosedur pabrikan, analisis risiko, dan personel berwenang secara tegas mengizinkannya. Bypass yang keliru dapat menghilangkan fungsi proteksi dan menciptakan risiko serius.

Tanda Umum Relay Elevator Mengalami Kerusakan

Gejala relay rusak bergantung pada fungsinya. Gangguan yang sama juga dapat disebabkan oleh kabel longgar, konektor teroksidasi, input controller, catu daya, sensor, atau beban yang dikendalikan. Karena itu, gejala berikut adalah petunjuk pemeriksaan, bukan bukti tunggal bahwa relay harus diganti.

Tanda yang paling umum meliputi:

• Pintu elevator tidak membuka atau menutup meskipun perintah telah diterima.
• Lift berhenti beroperasi dengan fault intermiten yang muncul lalu hilang.
• Satu fungsi tidak berjalan, tetapi fungsi lain pada board yang sama masih normal.
• Relay tidak berbunyi klik ketika controller seharusnya memberi perintah.
• Relay berbunyi klik, tetapi beban tidak menerima tegangan atau sinyal yang diperlukan.
• Relay bergetar atau chatter, yaitu aktif-nonaktif cepat secara berulang.
• Bagian relay terlalu panas, berubah warna, berbau terbakar, atau casing retak.
• Kontak tetap terhubung setelah koil dimatikan, sehingga output tidak lepas.
• Indikator LED board menunjukkan input aktif tetapi output tidak berubah.
• Fuse putus kembali setelah diganti, yang dapat menunjukkan short pada koil, board, atau beban.

Chatter sering disalahartikan sebagai relay yang pasti rusak. Sebenarnya, kondisi ini dapat berasal dari tegangan koil yang turun, catu daya ripple, terminal longgar, ground yang buruk, atau sinyal controller yang tidak stabil. Mengganti relay tanpa mengoreksi penyebab tegangan tidak stabil dapat membuat komponen pengganti gagal lebih cepat.

Perhatikan juga pola gangguan. Jika gangguan hanya muncul saat jam sibuk, saat suhu ruang panel meningkat, atau ketika pintu bekerja berulang, pemeriksaan perlu mencakup panas, beban mekanis, tegangan suplai saat berbeban, dan koneksi yang sensitif terhadap getaran.

Periksa Tegangan Koil dan Rating Kontak

Dua parameter paling mendasar dalam pemilihan relay elevator adalah tegangan koil dan rating kontak. Keduanya memiliki fungsi berbeda dan tidak dapat saling menggantikan.

Tegangan koil adalah tegangan yang dibutuhkan agar relay berpindah posisi. Nilainya dapat berupa DC atau AC, misalnya 24 VDC, 48 VDC, 110 VAC, atau nilai lain sesuai rancangan. Relay dengan koil 24 VDC tidak boleh dipasang sebagai pengganti relay 24 VAC, meskipun angka tegangannya sama. Selain jenis arus, periksa polaritas bila relay atau modul memiliki diode, LED, atau rangkaian proteksi internal.

Rating kontak menunjukkan kemampuan kontak dalam mengalihkan beban. Saat mengevaluasinya, jangan hanya melihat angka ampere terbesar pada label. Pastikan hal berikut:

• Tegangan dan jenis arus beban: AC dan DC memiliki karakter pemutusan busur yang berbeda.
• Jenis beban: resistif, induktif, solenoid, koil contactor, atau input elektronik.
• Arus normal dan arus awal atau inrush.
• Jumlah operasi yang diharapkan pada kondisi beban sebenarnya.
• Rating untuk switching, bukan hanya rating arus membawa beban.
• Kebutuhan kontak NO, NC, atau changeover.
• Jumlah pole dan susunan terminal.
• Batas suhu panel dan ventilasi di sekitar relay.

Menggunakan relay dengan rating kontak yang “lebih besar” tidak selalu benar bila pinout, bahan kontak, waktu respons, ukuran, atau karakteristik koil berbeda. Sebaliknya, relay dengan kontak terlalu kecil dapat menempel atau gagal membuka setelah beberapa waktu, terutama pada beban induktif.

Gunakan multimeter sesuai prosedur kerja untuk mengukur tegangan di terminal koil ketika perintah aktif diberikan. Pengukuran tanpa beban dan saat sistem benar-benar mencoba bekerja sama-sama berguna. Tegangan yang tampak benar dalam keadaan idle dapat turun di bawah kebutuhan relay ketika beban atau beberapa output aktif bersamaan.

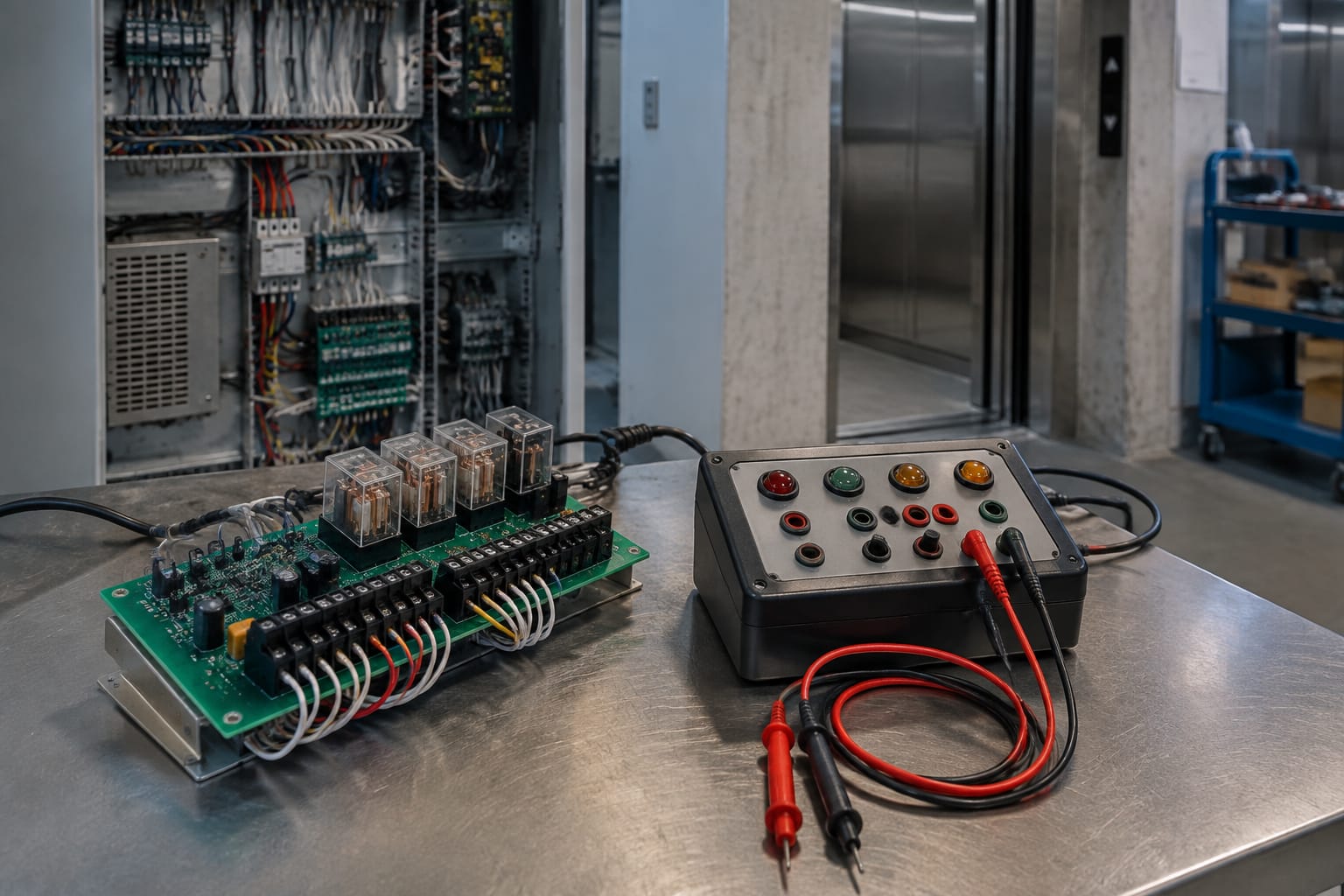

Diagnosis Rangkaian Sebelum Mengganti Relay

Diagnosis yang baik menghindarkan penggantian komponen yang sebenarnya masih berfungsi. Mulailah dari dokumentasi yang tersedia, diagram wiring, label terminal, kode fault, dan urutan operasi sistem. Jangan menyimpulkan fungsi relay berdasarkan posisi fisiknya saja.

Urutan pemeriksaan praktis berikut dapat digunakan:

1. Amankan elevator sesuai prosedur kerja, isolasi energi yang diperlukan, dan pastikan pekerjaan dilakukan oleh personel kompeten.
2. Catat nomor part relay atau board, posisi pemasangan, label terminal, kode error, serta kondisi sebelum komponen dilepas.
3. Periksa visual: bekas panas, retak solder, pin menghitam, konektor longgar, korosi, fuse, dan jalur PCB yang rusak.
4. Pastikan kondisi input yang menjadi syarat operasi sudah terpenuhi. Contohnya door lock, safety chain, limit, mode inspeksi, atau perintah controller.
5. Ukur tegangan koil ketika relay seharusnya aktif. Jika tidak ada sinyal, telusuri sumber perintah, output controller, interlock, dan kabel.
6. Jika koil mendapat tegangan yang sesuai tetapi relay tidak berpindah, relay atau rangkaian internal board menjadi tersangka kuat.
7. Jika relay berpindah, ukur kondisi kontak dan tegangan di sisi output saat berbeban. Jangan hanya mengandalkan bunyi klik.
8. Periksa beban yang dikendalikan. Solenoid atau contactor yang short, kabel terjepit, atau aktuator macet dapat menyebabkan relay dan fuse bermasalah.
9. Setelah sumber gangguan ditemukan, lakukan perbaikan lalu uji seluruh fungsi terkait.

Untuk relay yang dilepas, pengujian resistansi koil dan kontinuitas kontak dapat memberi indikasi awal. Namun, pengujian meja tidak selalu membuktikan relay layak pakai pada kondisi aktual. Kontak mungkin masih menunjukkan kontinuitas saat diuji tanpa beban tetapi gagal saat harus membawa arus. Pada board kompleks, pengukuran in-circuit juga dapat dipengaruhi komponen paralel.

Kesalahan umum adalah mengganti relay karena LED input menyala. LED hanya menunjukkan sebagian kondisi logika; LED tersebut tidak menjamin jalur output, solder, kontak relay, konektor, dan beban berada dalam kondisi baik.

Cocokkan Board, Konektor, dan Revisi

Untuk relay yang terpasang pada PCB, kompatibilitas board lebih penting daripada sekadar kesamaan relay individual. Dua board dengan jumlah terminal, ukuran, atau bentuk konektor yang mirip dapat memiliki mapping pin, firmware, logika, atau revisi sirkuit yang berbeda.

Sebelum memesan atau memasang board pengganti, konfirmasi:

• Nomor part lengkap dan kode produk yang tercetak pada label atau PCB.
• Merek, seri controller, dan aplikasi board dalam sistem elevator.
• Revisi hardware atau revision code.
• Nomor dan posisi konektor, bentuk keyway, serta jumlah pin.
• Penandaan terminal dan urutan pin.
• Tegangan catu daya, tipe input-output, dan fungsi setiap relay.
• Kompatibilitas dengan firmware atau konfigurasi controller bila relevan.
• Kondisi board lama, termasuk apakah kerusakan dipicu oleh komponen eksternal.

Pada kebutuhan antarmuka umum, lihat detail teknis interface board dan relay board elevator sebagai contoh bahwa identifikasi board harus mencakup fungsi antarmuka, bukan hanya nama generik “relay board”.

Foto resolusi baik dari kedua sisi PCB, label, konektor, dan relay sering membantu proses identifikasi. Namun, foto bukan pengganti verifikasi nomor part. Komponen berbeda dapat memakai casing yang sama, sementara perbedaan kecil pada suffix nomor part atau revisi dapat menentukan kecocokan.

Kelevator memasok suku cadang elevator multi-merek untuk importir B2B, distributor, kontraktor perawatan, pembeli OEM, dan proyek modernisasi. Dalam proses pengadaan, berikan data identifikasi yang lengkap agar evaluasi kompatibilitas dapat dilakukan berdasarkan kebutuhan sistem yang nyata.

Uji Sistem Setelah Penggantian

Pekerjaan belum selesai ketika relay atau board sudah terpasang. Pengujian pascapenggantian perlu memastikan fungsi normal kembali tanpa menciptakan kondisi baru yang tidak aman.

Lakukan pemeriksaan berikut sesuai prosedur pabrikan dan lingkup pekerjaan:

• Pastikan relay atau board terpasang pada orientasi yang benar dan semua konektor terkunci.
• Periksa ulang polaritas, terminal, fuse, grounding, dan pengencangan kabel.
• Nyalakan sistem dan amati indikasi abnormal seperti panas berlebih, bau, suara dengung, atau fuse putus.
• Verifikasi urutan fungsi yang terkait dengan relay, bukan hanya satu fungsi yang sebelumnya gagal.
• Uji pintu dari kondisi yang relevan, termasuk perintah buka-tutup, penguncian, dan respons interlock sesuai desain.
• Pastikan fault yang sebelumnya tercatat tidak muncul kembali setelah beberapa siklus operasi.
• Amati tegangan koil dan output relay saat sistem bekerja, terutama bila gangguan sebelumnya bersifat intermiten.
• Catat nomor part pengganti, tanggal pemasangan, temuan akar masalah, dan hasil pengujian untuk riwayat perawatan.

Pada rangkaian keselamatan, pengujian harus mengikuti prosedur resmi sistem elevator dan dilakukan oleh personel yang memiliki kewenangan serta kompetensi yang sesuai. Jangan menyederhanakan pengujian dengan melewati perangkat keselamatan demi mempercepat commissioning.

FAQ

Apakah relay yang berbunyi klik pasti masih baik?

Tidak. Bunyi klik hanya menunjukkan mekanisme koil kemungkinan bergerak. Kontak dapat tetap aus, terbakar, memiliki resistansi tinggi, atau tidak mampu mengalihkan beban dalam kondisi operasi.

Bolehkah mengganti relay dengan tipe yang memiliki rating arus lebih tinggi?

Belum tentu. Selain rating kontak, periksa tegangan dan jenis koil, konfigurasi NO/NC, pinout, dimensi, karakteristik beban, respons rangkaian, dan kompatibilitas board. Rating lebih tinggi tidak mengatasi ketidakcocokan fungsi.

Apa perbedaan relay dengan contactor pada elevator?

Relay umumnya digunakan untuk sinyal kontrol atau beban yang lebih kecil, sedangkan contactor lazim dipakai untuk pengalihan daya yang lebih besar. Batasnya bergantung desain sistem, sehingga identifikasi harus merujuk pada diagram dan spesifikasi komponen.

Kapan seluruh relay board perlu diganti?

Pertimbangkan penggantian board bila relay tidak dapat dilepas, jalur PCB atau solder rusak, terdapat beberapa output bermasalah, konektor terbakar, atau pengujian menunjukkan kerusakan pada rangkaian pendukung board. Pastikan penyebab eksternal seperti short pada beban sudah diperbaiki terlebih dahulu.

Untuk pengadaan relay elevator atau board pengganti, mulai dari nomor part lengkap, tegangan koil, konfigurasi kontak, foto konektor, revisi PCB, dan data controller. Informasi tersebut membantu membandingkan opsi secara akurat serta mengurangi risiko pemasangan komponen yang tidak kompatibel.
