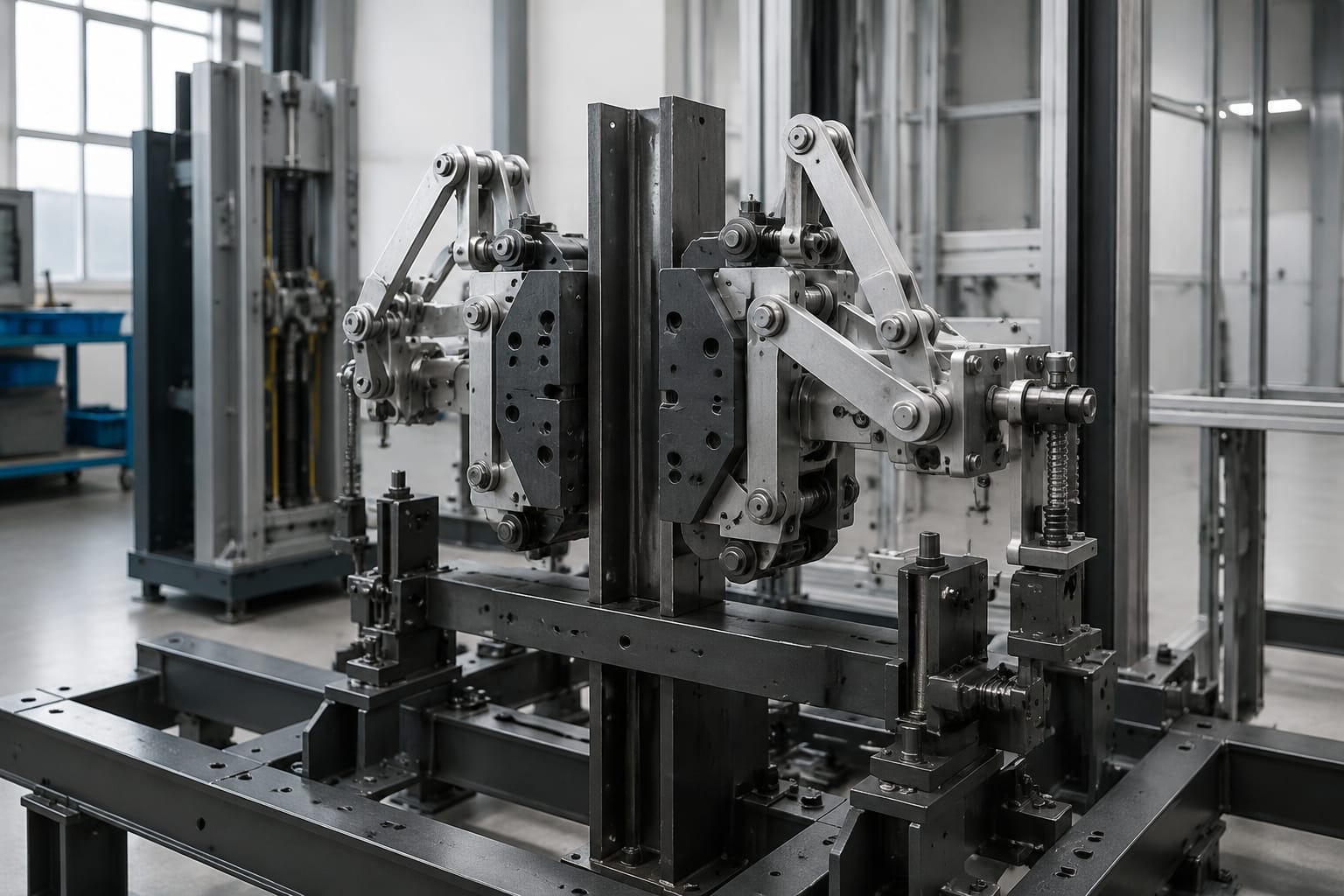

Lift safety gear adalah perangkat mekanis pengaman yang menjepit rel pemandu untuk menghentikan atau menahan kabin lift ketika terjadi kondisi berbahaya, terutama kecepatan turun berlebih. Perangkat ini bukan rem motor dan bukan pula pengganti sistem kontrol. Safety gear bekerja sebagai bagian dari rangkaian pengaman yang melibatkan overspeed governor, tali governor, linkage penggerak, dan rel pemandu.
Bagi kontraktor perawatan, tim modernisasi, dan pembeli suku cadang, keputusan pentingnya bukan hanya memilih tipe safety gear. Kesesuaian dengan kapasitas, kecepatan terukur, ukuran rel, desain rangka kabin, data governor, serta prosedur penyetelan dan pengujian harus diverifikasi sebagai satu sistem. Safety gear yang secara fisik tampak serupa belum tentu kompatibel atau aman digunakan sebagai pengganti.
Cara elevator safety gear menghentikan kabin
Dalam kondisi normal, safety gear tidak menjepit rel. Mekanismenya berada pada posisi siap dan bergerak hanya setelah menerima tarikan atau gerakan dari sistem penggerak pengaman. Pada lift traksi, pemicu yang umum adalah overspeed governor yang mendeteksi kabin bergerak melebihi batas kecepatan kerjanya.
Ketika governor bekerja, tali governor ditahan atau dikunci. Perbedaan gerakan antara tali dan kabin kemudian menarik linkage pada rangka kabin. Linkage ini menggerakkan safety gear di kedua sisi kabin hingga elemen penjepitnya mencengkeram rel pemandu.
Tujuan utamanya adalah menghasilkan perlambatan atau penghentian kabin dengan cara yang terkendali sesuai desain sistem. Beban tidak hanya diterima oleh satu komponen. Gaya dari kabin, penumpang atau muatan, rangka kabin, safety gear, dan rel pemandu saling berkaitan. Karena itu, kondisi rel, sambungan rel, bracket, dan struktur pendukung juga memengaruhi hasil kerja sistem pengaman.
Safety gear umumnya dirancang untuk menghadapi kondisi turun berlebih. Namun, arah kerja, konfigurasi, dan fungsi spesifiknya harus dibaca dari dokumen pabrikan serta data identifikasi komponen. Jangan mengasumsikan bahwa satu unit dapat dipasang untuk semua arah atau semua konfigurasi lift.
Governor, tali, linkage, dan safety gear sebagai satu sistem
Kinerja lift safety gear bergantung pada rangkaian mekanis yang tersambung. Pemeriksaan hanya pada badan safety gear tanpa menilai governor dan linkage dapat melewatkan penyebab utama kegagalan.
Overspeed governor
Overspeed governor adalah perangkat yang memantau kecepatan kabin melalui tali governor. Saat ambang kerja tercapai, governor mengaktifkan mekanisme penahan tali. Banyak konfigurasi juga memakai sakelar listrik untuk memutus rangkaian keselamatan sebelum atau bersamaan dengan tindakan mekanis.
Kecepatan trip governor, arah putar, diameter sheave, jenis tali, dan pengaturan sakelar tidak boleh diterka. Nilai yang benar harus mengikuti data pabrikan dan konfigurasi lift yang sedang dikerjakan.
Tali governor dan sistem penegang
Tali governor meneruskan gerakan antara governor dan linkage kabin. Tali yang aus, berkarat, tidak sesuai diameter, mengalami pelumasan yang tidak semestinya, atau memiliki tegangan tidak tepat dapat mengubah respons sistem. Katrol penegang di pit juga perlu bergerak bebas dalam batas lintasannya.
Pemeriksaan praktis mencakup:
- Kondisi kawat, serabut putus, korosi, dan deformasi tali.
- Kesesuaian diameter serta konstruksi tali dengan persyaratan sistem.
- Kondisi sheave, alur puli, bearing, dan pelindung.
- Tegangan tali serta gerak bebas perangkat penegang.
- Tidak adanya gangguan pada lintasan tali di hoistway dan pit.
Linkage dan batang penghubung
Linkage menerjemahkan tarikan tali governor menjadi gerakan penjepit pada safety gear. Komponen ini dapat berupa tuas, batang, pin, pegas, lengan silang, serta sambungan pengatur. Hambatan kecil akibat karat, cat, pelumasan yang keliru, atau pin aus dapat menyebabkan kedua sisi tidak bekerja serempak.
Gerakan linkage harus bebas pada jalurnya, tetapi tidak longgar berlebihan. Pengencang, cotter pin, baut penyetel, dan posisi tuas perlu diperiksa terhadap gambar atau instruksi peralatan. Mengubah panjang batang penghubung tanpa prosedur yang benar dapat mengubah titik kerja safety gear.

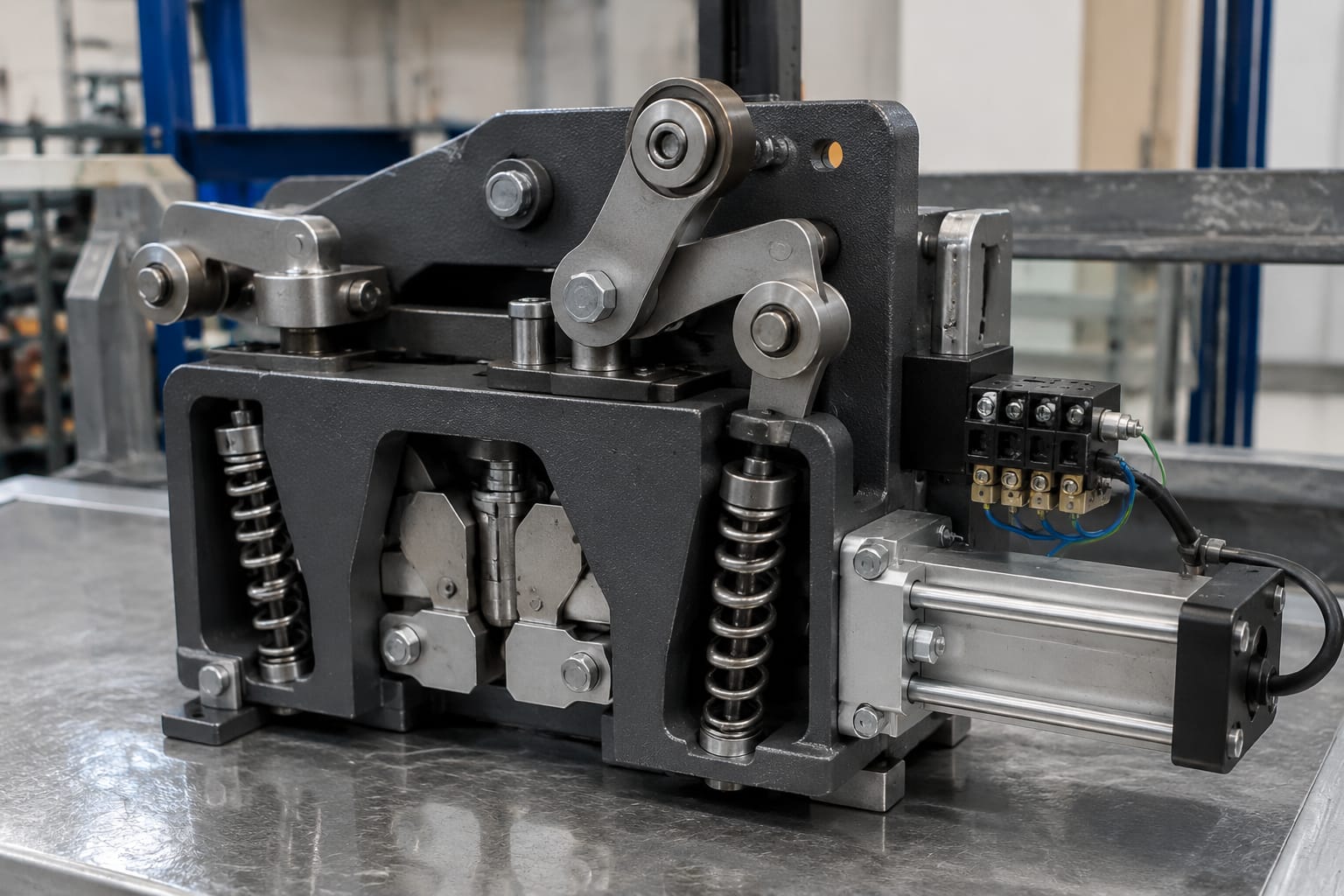

Safety gear dan rel pemandu
Safety gear menjepit permukaan rel pemandu. Maka, profil rel, ukuran kepala rel, kondisi permukaan, kelurusan, sambungan, dan kekokohan pemasangan rel adalah data teknis yang relevan. Rel yang terkontaminasi oli tebal, berkarat, tergores berat, atau tidak selaras dapat mengurangi konsistensi respons penjepitan.
Setelah safety gear pernah bekerja, rel harus diperiksa secara menyeluruh. Bekas gigitan, deformasi, atau kerusakan pada area kerja tidak boleh diabaikan hanya karena kabin sudah dapat dilepas kembali.
Perbedaan safety gear progresif dan sesaat
Dua kelompok utama lift safety gear adalah tipe progresif dan tipe sesaat. Perbedaannya berada pada cara gaya penjepitan membangun perlambatan pada rel, bukan semata-mata bentuk luar unit.
| Aspek | Safety gear progresif | Safety gear sesaat |
|---|---|---|
| Cara kerja | Menambah gaya pengereman secara bertahap melalui elemen gesek atau mekanisme penjepit | Menjepit rel dengan sangat cepat pada saat terpicu |
| Respons terhadap kabin | Dirancang untuk menghasilkan perlambatan yang lebih terkendali | Menghasilkan penghentian yang lebih mendadak |
| Penggunaan umum | Sering digunakan pada aplikasi dengan kecepatan atau kapasitas yang memerlukan karakteristik perlambatan progresif | Lebih umum pada aplikasi tertentu berkecepatan rendah, tergantung desain dan aturan yang berlaku |
| Elemen penting | Permukaan gesek, wedge, pegas, roller, dan pengaturan mekanisme | Wedge atau penjepit cepat serta kesesuaian batas kecepatan |
| Risiko salah aplikasi | Perlambatan tidak sesuai, komponen rel dan rangka menerima beban tidak sesuai desain | Guncangan penghentian berlebih dan ketidaksesuaian terhadap aplikasi |
Tipe progresif
Safety gear progresif meningkatkan gaya cengkeram secara bertahap saat kabin bergerak relatif terhadap rel. Desainnya dapat menggunakan wedge, roller, atau elemen gesek yang menekan rel dengan gaya yang meningkat. Karakteristik ini membantu membatasi perlambatan yang terlalu mendadak, tetapi bukan berarti dapat diatur secara sembarangan di lapangan.
Pada tipe ini, kondisi permukaan gesek, pegas, komponen pengatur, dan keseragaman kerja sisi kiri-kanan sangat penting. Penggantian satu komponen internal dengan material atau ukuran yang tidak ditentukan dapat mengubah respons keseluruhan.
Tipe sesaat
Safety gear sesaat bekerja dengan penjepitan cepat pada rel. Penggunaan tipe ini harus sesuai dengan batas desain lift, karakteristik kecepatan, dan persyaratan teknis yang berlaku untuk instalasi tersebut. Unit tipe sesaat tidak boleh dianggap sebagai substitusi praktis bagi tipe progresif hanya karena dimensi pemasangannya mirip.
Saat mengevaluasi pengganti, verifikasi tipe mekanisme berdasarkan plat data dan dokumentasi asli. Hindari keputusan berdasarkan istilah pemasok yang tidak menjelaskan mode kerja, arah kerja, atau aplikasi yang dituju.
Aplikasi pada kabin dan counterweight
Safety gear paling sering dikaitkan dengan kabin lift karena kabin membawa penumpang atau barang. Pada konfigurasi tertentu, counterweight juga dapat dilengkapi perangkat pengaman. Kebutuhan tersebut bergantung pada desain sistem, kondisi hoistway, jenis lift, kecepatan, dan persyaratan instalasi.
Safety gear pada kabin dan counterweight bukan komponen yang dapat dipertukarkan begitu saja. Perbedaan dapat mencakup:
- Arah kerja dan orientasi pemasangan.
- Beban nominal serta massa yang harus ditahan.
- Ukuran dan jenis rel pemandu.
- Bentuk rangka atau bracket pemasangan.
- Geometri linkage atau titik aktivasi.
- Hubungan dengan governor dan perangkat penegang.
- Tipe progresif atau sesaat.
Untuk proyek modernisasi, perubahan kapasitas kabin, kecepatan terukur, mesin penggerak, atau rasio sheave dapat memengaruhi evaluasi sistem pengaman. Mempertahankan safety gear lama tanpa memeriksa kecocokannya terhadap parameter baru menciptakan risiko teknis yang serius.
Temuan umum saat inspeksi safety gear
Inspeksi rutin bertujuan menemukan perubahan kondisi sebelum sistem diperlukan dalam keadaan darurat. Pemeriksaan visual saja tidak cukup, tetapi tetap penting untuk mengidentifikasi masalah yang jelas.
Temuan yang umum mencakup:
- Korosi dan kontaminasi: karat pada linkage, pin, pegas, atau badan unit dapat membatasi gerakan. Oli berlebih pada area yang seharusnya menghasilkan gesekan juga perlu dievaluasi.
- Keausan pada pin dan bushing: celah berlebih dapat membuat mekanisme tidak menarik kedua sisi secara seragam.
- Pegas rusak atau berubah kondisi: pegas yang retak, lemah, salah posisi, atau bukan spesifikasi yang tepat memengaruhi respons mekanisme.
- Wedge, roller, atau jaw aus: permukaan kerja yang terkelupas, retak, aus tidak merata, atau rusak perlu dinilai sesuai kriteria pabrikan.
- Baut pengatur berubah posisi: pengaturan yang bergeser dapat terjadi akibat getaran, pekerjaan terdahulu, atau pengencang yang tidak tepat.
- Linkage macet: cat baru, serpihan konstruksi, kabel yang salah rute, atau komponen hoistway yang mengganggu dapat menghambat aktivasi.
- Bekas aktivasi sebelumnya: jejak gigitan pada rel atau tanda deformasi pada safety gear menunjukkan perlunya pemeriksaan lebih luas sebelum lift dikembalikan ke operasi.
- Plat data tidak terbaca: identitas yang hilang membuat penilaian kompatibilitas dan pengadaan suku cadang jauh lebih berisiko.
Selain mekanis, kontraktor perlu memeriksa perangkat listrik terkait fungsi pengaman. Misalnya, sakelar pendeteksi gerak mikro rem lift memiliki peran berbeda dari safety gear, tetapi kondisi rangkaian keselamatan harus dinilai sebagai bagian dari sistem lift secara menyeluruh.
Data identifikasi yang diperlukan untuk penggantian
Jangan membeli replacement lift safety gear hanya dari foto atau nama merek. Ambil data dari plat identifikasi, unit lama, gambar pemasangan, serta dokumen lift. Jika data tidak lengkap, lakukan pengukuran dan verifikasi teknis sebelum pemesanan.
Siapkan informasi berikut kepada tim pengadaan atau pemasok:
| Data yang dikumpulkan | Mengapa diperlukan |
|---|---|
| Merek, model, dan nomor seri safety gear | Menentukan desain dan revisi komponen yang tepat |
| Foto plat data dan tampak keseluruhan | Membantu memverifikasi identitas, orientasi, dan bentuk pemasangan |
| Tipe: progresif atau sesaat | Mencegah substitusi dengan cara kerja berbeda |
| Kecepatan terukur serta kapasitas lift | Menilai batas aplikasi dan kecocokan sistem |
| Berat kabin, beban nominal, dan bila relevan massa counterweight | Berkaitan dengan gaya yang harus ditahan |
| Ukuran, profil, dan berat rel pemandu | Safety gear harus sesuai dengan rel yang dijepit |
| Arah kerja dan posisi pemasangan | Mencegah kesalahan unit kiri-kanan atau orientasi |
| Jarak lubang, ukuran rangka, dan detail bracket | Memastikan kompatibilitas mekanis |
| Data overspeed governor dan tali governor | Mengonfirmasi hubungan antara pemicu dan safety gear |
| Riwayat aktivasi, perbaikan, atau modernisasi | Mengidentifikasi dampak terhadap komponen terkait |
Sertakan foto detail pada area pemasangan, linkage, rel, dan plat governor bila tersedia. Foto harus cukup jelas untuk membaca angka atau kode. Untuk komponen mekanis kritis, satu nomor bagian yang tampak mirip tidak selalu cukup bila ada revisi desain.
Kelevator memasok suku cadang lift multi-merek bagi importir B2B, distributor, kontraktor perawatan, perusahaan modernisasi, dan pembeli OEM. Dalam proses sourcing, data identifikasi yang lengkap membantu pembeli membandingkan kecocokan teknis tanpa bergantung pada asumsi visual.
Mengapa penyetelan dan pengujian harus dilakukan spesialis
Safety gear adalah perangkat keselamatan yang dapat menahan beban kabin pada rel. Kesalahan penyetelan tidak selalu terlihat selama operasi normal, tetapi dapat muncul saat sistem benar-benar harus bekerja. Oleh sebab itu, pemasangan, reset, penyetelan, dan pengujian memerlukan personel kompeten dengan prosedur pabrikan serta ketentuan keselamatan yang berlaku di lokasi.
Pekerjaan ini berisiko karena dapat melibatkan kabin tergantung, ruang luncur, governor yang aktif, komponen bergerak, serta energi listrik. Pengujian yang tidak direncanakan dapat merusak rel, melukai pekerja, atau membuat lift tidak dapat dioperasikan dengan aman.
Spesialis perlu memastikan, antara lain:
- Lift diamankan dari penggunaan dan sumber energi dikendalikan sesuai prosedur kerja.
- Kondisi struktur kabin, rel, governor, tali, serta linkage diperiksa sebelum pengujian.
- Pengaturan dilakukan berdasarkan dokumentasi komponen, bukan perkiraan panjang tuas atau jumlah putaran baut.
- Aktivasi dan pelepasan kembali safety gear dilakukan sesuai metode yang ditentukan.
- Dampak pengujian terhadap rel, frame, governor, dan rangkaian keselamatan dievaluasi.
- Lift tidak dikembalikan ke layanan sebelum fungsi keselamatan yang terkait diverifikasi.
Jangan mengakali sistem dengan menjepit, mengganjal, atau mem-bypass sakelar keselamatan agar lift tetap berjalan. Komponen seperti bracket dan micro switch rem lift dapat memengaruhi status rangkaian pada konfigurasi tertentu, tetapi tidak pernah boleh diperlakukan sebagai solusi pengganti terhadap masalah mekanis safety gear atau governor.
Dokumentasi setelah pekerjaan safety gear
Dokumentasi yang baik membantu pemeliharaan berikutnya, audit internal, penelusuran masalah, dan pembelian komponen yang benar. Catatan tidak perlu dibuat rumit, tetapi harus cukup spesifik untuk menjelaskan apa yang diperiksa, diganti, disetel, dan diuji.
Catat setidaknya:
- Identitas lift, lokasi unit, tanggal, dan personel yang mengerjakan.
- Merek, model, nomor seri, serta data plat safety gear dan governor.
- Kondisi awal, termasuk korosi, keausan, kerusakan rel, atau indikasi aktivasi sebelumnya.
- Komponen yang diganti beserta nomor bagian dan alasan penggantian.
- Pengukuran atau setelan yang dibuat menurut prosedur pabrikan.
- Metode pengujian, hasil pemeriksaan, dan tindakan korektif setelah pengujian.
- Foto sebelum serta sesudah pekerjaan pada area penting.
- Status komponen pendukung dan pekerjaan lanjutan yang masih diperlukan.
Bila pekerjaan menyentuh sistem listrik pengaman, identifikasi papan atau relay yang terkait juga perlu dicatat. Sebagai contoh, penggantian papan relay rangkaian keselamatan lift Toshiba harus selalu diverifikasi terhadap model, skema kontrol, dan fungsi sistemnya; papan tersebut bukan pengganti pemeriksaan mekanis safety gear.
Kesalahan yang perlu dihindari saat sourcing dan perawatan
Beberapa kesalahan berulang dapat meningkatkan risiko salah komponen atau pekerjaan tidak lengkap:
- Menyamakan semua safety gear berdasarkan merek lift saja.
- Memesan unit tanpa data ukuran rel dan arah pemasangan.
- Mengganti mekanisme progresif dengan tipe sesaat, atau sebaliknya.
- Mengganti pegas, pin, atau elemen internal dengan komponen generik tanpa validasi.
- Fokus pada safety gear tetapi tidak memeriksa governor, tali, tensioner, dan linkage.
- Mengabaikan kondisi rel setelah safety gear pernah aktif.
- Mengandalkan uji jalan normal sebagai bukti bahwa sistem pengaman bekerja.
- Tidak mendokumentasikan kode komponen dan setelan setelah pekerjaan.
Langkah berikutnya yang praktis adalah mengumpulkan foto plat data, detail rel, konfigurasi linkage, dan parameter lift sebelum meminta evaluasi penggantian. Dengan data tersebut, kontraktor atau tim sourcing dapat membandingkan pilihan lift safety gear secara lebih akurat dan meneruskan pemasangan serta pengujian kepada spesialis yang kompeten.
