Panduan Elevator Sheaves: Jenis, Inspeksi, dan Pengadaan

Elevator sheaves adalah puli beralur yang mengarahkan atau meneruskan gerak tali baja, sabuk, atau elemen penggerak pada sistem lift. Komponen ini bukan sekadar roda: diameter, bentuk alur, posisi poros, bantalan, dan keselarasan pemasangannya menentukan umur tali, tingkat kebisingan, serta kestabilan operasi lift.

Untuk penggantian, jangan memilih sheave hanya berdasarkan diameter luar atau foto. Identifikasi dulu fungsi sheave pada unit, lalu cocokkan ukuran inti, profil alur, konfigurasi pemasangan, bantalan, dan nomor part bila tersedia. Pendekatan ini membantu kontraktor dan tim pengadaan menghindari komponen yang tampak serupa tetapi tidak kompatibel.

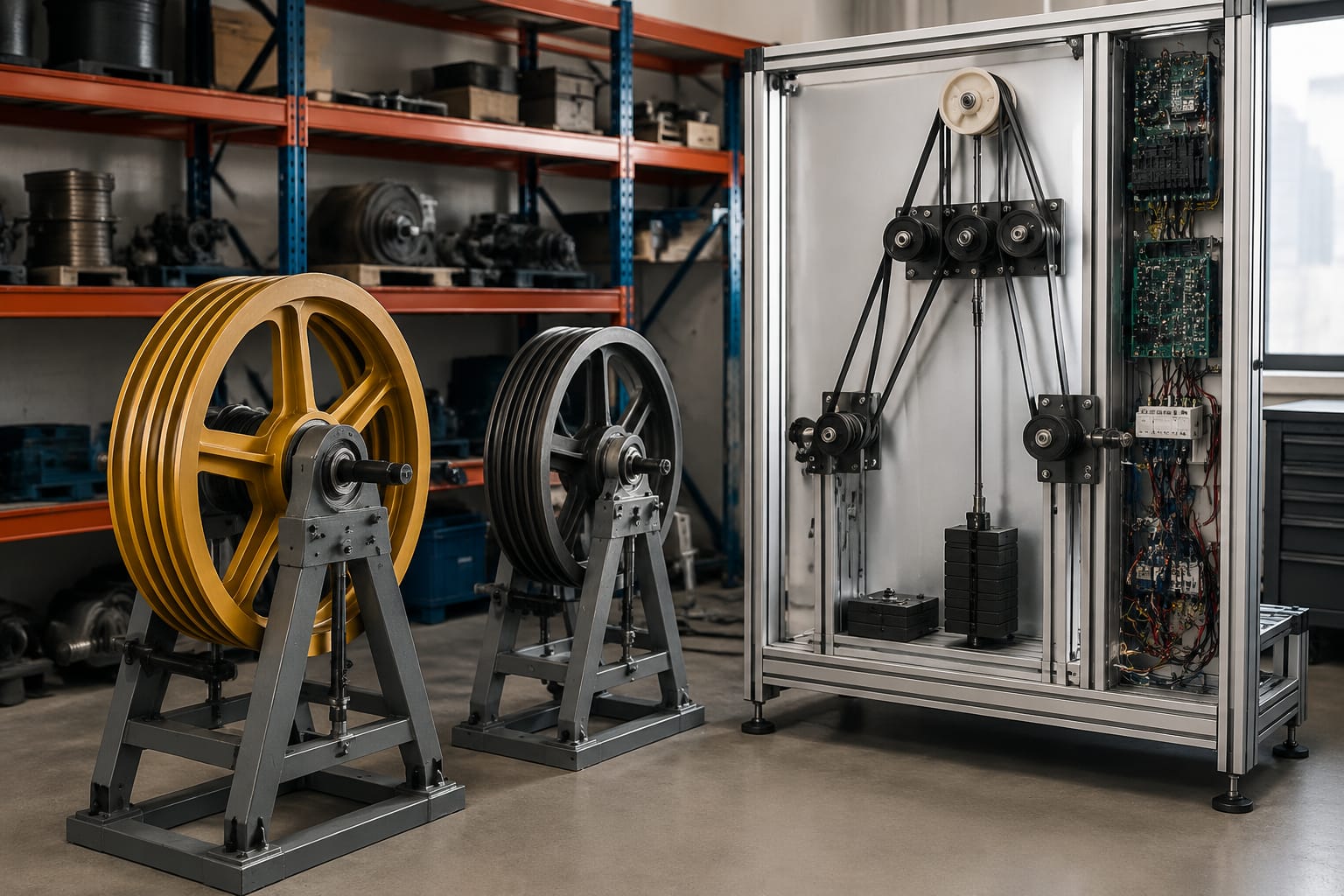

Traction dan deflector sheaves

Traction sheave adalah roda traksi utama yang meneruskan torsi motor ke tali baja hoist. Pada lift traksi, alur traction sheave menghasilkan gaya gesek yang cukup untuk menggerakkan kabin dan counterweight tanpa membuat tali selip berlebihan. Karena memikul fungsi penggerak utama, kondisi alur dan keseragaman diameternya sangat penting.

Keausan pada traction sheave dapat mengubah kontak antara tali dan alur. Jika alur menjadi terlalu dalam, terlalu lebar, atau tidak seragam, tekanan pada tali tidak lagi merata. Akibatnya dapat berupa selip, percepatan keausan tali, gerak kabin yang kurang halus, atau kebutuhan penyetelan ulang sistem.

Deflector sheave atau puli pembelok tidak secara langsung menggerakkan tali. Fungsinya mengubah arah lintasan tali dari traction sheave menuju kabin, counterweight, atau titik suspensi. Komponen ini sering ditemui pada konfigurasi ruang mesin maupun machine-room-less, tergantung desain lift.

Perbedaan praktis keduanya adalah sebagai berikut:

Jangan menganggap deflector sheave dapat menggantikan traction sheave dengan ukuran yang sama. Material, desain hub, metode penguncian ke poros, kapasitas beban, dan geometri alurnya dapat berbeda secara mendasar.

Diverting, secondary, dan door sheaves

Istilah diverting sheave sering dipakai untuk sheave yang membelokkan tali pada sistem suspensi, khususnya ketika jalur tali perlu diatur untuk rasio roping tertentu. Dalam praktik, istilah ini kadang tumpang tindih dengan deflector sheave. Karena nomenklatur antarprodusen dapat berbeda, fungsi dan posisi aktual komponen harus selalu dikonfirmasi dari gambar susunan tali atau katalog unit.

Secondary sheave adalah istilah umum untuk sheave tambahan dalam rangkaian mekanis. Pada sistem lift, komponen ini dapat berada di sisi penggerak, pada struktur kabin, counterweight, atau mekanisme lain yang membutuhkan perubahan arah dan pembagian lintasan elemen penggerak. Nama “secondary” saja tidak cukup sebagai dasar pemesanan.

Door sheave atau roda puli pintu bekerja pada sistem operator pintu, bukan pada tali baja hoist utama. Bentuknya dapat berupa roda pengubah arah sabuk, roda penggerak mekanisme pintu, atau roda gantung/guide wheel yang membantu pergerakan panel pintu. Bebannya dan cara ausnya berbeda dari sheave traksi.

Pada pengadaan komponen pintu, periksa apakah yang dibutuhkan adalah:

• Roda puli untuk sabuk atau tali pada operator pintu.
• Roda gantung panel pintu.
• Roda pemandu bawah atau samping.
• Roda dengan satu atau dua alur.
• Roda dengan bantalan terintegrasi atau lubang pusat untuk poros terpisah.

Contoh, [roda pengganti pintu lift 74 x 19 dengan bearing 6203](/products/74x19x6203-lift-door-change-wheel-elevator-parts/) relevan bila ukuran, jenis bearing, dan fungsi pada operator pintu memang sesuai. Untuk konfigurasi panel dengan dua jalur, [roda gantung pintu dua alur 140 x 20 dengan bearing 6204](/products/door-hanging-wheel-double-groove-140x20x6204-lift-parts-elevator-accessories/) perlu dicocokkan pula dengan profil rel, posisi alur, dan tata letak hanger pintu.

Kesalahan umum adalah menyebut semua roda pada operator pintu sebagai “door sheave”. Dalam permintaan penawaran, sertakan foto posisi terpasang dan jelaskan apakah roda menyentuh sabuk, rel, kabel, atau komponen lain. Informasi ini mempercepat identifikasi yang akurat.

Material sheave dan profil alur

Sheave lift dapat dibuat dari besi cor, baja, paduan logam, atau material polimer pada aplikasi tertentu seperti komponen pintu. Material yang tepat bergantung pada fungsi, beban, kecepatan, lingkungan kerja, dan elemen yang bersentuhan dengannya.

Untuk traction dan deflector sheave tali baja, material logam dengan ketahanan aus yang sesuai biasanya digunakan. Namun, pengadaan berdasarkan material saja tidak memadai. Dua komponen dari bahan yang sama dapat memiliki ketahanan dan kompatibilitas berbeda akibat metode manufaktur, perlakuan permukaan, desain hub, maupun profil alurnya.

Pada sistem pintu, roda berlapis atau berbahan polimer dapat dipakai untuk mengurangi bunyi dan melindungi rel. Material ini tetap perlu disesuaikan dengan kondisi kerja. Roda yang terlalu lunak mungkin cepat berubah bentuk pada beban atau suhu tertentu, sementara roda terlalu keras dapat meningkatkan bunyi dan mempercepat keausan permukaan pasangan.

Mengapa profil alur harus cocok

Profil alur menentukan cara tali atau sabuk duduk pada sheave. Untuk tali baja, bentuk alur memengaruhi area kontak, tekanan permukaan, traksi, dan distribusi beban. Alur yang salah dapat menyebabkan tali bertumpu pada titik yang tidak semestinya.

Saat memeriksa profil alur, catat:

• Bentuk alur: U, V, undercut, atau desain khusus pabrikan.
• Lebar bukaan alur.
• Kedalaman alur.
• Radius dasar alur.
• Jarak antaralur atau pitch.
• Jumlah alur aktif.
• Kondisi bibir alur: tajam, pecah, aus, atau tidak seragam.
• Jenis dan diameter nominal tali baja atau sabuk yang digunakan.

Mengganti traction wheel dengan produk yang tampak mirip tetapi memiliki profil alur berbeda dapat mengubah karakteristik traksi. Untuk komponen utama, gunakan gambar teknis, nomor part, atau data mesin yang dapat diverifikasi. Sebagai contoh kategori, [traction wheel untuk suku cadang lift Otis](/products/traction-wheel-switch-otis-elevator-parts-lift-accessories/) hanya layak dipertimbangkan setelah kode komponen, ukuran, dan konfigurasi yang dibutuhkan sesuai dengan unit.

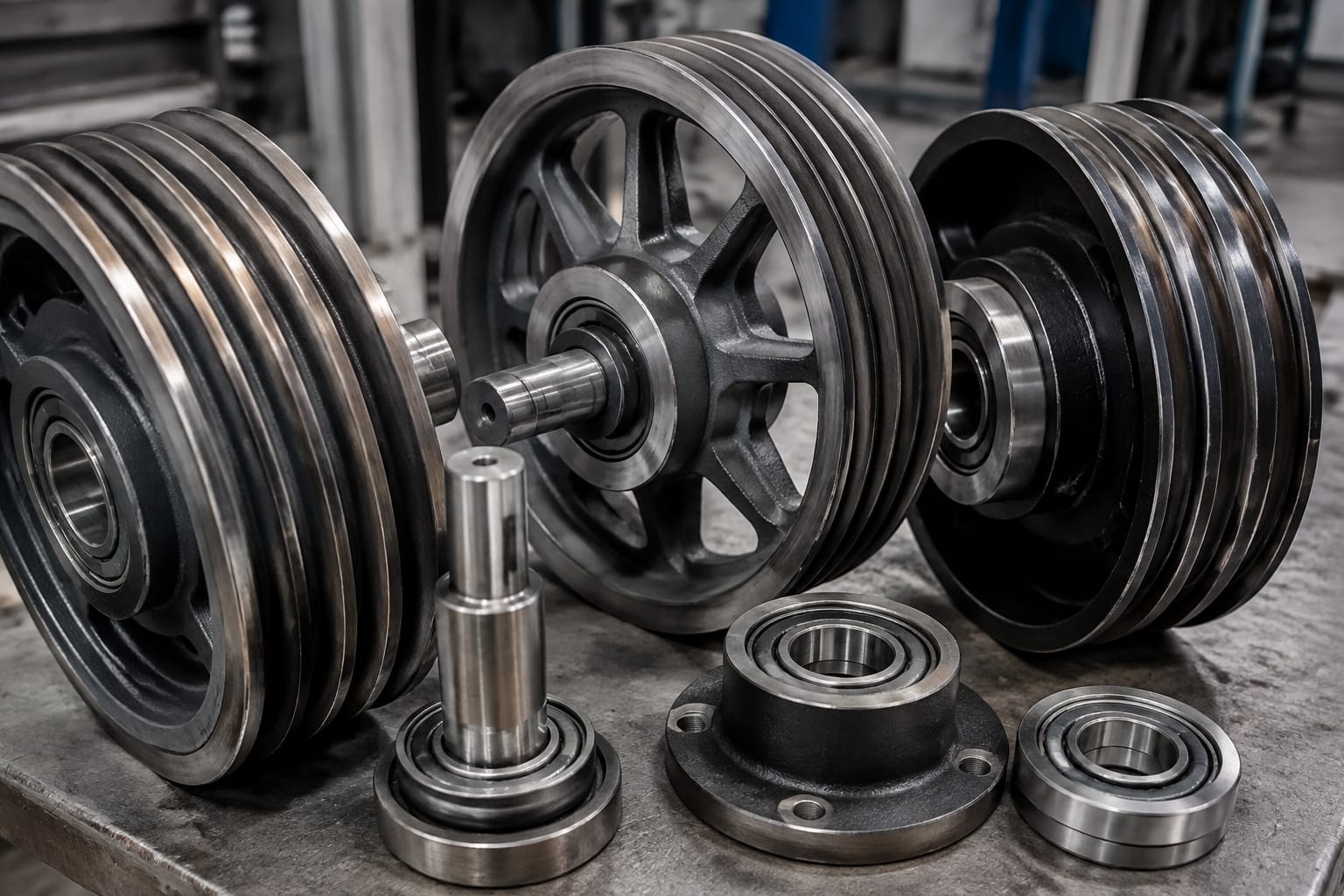

Bantalan, poros, dan mounting

Sheave dapat berputar pada bantalan terintegrasi, bantalan yang dipasang pada hub, atau bushing, tergantung desainnya. Pada traction sheave, hubungan antara hub, poros, keyway, taper, baut pengunci, atau sistem penguncian lain adalah bagian kritis dari kompatibilitas.

Periksa hal berikut sebelum membeli pengganti:

• Diameter lubang pusat atau bore.
• Diameter poros aktual dan toleransi fit.
• Panjang hub dan posisi hub terhadap bidang roda.
• Ada atau tidaknya keyway, spline, taper, set screw, atau flange.
• Dimensi serta posisi lubang baut.
• Tipe bearing, nomor bearing, jumlah bearing, dan cara retensinya.
• Arah pemasangan bila sheave tidak simetris.
• Jarak roda dari bracket, pelindung, atau komponen di sekitarnya.

Nomor bearing, misalnya 6203 atau 6204, membantu identifikasi tetapi tidak menjamin seluruh roda cocok. Lebar total roda, panjang boss, offset, jenis seal bearing, dan material roda masih harus diverifikasi.

Bantalan yang mulai kasar tidak selalu berarti seluruh sheave wajib diganti. Pada beberapa desain, bearing dapat diganti secara terpisah. Pada desain lain, bearing terintegrasi atau hub sudah rusak sehingga penggantian rakitan lebih tepat. Periksa kemungkinan servis ini berdasarkan konstruksi komponen dan instruksi pabrikan lift atau operator pintu.

Gejala keausan dan kebisingan yang umum

Pemeriksaan elevator sheaves sebaiknya dilakukan saat perawatan terjadwal, bukan hanya setelah muncul kegagalan. Suara dan pola keausan sering memberi petunjuk awal, tetapi diagnosis perlu mempertimbangkan tali, bearing, alignment, tegangan, serta komponen pasangan.

Gejala yang lazim meliputi:

• Bunyi mendengung atau gemuruh saat berputar: sering terkait bearing aus, pelumasan yang tidak memadai pada desain yang memerlukannya, atau kontaminasi.
• Decitan atau bunyi gesek berulang: dapat berasal dari tali, sabuk, alur aus, permukaan roda kotor, atau alignment yang salah.
• Getaran pada sistem: mungkin menunjukkan runout, bearing longgar, roda tidak seimbang, poros bengkok, atau pemasangan yang tidak presisi.
• Alur mengilap tidak merata: dapat menandakan distribusi beban atau kontak tali yang tidak seragam.
• Tali cepat aus pada satu sisi: sering berkaitan dengan misalignment, alur yang rusak, atau jalur tali yang tidak benar.
• Serpihan logam atau debu abnormal di sekitar sheave: dapat menjadi tanda gesekan atau keausan progresif.
• Roda pintu bergerak tersendat atau pintu berbunyi keras: periksa roda gantung, bearing, rel, guide, dan keselarasan panel; jangan langsung menyimpulkan operator pintu rusak.
• Retak, pecah, atau deformasi roda: hentikan penggunaan komponen yang terpengaruh dan lakukan evaluasi teknis sebelum lift dikembalikan ke operasi.

Bunyi saja bukan dasar yang cukup untuk memesan komponen. Misalnya, bunyi pada area pintu dapat berasal dari rel kotor, baut hanger longgar, atau roller yang salah setel. Pada sistem traksi, kebisingan dapat berpindah melalui struktur, sehingga lokasi suara yang terdengar belum tentu lokasi sumbernya.

Checklist inspeksi dan pengukuran

Lakukan inspeksi oleh personel yang memahami prosedur keselamatan lift, termasuk isolasi energi dan pengamanan area kerja. Jangan mengukur atau menyentuh bagian bergerak saat sistem beroperasi.

Gunakan checklist berikut untuk menyiapkan diagnosis dan data pengadaan:

1. Identifikasi fungsi serta lokasi sheave: traction, deflector, diverting, secondary, atau pintu.
2. Catat merek, model, nomor seri unit, dan nomor part lama bila terbaca.
3. Ambil foto dari depan, samping, bagian hub, bearing, label, serta posisi komponen dalam rakitan.
4. Ukur diameter luar roda pada beberapa titik untuk melihat kemungkinan keausan atau bentuk tidak bulat.
5. Ukur lebar total roda, lebar muka efektif, diameter bore, panjang hub, dan offset hub.
6. Hitung jumlah alur dan ukur pitch antaralur dari pusat ke pusat.
7. Dokumentasikan profil alur dengan alat ukur yang sesuai atau template groove gauge, terutama untuk sheave tali baja.
8. Catat ukuran, konstruksi, dan jumlah tali atau sabuk yang berinteraksi dengan sheave.
9. Periksa kelonggaran radial dan aksial pada bearing atau hub sesuai metode inspeksi yang berlaku.
10. Amati kondisi alur, retak, korosi, pinggiran tajam, bekas tali, dan kontaminasi minyak atau debu.
11. Periksa poros, key, baut, bracket, serta pelindung untuk tanda longgar, aus, atau retak.
12. Catat arah putaran dan sisi pemasangan jika desain kiri-kanan berbeda.

Untuk pengukuran kritis, gunakan alat yang terkalibrasi dan lakukan pengukuran ulang. Penggaris fleksibel atau perkiraan dari foto tidak memadai untuk bore, profil alur, atau pitch yang menentukan kecocokan.

Informasi yang diperlukan untuk sourcing

Permintaan pengadaan yang lengkap mengurangi bolak-balik klarifikasi dan risiko pesanan salah. Untuk elevator sheaves, siapkan data dalam kelompok berikut.

Identitas peralatan

• Merek dan model lift atau operator pintu.
• Nomor seri jika tersedia.
• Lokasi komponen dalam sistem.
• Nomor part lama, kode casting, atau label pada roda.
• Foto komponen lama dan foto posisi pemasangan.

Dimensi dan konfigurasi

• Diameter luar, lebar roda, dan diameter bore.
• Jumlah alur, profil alur, pitch, serta ukuran tali/sabuk.
• Jenis hub, keyway, flange, lubang baut, atau mekanisme penguncian.
• Tipe dan nomor bearing, termasuk jumlahnya.
• Dimensi bracket atau jarak pemasangan yang relevan.
• Arah pemasangan atau offset.

Kondisi operasional

• Fungsi sheave dan komponen yang bersentuhan dengannya.
• Jenis gangguan yang terjadi, misalnya noise, bearing macet, groove aus, atau retak.
• Apakah unit merupakan penggantian satuan, modernisasi, atau kebutuhan stok.
• Jumlah unit yang dibutuhkan dan apakah diperlukan keseragaman antarunit.

Untuk pembeli B2B, foto dengan skala pengukuran dan tabel dimensi lebih berguna daripada foto produk saja. Saat mencari alternatif multi-merek, pastikan pemasok membandingkan data teknis, bukan hanya menyatakan “cocok untuk” berdasarkan nama merek. Kelevator memasok suku cadang lift multi-merek untuk importir, distributor, kontraktor perawatan, serta pembeli OEM, sehingga data identifikasi yang lengkap membantu proses pencocokan komponen secara teknis.

Hindari tiga kesalahan pengadaan berikut:

• Memesan berdasarkan diameter luar tanpa memeriksa bore dan hub.
• Menganggap nomor bearing sama berarti seluruh sheave identik.
• Mengganti sheave traksi tanpa mengevaluasi kondisi tali baja dan profil alur yang disyaratkan sistem.

Alignment dan pengujian setelah penggantian

Pemasangan sheave baru tidak selesai setelah baut dikencangkan. Keselarasan dan pengujian menentukan apakah komponen akan bekerja sesuai desain atau justru mempercepat keausan komponen lain.

Setelah pemasangan, lakukan pemeriksaan sesuai prosedur pabrikan dan praktik keselamatan yang berlaku:

1. Pastikan part terpasang pada orientasi yang benar, dengan pengunci, key, baut, dan torsi pengencangan sesuai spesifikasi.
2. Verifikasi sheave berputar bebas tanpa menyentuh bracket, cover, atau komponen berdekatan.
3. Periksa alignment jalur tali atau sabuk. Tidak boleh ada pergeseran lateral abnormal saat sistem bergerak.
4. Pastikan tali duduk merata pada seluruh alur dan tidak menaiki bibir alur.
5. Periksa tegangan dan kondisi elemen penggerak sesuai desain sistem; jangan mengoreksi masalah alignment hanya dengan mengubah tegangan.
6. Jalankan pengujian operasional dengan pengawasan personel kompeten dan amati suara, getaran, tracking, serta respons pintu atau kabin.
7. Lakukan pemeriksaan ulang pada pengencang, posisi tali, dan kondisi bearing setelah periode operasi awal bila prosedur perawatan mensyaratkannya.
8. Catat nomor part, dimensi, tanggal penggantian, temuan inspeksi, dan tindakan koreksi untuk riwayat perawatan.

Pada traction sheave, pengujian dan penyetelan harus mengikuti dokumentasi produsen sistem lift. Perubahan pada komponen penggerak utama dapat memengaruhi traksi dan perilaku keselamatan sistem, sehingga tidak tepat diperlakukan seperti penggantian roda pintu biasa.

FAQ

Apakah sheave yang alurnya aus dapat diperbaiki?

Tergantung pada desain, tingkat kerusakan, dan ketentuan produsen. Beberapa traction sheave dapat dievaluasi untuk re-grooving oleh pihak yang kompeten, tetapi proses tersebut harus mempertahankan geometri alur dan batas dimensi yang diizinkan. Jika ada retak, kerusakan hub, atau dimensi sudah di luar batas, penggantian biasanya menjadi pilihan yang lebih tepat.

Kapan tali baja perlu diperiksa saat mengganti traction sheave?

Selalu. Tali dan traction sheave bekerja sebagai satu sistem. Periksa diameter, pelumasan, tanda aus, distribusi beban, dan keseragaman kondisi tali sebelum memutuskan hanya mengganti sheave. Sheave baru tidak akan menyelesaikan masalah bila tali sudah rusak atau jalur talinya tidak selaras.

Apakah diameter roda yang sama pasti kompatibel?

Tidak. Diameter luar hanya satu parameter. Bore, hub, offset, bearing, jumlah dan profil alur, metode mounting, serta kapasitas kerja dapat membuat dua sheave berdiameter sama tidak dapat dipertukarkan.

Apa data minimum untuk meminta penawaran sheave pintu?

Sertakan foto, diameter luar, lebar, diameter lubang atau nomor bearing, jumlah alur bila ada, posisi pemasangan, serta merek dan model operator pintu. Foto roda dari sisi depan dan samping membantu mengidentifikasi hub dan offset.

Mulailah pengadaan dengan memverifikasi fungsi sheave dan melengkapi checklist pengukuran. Dengan nomor part atau data dimensi yang dapat diuji, tim teknis dan pembelian dapat membandingkan opsi pengganti secara lebih akurat sebelum pemasangan.
