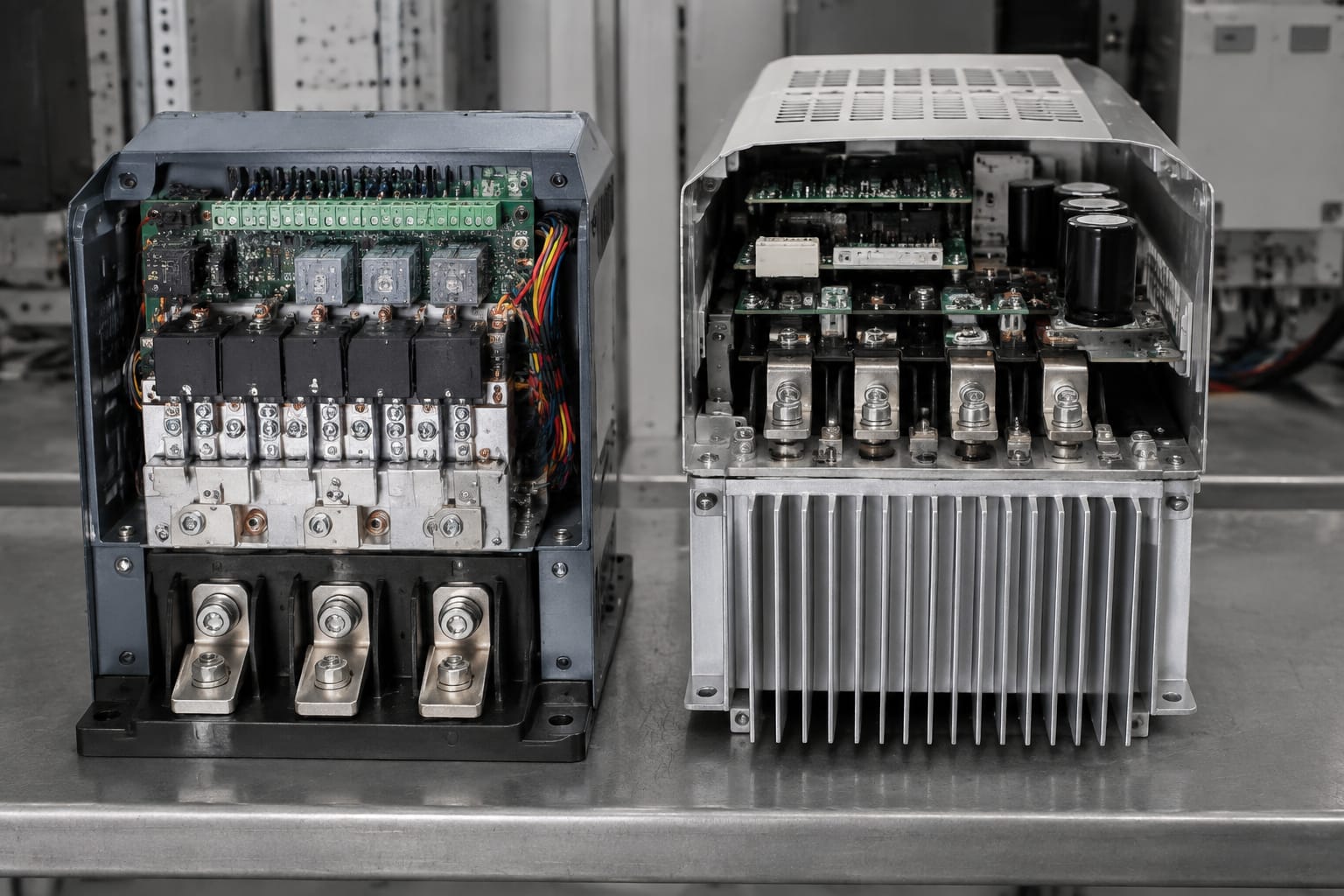

Elevator Soft Starter vs VFD: Panduan Memilih Kontrol

Elevator soft starter cocok ketika tujuan utamanya adalah mengurangi lonjakan arus dan hentakan mekanis saat motor mulai berputar, tanpa kebutuhan mengatur kecepatan secara presisi. VFD atau variable frequency drive lebih tepat untuk lift yang membutuhkan akselerasi, deselerasi, leveling, dan kualitas perjalanan yang lebih halus melalui pengaturan frekuensi serta tegangan motor.

Pilihan yang benar tidak hanya bergantung pada harga perangkat. Periksa jenis motor, sistem penggerak, pola operasi gedung, panel kontrol lift, rem mesin, rangkaian keselamatan, dan kemampuan teknisi melakukan commissioning. Dalam modernisasi lift, VFD sering memberi peningkatan kinerja yang lebih besar, sedangkan soft starter dapat menjadi opsi terbatas untuk aplikasi yang memang tidak memerlukan kendali kecepatan variabel.

Cara kerja elevator soft starter

Elevator soft starter mengendalikan tegangan yang masuk ke motor AC selama fase awal start. Umumnya perangkat memakai thyristor atau SCR pada setiap fase untuk menaikkan tegangan secara bertahap. Ketika motor telah mendekati kecepatan nominal, rangkaian bypass, sering berupa kontaktor, dapat mengambil alih suplai daya agar rugi panas pada soft starter berkurang.

Dengan tegangan awal yang lebih rendah, arus masuk motor dan torsi awal dapat ditekan. Hal ini membantu mengurangi dampak start mendadak pada jaringan listrik, kopling, roda traksi, dan komponen mekanis terkait.

Namun, soft starter tidak mengubah frekuensi sumber listrik. Sesudah proses start selesai, motor biasanya bekerja pada kecepatan yang ditentukan oleh frekuensi jaringan dan karakteristik motor. Karena itu, perangkat ini bukan pengganti penuh sistem pengaturan kecepatan lift.

Fungsi utama soft starter pada sistem lift

Dalam konteks elevator, soft starter terutama ditujukan untuk:

• Mengurangi arus inrush saat motor mulai berjalan.
• Menekan hentakan torsi pada saat start.
• Mengurangi kedipan tegangan pada instalasi dengan kapasitas terbatas.
• Membantu mengurangi stres mekanis akibat penyambungan motor secara langsung.
• Memberikan fungsi stop lunak pada aplikasi tertentu, bila konfigurasi sistem mendukungnya.

Soft starter tidak otomatis menjamin perjalanan lift menjadi halus. Kualitas perjalanan juga dipengaruhi oleh jenis mesin, rem, parameter pengendalian, kondisi tali atau sabuk, penyelarasan mekanis, beban kabin, dan respons rangkaian kontrol.

Keterbatasan soft starter

Torsi motor induksi berkurang secara signifikan ketika tegangan diturunkan. Artinya, pengaturan tegangan awal yang terlalu rendah dapat membuat motor sulit mengatasi beban awal. Pada lift, kondisi ini dapat menyebabkan start lambat, gagal mencapai putaran yang diperlukan, atau kerja proteksi berulang.

Soft starter juga tidak menyediakan profil percepatan multi-kecepatan yang fleksibel seperti VFD. Untuk lift dengan tuntutan leveling presisi atau transisi kecepatan yang mulus, kemampuan tersebut menjadi keterbatasan penting.

Cara VFD mengendalikan gerakan elevator

VFD mengatur kecepatan motor dengan mengubah frekuensi output dan, sesuai strategi pengendaliannya, tegangan output. Sumber AC terlebih dahulu disearahkan menjadi DC, lalu inverter menghasilkan suplai AC dengan frekuensi yang dapat dikendalikan. Dengan pendekatan ini, VFD dapat membawa motor dari kecepatan nol menuju kecepatan target secara bertahap dan mengelola perlambatan sebelum berhenti.

Pada sistem lift yang kompatibel, VFD memungkinkan kurva akselerasi dan deselerasi diatur agar perpindahan dari diam, perjalanan nominal, hingga mendekati lantai tujuan berlangsung lebih terkendali. Pengaturan yang benar tetap membutuhkan integrasi dengan panel pengendali lift, umpan balik posisi, rem, serta rangkaian keselamatan.

Kemampuan VFD yang relevan untuk lift

VFD dapat mendukung fungsi berikut, bergantung pada tipe drive dan rancangan kontrol elevator:

• Pengaturan kecepatan motor yang kontinu atau bertahap.
• Akselerasi dan deselerasi dengan parameter yang dapat disetel.
• Kontrol torsi atau kontrol vektor pada drive yang mendukungnya.
• Kecepatan inspeksi dan kecepatan perjalanan yang berbeda.
• Pengaturan respons saat perubahan beban kabin.
• Pemantauan gangguan, arus, tegangan, suhu, dan status drive.
• Pengelolaan energi saat pengereman pada konfigurasi yang sesuai, misalnya melalui resistor pengereman atau solusi regeneratif yang memang dirancang untuk itu.

Tidak semua VFD umum dapat langsung dipasang pada elevator. Aplikasi lift memiliki urutan pengoperasian, kendali rem, kebutuhan respons, dan fungsi keselamatan khusus. Drive harus dipilih serta diparameterkan untuk sistem penggerak dan arsitektur kontrol yang digunakan.

Arus awal dan stres pada motor

Perbedaan paling mendasar antara elevator soft starter dan VFD terlihat pada cara keduanya mengelola start motor.

Starter DOL atau direct-on-line dapat menghasilkan arus awal beberapa kali lebih tinggi daripada arus nominal motor. Besaran nyatanya bergantung pada desain motor, tegangan suplai, beban, dan kondisi instalasi. Lonjakan tersebut dapat membebani kabel, kontaktor, proteksi, serta jaringan gedung apabila tidak diperhitungkan dengan benar.

Soft starter mengurangi arus awal dengan menurunkan tegangan saat start. Konsekuensinya, torsi awal juga berkurang. Ini bekerja baik bila kebutuhan torsi selama start berada dalam batas kemampuan motor pada tegangan yang ditetapkan.

VFD bekerja berbeda. Karena frekuensi dan tegangan dikendalikan bersama, motor dapat dipercepat secara lebih terukur. Dengan pemilihan drive, metode kontrol, dan parameter yang tepat, VFD umumnya dapat menyediakan torsi yang lebih terkendali pada kecepatan rendah dibanding soft starter berbasis pengurangan tegangan.

Jangan menyamakan arus rendah dengan sistem yang aman

Arus start yang lebih rendah bukan satu-satunya kriteria keselamatan dan keandalan. Proteksi terhadap hubung singkat, beban lebih, kehilangan fase, gangguan pembumian, suhu, serta urutan operasi rem tetap harus dievaluasi secara terpisah.

Perangkat proteksi harus dikoordinasikan dengan data motor, kapasitas kabel, arus hubung singkat prospektif, dan rekomendasi produsen perangkat. Mengganti metode start tanpa meninjau koordinasi proteksi dapat menimbulkan trip yang tidak perlu atau, sebaliknya, perlindungan yang tidak memadai.

Pengaturan kecepatan dan kualitas perjalanan

Untuk lift penumpang, kualitas perjalanan tidak hanya dinilai dari apakah kabin bergerak. Penumpang merasakan sentakan saat mulai jalan, perubahan percepatan, getaran selama perjalanan, perlambatan, dan ketepatan berhenti di lantai.

Soft starter dapat memperhalus transisi dari kondisi diam pada beberapa konfigurasi, tetapi tidak memberi kendali penuh terhadap kecepatan selama perjalanan. Setelah bypass aktif, motor kembali menerima suplai frekuensi tetap. Maka, peluang untuk membentuk kurva gerak yang halus sepanjang perjalanan tetap terbatas.

VFD memungkinkan pengaturan profil gerakan lebih lengkap. Percepatan dapat dibuat bertahap, kecepatan nominal dapat diatur, dan perlambatan menjelang lantai tujuan dapat dikendalikan. Ini menjadikannya opsi yang umumnya lebih relevan untuk modernisasi yang menargetkan ride quality, leveling, dan respons operasi yang lebih baik.

Faktor yang masih dapat menurunkan ride quality

Memasang VFD tidak akan memperbaiki semua masalah mekanis. Evaluasi juga diperlukan pada:

• Kondisi rem mesin dan waktu buka-tutupnya.
• Keausan roda traksi, bearing, gearbox, atau motor.
• Kondisi tali baja, sabuk, puli, dan kompensasi beban.
• Setelan counterweight dan beban kabin.
• Sensor posisi, encoder, atau sistem leveling.
• Kekakuan struktur dan getaran di ruang mesin atau hoistway.
• Parameter drive yang tidak sesuai dengan motor dan mesin traksi.

Kesalahan umum adalah menyalahkan drive ketika sumber masalah sebenarnya berada pada rem yang terlambat membuka, encoder yang tidak stabil, atau komponen mekanis yang aus.

Aplikasi elevator yang umum

Pemilihan soft starter atau VFD harus mengikuti tipe lift dan tujuan proyek, bukan sekadar kebiasaan pada panel lama.

Soft starter lebih mungkin dipertimbangkan ketika

Soft starter dapat menjadi pertimbangan pada aplikasi dengan kebutuhan sederhana, misalnya ketika motor beroperasi terutama pada satu kecepatan, kebutuhan utamanya mengurangi lonjakan start, dan sistem tidak memerlukan pengaturan kecepatan perjalanan yang presisi.

Pendekatan ini dapat relevan untuk penggerak tertentu yang siklus operasinya tidak menuntut kontrol kecepatan kompleks. Namun, kelayakannya tetap harus dikonfirmasi terhadap desain lift, torsi beban, urutan rem, dan sistem kontrol yang ada.

VFD lebih sesuai ketika

VFD biasanya lebih tepat untuk lift penumpang atau proyek modernisasi yang membutuhkan:

• Akselerasi dan deselerasi lebih halus.
• Pengaturan kecepatan inspeksi, leveling, dan perjalanan.
• Respons yang lebih stabil terhadap variasi beban.
• Integrasi dengan controller lift yang mendukung penggerak variabel.
• Penggantian sistem penggerak lama yang sudah sulit dipelihara.
• Optimasi operasi mesin traksi yang kompatibel dengan pengendalian drive.

Untuk motor gearless magnet permanen, pemilihan drive menjadi lebih spesifik. Motor jenis ini memerlukan VFD dan strategi kontrol yang sesuai dengan data motor, umpan balik encoder bila digunakan, serta karakteristik mesin. Soft starter bukan solusi pengaturan yang setara untuk aplikasi tersebut.

Kontaktor dan perangkat proteksi

Walaupun VFD dapat mengurangi ketergantungan pada kontaktor sebagai metode start motor, kontaktor tetap mempunyai peran dalam banyak panel lift. Penggunaannya dapat meliputi pemutusan suplai, isolasi rangkaian, bypass pada soft starter, atau fungsi yang ditentukan oleh rancangan sistem.

Pilih kontaktor berdasarkan kategori pemakaian, arus, tegangan koil, jumlah kutub, kemampuan switching, dan skema panel. Tegangan koil harus cocok dengan tegangan kontrol aktual, bukan hanya dengan tegangan suplai motor. Untuk kebutuhan penggantian komponen, periksa [kontaktor AC Fuji untuk suku cadang elevator](/products/fuji-ac-contactor-lift-parts-elevator-accessories-2/) berdasarkan nomor model dan kebutuhan rangkaian, bukan hanya tampilan fisik.

Pada panel yang menggunakan komponen Siemens atau kompatibilitas tertentu, [kontaktor Siemens AC110V untuk elevator](/products/sw-contactor-ac110v-siemens-contactor-elevator-parts/) perlu dicocokkan kembali dengan tegangan koil, rating arus, susunan kontak bantu, dan ruang pemasangan yang tersedia.

Perlindungan sirkuit tidak boleh diabaikan

MCB, fuse, overload relay, dan proteksi lain memiliki fungsi yang berbeda. MCB bukan pengganti overload motor, sementara pengaturan proteksi elektronik pada VFD tidak selalu menggantikan kebutuhan proteksi upstream yang ditentukan oleh rancangan instalasi.

Saat mengganti atau menambah perangkat, pastikan rating pemutus sirkuit, karakteristik trip, kapasitas pemutusan, ukuran kabel, dan arus kerja sistem dievaluasi. [MCB untuk peralatan elevator](/products/small-circuit-breaker-elevator-equipment-lift-accessories/) harus dipilih berdasarkan kebutuhan teknis panel dan koordinasi proteksi, bukan hanya nilai ampere yang paling dekat.

Pada sistem VFD, pemasangan kontaktor di sisi output drive memerlukan perhatian khusus. Membuka atau menutup kontaktor antara VFD dan motor saat drive sedang menghasilkan output dapat merusak drive atau memicu fault, kecuali konfigurasi tersebut memang dirancang dan dikendalikan sesuai petunjuk produsen.

Pertanyaan retrofit dan kompatibilitas

Retrofit dari soft starter ke VFD, atau dari sistem start lama ke salah satu metode tersebut, merupakan pekerjaan integrasi. Kompatibilitas tidak dapat diputuskan hanya dari daya motor dalam kW atau HP.

Sebelum menentukan perangkat, kumpulkan data berikut:

1. Nameplate motor: daya, tegangan, arus nominal, frekuensi, putaran, kelas isolasi, dan koneksi belitan.
2. Jenis mesin: geared, gearless, traksi, atau konfigurasi lain yang digunakan.
3. Metode kontrol saat ini: satu kecepatan, dua kecepatan, motor khusus, atau sistem berbasis drive.
4. Data beban: kapasitas lift, counterweight, pola penggunaan, dan kondisi beban tidak seimbang.
5. Diagram panel: suplai masuk, kontaktor, rangkaian rem, interlock, terminal sinyal, dan safety chain.
6. Umpan balik motor: encoder, resolver, sensor posisi, atau kebutuhan closed-loop lainnya.
7. Kondisi lingkungan: ventilasi panel, suhu, debu, kelembapan, dan kualitas suplai listrik.
8. Kebutuhan penghentian: resistor pengereman, unit regeneratif, atau strategi pengereman lain yang sesuai.

Masalah retrofit yang sering terjadi

Beberapa masalah berikut kerap muncul ketika penggantian dilakukan tanpa audit sistem yang memadai:

• Rating VFD ditentukan hanya dari daya motor tanpa mempertimbangkan arus, overload, dan duty cycle lift.
• Motor lama tidak diperiksa kondisi isolasinya sebelum menerima output PWM dari VFD.
• Kabel motor yang panjang diabaikan, padahal dapat memengaruhi tegangan puncak dan kompatibilitas drive.
• Parameter akselerasi atau deselerasi dibuat terlalu agresif sehingga drive fault atau lift terasa tidak nyaman.
• Kendali rem tidak disinkronkan dengan torsi motor.
• Filter EMC, reactor, atau proteksi surge tidak dievaluasi berdasarkan instalasi aktual.
• Fungsi keselamatan lift diubah tanpa verifikasi oleh pihak yang kompeten.

VFD dapat menghasilkan gangguan elektromagnetik dan tegangan switching yang berbeda dari suplai langsung. Karena itu, pembumian, penataan kabel, pemisahan kabel daya dan sinyal, serta aksesori seperti reactor atau filter perlu diputuskan berdasarkan dokumentasi perangkat dan kondisi lokasi.

Memilih metode kontrol yang tepat

Gunakan soft starter apabila masalah yang ingin diselesaikan terutama adalah lonjakan arus saat start pada sistem yang tidak memerlukan variasi kecepatan. Pastikan torsi awal mencukupi dan metode ini memang sesuai dengan desain penggerak lift.

Gunakan VFD apabila lift membutuhkan kendali kecepatan, profil perjalanan yang lebih halus, deselerasi terukur, atau integrasi modernisasi yang lebih luas. Siapkan anggaran teknis untuk perangkat pendukung, integrasi controller, pengujian, dan commissioning, bukan hanya untuk unit drive.

Pertimbangkan pertanyaan praktis berikut sebelum membeli:

• Apakah motor dan mesin traksi mendukung metode kontrol yang dipilih?
• Apakah tujuan proyek hanya mengurangi arus awal, atau juga memperbaiki kualitas perjalanan?
• Apakah controller lift dapat berkomunikasi dan berinterlock dengan drive?
• Bagaimana rem, safety chain, dan mode inspeksi akan bekerja setelah retrofit?
• Apakah panel memiliki ruang, ventilasi, dan kapasitas listrik yang memadai?
• Siapa yang akan membuat parameter, melakukan pengujian, serta mendokumentasikan perubahan?
• Apakah suku cadang pengganti dapat dicocokkan dengan nomor model dan spesifikasi sistem yang ada?

FAQ

Apakah elevator soft starter dapat menggantikan VFD?

Tidak secara umum. Soft starter mengurangi arus dan hentakan saat start, sedangkan VFD mengendalikan kecepatan motor selama operasi. Jika lift memerlukan akselerasi, deselerasi, dan leveling yang dikendalikan, soft starter tidak memberikan fungsi yang setara.

Apakah semua motor elevator bisa memakai VFD?

Tidak otomatis. Periksa nameplate, jenis motor, kondisi isolasi, metode umpan balik, kabel motor, dan kompatibilitas dengan mesin traksi serta controller. Motor gearless magnet permanen memerlukan drive yang sesuai untuk aplikasi tersebut.

Apakah VFD selalu membuat lift lebih hemat energi?

Tidak selalu. Hasilnya bergantung pada jenis penggerak, pola perjalanan, beban, konfigurasi pengereman, dan parameter drive. Nilai utama VFD pada banyak aplikasi lift adalah kendali gerak yang lebih baik; evaluasi energi perlu dilakukan berdasarkan sistem nyata.

Kapan kontaktor bypass diperlukan pada soft starter?

Kontaktor bypass umumnya digunakan setelah motor mencapai kondisi operasi agar arus tidak terus melewati thyristor soft starter. Kebutuhan dan skema wiring harus mengikuti dokumentasi soft starter serta rancangan panel.

Untuk menentukan pilihan, mulai dari data motor dan diagram panel yang benar, lalu cocokkan dengan target proyek: pembatasan arus awal, peningkatan ride quality, atau modernisasi penggerak secara menyeluruh. Kelevator memasok suku cadang elevator multi-merek untuk kebutuhan B2B; saat melakukan pengadaan, siapkan nomor model, data kelistrikan, dan kebutuhan kompatibilitas agar komponen yang dipilih dapat diverifikasi dengan tepat.
