Elevator touch panel adalah panel operasi lift yang menerima perintah melalui area sentuh kapasitif, resistif, atau modul tombol elektronik berpermukaan datar. Saat akan mengganti atau meningkatkan panel, penampilan layar bukan pertimbangan utama. Kesesuaian dengan controller, komunikasi, catu daya, fungsi aksesibilitas, dan operasi darurat menentukan apakah panel dapat bekerja stabil dan aman.
Untuk proyek penggantian, mulai dari identifikasi sistem lift yang terpasang: tipe controller, diagram terminal, tegangan kerja, jenis sinyal tombol, ukuran cut-out panel, dan fitur yang harus tetap aktif. Panel yang terlihat serupa belum tentu dapat dipertukarkan langsung.
Cara Kerja Elevator Touch Panel
Elevator touch panel mengubah sentuhan pengguna menjadi sinyal perintah untuk sistem kontrol lift. Dalam banyak penerapan, lapisan sentuh berada di bagian depan panel, sedangkan papan elektronik di belakangnya memproses input lalu mengirimkan status dan perintah ke controller lift.
Urutan kerjanya umumnya sebagai berikut:
- Pengguna menyentuh tombol lantai, buka pintu, tutup pintu, alarm, atau tombol fungsi lain.
- Sensor mendeteksi sentuhan dan mikrokontroler panel menentukan tombol yang dipilih.
- Panel mengirim sinyal ke controller, baik melalui input diskret maupun jalur komunikasi.
- Controller memvalidasi perintah berdasarkan kondisi lift, seperti mode servis, zona lantai, arah perjalanan, atau status pintu.
- Panel memberi umpan balik, misalnya lampu indikator, bunyi, getaran, atau perubahan tampilan.
Jenis teknologi sentuh memengaruhi respons dan pemeliharaan. Panel kapasitif biasanya memiliki permukaan kaca atau akrilik yang rapi dan mudah dibersihkan, tetapi sensitivitasnya perlu diuji terhadap kelembapan, gangguan listrik, serta penggunaan sarung tangan. Panel resistif dapat merespons tekanan fisik, namun bagian permukaannya dapat lebih rentan aus. Ada juga desain hibrida: tombol fisik atau piezoelektrik dipadukan dengan tampilan digital.
Pada lift, perintah sentuh tidak boleh hanya dinilai dari apakah layar menyala. Yang lebih penting adalah apakah setiap input diterima konsisten, indikator tombol menunjukkan status yang benar, dan controller menjalankan perintah sesuai logika operasionalnya.

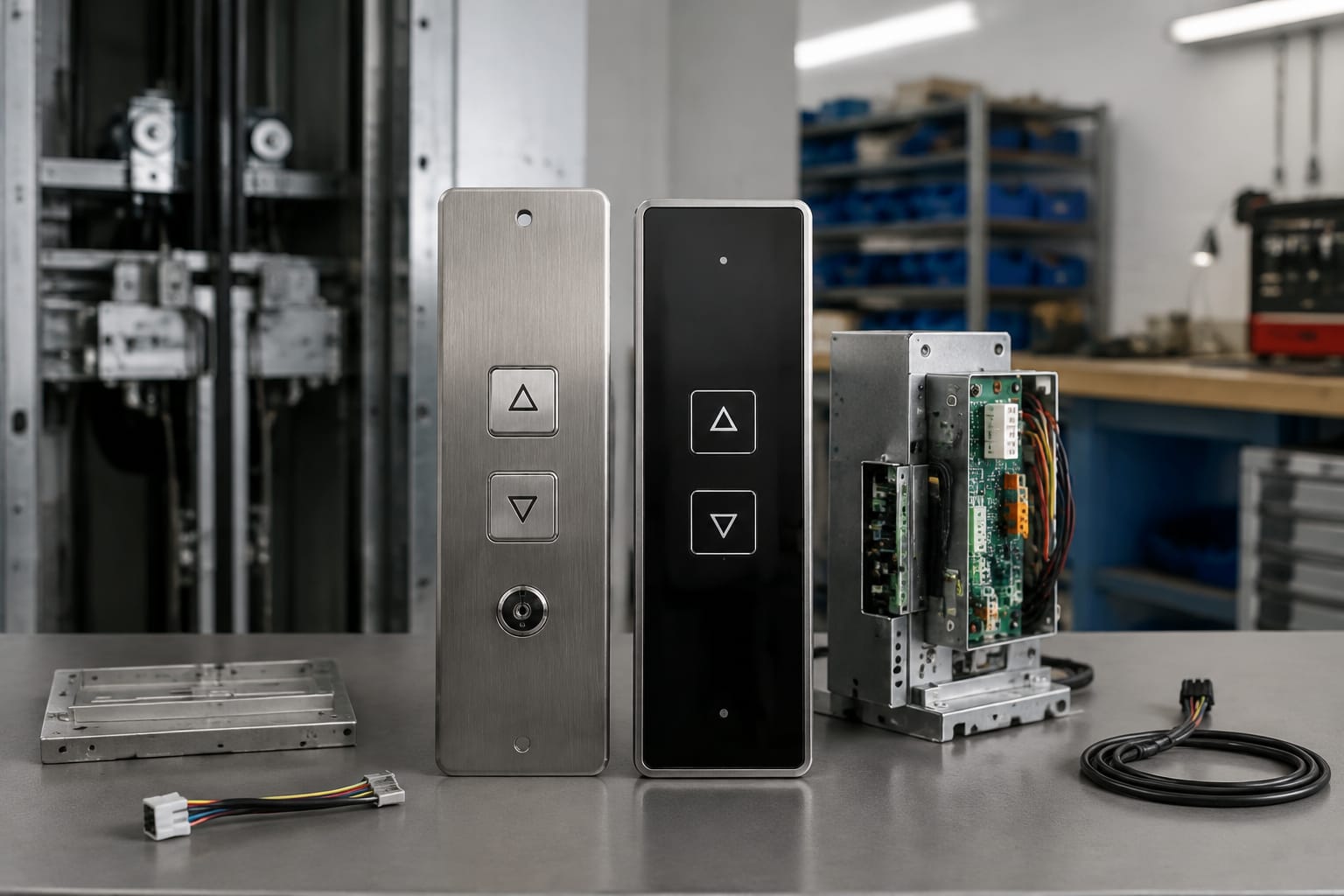

Touch Buttons versus Mechanical Buttons
Pilihan antara touch button lift dan tombol mekanis bergantung pada lingkungan gedung, kebutuhan pengguna, kemampuan controller, serta strategi perawatan. Tombol sentuh menawarkan tampilan modern dan permukaan yang rata, sementara tombol mekanis memiliki umpan balik taktil yang jelas dan telah lama digunakan pada banyak instalasi.
| Aspek | Elevator touch panel | Tombol mekanis |
|---|---|---|
| Permukaan | Rata, mudah dibersihkan, mendukung desain minimalis | Tombol menonjol dengan bagian bergerak |
| Umpan balik pengguna | Visual, suara, atau getaran; perlu dirancang dengan baik | Umumnya terasa saat ditekan dan sering memiliki klik |
| Ketahanan terhadap penggunaan | Bergantung pada material depan, sealing, dan kualitas elektronik | Bergantung pada siklus sakelar dan keausan mekanis |
| Penggantian komponen | Sering berupa modul panel atau papan tombol | Tombol individual kadang dapat diganti satuan |
| Integrasi tampilan | Mudah dipadukan dengan LCD, indikator tujuan, atau pesan gedung | Biasanya memerlukan tampilan terpisah |
| Risiko utama | Sensitivitas tidak merata, kerusakan layar, masalah komunikasi | Tombol macet, kontak aus, lampu indikator rusak |
| Kesesuaian retrofit | Perlu pemeriksaan wiring dan protokol secara ketat | Lebih sederhana bila controller memakai input kontak diskret |
Touch panel cocok untuk proyek modernisasi yang juga memperbarui tampilan kabin, indikator informasi, atau sistem akses lantai. Namun, desain datar tidak otomatis berarti lebih mudah dipakai semua orang. Pengguna harus dapat mengetahui lokasi tombol, memastikan input telah terdaftar, dan mengoperasikan fungsi penting saat kondisi pencahayaan atau kebisingan kurang ideal.
Tombol mekanis tetap relevan pada lokasi dengan penggunaan padat atau ketika umpan balik fisik menjadi prioritas. Untuk sistem lama, mengganti tombol mekanis dengan modul touch tanpa memahami logika input controller dapat menyebabkan tombol tidak merespons, indikator salah, atau fungsi darurat tidak bekerja seperti yang diharapkan.
Pada pengadaan komponen, bedakan panel jadi dengan papan tombol elektronik. Misalnya, papan tombol sentuh lift ID 3300 perlu dicocokkan dengan identitas sistem dan kebutuhan integrasinya, bukan dipilih semata-mata berdasarkan bentuk atau jumlah tombol.
Opsi Tampilan dan Antarmuka Pengguna
Panel sentuh dapat menjadi bagian dari car operating panel (COP) di dalam kabin, hall operating panel (HOP) di lantai, atau modul indikator khusus. Susunan antarmuka sebaiknya mengikuti fungsi panel dan profil pengguna gedung.
Panel tombol lantai dasar
Antarmuka paling sederhana menampilkan pilihan lantai, tombol buka/tutup pintu, alarm, dan fungsi tambahan yang diperlukan. Panel seperti ini tepat ketika tujuan utama adalah mengganti komponen yang bermasalah tanpa mengubah pengalaman penggunaan secara besar-besaran.
Pastikan tata letak lantai tetap mudah dipahami. Hindari ikon yang ambigu, tombol terlalu rapat, atau indikator status yang hanya terlihat saat dilihat dari satu sudut.

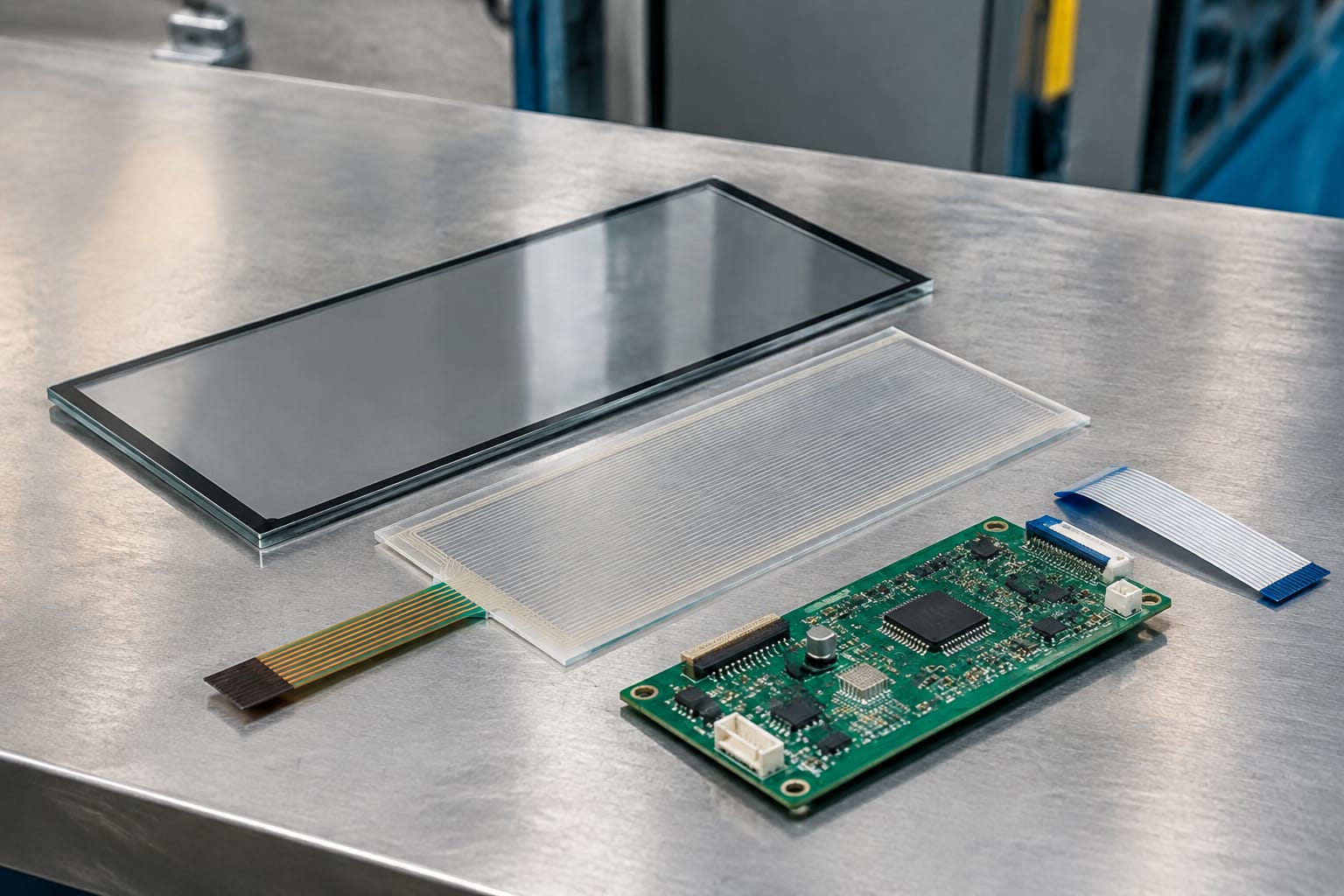

LCD atau layar informasi
Layar LCD dapat menampilkan posisi lift, arah perjalanan, status pintu, tanggal, waktu, pesan gedung, atau informasi servis. Layar bukan pengganti controller; ia bergantung pada data yang dikirim sistem lift dan konfigurasi yang benar.
Sebelum memilih layar, periksa:
- Dimensi fisik panel dan ruang pemasangan di COP atau HOP.
- Tegangan catu daya, polaritas, konektor, serta kebutuhan grounding.
- Cara layar menerima data: input sederhana, serial, CAN, RS-485, atau protokol khusus.
- Orientasi layar, tingkat keterbacaan, dan penempatan terhadap sumber cahaya.
- Kemampuan menampilkan bahasa, karakter, atau simbol yang diperlukan.
- Prosedur konfigurasi setelah pemasangan.
Untuk penggantian panel informasi pada sistem tertentu, panel LCD sistem Monarch merupakan contoh komponen yang tetap harus diverifikasi berdasarkan controller, konektor, versi perangkat, dan fungsi yang dibutuhkan di lapangan.
Panel tujuan dan akses terkontrol
Pada gedung dengan pembatasan akses, panel dapat menggabungkan pilihan lantai dengan kartu, PIN, atau pembaca akses lain. Dalam desain seperti ini, perlu dibedakan antara dua logika: panel mendeteksi identitas pengguna, sementara controller lift menerima izin atau perintah lantai.
Kegagalan integrasi sering muncul ketika sistem akses dan controller tidak menyepakati format sinyal, urutan aktivasi, atau kondisi fail-safe. Dokumentasikan dengan jelas lantai mana yang terbuka secara normal, lantai mana yang memerlukan autentikasi, dan perilaku sistem saat jaringan akses tidak tersedia.
Gejala Umum Kerusakan Touch Panel
Gangguan elevator touch panel dapat berasal dari permukaan sensor, papan elektronik, konektor, catu daya, komunikasi, atau controller. Mengganti seluruh panel sebelum menelusuri sumber gangguan dapat menambah biaya tanpa menyelesaikan masalah.
Berikut gejala yang paling umum beserta area pemeriksaan awalnya.
| Gejala | Kemungkinan penyebab | Pemeriksaan awal |
|---|---|---|
| Satu tombol tidak merespons | Area sensor rusak, jalur tombol putus, konfigurasi salah | Bandingkan respons tombol lain, periksa konektor dan mapping input |
| Seluruh panel mati | Catu daya hilang, sekering, konektor lepas, modul gagal | Ukur tegangan sesuai dokumentasi dan periksa terminal |
| Tombol aktif sendiri | Kelembapan, kontaminasi permukaan, grounding buruk, sensor rusak | Bersihkan permukaan, cek sealing dan grounding |
| Sentuhan terlambat atau acak | Gangguan elektromagnetik, suplai tidak stabil, firmware atau komunikasi | Periksa kondisi catu daya, kabel, dan pesan fault controller |
| Indikator menyala tetapi lift tidak bergerak | Controller menolak perintah atau input tidak sampai | Periksa status controller, interlock, mode servis, dan sinyal masuk |
| Layar blank tetapi tombol bekerja | Backlight, kabel layar, modul tampilan, suplai layar | Periksa konektor display dan tegangan modul |
| Tampilan posisi lantai salah | Data komunikasi, parameter lantai, encoder atau controller | Bandingkan dengan posisi aktual dan diagnosa controller |
Kesalahan diagnosis yang sering terjadi
Permukaan panel yang kotor dapat menurunkan sensitivitas, tetapi pembersihan dengan cairan yang tidak sesuai juga dapat merusak lapisan depan atau masuk ke celah panel. Gunakan metode pembersihan yang direkomendasikan produsen komponen dan pastikan panel tidak sedang terkena tegangan saat pekerjaan yang mengharuskan pembongkaran dilakukan.
Jangan menyimpulkan controller rusak hanya karena touch panel tidak merespons. Sebaliknya, jangan menganggap panel pasti rusak ketika controller tidak menjalankan perintah. Perintah lantai dapat ditolak karena lift sedang inspeksi, fire recall, mode independen, pintu belum memenuhi kondisi aman, atau terdapat fault aktif.
Catat gejala secara spesifik: tombol mana, kapan terjadi, apakah intermiten, apakah indikator menyala, dan apakah fault muncul di controller. Data ini lebih berguna daripada sekadar laporan bahwa “panel tidak berfungsi.”
Kompatibilitas Controller dan Komunikasi
Kompatibilitas adalah faktor utama dalam retrofit panel. Controller lift dari merek, seri, atau generasi yang berbeda dapat memakai tegangan, wiring, matrix tombol, alamat perangkat, dan protokol komunikasi yang berbeda.
Sebelum membeli atau memasang elevator touch panel, konfirmasi setidaknya hal berikut:
- Merek, model, dan versi controller.
- Nomor komponen panel lama dan nomor revisinya, bila tersedia.
- Jumlah lantai, konfigurasi basement, serta label lantai pada gedung.
- Jenis panel: COP, HOP, panel indikator, atau panel tujuan.
- Tegangan kerja nominal dan kebutuhan catu daya terpisah.
- Jenis konektor, jumlah pin, urutan pin, dan panjang kabel.
- Metode komunikasi atau tipe input-output.
- Fungsi khusus: akses kartu, interkom, alarm, fire service, mode VIP, atau floor lockout.
- Konfigurasi perangkat lunak, parameter alamat, atau firmware yang diperlukan.
- Dimensi panel, posisi baut, dan ukuran bukaan pada fascia.
Kesamaan jumlah tombol bukan bukti kompatibilitas. Dua papan yang sama-sama memiliki 12 pilihan lantai dapat mengirim sinyal dengan metode yang sangat berbeda. Pada panel berbasis bus, perangkat mungkin harus memiliki alamat yang benar agar controller mengenalinya. Pada sistem input diskret, setiap tombol perlu sesuai dengan terminal dan common yang tepat.
Untuk kebutuhan penggantian komponen yang terkait seri tertentu, papan tombol sentuh lift 3300/3600 sebaiknya dievaluasi dari kecocokan sistem, bukan hanya nama seri pada daftar komponen. Minta dan bandingkan foto konektor, label papan, diagram wiring, serta data controller sebelum menetapkan barang pengganti.
Bagi kontraktor dan tim sourcing, buat lembar verifikasi per unit lift. Jangan menyamakan seluruh portofolio gedung bila terdapat perbedaan controller, revisi panel, jumlah stop, atau modifikasi terdahulu di antara unit-unitnya.
Aksesibilitas dan Operasi Darurat
Panel yang baik harus membantu semua pengguna mengoperasikan lift dengan jelas, termasuk pengguna dengan keterbatasan penglihatan, mobilitas, atau ketangkasan tangan. Layar sentuh yang datar dapat menghadirkan tantangan karena tidak selalu memberi referensi lokasi tombol secara fisik.
Saat mengevaluasi aksesibilitas, perhatikan:
- Kontras antara tombol, angka, ikon, dan latar belakang.
- Ukuran area sentuh serta jarak antarfungsi untuk mengurangi salah tekan.
- Umpan balik yang jelas ketika perintah berhasil diterima.
- Informasi visual dan audio yang sesuai dengan konfigurasi gedung.
- Penempatan panel dalam jangkauan pengguna.
- Penanda taktil atau alternatif operasional bila diperlukan oleh rancangan dan ketentuan yang berlaku.
- Keterbacaan nomor lantai dan simbol pada kondisi cahaya rendah.
Fungsi darurat tidak boleh bergantung pada antarmuka yang gagal saat layar atau modul tampilan bermasalah. Tombol alarm, komunikasi darurat, dan fungsi yang diwajibkan pada instalasi harus dipastikan perilakunya sesuai desain sistem serta persyaratan otoritas yang berlaku.
Jangan menempatkan fungsi kritis hanya pada lapisan menu digital yang memerlukan beberapa sentuhan untuk dibuka. Dalam keadaan darurat, pengguna membutuhkan akses yang langsung, mudah dikenali, dan telah diuji sebagai bagian dari sistem lift.
Perencanaan Retrofit dan Modernisasi
Retrofit touch panel dapat berupa penggantian satu papan tombol, pembaruan COP lengkap, atau modernisasi yang juga mencakup controller dan indikator. Lingkup pekerjaan harus ditetapkan dari masalah teknis serta target operasional, bukan hanya dari keinginan memperbarui tampilan kabin.
Tentukan sasaran proyek
Sasaran yang berbeda memerlukan solusi berbeda:
- Mengatasi tombol yang sering gagal: fokus pada diagnosis, papan tombol, wiring, dan catu daya.
- Memperbarui estetika kabin: evaluasi fascia, tampilan, pencahayaan, serta panel kontrol secara terpadu.
- Menambah informasi perjalanan: periksa kemampuan controller menyediakan data ke display.
- Menambah akses lantai: rancang integrasi dengan sistem akses dan mode kegagalan.
- Memodernisasi sistem lama: tentukan apakah controller lama masih mendukung panel yang direncanakan.
Lakukan survei sebelum pengadaan
Survei lapangan perlu mencakup foto panel depan dan belakang, label komponen, terminal controller, kabel eksisting, dimensi bukaan, dan kondisi fisik COP. Dokumentasi ini membantu menghindari pesanan yang tidak sesuai dan pekerjaan ulang di lokasi.
Perhatikan pula kondisi kabin. Panel baru yang lebih besar mungkin membutuhkan modifikasi pelat muka, jalur kabel, atau penataan ulang perangkat lain. Jika panel membutuhkan daya atau komunikasi tambahan, rute kabel harus direncanakan tanpa mengganggu komponen keselamatan maupun ruang servis.
Rencanakan transisi operasi
Pekerjaan pada panel kontrol harus dilakukan oleh personel kompeten dengan prosedur isolasi energi dan pengamanan lift yang sesuai. Tetapkan urutan pekerjaan, akses ke ruang mesin atau controller, waktu nonoperasional lift, serta langkah pemulihan bila komponen pengganti tidak dapat dikonfigurasi seperti yang direncanakan.
Risiko umum retrofit adalah mengabaikan perubahan parameter. Setelah hardware terpasang, mapping lantai, konfigurasi indikator, alamat perangkat, atau logika akses mungkin perlu disesuaikan. Pastikan siapa yang bertanggung jawab atas konfigurasi, dokumentasi akhir, dan pengujian penerimaan.
Kelevator memasok suku cadang lift multi-merek untuk importir B2B, distributor, kontraktor perawatan, perusahaan modernisasi, dan pembeli OEM. Dalam konteks pengadaan, data identifikasi sistem yang lengkap akan membantu pembeli membandingkan komponen dengan lebih akurat.
Pengujian Setelah Instalasi
Pengujian setelah pemasangan harus membuktikan fungsi panel dalam kondisi operasi nyata, bukan hanya memastikan panel menyala. Lakukan pengujian sesuai prosedur teknis proyek dan ketentuan keselamatan yang berlaku.
Gunakan daftar periksa berikut sebagai dasar:
- Verifikasi pemasangan mekanis: panel rata, pengencang aman, tidak ada kabel terjepit, dan bagian tajam tidak terekspos.
- Konfirmasi catu daya, polaritas, grounding, dan konektor sebelum mengaktifkan sistem.
- Uji setiap tombol lantai satu per satu dan pastikan labelnya sesuai dengan tujuan perjalanan.
- Uji tombol buka pintu, tutup pintu, alarm, serta fungsi tambahan yang tersedia.
- Pastikan indikator sentuhan dan indikator terdaftar controller menunjukkan status yang benar.
- Uji tampilan posisi, arah, dan pesan status selama perjalanan ke beberapa lantai.
- Uji skenario yang relevan seperti akses lantai terbatas, mode servis, atau kondisi operasi khusus sesuai otorisasi teknisi.
- Periksa apakah ada fault baru pada controller setelah beberapa siklus operasi.
- Dokumentasikan model komponen, konfigurasi yang diubah, hasil pengujian, dan kondisi yang belum dapat diuji.
Pengujian perlu memasukkan kondisi yang sebelumnya memicu masalah, terutama untuk fault intermiten. Bila gangguan muncul saat kelembapan tinggi, setelah waktu operasi tertentu, atau hanya pada satu lantai, catatan tersebut harus menjadi bagian dari verifikasi pasca-instalasi.
FAQ
Apakah touch panel dapat dipasang pada semua lift?
Tidak. Banyak panel membutuhkan kecocokan khusus dengan controller, tegangan, konektor, komunikasi, dan konfigurasi perangkat lunak. Panel universal secara fisik belum tentu kompatibel secara elektrik atau fungsional.
Apakah layar LCD yang menyala berarti panel lift normal?
Belum tentu. Layar dapat menyala sementara input tombol, komunikasi data, atau penerimaan perintah oleh controller bermasalah. Uji semua fungsi yang terkait, bukan hanya tampilan.
Kapan lebih baik mengganti seluruh panel daripada memperbaiki satu tombol?
Penggantian panel patut dipertimbangkan bila beberapa fungsi bermasalah, papan elektronik mengalami kerusakan, komponen lama tidak lagi sesuai kebutuhan proyek, atau tampilan dan aksesibilitas perlu diperbarui. Bila masalah jelas terbatas pada konektor, kabel, atau satu komponen yang dapat diganti, perbaikan terarah mungkin lebih tepat.
Data apa yang perlu disiapkan untuk meminta komponen pengganti?
Siapkan foto label panel dan controller, nomor part, model lift atau controller, foto konektor, jumlah lantai, ukuran panel, diagram wiring bila ada, serta daftar fungsi yang harus dipertahankan. Informasi tersebut mengurangi risiko ketidaksesuaian saat pengadaan.
Sebelum memutuskan upgrade, selesaikan daftar kompatibilitas dan rencana pengujian per unit lift. Pendekatan ini membantu memastikan elevator touch panel yang dipilih mendukung fungsi, aksesibilitas, dan operasi sistem yang sebenarnya.
