Panduan Elevator Traction Sheave: Alur, Aus, dan Ukuran

Elevator traction sheave adalah puli penggerak pada mesin traksi yang meneruskan torsi motor menjadi gerak pada tali baja atau sabuk baja elevator. Kondisi diameter, profil alur, kekasaran permukaan, dan kecocokannya dengan media suspensi sangat menentukan traksi, kelancaran perjalanan kabin, serta umur komponen.

Saat mencari traction sheave pengganti, jangan hanya mencocokkan diameter luar atau jumlah alur. Data yang perlu diverifikasi mencakup jenis media suspensi, diameter pitch, profil dan pitch alur, bore poros, keyway, arah pemasangan, serta konfigurasi mesin. Komponen yang tampak serupa dapat menghasilkan tekanan kontak dan perilaku traksi yang berbeda.

Cara kerja traction sheave pada elevator

Traction sheave dipasang pada poros mesin elevator dan berputar mengikuti motor. Tali baja atau sabuk baja melilit sebagian keliling sheave, lalu salah satu sisinya terhubung ke kabin dan sisi lain ke counterweight atau sistem kompensasi sesuai desain lift. Gaya gesek antara media suspensi dan alur sheave menciptakan traksi yang dibutuhkan untuk menggerakkan sistem.

Prinsipnya bukan sekadar “menarik” tali. Elevator bergantung pada keseimbangan antara beberapa faktor:

• Torsi mesin dan putaran sheave.
• Sudut lilit media suspensi pada sheave.
• Koefisien gesek antara alur dan tali atau sabuk.
• Tegangan pada sisi kabin serta sisi counterweight.
• Berat kabin, muatan, counterweight, dan komponen bergerak lain.
• Kondisi alur, termasuk keausan, kontaminasi, dan kerataan antar-alur.

Alur sheave membagi posisi tiap tali atau sabuk, mempertahankan jalur lari yang benar, dan menyediakan bentuk kontak yang dirancang untuk media suspensi tertentu. Bila bentuk alur berubah, traksi dapat turun atau justru tekanan lokal meningkat. Kedua kondisi tersebut berisiko mempercepat keausan.

Pada sistem roped elevator, gerakan linear tali ditentukan oleh keliling pitch sheave. Karena itu, perubahan efektif pada diameter pitch akibat penggantian komponen yang keliru dapat memengaruhi karakteristik kecepatan, pengaturan sistem, dan kesesuaian mekanis. Penggantian harus mengikuti data desain mesin, bukan asumsi berdasarkan tampilan fisik.

Aplikasi tali baja dan sabuk baja

Traction sheave untuk tali baja dan sheave untuk sabuk baja tidak boleh dipertukarkan hanya karena ukuran keseluruhannya mirip. Media suspensi memiliki bentuk penampang, konstruksi, kebutuhan kontak, dan batas tekukan yang berbeda.

Sistem dengan tali baja

Tali baja elevator berbentuk bulat dan bekerja pada alur yang mengikuti diameter nominal tali serta profil alur yang ditentukan. Sistem dapat memakai beberapa tali paralel. Agar pembagian beban tetap merata, semua alur harus memiliki geometri dan tingkat keausan yang konsisten.

Hal yang perlu diperhatikan pada aplikasi tali baja:

• Diameter nominal tali dan konstruksi tali yang disetujui.
• Jumlah tali dan jumlah alur yang aktif.
• Kedalaman serta bentuk alur.
• Kondisi pelumasan atau kontaminasi tali, sesuai ketentuan produsen sistem.
• Keseragaman tegangan setiap tali.
• Kesesuaian terhadap puli pengalih, governor sheave, dan komponen terkait.

Alur yang terlalu lebar dapat mengurangi dukungan pada tali. Alur yang terlalu sempit dapat menjepit tali, meningkatkan tekanan kontak, dan mempercepat kerusakan pada kawat luar. Karena tali bekerja sebagai satu set, mengganti sheave tanpa memeriksa kondisi semua tali dapat memindahkan masalah, bukan menyelesaikannya.

Untuk kebutuhan pengadaan komponen tipe puli traksi baja, lihat spesifikasi pada [traction steel pulley elevator](/products/id-traction-steel-pulley-5500-elevator-parts/) dan pastikan detail tersebut dicocokkan dengan data mesin yang digunakan.

Sistem dengan sabuk baja

Sabuk baja elevator umumnya memiliki penampang datar dengan pola permukaan dan dimensi yang khusus untuk sistemnya. Sheave yang digunakan memiliki sejumlah alur sempit atau jalur yang sesuai dengan lebar, ketebalan, dan pola kontak sabuk. Desain ini tidak setara dengan groove tali bulat.

Pada sistem sabuk baja, pemeriksaan perlu mencakup:

• Lebar dan ketebalan sabuk yang ditentukan sistem.
• Jumlah jalur atau alur sabuk pada sheave.
• Kondisi permukaan kontak dan tepi jalur.
• Tidak adanya serpihan, korosi, atau kerusakan yang dapat merusak lapisan sabuk.
• Keselarasan sheave terhadap jalur sabuk dan komponen pemandu.
• Aturan penggantian sabuk dan sheave dari produsen mesin atau sistem.

Sabuk dapat mengalami kerusakan di lapisan luar, tepi, atau struktur internal tanpa selalu menunjukkan gejala yang sama seperti tali baja. Oleh sebab itu, inspeksi visual harus dilengkapi prosedur pemeriksaan yang direkomendasikan oleh pembuat sistem.

Sebagai contoh kategori komponen yang perlu diverifikasi berdasarkan tipe sistem, Kelevator mencantumkan [traction sheave untuk steel belt 3300](/products/id-steel-belt-traction-sheave-3300-elevator-parts/). Kesesuaian aktual tetap harus didasarkan pada nomor komponen, konfigurasi mesin, dan media suspensi yang terpasang.

Profil alur dan kondisi traksi

Profil alur menentukan cara tali atau sabuk duduk pada traction sheave. Bentuk kontak ini memengaruhi luas kontak, tekanan, kemampuan menahan slip, dan laju aus. Tidak ada satu profil yang cocok untuk seluruh aplikasi elevator.

Pada tali baja, profil yang umum dijumpai mencakup alur bulat, undercut, atau variasi profil yang dirancang untuk karakteristik traksi tertentu. Istilah dan dimensi detailnya dapat berbeda antarprodusen. Pada sabuk baja, jalurnya mengikuti geometri sabuk dan tidak seharusnya dinilai menggunakan parameter alur tali bulat.

Traksi yang terlalu rendah dapat terlihat sebagai slip atau kesulitan mempertahankan posisi dalam kondisi tertentu. Namun, meningkatkan “cengkeraman” dengan cara yang tidak disetujui juga bukan solusi. Permukaan atau profil yang menghasilkan tekanan berlebih dapat mempercepat kerusakan tali, sabuk, atau komponen mesin. Penilaian harus mengikuti rancangan sistem dan batas perawatan produsennya.

Kesalahan umum adalah melakukan machining ulang pada alur tanpa data profil asli. Walaupun sheave tampak dapat dipulihkan, diameter pitch, kedalaman alur, konsentrisitas, serta kekasaran permukaan harus tetap berada dalam toleransi desain. Jika data dan proses pengendalian tidak tersedia, penggantian sheave yang tepat lebih mudah dipertanggungjawabkan daripada modifikasi berdasarkan perkiraan.

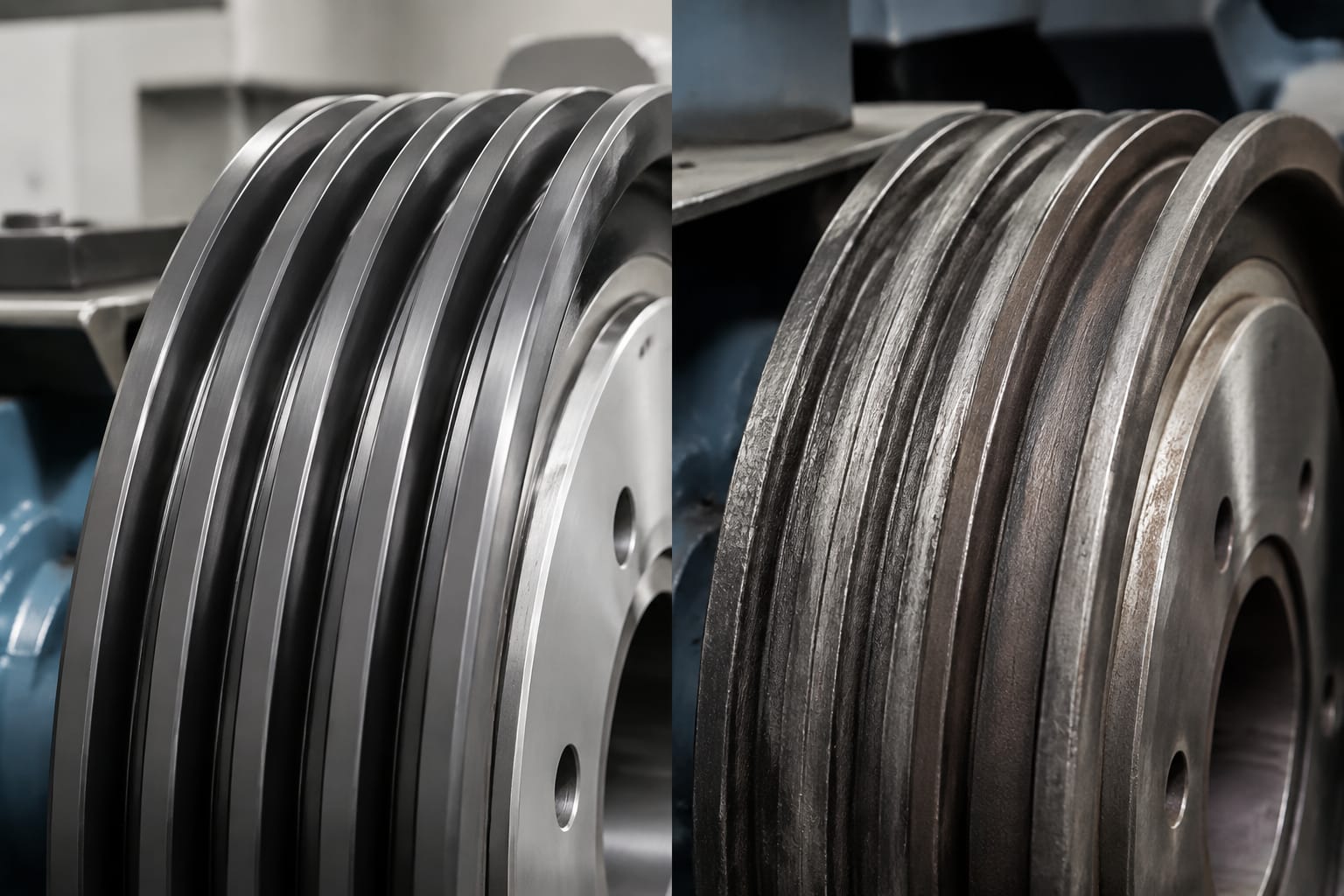

Tanda keausan sheave dan sabuk

Inspeksi rutin membantu menemukan kerusakan sebelum berubah menjadi masalah traksi atau kerusakan media suspensi. Pemeriksaan sebaiknya dilakukan saat sistem diam, diamankan dari pengoperasian, dan oleh personel yang berwenang sesuai prosedur keselamatan lokasi.

Tanda yang dapat mengarah pada keausan traction sheave antara lain:

• Alur terlihat tidak seragam, melebar, bertepi tajam, atau memiliki pola pemakaian berbeda.
• Terdapat korosi, pitting, retak yang terlihat, serpihan logam, atau kerusakan permukaan.
• Salah satu alur tampak lebih aus daripada alur lain pada sistem multi-rope.
• Tali menunjukkan pola kontak tidak normal, kawat luar rusak, atau keausan terkonsentrasi.
• Sabuk menunjukkan kerusakan lapisan, tepi terkelupas, bekas gesekan tidak biasa, atau jejak kontak yang tidak merata.
• Terjadi suara tidak normal, getaran, atau perubahan kualitas perjalanan yang memerlukan diagnosis.
• Tegangan tali sulit diseragamkan kembali setelah penyesuaian yang sesuai prosedur.
• Ada indikasi slip atau pergerakan yang tidak konsisten pada kondisi operasi tertentu.

Gejala tersebut tidak otomatis berarti sheave adalah satu-satunya penyebab. Misalignment mesin, kondisi bearing, kontaminasi, puli pengalih yang aus, tension yang tidak setara, atau masalah pada media suspensi dapat menghasilkan tanda serupa. Karena itu, keputusan penggantian sebaiknya didasarkan pada inspeksi seluruh jalur traksi.

Jangan mengabaikan keausan pada satu alur saja. Pada elevator dengan beberapa tali, variasi kecil antar-alur dapat membuat satu tali memikul beban lebih besar daripada yang lain. Efeknya dapat berkembang menjadi keausan yang makin tidak merata di sheave dan tali.

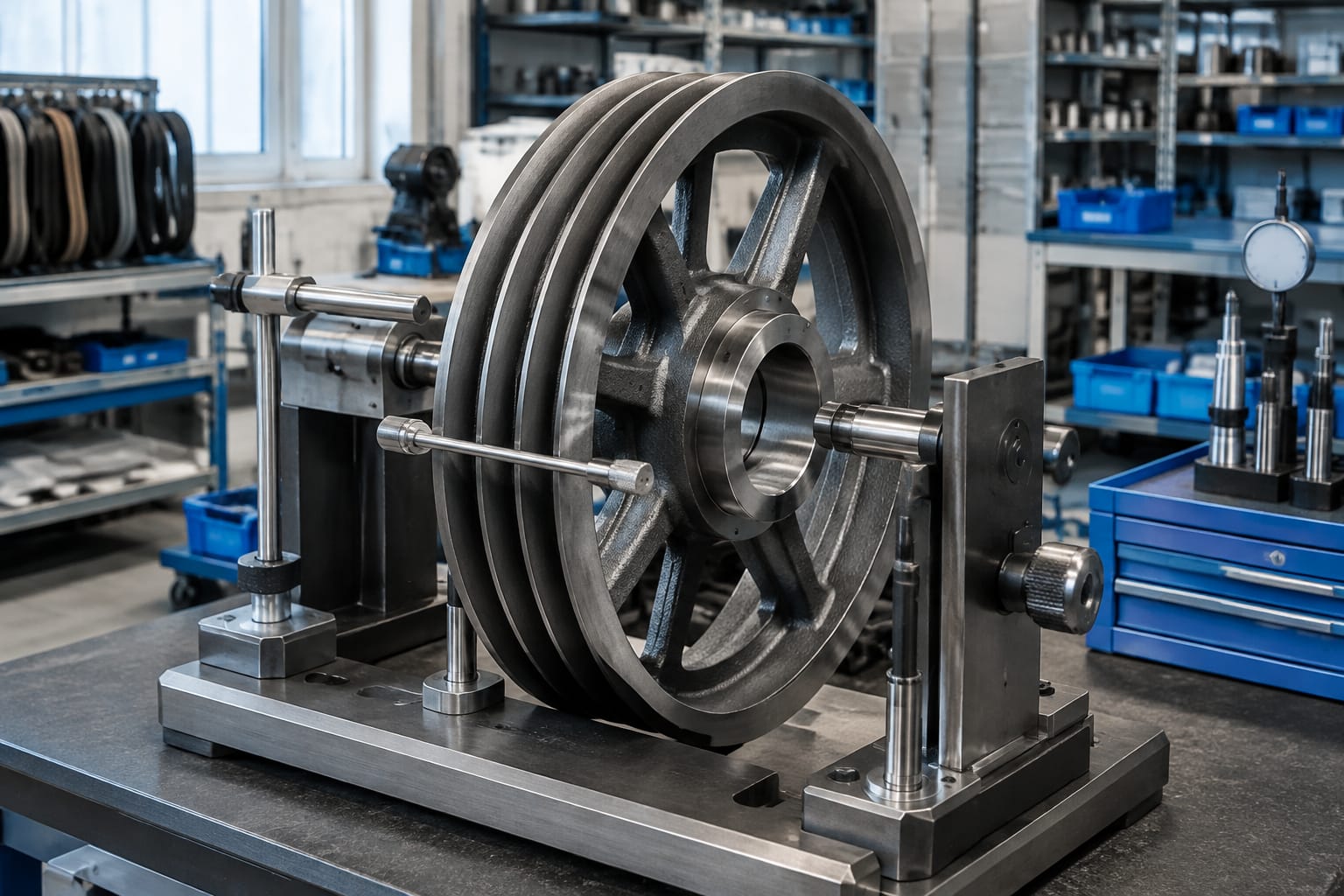

Mengukur diameter, alur, dan antarmuka poros

Data pengadaan harus dikumpulkan dari komponen terpasang, dokumentasi mesin, dan identitas komponen bila tersedia. Foto berguna sebagai pelengkap, tetapi tidak cukup untuk menetapkan kompatibilitas.

Data ukuran utama

Gunakan alat ukur yang sesuai dan catat satuannya dengan konsisten. Untuk sheave tali baja, data dasar biasanya mencakup:

1. Diameter luar sheave.
2. Diameter pitch atau diameter efektif sesuai referensi mesin.
3. Lebar muka sheave.
4. Jumlah alur.
5. Pitch atau jarak pusat ke pusat antar-alur.
6. Lebar, kedalaman, dan profil alur.
7. Diameter nominal tali.
8. Posisi alur pertama terhadap sisi referensi.

Diameter luar tidak selalu cukup karena material dan profil alur dapat berubah tanpa menghasilkan hubungan sederhana terhadap diameter pitch. Jika produsen mesin menyatakan ukuran pitch tertentu, jadikan nilai tersebut sebagai acuan utama.

Untuk sistem sabuk baja, dokumentasikan jumlah jalur, lebar setiap jalur, jarak antarlajur, lebar muka kerja, dan profil kontak khusus sabuk. Jangan menggunakan ukuran tali baja sebagai substitusi.

Antarmuka ke poros dan pemasangan

Sheave harus terhubung ke poros secara tepat. Catat data berikut:

• Diameter bore atau lubang poros.
• Panjang hub dan posisi hub terhadap muka sheave.
• Ukuran, lokasi, dan orientasi keyway bila digunakan.
• Bentuk penguncian, misalnya key, taper-lock, baut penjepit, atau sistem lain sesuai desain.
• Lubang baut, pola baut, counterbore, dan diameter pitch circle bila sheave dipasang dengan flange.
• Arah pemasangan dan orientasi sisi referensi.
• Nomor gambar, nomor part, tipe mesin, dan nomor seri bila tersedia.

Mengukur bore tanpa memeriksa keyway merupakan kesalahan yang sering menunda pemasangan. Begitu pula dengan mengabaikan offset hub: sheave dapat masuk ke poros, tetapi jalur tali atau sabuk tidak lagi sejajar.

Buat lembar data sederhana sebelum meminta penawaran atau memesan. Sertakan foto depan, samping, bore, keyway, serta label mesin; gunakan penggaris atau alat ukur sebagai skala pada foto bila diperlukan. Data yang lengkap mengurangi risiko menerima komponen yang tidak dapat dipasang.

Periksa kompatibilitas mesin dan media suspensi

Kompatibilitas tidak berhenti pada dimensi sheave. Traction sheave merupakan bagian dari sistem mesin dan suspensi yang dirancang sebagai satu kesatuan. Penggantian harus memeriksa hubungan di antara semuanya.

Gunakan daftar verifikasi berikut:

• Tipe dan model mesin traksi.
• Nomor part sheave lama dan revisi komponennya.
• Jenis media: tali baja atau sabuk baja.
• Diameter, jumlah, dan konstruksi media suspensi.
• Rasio roping, misalnya 1:1 atau 2:1, sesuai konfigurasi sistem.
• Jumlah serta tata letak alur aktif.
• Batas beban, kecepatan, dan konfigurasi lift berdasarkan dokumen teknis.
• Metode pemasangan ke poros atau flange.
• Kebutuhan balancing, alignment, atau setelan perangkat keselamatan setelah pekerjaan.
• Persyaratan pemeriksaan dari produsen peralatan dan otoritas yang berlaku di lokasi.

Jangan menganggap nama merek mesin saja cukup untuk identifikasi. Satu merek dapat memiliki berbagai generasi, diameter sheave, media suspensi, dan antarmuka poros. Demikian pula, komponen aftermarket harus dievaluasi terhadap spesifikasi teknis yang relevan, bukan hanya nama model yang tercantum dalam daftar produk.

Untuk sistem tertentu yang menggunakan komponen bermerek Otis, [traction steel belt Otis](/products/traction-steel-belt-otis-elevator-parts-lift-parts/) dapat menjadi titik awal untuk mengenali kategori produk. Cocokkan setiap detail dengan dokumentasi sistem sebelum menentukan pengganti.

Perencanaan penggantian dan penanganan

Penggantian traction sheave adalah pekerjaan yang dapat memengaruhi media suspensi, alignment, dan pengaturan mesin. Rencanakan pekerjaan bersama prosedur pabrikan mesin dan prosedur keselamatan fasilitas.

Sebelum pekerjaan dimulai, pastikan tersedia:

• Identifikasi komponen dan data ukuran yang sudah diverifikasi.
• Metode pengamanan kabin, counterweight, dan sumber energi.
• Alat angkat serta titik pengangkatan yang sesuai berat dan bentuk komponen.
• Peralatan pengukuran untuk alignment, tegangan, dan pemeriksaan alur.
• Komponen terkait yang mungkin perlu diganti berdasarkan hasil inspeksi, seperti tali, sabuk, key, baut, atau elemen pengunci.
• Prosedur torque, pelumasan bila disyaratkan, dan urutan pemasangan dari produsen.
• Rencana pengujian serta catatan hasil sebelum lift dikembalikan ke operasi.

Sheave merupakan komponen berat dengan permukaan presisi. Hindari menjatuhkan, membenturkan, atau menumpuknya tanpa pelindung pada area alur dan bore. Kerusakan kecil pada tepi alur, hub, atau keyway dapat menciptakan masalah pemasangan maupun mempercepat keausan media suspensi.

Sebelum melepas sheave lama, dokumentasikan arah putaran, posisi jalur tali atau sabuk, orientasi hub, shim, spacer, dan pola pemasangan. Dokumentasi ini membantu membedakan konfigurasi asli dari kondisi yang mungkin sudah berubah akibat pekerjaan sebelumnya.

Inspeksi setelah pemasangan

Pemasangan sheave baru belum berarti pekerjaan selesai. Inspeksi setelah pemasangan memastikan bahwa komponen bekerja dalam posisi dan kondisi yang sesuai sebelum elevator digunakan secara normal.

Periksa paling sedikit hal-hal berikut:

1. Sheave terpasang penuh pada antarmuka poros atau flange sesuai metode yang ditentukan.
2. Key, baut, pengunci, dan komponen pemasangan lain telah dipasang serta dikencangkan berdasarkan prosedur yang benar.
3. Tidak ada kontak abnormal antara sheave, pelindung, rangka mesin, tali, sabuk, atau puli lain.
4. Jalur tali atau sabuk berada di tengah alurnya dan tidak bergesekan dengan sisi alur.
5. Alignment terhadap puli pengalih dan jalur suspensi telah diperiksa.
6. Tegangan tali pada sistem multi-rope telah dievaluasi sesuai prosedur yang berlaku.
7. Putaran awal tidak menunjukkan wobble, runout yang terlihat, suara abnormal, atau vibrasi tidak wajar.
8. Fungsi dan pengujian sistem dilakukan mengikuti instruksi produsen, prosedur commissioning, dan ketentuan setempat.
9. Hasil pengukuran, nomor part, serta tindakan yang dilakukan dicatat untuk riwayat perawatan.

Pada periode awal setelah penggantian, jadwalkan inspeksi ulang sesuai rekomendasi sistem dan kebijakan pemeliharaan. Pemeriksaan lanjutan penting untuk memastikan media suspensi duduk dengan benar, tidak ada perubahan alignment, dan pola kontak awal tetap seragam.

Pertanyaan umum

Apakah traction sheave aus harus selalu diganti bersama tali atau sabuk?

Tidak selalu, tetapi kondisi tali atau sabuk harus diperiksa secara menyeluruh. Sheave yang aus dapat mempercepat kerusakan media suspensi, sementara tali atau sabuk yang telah rusak dapat mempercepat keausan sheave baru. Keputusan penggantian harus mengikuti hasil inspeksi dan kriteria produsen sistem.

Apakah diameter luar yang sama menjamin sheave cocok?

Tidak. Diameter luar yang sama belum memastikan diameter pitch, profil alur, bore, keyway, offset hub, jumlah alur, atau kecocokan dengan media suspensi. Semua parameter tersebut perlu diverifikasi.

Bolehkah alur traction sheave dibubut ulang?

Hanya bila prosedur, profil target, toleransi, dan kelayakan komponen ditetapkan oleh pihak yang berwenang untuk sistem tersebut. Pembubutan tanpa data desain dapat mengubah traksi dan memperpendek umur tali atau sabuk.

Data apa yang paling membantu saat mencari pengganti?

Nomor part dan tipe mesin adalah data terbaik bila tersedia. Lengkapi dengan foto label mesin, foto sheave dari beberapa sisi, diameter pitch atau diameter luar, jumlah serta profil alur, diameter bore, keyway, dan detail media suspensi.

Untuk pengadaan, siapkan lembar data pengukuran dan foto komponen terpasang, lalu bandingkan penawaran terhadap daftar kompatibilitas di atas. Kelevator memasok suku cadang elevator multi-merek untuk importir B2B, distributor, kontraktor perawatan, perusahaan modernisasi, dan pembeli OEM; spesifikasi akhir tetap perlu dikonfirmasi terhadap mesin serta sistem suspensi yang digunakan.
