Peralatan eskalator adalah rangkaian komponen mekanis, elektrik, dan keselamatan yang bekerja bersama untuk memindahkan penumpang secara stabil. Sistem utamanya mencakup anak tangga, rantai, rel pemandu, handrail, motor penggerak, gearbox atau drive, rem, panel kontrol, sensor, serta perangkat pengaman.
Bagi kontraktor perawatan, distributor, dan tim pengadaan, memahami hubungan antar-komponen lebih penting daripada sekadar mengenali nama part. Satu komponen pengganti yang tampak serupa dapat tidak sesuai karena perbedaan ukuran, arah pemasangan, tegangan, tipe konektor, konfigurasi kontrol, atau revisi model. Pemeriksaan data unit dan nomor part sebelum pembelian membantu mengurangi risiko penghentian operasi dan pemasangan ulang.

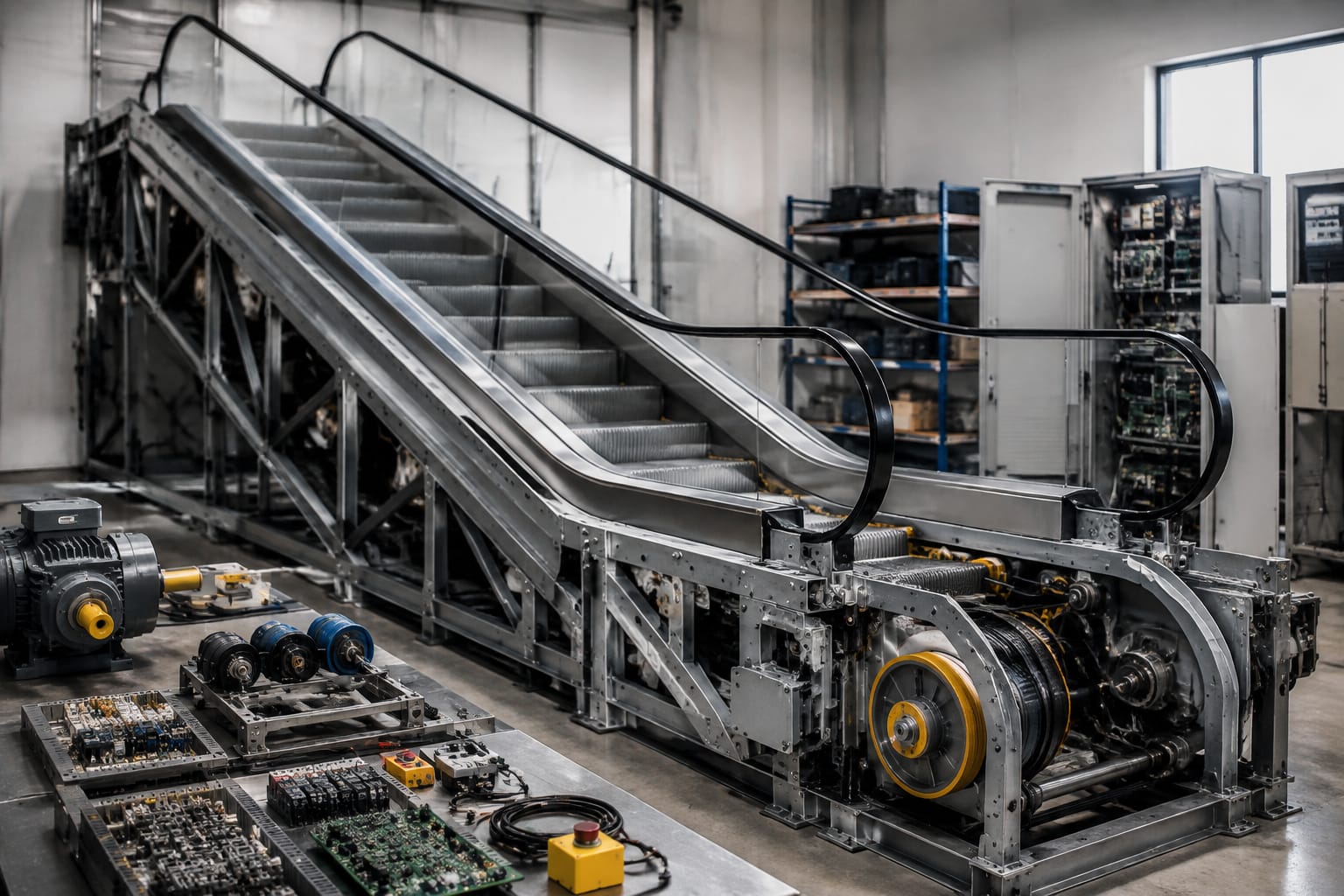

Sistem utama peralatan eskalator secara ringkas
Eskalator dapat dibagi menjadi beberapa kelompok sistem. Pembagian ini memudahkan penelusuran masalah dan penyusunan kebutuhan spare part.
| Sistem | Komponen utama | Fungsi utama | Risiko bila bermasalah |
|---|---|---|---|
| Sistem pengangkut | Step, step chain, sprocket, track | Membawa anak tangga mengikuti lintasan | Getaran, bunyi abnormal, langkah tidak rata |
| Handrail | Belt handrail, roller, drive wheel, tensioner | Menggerakkan pegangan tangan selaras dengan step | Handrail selip, lambat, atau berhenti |
| Penggerak utama | Motor, gearbox, coupling, inverter atau kontaktor | Menghasilkan dan menyalurkan tenaga gerak | Eskalator gagal start atau kehilangan torsi |
| Pengereman | Main brake, auxiliary brake, coil, drum atau disc | Menghentikan dan menahan eskalator dengan aman | Jarak berhenti tidak sesuai atau unit tidak dapat beroperasi |
| Kontrol dan kelistrikan | Controller, relay, PCB, power supply, terminal | Mengatur urutan operasi dan memantau kondisi | Gangguan intermittent, fault berulang, unit berhenti |
| Keselamatan | Safety switch, sensor, emergency stop, skirt switch | Mendeteksi kondisi tidak aman dan menghentikan unit | Bahaya operasional bila bypass atau salah setel |
Dalam praktiknya, gangguan jarang berdiri sendiri. Misalnya, step chain yang aus dapat meningkatkan beban penggerak. Beban ini dapat memengaruhi arus motor, memicu fault pada controller, serta mempercepat keausan komponen transmisi. Karena itu, diagnosis sebaiknya memeriksa penyebab sistemik, bukan hanya mengganti part yang pertama kali terlihat rusak.

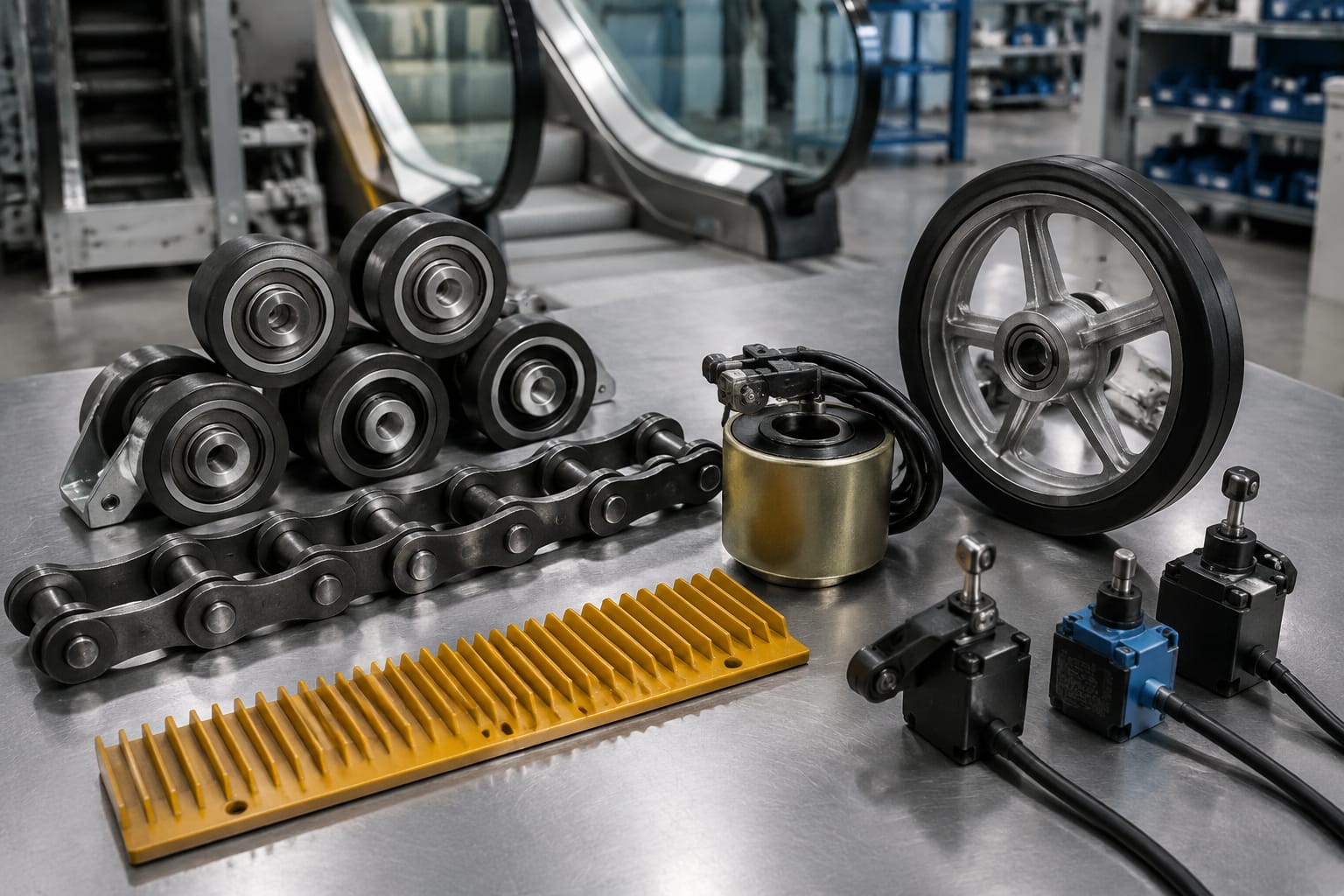

Step, rantai, track, dan comb plate
Step adalah komponen pijakan yang bergerak membentuk rangkaian tak terputus. Setiap step biasanya terhubung ke step chain dan dipandu oleh roda serta track pada struktur truss. Ketepatan hubungan antara step, rantai, sprocket, dan jalur rel menentukan kelancaran gerak eskalator.
Komponen pada sistem step
Komponen yang umum diperiksa meliputi:
- Step dan cleat pada permukaan pijakan
- Step chain beserta pin, bushing, dan roller
- Sprocket penggerak serta sprocket pembalik
- Step roller dan axle
- Track atau rel pemandu roda step
- Comb plate dan comb segment di area masuk serta keluar
- Demarcation line dan bagian pengaman pada step
Comb plate berfungsi mengarahkan gerigi step saat memasuki landing. Jarak dan keselarasan antara cleat step dengan comb plate harus tepat. Comb yang patah, aus, longgar, atau salah posisi dapat meningkatkan risiko benda tersangkut dan dapat memicu switch pengaman comb plate.
Tanda masalah pada step dan rantai
Pemeriksaan visual dan suara sering memberi indikasi awal. Perhatikan kondisi berikut:
- Step terlihat tidak sejajar, naik-turun, atau memiliki celah tidak wajar.
- Muncul suara ketukan, gesekan, atau dentuman saat step melewati area tertentu.
- Gerakan terasa berdenyut atau terdapat getaran periodik.
- Rantai menunjukkan kekendoran, karat, keausan roller, atau pelumasan yang tidak memadai.
- Cleat step aus sehingga permukaannya tidak lagi memberikan pola pijakan yang baik.
- Comb plate sering memicu interlock tanpa terlihat penyebab pada panel luar.
Penggantian step chain tidak boleh diputuskan berdasarkan usia saja. Pengukuran elongasi rantai, kondisi pin dan roller, profil sprocket, serta prosedur pabrikan perlu menjadi dasar keputusan. Mengganti rantai tanpa menilai sprocket yang sudah aus dapat mempercepat kerusakan rantai baru.
Komponen penggerak dan penegang handrail
Handrail harus bergerak dengan kecepatan yang selaras dengan step agar pengguna dapat berpegangan secara aman dan nyaman. Sistem ini umumnya terdiri dari handrail belt, pulley atau drive wheel, roller, guide, tensioning device, serta mekanisme penyesuaian.
Handrail yang mengilap, retak, mengeras, berubah bentuk, atau aus pada bagian dalamnya perlu dievaluasi. Kondisi lingkungan, paparan kotoran, kualitas pembersihan, tegangan berlebih, dan ketidakselarasan roller dapat memengaruhi masa pakainya.
Gejala handrail tidak bekerja normal
Masalah handrail sering terlihat melalui beberapa gejala berikut:
- Kecepatan handrail terasa berbeda dari kecepatan step.
- Handrail tersentak, bergeser ke samping, atau berisik saat berjalan.
- Permukaan handrail meninggalkan serpihan karet atau menunjukkan retakan.
- Handrail slip pada roda penggerak.
- Sensor kecepatan atau monitor handrail memicu penghentian unit.
- Tensioning device mencapai batas setelan tetapi handrail masih kendur.
Jangan mengatasi handrail selip hanya dengan meningkatkan tegangan. Tegangan berlebihan dapat menambah beban pada drive wheel, bearing, dan sambungan belt. Sebelum penyetelan, periksa kebersihan roda penggerak, kondisi lapisan traksi, posisi guide, putaran roller, dan kondisi bagian dalam handrail.
Saat melakukan pengadaan, konfirmasi lebar, ketebalan, profil bagian dalam, panjang loop, warna bila dibutuhkan untuk keseragaman proyek, serta metode penyambungan. Detail ini dapat berbeda pada setiap merek dan seri eskalator.
Rem utama dan rem tambahan
Sistem rem adalah bagian kritis dari peralatan eskalator. Rem utama atau main brake umumnya berfungsi menghentikan gerakan saat daya penggerak dilepas dan menahan unit dalam kondisi berhenti. Rem tambahan atau auxiliary brake digunakan sebagai pengaman tambahan pada konfigurasi tertentu, terutama ketika sistem mendeteksi kondisi kecepatan berlebih, arah gerak tidak diinginkan, atau gangguan penggerak tertentu.
Desain rem dapat memakai mekanisme elektromagnetik, drum, disc, pegas, atau kombinasi sesuai rancangan unit. Detail pengaturan, gaya pengereman, dan metode pengujian harus mengikuti dokumentasi pabrikan serta prosedur teknisi kompeten.
Perbedaan fungsi rem
| Jenis rem | Peran umum | Hal yang perlu diperiksa |
|---|---|---|
| Rem utama | Menghentikan motor dan menahan eskalator saat operasi berhenti | Keausan lining, celah kerja, coil, linkage, respons pelepasan |
| Rem tambahan | Proteksi tambahan pada kondisi abnormal tertentu | Kondisi coil, mekanisme aktivasi, controller terkait, setelan mekanis |
| Rem servis atau holding brake | Istilah yang dapat berbeda antar-pabrikan | Konfirmasi fungsi berdasarkan manual dan diagram unit |
Komponen rem tidak boleh dipilih hanya dari bentuk fisiknya. Tegangan coil, tipe aktuasi, diameter atau desain mekanis, konektor, konfigurasi terminal, dan kecocokan dengan controller harus diperiksa. Untuk kebutuhan terkait kontrol rem tambahan, lihat [controller rem tambahan eskalator](/products/escalator-auxiliary-brake-controller-lift-parts-elevator-accessories/). Pada aplikasi yang memerlukan papan rem khusus, penting pula mencocokkan nomor part dan revisi melalui [brake board eskalator 508 Otis](/products/escalator-508-brake-board-otis-elevator-parts-lift-accessories/).
Kesalahan yang perlu dihindari pada sistem rem
- Membypass interlock rem untuk membuat unit kembali berjalan.
- Menyetel celah atau linkage tanpa prosedur pengujian yang sesuai.
- Mengganti coil berdasarkan tegangan saja tanpa memeriksa spesifikasi mekanis dan rangkaian kontrol.
- Menggunakan komponen bekas tanpa pemeriksaan kondisi dan kesesuaian.
- Mengabaikan kontaminasi oli atau debu pada permukaan pengereman.
- Menganggap fault controller selalu berarti masalah pada PCB, padahal penyebabnya dapat berasal dari mekanisme rem.
Komponen seperti [coil elektromagnetik rem tambahan eskalator](/products/escalator-additional-brake-electromagnetic-coil-lift-accessories-elevator-spare-parts/) perlu diverifikasi terhadap part number, rating kelistrikan, bentuk pemasangan, dan sistem rem yang digunakan. Produk yang kompatibel secara dimensi belum tentu cocok secara elektrik atau fungsional.
Motor, drive, dan controller eskalator
Motor menyediakan tenaga, sementara gearbox atau sistem transmisi menyalurkan torsi ke rantai penggerak. Pada konfigurasi modern, inverter atau variable frequency drive dapat mengatur percepatan, perlambatan, serta mode hemat energi. Controller menerima masukan dari switch dan sensor, lalu mengatur kontaktor, drive, rem, indikator, dan fungsi keselamatan.
Hal yang perlu diperiksa pada motor dan transmisi
Pemeriksaan rutin dapat mencakup:
- Bunyi bearing motor atau gearbox yang tidak normal.
- Kenaikan temperatur, getaran, dan kebersihan ventilasi motor.
- Kondisi oli gearbox sesuai instruksi pabrikan.
- Kebocoran pada gearbox atau seal.
- Kondisi coupling, rantai penggerak, sprocket, dan alignment.
- Kekencangan terminal listrik serta kondisi kabel.
- Arus kerja dan fault history bila tersedia di controller atau drive.
Motor yang panas tidak selalu berarti motor rusak. Beban mekanis berlebih akibat chain, bearing, track, atau rem yang tidak membuka sempurna juga dapat menjadi penyebab. Sebaliknya, fault overcurrent dari drive perlu dianalisis bersama data kondisi mekanis, bukan langsung disimpulkan sebagai kerusakan inverter.
Controller dan papan elektronik
Controller eskalator dapat memakai relay, kontaktor, PLC, PCB khusus, atau kombinasi berbagai perangkat tersebut. Untuk mengganti board atau modul, kumpulkan informasi berikut sebelum meminta penawaran atau melakukan pemesanan:
- Merek, seri, dan tipe eskalator.
- Nomor part lengkap pada komponen lama.
- Nomor revisi, kode firmware, atau label produksi bila ada.
- Foto sisi depan, belakang, konektor, dan terminal.
- Gejala gangguan serta kode fault yang tampil.
- Tegangan input, output yang dikendalikan, dan diagram wiring bila tersedia.
- Informasi apakah komponen lama pernah dimodifikasi atau diperbaiki.
Board dengan nomor dasar yang sama dapat memiliki revisi berbeda. Perbedaan kecil pada konektor, firmware, atau logika input dapat membuat penggantian tidak kompatibel. Jangan menyalin sambungan kabel berdasarkan posisi fisik tanpa merujuk diagram terminal yang tepat.
Safety switch dan sensor
Safety switch dan sensor merupakan lapisan proteksi yang memantau kondisi operasional eskalator. Saat mendeteksi kondisi tidak aman, perangkat ini dapat menghentikan unit atau mengirim status fault ke controller. Sistem keselamatan yang tepat bergantung pada desain eskalator, tetapi beberapa perangkat umum antara lain emergency stop, comb plate switch, skirt switch, step chain monitoring, handrail speed monitoring, brake switch, dan sensor arah atau kecepatan.
Contoh perangkat keselamatan dan fungsinya
| Perangkat | Fungsi umum | Pemeriksaan dasar |
|---|---|---|
| Emergency stop | Memungkinkan penghentian darurat secara manual | Kondisi tombol, kontak, label, dan fungsi reset |
| Comb plate switch | Mendeteksi tekanan atau gangguan pada comb plate | Gerak mekanis, posisi, kabel, dan aktuasi |
| Skirt switch | Mendeteksi tekanan abnormal pada area skirt | Kebersihan, kondisi strip, sensitivitas sesuai prosedur |
| Step chain monitor | Memantau kondisi tertentu pada rantai atau penggerak step | Alignment, sensor, target, dan kabel |
| Handrail speed monitor | Membandingkan gerak handrail dengan sistem step | Roller sensor, jarak target, sinyal, dan drive handrail |
| Brake monitoring switch | Memverifikasi posisi rem membuka atau menutup | Linkage, aktuator, kontak, dan terminal |
Jangan melakukan bypass permanen terhadap safety switch untuk menghilangkan fault. Praktik tersebut mengurangi fungsi perlindungan dan dapat menutupi sumber masalah yang lebih serius. Jika sebuah switch berulang kali aktif, periksa kondisi mekanis yang memicunya, lalu pastikan switch, bracket, kabel, dan controller bekerja sesuai rancangan.
Sensor juga dapat terganggu oleh debu, kelembapan, konektor longgar, kabel terjepit, atau target sensor yang berubah posisi. Penggantian sensor perlu mempertimbangkan jenis output, tegangan kerja, tipe konektor, jarak sensing, mounting, dan logika sinyal.
Titik aus umum dan prioritas inspeksi
Prioritas perawatan eskalator sebaiknya berbasis risiko keselamatan, dampak terhadap operasi, dan bukti kondisi aktual. Jadwal pabrikan tetap menjadi acuan utama, tetapi inspeksi lapangan perlu menyesuaikan intensitas penggunaan, lingkungan, kebersihan, dan riwayat gangguan unit.
Area yang perlu diperiksa secara konsisten
Sistem step dan landing: periksa kondisi step, cleat, comb plate, comb segment, step roller, track, serta step chain. Fokus pada bunyi, ketidakrataan, serpihan, dan keausan yang terkonsentrasi pada satu area.
Handrail: periksa keselarasan, kebersihan, traksi, kondisi permukaan, roller, dan ketegangan. Bandingkan geraknya dengan step sesuai prosedur pemeriksaan unit.
Ruang mesin dan penggerak: periksa kebocoran, suara gearbox, temperatur tidak normal, ventilasi, kondisi coupling, sprocket, rantai, dan pengencang mekanis.
Rem: periksa keausan, kebersihan, pelepasan, respons, serta indikasi switch monitor. Pengujian fungsi rem harus dilakukan oleh personel yang memahami prosedur dan risiko sistem.
Panel kontrol: periksa kabel, terminal, tanda panas berlebih, relay atau kontaktor, status fault, power supply, dan grounding. Catat fault berulang untuk melihat pola.
Perangkat keselamatan: periksa emergency stop, comb plate switch, skirt switch, sensor kecepatan, serta interlock lain menurut daftar pemeriksaan unit.
Membedakan keausan normal dan kondisi mendesak
Keausan normal tetap memerlukan tindakan terencana, tetapi tidak selalu berarti unit harus langsung berhenti. Sebaliknya, kondisi yang memengaruhi fungsi rem, step yang tidak stabil, comb plate rusak, interlock keselamatan tidak berfungsi, kabel terbakar, atau bunyi mekanis berat perlu dinilai segera oleh teknisi yang berwenang.
Dokumentasi sederhana sangat membantu: tanggal inspeksi, lokasi komponen, foto, nomor part, gejala, tindakan, dan hasil pemeriksaan setelah perbaikan. Catatan tersebut mempercepat diagnosis saat gangguan muncul kembali dan membuat kebutuhan suku cadang lebih dapat diprediksi.
Pengadaan suku cadang pengganti eskalator
Pengadaan spare part eskalator yang baik dimulai dari identifikasi, bukan dari pencarian nama komponen umum. Istilah seperti “brake coil”, “sensor eskalator”, atau “step chain” mencakup banyak variasi. Data unit yang lengkap mempersempit risiko salah part sejak awal.
Data minimum untuk verifikasi kompatibilitas
Siapkan data berikut untuk setiap kebutuhan penggantian:
- Merek, tipe, dan nomor seri eskalator bila tersedia.
- Nomor part dan nomor revisi pada komponen lama.
- Foto label, konektor, terminal, dimensi penting, dan posisi pemasangan.
- Fungsi komponen dalam sistem, bukan hanya nama part.
- Tegangan, arus, frekuensi, jenis sinyal, atau rating lain yang tercantum.
- Arah putaran atau sisi pemasangan untuk part mekanis yang relevan.
- Riwayat kerusakan dan fault code untuk komponen elektrik.
- Kebutuhan jumlah unit dan apakah part akan digunakan sebagai stok kritis.
Original, alternatif kompatibel, dan perbaikan
Pilihan pengadaan biasanya bergantung pada kebutuhan proyek, ketersediaan teknis, kebijakan pemeliharaan, serta kebutuhan kompatibilitas. Komponen original dapat diperlukan saat pabrikan mensyaratkan part tertentu atau saat sistem memiliki ketergantungan firmware dan desain khusus. Alternatif kompatibel perlu dinilai berdasarkan spesifikasi dan kecocokan aplikasi, bukan hanya harga atau tampilan.
Perbaikan komponen elektronik dapat menjadi opsi pada kasus tertentu, tetapi kelayakannya bergantung pada kerusakan, kondisi PCB, ketersediaan komponen, kemampuan pengujian, dan kebutuhan keandalan. Untuk perangkat keselamatan atau rem, keputusan penggantian maupun perbaikan harus lebih konservatif dan mengikuti prosedur teknis yang berlaku.
Kesalahan pengadaan yang paling sering terjadi adalah memesan berdasarkan foto tanpa label, mengabaikan revisi produk, mencampur part dari varian unit berbeda, dan tidak memeriksa perubahan wiring pada komponen pengganti. Biaya salah part bukan hanya harga barang, tetapi juga waktu diagnosis, penghentian unit, dan potensi risiko pemasangan.
