Komponen lift barang harus dipilih berdasarkan beban kerja nyata, bukan hanya karena bentuknya tampak sama dengan komponen lift penumpang. Pintu lantai, pengunci, kontak keselamatan, roller, rel, tombol, dan sakelar batas pada lift barang lebih sering menerima benturan, getaran, debu, serta siklus buka-tutup saat proses pemuatan.
Untuk penggantian yang tepat, cocokkan nomor komponen dan model peralatan, lalu verifikasi dimensi, arah pemasangan, tegangan, jenis konektor, serta fungsi keselamatannya. Mengganti satu komponen dengan versi yang sekilas mirip tetapi tidak kompatibel dapat menyebabkan pintu tidak menutup sempurna, interlock gagal bekerja, atau lift berhenti akibat rangkaian keselamatan terbuka.
Cara kerja lift barang mengubah pemilihan komponen
Lift barang dirancang untuk memindahkan muatan, palet, troli, material produksi, atau perlengkapan operasional antar lantai. Dibanding penggunaan penumpang biasa, aktivitas ini menciptakan kondisi yang lebih berat pada area masuk kabin dan mekanisme pintu.
Pemilihan freight elevator parts perlu mempertimbangkan beberapa hal berikut:
- Frekuensi siklus pintu: Operasi bongkar-muat yang intensif mempercepat keausan roller, engsel, mekanisme penutup, dan kontak pintu.
- Jenis muatan: Barang panjang, palet, hand pallet, atau troli dapat menyenggol pintu maupun kusen. Risiko ini meningkat bila bukaan pintu sempit dibanding pola pergerakan barang.
- Lingkungan kerja: Debu gudang, serpihan kemasan, kelembapan, minyak, dan suhu tertentu dapat mengganggu rel, sensor, kontak listrik, serta pelumasan.
- Konfigurasi pintu: Pintu geser tengah, geser samping, pintu teleskopik, atau pintu vertikal memiliki komponen bergerak dan titik penyetelan yang berbeda.
- Kebutuhan operasional: Beberapa instalasi membutuhkan panel kontrol yang tahan penggunaan kasar, indikator jelas, tombol khusus, atau integrasi dengan pengendalian akses bangunan.
Komponen yang lebih kuat tidak otomatis merupakan pilihan benar. Ketebalan panel, kapasitas roller, gaya penutup, dan karakteristik interlock harus tetap sesuai dengan desain pintu, operator pintu, serta sistem kontrol lift yang ada. Terlalu banyak gaya penutup, misalnya, dapat menambah beban pada mekanisme atau membuat penyetelan pintu lebih sulit.
Panel dan rel pintu lift barang
Panel pintu dan sistem rel menentukan kelancaran akses ke kabin sekaligus menjadi penghalang keselamatan di setiap lantai. Pada lift barang, bagian ini sering menjadi titik pertama yang menerima benturan dari troli, barang besar, atau aktivitas pemuatan yang terburu-buru.
Panel pintu: periksa konstruksi, ukuran, dan sambungan
Saat mengevaluasi panel pintu pengganti, jangan berhenti pada ukuran bukaan. Periksa dimensi panel, posisi penguat, lokasi lubang pemasangan, jenis ambang, arah bukaan, dan hubungan panel dengan hanger atau mekanisme penggerak.
Hal yang perlu dikonfirmasi meliputi:
| Pemeriksaan | Mengapa penting |
|---|---|
| Lebar, tinggi, dan ketebalan panel | Menentukan kecocokan pada bukaan, kusen, dan mekanisme pintu |
| Jenis pintu dan jumlah daun | Memastikan pola gerak sesuai dengan operator pintu |
| Posisi hanger, braket, dan penguat | Lubang atau titik tumpu yang berbeda dapat membuat panel tidak dapat dipasang |
| Material serta kondisi lapisan permukaan | Berpengaruh pada ketahanan terhadap penggunaan dan lingkungan |
| Celah kerja dengan ambang dan kusen | Celah yang keliru dapat menyebabkan gesekan, bunyi, atau pintu tersangkut |
Panel yang tampak masih baik tidak selalu dapat langsung digunakan kembali setelah benturan. Periksa apakah ada deformasi pada tepi, retak di area sambungan, lubang baut yang aus, atau penguat yang longgar. Panel yang melengkung sedikit saja dapat membuat roller bekerja tidak sejajar dan mempercepat kerusakan komponen lain.
Rel, hanger, dan ambang pintu
Rel pintu harus bersih, lurus, dan berada pada posisi yang benar agar hanger dan roller bergerak stabil. Pada area gudang, kotoran yang masuk ke rel atau ambang dapat menyebabkan pintu terasa berat, tersendat, atau gagal mencapai posisi menutup penuh.
Jangan mengganti roller tanpa memeriksa relnya. Roller baru yang dipasang pada rel aus, tergores, tidak rata, atau tidak sejajar tetap akan cepat rusak. Demikian juga, ambang yang terisi serpihan kayu, plastik, kerikil, atau sisa material kemasan dapat menghambat daun pintu.
Tindakan perawatan dasar yang berguna adalah membersihkan jalur gerak secara berkala, memeriksa kekencangan braket, dan memastikan tidak ada benda yang menahan pintu pada posisi terbuka. Pelumasan harus mengikuti rekomendasi produsen komponen; pelumas yang tidak sesuai dapat justru menangkap debu dan membentuk kotoran abrasif.

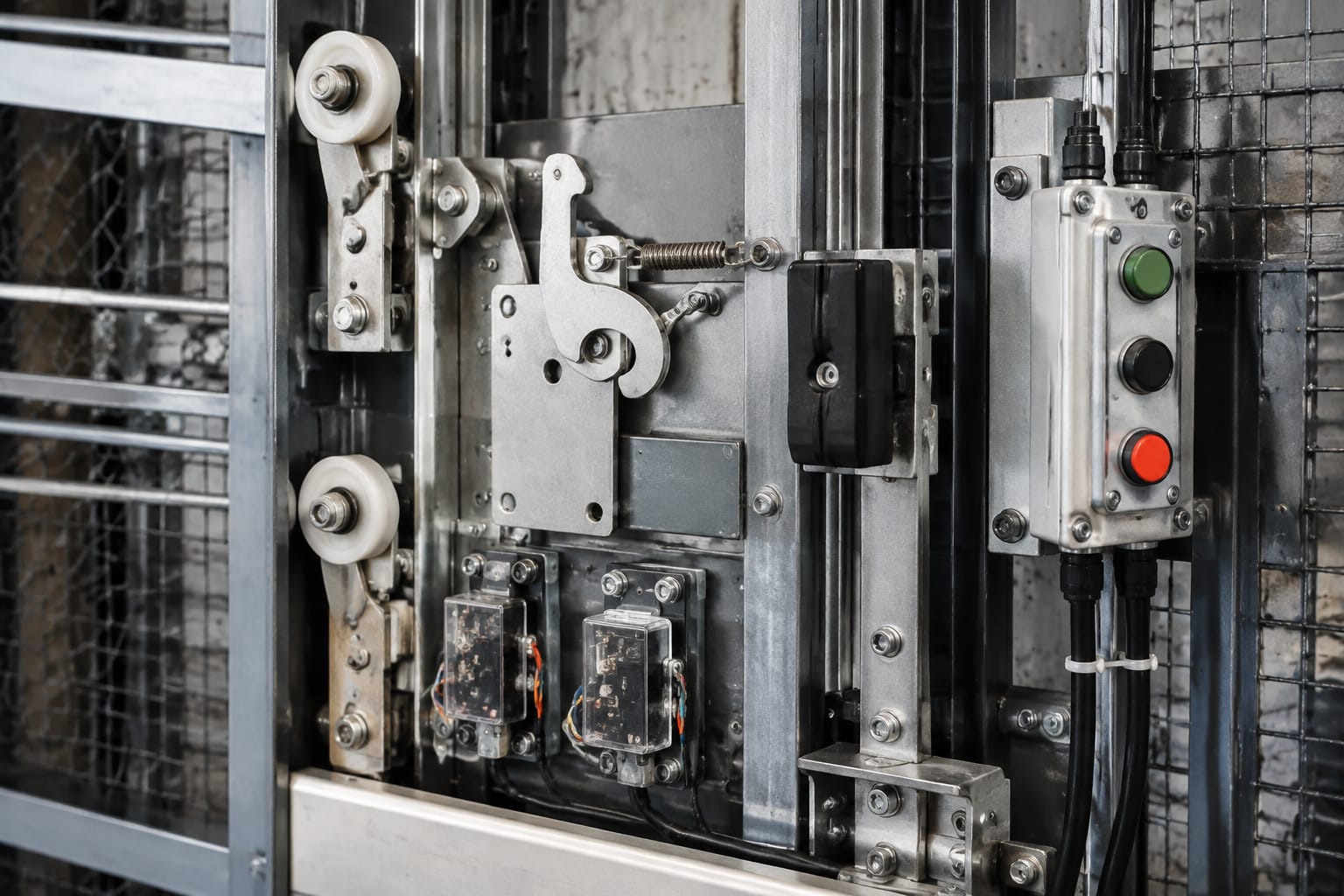

Kunci pintu, kait, dan kontak keselamatan
Kunci pintu lantai, kait pengunci, dan kontak keselamatan merupakan komponen kritis. Sistem ini membantu memastikan pintu lantai terkunci saat kabin tidak berada di lantai tersebut dan lift hanya berjalan ketika kondisi pintu memenuhi persyaratan keselamatan sistem.
Karena fungsinya, komponen ini tidak boleh dipilih semata-mata dari tampilan fisik atau harga. Kesesuaian mekanis dan elektris harus diperiksa dengan cermat.
Kunci pintu dan kait pengunci
Kait atau hook menerima beban mekanis saat pintu tertutup dan terkunci. Pada lift barang, benturan berulang dapat menyebabkan kait, pelat penahan, atau bagian penggerak mengalami keausan. Gejalanya dapat berupa pintu yang harus didorong lebih keras agar terkunci, gerakan kait tidak konsisten, atau lift tidak dapat menerima perintah jalan meski pintu terlihat tertutup.
Sebelum memilih pengganti, konfirmasi:
- merek, seri, dan nomor komponen lama jika tersedia;
- jenis serta arah kunci pintu;
- dimensi bodi dan posisi baut pemasangan;
- bentuk kait, pelat lawan, dan jarak kerja mekanisme;
- konfigurasi kontak listrik dan terminal;
- kebutuhan tegangan atau rating rangkaian yang tercantum pada komponen;
- kondisi komponen pasangan, termasuk tuas, aktuator, dan pintu itu sendiri.
Untuk referensi komponen yang relevan, lihat kait kunci pintu lantai lift. Produk spesifik tetap perlu divalidasi terhadap data instalasi yang digunakan.
Kontak pintu dan interlock
Kontak pintu mengirimkan status mekanis kunci ke rangkaian keselamatan. Kontak yang aus, longgar, kotor, atau salah setel dapat menghasilkan gangguan intermittent: lift kadang dapat berjalan dan kadang berhenti tanpa pola yang jelas.
Masalah ini sering keliru dianggap sebagai kerusakan kontrol utama. Sebelum mengganti controller, teknisi perlu memeriksa urutan dasar: pintu menutup dengan benar, kait masuk penuh, aktuator berada pada posisi tepat, terminal kencang, kabel tidak putus, dan kontak bekerja sesuai kondisi buka-tutupnya.
Kontak sakelar kunci pintu lift barang merupakan salah satu kategori yang perlu dicocokkan berdasarkan rancangan interlock dan konfigurasi kelistrikannya. Jangan melakukan bypass pada kontak pintu untuk mempertahankan operasi. Tindakan tersebut menghilangkan lapisan keselamatan penting dan dapat menyembunyikan sumber masalah sebenarnya.
Silinder kunci dan komponen akses
Pada sistem tertentu, silinder kunci digunakan untuk akses layanan atau fungsi operasional khusus. Penggantian silinder harus memperhatikan dimensi pemasangan, profil mekanis, posisi putar, dan hubungan dengan mekanisme yang diaktifkan. Silinder kunci segitiga untuk pintu lantai lift perlu dipilih berdasarkan kecocokan dengan unit pintu yang ada, bukan hanya jenis kepala kuncinya.
Roller, pemandu, dan komponen penutup pintu
Roller, pemandu, pegas, lengan, cam, dan komponen penutup menjaga daun pintu bergerak pada jalurnya serta mencapai posisi tertutup dengan konsisten. Bagian ini mengalami beban berulang setiap kali proses bongkar-muat berlangsung.
Roller yang aus dapat menimbulkan bunyi, getaran, atau gerakan pintu yang tidak stabil. Pemandu bawah yang aus dapat membuat daun pintu bergeser, bergesekan dengan ambang, atau gagal sejajar dengan kunci. Sementara itu, komponen penutup yang lemah atau tidak tepat setel dapat menyebabkan pintu berhenti sebelum kunci terhubung penuh.
Saat memeriksa roller dan pemandu, perhatikan:
- permukaan roda retak, rata pada satu sisi, atau aus tidak merata;
- bantalan kasar, macet, atau memiliki kelonggaran berlebihan;
- poros dan braket bengkok;
- pemandu bawah aus, retak, atau tidak lagi menahan panel dengan benar;
- jejak gesekan di panel, kusen, ambang, dan rel;
- daun pintu yang turun atau berubah posisi saat dibuka;
- penutup yang bekerja terlalu cepat, terlalu lambat, atau tidak konsisten.
Penggantian satu roller pada sistem dengan beberapa roller kadang hanya menyelesaikan masalah sementara. Bila roller lain telah berusia dan bekerja dalam kondisi sama, evaluasi seluruh set, terutama jika keausannya seragam. Namun, jangan mengganti komponen secara massal tanpa pemeriksaan sebab akar masalah dapat berasal dari rel miring, panel bengkok, atau pemasangan yang salah.
Penyetelan pintu harus dilakukan oleh personel yang memahami sistem lift. Penyetelan tanpa menguji hubungan antara gerak pintu, kait, dan kontak keselamatan dapat menciptakan kondisi yang tampak normal tetapi tidak bekerja konsisten selama operasi.
Kontrol, tombol, dan sakelar batas
Komponen kontrol pada lift barang mencakup tombol panggil, tombol di kabin, indikator, sakelar kunci, kontak bantu, sakelar batas, serta perangkat antarmuka yang berhubungan dengan controller. Pemilihan bagian ini harus mempertimbangkan fungsi listrik, lingkungan pemakaian, dan integrasi dengan sistem yang sudah ada.
Tombol dan perangkat input
Tombol dapat mengalami kerusakan akibat tekanan berulang, benturan, kelembapan, atau kabel terminal yang longgar. Saat mengganti tombol, periksa diameter lubang panel, jenis pemasangan, simbol atau label fungsi, jenis kontak, konfigurasi normally open atau normally closed, kebutuhan lampu indikator, serta rating listrik yang relevan.
Tombol dengan ukuran sama belum tentu memiliki susunan terminal atau fungsi sama. Perbedaan kecil pada kontak dapat mengubah cara controller menerima sinyal. Dokumentasikan kabel sebelum pelepasan, kemudian verifikasi kembali terhadap diagram sistem yang tersedia.
Sakelar batas dan posisi
Sakelar batas memberi informasi posisi pada mekanisme tertentu, misalnya batas gerak pintu atau perangkat pendukung lain pada sistem. Komponen ini harus dipasang dengan aktuator yang tepat, posisi pemicu benar, dan kabel terlindungi dari tarikan atau gesekan.
Gejala sakelar batas bermasalah dapat mencakup pintu yang terus mencoba bergerak setelah mencapai ujung, berhenti terlalu dini, atau menampilkan gangguan pada controller. Namun, sakelar bukan selalu penyebabnya. Aktuator bengkok, braket longgar, atau benda asing yang menghalangi gerakan juga dapat menghasilkan gejala serupa.
Sebelum mengganti perangkat kontrol, catat nomor part, kode pada label, tegangan, jenis terminal, susunan kontak, dan fungsi di rangkaian. Foto kondisi terpasang sangat membantu untuk menghindari kesalahan orientasi saat pemasangan kembali.
Keausan akibat kegiatan pemuatan
Banyak masalah pada lift barang bukan berasal dari usia komponen saja, melainkan dari pola penggunaan di area pemuatan. Benturan dari palet atau troli dapat merusak tepi panel dan kusen. Barang yang tertahan di ambang dapat mengubah jalur gerak pintu. Operator yang menahan atau memaksa pintu dapat membebani roller dan penutup.
Berikut sumber keausan umum beserta pemeriksaan praktisnya:
| Aktivitas atau kondisi | Risiko pada komponen | Pemeriksaan awal |
|---|---|---|
| Troli menyentuh pintu atau kusen | Panel berubah bentuk, kunci tidak sejajar | Cari bekas benturan, celah tidak merata, dan posisi kait |
| Kotoran di ambang | Pemandu tersangkut, pintu tidak menutup penuh | Bersihkan ambang dan periksa jalur bawah pintu |
| Pintu ditahan dengan paksa | Roller, hanger, dan penutup menerima beban tambahan | Uji gerak pintu dan periksa kelonggaran mekanis |
| Barang menghalangi bukaan | Kontak atau kunci tidak mencapai posisi kerja | Periksa titik penutup serta penyebab pintu tertahan |
| Debu atau kelembapan | Kontak kotor, rel abrasif, korosi pada terminal | Periksa terminal, rel, dan kondisi permukaan komponen |
Pencegahan paling efektif biasanya berupa tata cara loading yang disiplin: barang tidak menabrak bukaan, ambang dibersihkan, muatan tidak menahan pintu, dan kerusakan kecil dilaporkan sebelum berubah menjadi gangguan operasi. Bila pola benturan berulang terjadi, evaluasi juga ukuran bukaan, alur lalu lintas barang, dan jenis alat angkut yang digunakan.
Informasi yang diperlukan untuk penggantian
Data yang lengkap mengurangi risiko membeli komponen lift barang yang tidak dapat dipasang atau tidak berfungsi sesuai sistem. Nomor part adalah titik awal terbaik, tetapi informasi tambahan tetap penting karena satu keluarga produk dapat mempunyai banyak variasi.
Siapkan informasi berikut sebelum meminta penawaran atau melakukan pencarian:
- Foto jelas komponen lama dari depan, samping, belakang, dan area label.
- Merek, model, nomor part, nomor seri, atau kode produksi yang terbaca.
- Nama fungsi komponen, misalnya kontak kunci pintu lantai, roller hanger, atau tombol panggil.
- Dimensi penting, termasuk jarak lubang baut, ukuran bodi, diameter roller, dan panjang kabel bila relevan.
- Arah pemasangan: kiri, kanan, atas, bawah, atau orientasi bukaan pintu.
- Jenis pintu dan lokasi pemasangan, apakah di lantai, kabin, atau mekanisme operator.
- Detail kelistrikan: tegangan, arus atau rating yang tertulis, jumlah terminal, serta konfigurasi kontak.
- Foto komponen pasangan atau area pemasangan, terutama untuk kunci, kait, dan sakelar batas.
- Uraian gejala kerusakan dan kapan gangguan terjadi.
Kesalahan umum adalah memesan berdasarkan foto katalog saja. Foto membantu mengidentifikasi bentuk, tetapi sering tidak memperlihatkan orientasi, jarak pemasangan, tipe terminal, atau revisi model. Sebaliknya, jangan pula mengandalkan nomor pada panel pintu untuk mengidentifikasi setiap komponen kecil di dalamnya; tiap komponen dapat memiliki kode tersendiri.
Kelevator memasok suku cadang lift multi-merek untuk importir B2B, distributor, kontraktor perawatan, perusahaan modernisasi, dan pembeli OEM. Untuk kebutuhan pengadaan, data identifikasi di atas akan membantu proses pencocokan komponen secara lebih akurat.
Perencanaan inspeksi dan perawatan
Rencana perawatan lift barang perlu memprioritaskan komponen yang berhubungan langsung dengan pintu dan rangkaian keselamatan, karena gangguan kecil pada area ini dapat menghentikan operasi. Interval inspeksi harus disesuaikan dengan intensitas penggunaan, kondisi lokasi, jenis muatan, dan prosedur perawatan peralatan yang berlaku.
Checklist inspeksi rutin
Pada setiap inspeksi terjadwal, teknisi yang kompeten dapat memeriksa:
- kondisi fisik panel, kusen, ambang, rel, dan braket;
- kelancaran gerak pintu tanpa bunyi atau gesekan tidak normal;
- kondisi roller, pemandu, hanger, serta komponen penutup;
- keselarasan pintu dengan kait dan kunci;
- kerja kontak pintu serta kekencangan terminal;
- keutuhan kabel, pelindung kabel, dan konektor;
- respons tombol, indikator, dan sakelar yang terkait;
- adanya kotoran, korosi, retak, atau bagian yang longgar;
- riwayat gangguan berulang pada lantai atau pintu tertentu.
Catatan inspeksi sebaiknya mencantumkan lokasi pintu, kondisi temuan, tindakan yang diambil, komponen yang diganti, serta nomor part pengganti. Data ini membantu membedakan kerusakan akibat pemakaian normal dari masalah berulang yang terkait penyetelan, lingkungan, atau cara loading.
Kapan komponen perlu diganti?
Komponen harus dievaluasi untuk penggantian bila menunjukkan retak, deformasi, keausan yang memengaruhi fungsi, kegagalan kerja berulang, koneksi listrik rusak, atau tidak lagi dapat disetel ke kondisi kerja yang stabil. Untuk bagian keselamatan seperti kunci dan kontak pintu, jangan menunggu sampai kegagalan total sebelum bertindak.
Tidak semua gejala memerlukan penggantian part. Pintu yang sulit menutup dapat disebabkan oleh kotoran di ambang atau rel, sedangkan gangguan kontak dapat berasal dari sambungan kabel longgar. Pemeriksaan akar masalah sebelum pemesanan membantu menghindari penggantian yang tidak perlu dan mencegah masalah muncul kembali.
Pemilihan komponen lift barang yang tepat dimulai dari identifikasi fungsi, kecocokan mekanis, dan verifikasi kelistrikan, lalu dilanjutkan dengan pemasangan serta pengujian oleh teknisi kompeten. Gunakan data komponen lama, foto area pemasangan, dan catatan gangguan untuk membandingkan pilihan pengganti secara praktis.
