Panduan Memilih dan Mengganti Tombol Lift KONE

Tombol lift KONE yang tepat tidak dapat dipilih hanya dari bentuk, simbol panah, atau warna lampunya. Untuk memastikan penggantian kompatibel, cocokkan fungsi tombol, lokasi panel, dimensi fisik, metode pemasangan, jenis iluminasi, konektor, susunan kabel, serta kode pada tombol atau papan elektronik terkait.

Pada proyek perawatan dan modernisasi, kesalahan paling umum adalah memesan tombol kabin untuk panel lantai, atau memilih tombol yang tampak sama tetapi memiliki tegangan iluminasi dan konektor berbeda. Dokumentasi foto yang lengkap dan pembacaan kode komponen biasanya lebih andal daripada identifikasi berdasarkan merek lift saja.

Tombol kabin KONE versus tombol lantai

Tombol pada lift KONE dapat dibagi menjadi dua kelompok utama: tombol di dalam kabin dan tombol panggil di lantai. Keduanya sama-sama dapat memakai ikon panah, angka, atau simbol pintu, tetapi fungsi, rangkaian, dan metode komunikasinya tidak selalu sama.

Jangan menganggap tombol panah naik di dalam panel kabin setara dengan tombol panah naik di landing. Tombol panggil lantai mungkin terhubung ke papan panggil yang menangani sinyal beberapa tombol, indikator arah, atau tampilan lantai. Sebaliknya, tombol kabin dapat menjadi bagian dari susunan modul pada car operating panel.

Untuk kebutuhan panel kabin, periksa kategori papan tombol kabin KONE dan suku cadang terkait bila tombol tampak menyatu dengan modul elektronik atau kerusakan melibatkan lebih dari satu tombol. Untuk komponen di lantai yang mencakup indikator panggilan, lihat konteks call display board KONE sebelum memutuskan bahwa masalahnya hanya pada tombol.

Identifikasi panel dan model lift

Langkah awal adalah menentukan panel asal komponen dan sistem lift yang dipakai. Keterangan “KONE elevator button” masih terlalu umum untuk menjadi dasar pembelian karena KONE menggunakan beberapa generasi desain panel, jenis kontrol, dan konfigurasi bangunan.

Catat apakah tombol berasal dari:

• COP, yaitu panel operasi di dalam kabin.
• LOP, yaitu panel panggil di depan pintu lift pada lantai.
• Panel lantai utama dengan display, indikator arah, dan dua tombol panggil.
• Panel akses khusus, misalnya akses kartu, tombol prioritas, atau tombol untuk lantai terbatas.
• Panel layanan, seperti tombol fire service, independent service, atau fungsi teknis lain.

Selanjutnya, cari informasi pada label lift, dokumentasi perawatan, atau komponen lama. Informasi yang paling berguna mencakup model atau seri peralatan, nomor identifikasi unit, tahun pemasangan bila tersedia, dan kode part pada tombol atau papan. Nomor seri unit lift dapat membantu penelusuran, tetapi kode komponen fisik tetap perlu dikonfirmasi karena panel dapat telah diganti atau dimodernisasi.

Foto seluruh panel sangat membantu untuk memahami konteks. Ambil gambar lurus dari depan, lalu foto detail tombol yang rusak dan bagian belakangnya setelah panel dilepas dengan prosedur aman. Sertakan tombol di sebelahnya sebagai pembanding, terutama bila simbol, ukuran, atau lampu antarposisi berbeda.

Perlu diingat bahwa proyek modernisasi dapat menghasilkan kombinasi komponen lama dan baru. Lift bermerek KONE tidak selalu berarti setiap tombol, papan, atau display yang dipasang saat ini adalah tipe asli dari konfigurasi awal.

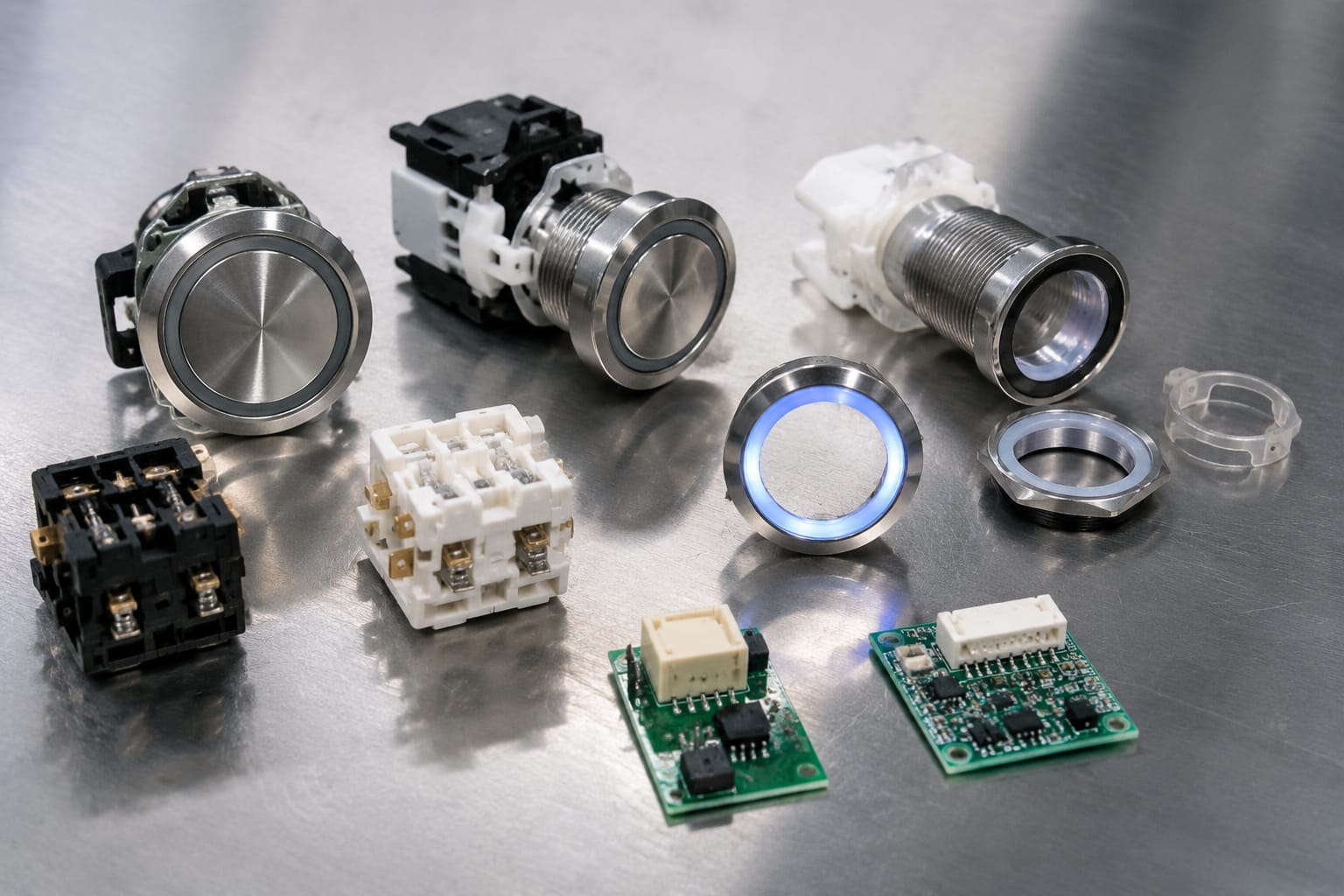

Cocokkan dimensi dan metode pemasangan tombol

Dua tombol yang tampak serupa dapat gagal dipasang karena lubang panel, diameter kepala tombol, kedalaman bodi, atau sistem penguncinya berbeda. Pengukuran fisik perlu dilakukan sebelum memesan pengganti.

Ukur dan dokumentasikan hal berikut:

• Diameter atau lebar muka tombol yang terlihat dari depan.
• Diameter lubang potong pada pelat panel.
• Kedalaman komponen dari belakang panel hingga ujung konektor.
• Ketebalan panel atau pelat muka.
• Jarak antara titik pemasangan bila tombol memakai sekrup atau bracket.
• Bentuk rumah tombol: bulat, persegi, persegi panjang, atau modul khusus.
• Jenis retainer, klip, mur pengunci, pegas, atau dudukan plastik.
• Posisi konektor agar tidak berbenturan dengan komponen lain di belakang panel.

Gunakan jangka sorong bila tersedia. Pengukuran dengan penggaris dapat dipakai untuk penyaringan awal, tetapi toleransinya sering tidak cukup untuk tombol dengan lubang panel yang presisi. Jangan mengandalkan ukuran nominal seperti “tombol 30 mm” tanpa memastikan apakah angka tersebut merujuk pada diameter muka, diameter lubang, atau ukuran rumah tombol.

Periksa juga orientasi simbol. Tombol persegi atau persegi panjang dapat memiliki arah pemasangan tertentu. Tombol buka pintu, tutup pintu, alarm, dan panggilan arah memiliki ikon yang perlu terbaca tepat setelah dipasang. Memutar modul 90 derajat demi menyesuaikan konektor bukan solusi yang dapat diterima bila simbol menjadi salah arah.

Perhatikan kondisi pelat panel

Bila tombol lama lepas karena klipnya patah, masalah mungkin hanya ada pada tombol. Namun, bila lubang panel melebar, pelat bengkok, atau bracket retak, tombol pengganti dapat tetap longgar walaupun nomor komponennya benar. Perbaikan mekanis pada panel perlu direncanakan terpisah dari pengadaan tombol.

Periksa tegangan dan warna iluminasi

Iluminasi tombol berfungsi sebagai penanda visual, dan pada beberapa konfigurasi juga memberi umpan balik bahwa panggilan atau pilihan lantai telah diterima. Jangan memasang komponen dengan asumsi semua lampu tombol bekerja pada tegangan yang sama.

Konfirmasi jenis pencahayaan yang digunakan:

• LED internal atau lampu terpisah.
• Tegangan kerja iluminasi yang tercantum pada label, skema, atau part lama.
• Warna saat kondisi standby dan setelah tombol aktif.
• Warna cincin cahaya, ikon, atau seluruh permukaan tombol.
• Jenis efek: menyala tetap, berubah warna, berkedip, atau dikendalikan sistem.
• Apakah iluminasi menjadi satu dengan tombol atau dipasok oleh papan di belakangnya.

Warna tampilan bukan sekadar pertimbangan estetika. Pada panel yang telah menggunakan standar visual tertentu, campuran warna dapat membingungkan pengguna dan membuat hasil penggantian terlihat tidak seragam. Selain itu, LED atau modul lampu yang tidak sesuai dengan rangkaian kontrol dapat tidak menyala, menyala terus, terlalu redup, atau berisiko mengganggu komponen.

Jangan menyimpulkan tegangan dari warna kabel saja. Warna kabel tidak selalu konsisten antarinstalasi, terutama jika pernah ada penggantian kabel, retrofit, atau perbaikan lokal. Ikuti diagram wiring yang tersedia dan verifikasi dengan tenaga teknis yang kompeten.

Bandingkan kode tombol dan call board

Kode komponen adalah salah satu cara paling kuat untuk mengurangi risiko salah beli. Kode dapat tercetak pada bagian belakang tombol, label stiker, rumah plastik, modul LED, atau papan elektronik. Catat seluruh karakter, termasuk huruf awalan, tanda hubung, revisi, dan sufiks.

Saat membandingkan kode, pisahkan tiga hal berikut:

1. Kode tombol atau modul tombol

Menunjukkan komponen fisik yang ditekan, termasuk varian simbol, warna, atau lampu.

1. Kode papan elektronik

Mengidentifikasi board yang menerima sinyal tombol, mengendalikan lampu, display, atau komunikasi panel.

1. Kode revisi

Menunjukkan versi desain atau pembaruan produksi. Revisi berbeda tidak otomatis tidak kompatibel, tetapi perlu dikonfirmasi terhadap fungsi dan konektor.

Satu panel panggil dapat mempunyai tombol yang sama secara fisik tetapi menggunakan call board berbeda. Demikian pula, tombol yang secara bentuk cocok mungkin tidak dapat berkomunikasi dengan board tertentu. Dalam kasus kerusakan berulang, beberapa tombol mati bersamaan, atau display dan tombol gagal bersamaan, jangan hanya mengganti satu tombol tanpa memeriksa papan terkait.

Untuk panel dengan layar atau indikator panggilan terintegrasi, cocokkan juga LCD display call board KONE berdasarkan kode papan, tipe konektor, dan tata letak antarmuka. Display yang tidak menyala atau tombol yang tidak merespons bisa berakar pada board, catu daya, koneksi, atau konfigurasi sistem, bukan pada permukaan tombol.

Jangan menyamakan kode panel dengan kode spare part

Nomor yang tercetak pada pelat dekoratif, nomor lantai, atau identifikasi gedung bukan selalu nomor part. Prioritaskan label pada komponen elektronik, sisi belakang tombol, dan board. Bila label sudah pudar, foto detail bentuk konektor serta ukuran dapat menjadi bukti pelengkap untuk identifikasi.

Inspeksi konektor dan pengkabelan

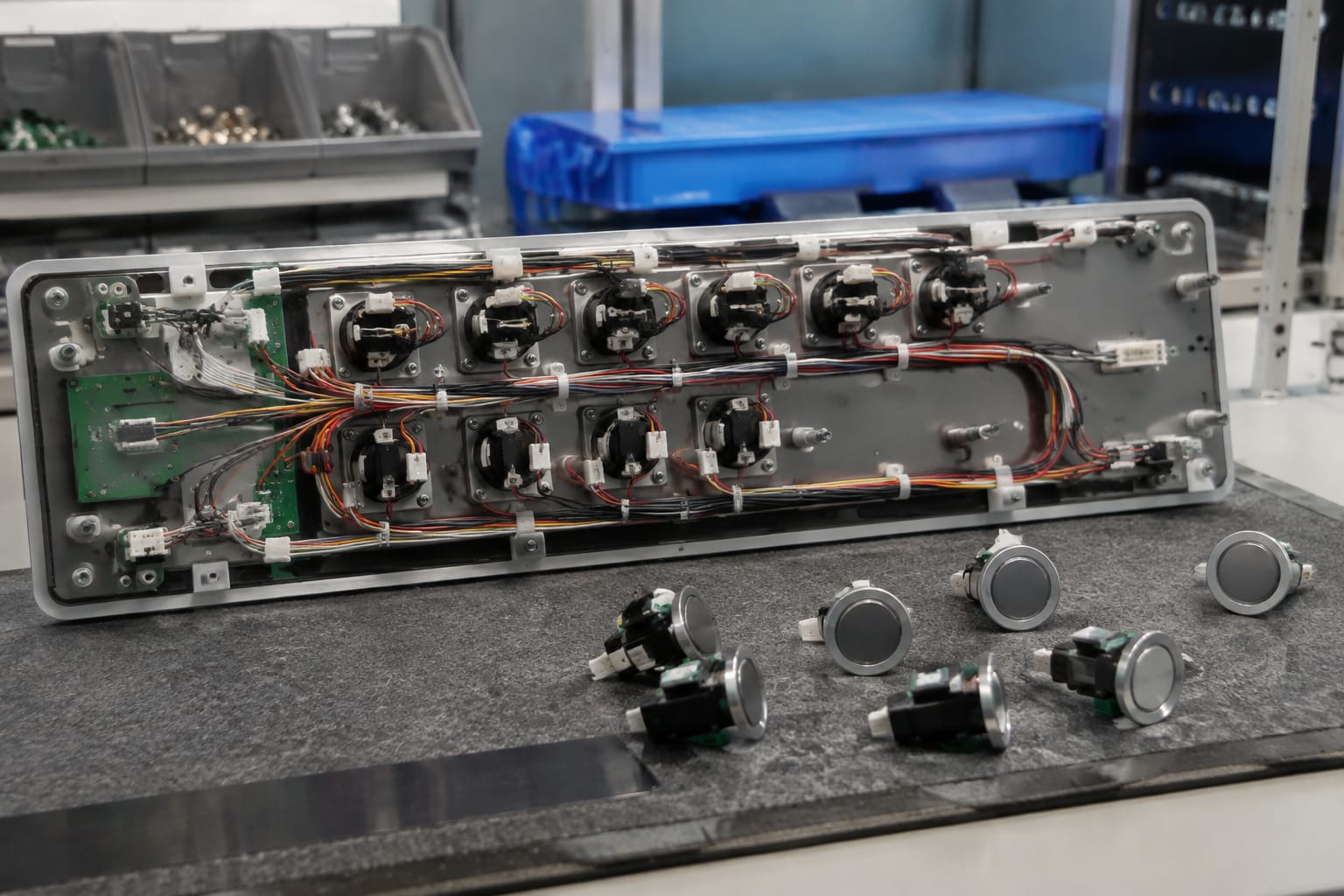

Konektor menentukan apakah tombol dapat benar-benar dipasang dan berfungsi dengan sistem yang ada. Sebelum melepas komponen lama, dokumentasikan koneksi dengan foto tajam dan beri penanda bila diperlukan sesuai prosedur kerja internal.

Periksa aspek berikut:

• Jumlah pin pada konektor.
• Bentuk housing konektor dan posisi pengunci.
• Susunan pin dan posisi pin kosong.
• Jenis sambungan: plug, soket, terminal sekrup, ribbon cable, atau kabel solder.
• Panjang kabel dan arah keluarnya kabel.
• Kondisi pin: bengkok, korosi, longgar, terbakar, atau terdorong masuk.
• Kondisi isolasi kabel dan pengikat kabel di dalam panel.
• Label konektor atau penandaan terminal pada board.

Jangan memaksa konektor yang “hampir pas”. Housing yang dipaksa dapat merusak pin, mengubah urutan koneksi, atau menghasilkan kontak intermiten. Membuat adaptor juga bukan keputusan rutin untuk tombol lift, karena harus dievaluasi terhadap diagram sistem, fungsi keselamatan, ruang panel, dan kualitas sambungan.

Sebelum menyimpulkan tombol rusak, periksa apakah masalahnya sebenarnya berupa konektor longgar, kabel putus, oksidasi terminal, atau kerusakan pada board. Tombol yang kadang berfungsi saat panel ditekan atau digerakkan sering menunjukkan masalah koneksi mekanis, bukan selalu kegagalan sakelar.

Uji operasi setelah penggantian

Pengujian setelah pemasangan harus memastikan fungsi listrik, respons pengguna, dan integrasi dengan sistem lift. Pelaksanaan pekerjaan pada peralatan lift harus mengikuti prosedur keselamatan, kewenangan teknis, dan pengaturan akses yang berlaku pada lokasi.

Setelah tombol pengganti dipasang, lakukan pemeriksaan bertahap:

1. Pastikan tombol terpasang rata, tidak longgar, dan tidak macet saat ditekan.
2. Periksa posisi ikon, angka, atau panah agar sesuai orientasi panel.
3. Nyalakan sistem sesuai prosedur yang berlaku dan amati kondisi iluminasi awal.
4. Tekan tombol satu kali untuk mengecek respons fisik dan indikator cahaya.
5. Verifikasi fungsi yang dipanggil: pilihan lantai, arah perjalanan, buka pintu, tutup pintu, atau fungsi lain yang sesuai.
6. Uji tombol berulang untuk mendeteksi respons terlambat, nyala lampu tidak stabil, atau mekanisme macet.
7. Periksa tombol lain pada panel bila sebelumnya ada masalah koneksi atau board.
8. Pastikan panel tertutup kembali tanpa menekan kabel, konektor, atau rumah tombol.

Untuk tombol lantai, uji arah panggilan yang benar dan respons indikatornya. Untuk tombol kabin, uji pemilihan lantai yang relevan sesuai izin operasional. Hindari pengujian fungsi layanan, darurat, atau akses terbatas tanpa prosedur dan otorisasi yang tepat.

Bila tombol baru terpasang tetapi tidak bekerja, jangan langsung menyatakan komponen pengganti rusak. Periksa kembali kode part, konektor, tegangan iluminasi, arah pin, kondisi board, dan konfigurasi sistem. Dokumentasikan hasil pemeriksaan agar proses diagnosis berikutnya tidak mengulang langkah yang sama.

Informasi yang perlu dikirim ke pemasok suku cadang

Permintaan yang lengkap mempercepat identifikasi dan mengurangi pertukaran pesan mengenai detail dasar. Kelevator memasok suku cadang lift multi-merek untuk importir B2B, distributor, kontraktor perawatan, perusahaan modernisasi, dan pembeli OEM; untuk kebutuhan seperti ini, data teknis yang terstruktur lebih berguna daripada hanya menyebut “tombol KONE”.

Siapkan informasi berikut saat meminta penawaran atau verifikasi kompatibilitas:

• Merek dan identifikasi model atau seri lift bila tersedia.
• Lokasi tombol: kabin, landing, panel utama, atau panel layanan.
• Fungsi tombol: nomor lantai, naik, turun, buka pintu, tutup pintu, alarm, dan sebagainya.
• Foto bagian depan seluruh panel dan foto close-up tombol.
• Foto bagian belakang tombol, konektor, kabel, dan label.
• Kode lengkap pada tombol, modul, atau board.
• Dimensi muka tombol, lubang panel, kedalaman, dan sistem penguncian.
• Warna serta perilaku iluminasi yang diperlukan.
• Jumlah unit yang dibutuhkan, termasuk apakah diperlukan stok pengganti.
• Kondisi kerusakan yang teramati, misalnya tidak menyala, macet, respons putus-putus, atau retak.
• Foto atau kode call board bila tombol merupakan bagian dari panel panggil.

Sertakan foto dengan pencahayaan cukup dan fokus pada label. Foto buram dari depan saja sering tidak cukup untuk membedakan varian yang secara visual sangat mirip. Bila ada beberapa tombol dengan masalah berbeda, beri nomor pada setiap foto agar fungsi dan posisi komponennya tidak tertukar.

Kesalahan umum saat memilih tombol lift KONE

Kesalahan berikut sering menyebabkan komponen tidak dapat dipasang atau tidak bekerja sesuai harapan:

• Memilih berdasarkan foto katalog tanpa membandingkan kode dan konektor.
• Mengira semua tombol bulat memiliki ukuran lubang panel yang sama.
• Mengabaikan revisi part atau varian iluminasi.
• Mengganti tombol tunggal saat penyebab gangguan berada pada call board atau kabel.
• Tidak memotret bagian belakang sebelum komponen lama dilepas.
• Menggunakan warna lampu yang tidak sesuai dengan panel yang ada.
• Memesan tombol arah tunggal untuk lokasi yang membutuhkan tombol naik dan turun.
• Memaksa konektor atau mengubah wiring tanpa verifikasi diagram.
• Tidak melakukan uji mekanis dan fungsi setelah panel dirakit kembali.

FAQ

Apakah tombol lift KONE yang bentuknya sama pasti kompatibel?

Tidak. Bentuk depan yang sama belum memastikan diameter pemasangan, kedalaman, lampu, konektor, susunan pin, atau protokol dengan board sama. Kode komponen dan foto bagian belakang perlu dibandingkan.

Apakah tombol yang lampunya mati harus selalu diganti?

Belum tentu. Periksa dahulu tegangan, konektor, kabel, dan board pengendali. Jika tombol tetap bekerja tetapi lampu mati, masalah dapat berada pada modul iluminasi atau suplai pencahayaan. Jika tombol dan lampu sama-sama tidak berfungsi, diagnosis perlu mencakup jalur sinyal serta board.

Kapan call board perlu diperiksa bersamaan dengan tombol?

Periksa call board saat beberapa tombol di satu panel gagal bersamaan, indikator arah tidak bekerja, display bermasalah, atau tombol baru yang kompatibel secara fisik tetap tidak merespons. Kode board dan konektornya perlu dicatat sebagai bagian dari identifikasi.

Apakah satu nomor part cukup untuk pemesanan?

Nomor part sangat membantu, tetapi idealnya tetap dilengkapi foto, lokasi tombol, fungsi, jumlah pin konektor, dan dimensi. Verifikasi silang ini penting apabila kode lama tidak lengkap, label rusak, atau komponen sudah pernah diganti.

Untuk memilih tombol lift KONE secara tepat, mulai dari fungsi dan lokasi panel, lalu cocokkan ukuran, iluminasi, kode komponen, serta konektor sebelum pemasangan. Simpan foto dan data tombol lama sebagai catatan perawatan; informasi tersebut juga dapat digunakan untuk meminta verifikasi suku cadang yang lebih akurat pada pengadaan berikutnya.
