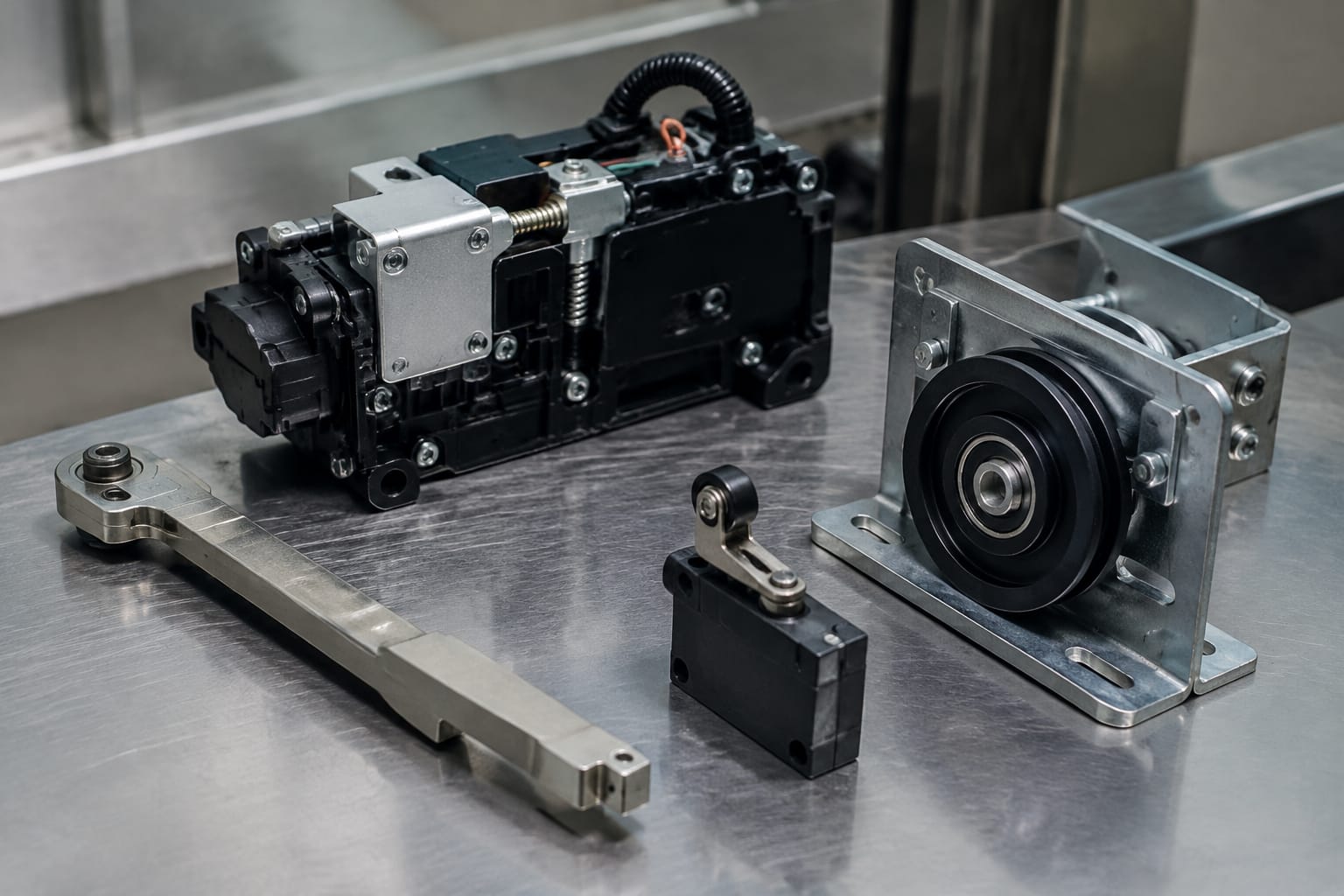

Panduan Memilih Suku Cadang Pintu Lift KONE

Pintu lift KONE bukan satu komponen tunggal. Sistem ini bekerja melalui rangkaian operator pintu kabin, pengunci pintu lantai, kontak keselamatan, mekanisme pembuka, motor, sabuk atau transmisi, serta kontroler. Karena itu, penggantian suku cadang pintu lift KONE harus dimulai dari identifikasi model operator dan penyebab gangguan, bukan hanya dari bentuk fisik part yang rusak.

Untuk perawatan rutin atau pengadaan pengganti, cocokkan nomor part dan revisinya terlebih dahulu. Lalu verifikasi fungsi, tegangan, konektor, posisi pemasangan, arah kerja, serta kompatibilitasnya dengan panel atau operator pintu yang terpasang. Part yang tampak serupa dapat memiliki konfigurasi listrik dan mekanis yang berbeda.

Cara kerja sistem pintu lift KONE

Sistem pintu lift terdiri atas pintu kabin dan pintu lantai. Saat kabin berhenti tepat di zona lantai, operator pintu pada kabin menggerakkan daun pintu kabin. Gerakan tersebut kemudian diteruskan untuk membuka pintu lantai melalui perangkat mekanis, umumnya pisau pintu atau door knife.

Urutan kerja sederhananya adalah sebagai berikut:

1. Kabin mencapai lantai dan berhenti pada zona buka pintu.
2. Sistem memastikan kondisi aman untuk membuka pintu.
3. Operator pintu menggerakkan panel pintu kabin.
4. Pisau pintu mengait atau mendorong mekanisme kunci pintu lantai.
5. Pintu kabin dan pintu lantai bergerak membuka secara bersamaan.
6. Saat menutup, sensor dan kontroler memantau hambatan, posisi, serta status penguncian.
7. Lift hanya boleh menerima kondisi siap jalan ketika pintu tertutup dan rangkaian pengaman pintu telah terpenuhi.

Pada banyak gangguan, gejala di pintu tidak selalu berarti motor rusak. Pintu yang membuka lambat dapat berasal dari rel kotor, roller aus, sabuk melar, setelan mekanis berubah, atau masukan sensor yang tidak stabil. Sebaliknya, penggantian komponen mekanis tanpa memeriksa logika kontrol dapat membuat masalah tetap muncul.

Kunci pintu dan kontak keselamatan

Kunci pintu lantai merupakan perangkat keselamatan yang menjaga pintu tetap terkunci saat kabin tidak berada di lantai tersebut. Kontak keselamatan di dalam atau terkait dengan mekanisme kunci memberi konfirmasi ke rangkaian keselamatan bahwa pintu telah menutup dan mengunci dengan benar.

Jangan menyamakan kunci pintu lantai dengan pengunci pintu kabin. Keduanya berhubungan dalam urutan keselamatan, tetapi memiliki fungsi dan konstruksi yang berbeda. Pintu lantai memerlukan penguncian mekanis yang mencegah akses ke hoistway saat kabin tidak ada di belakang pintu.

Hal yang perlu dicocokkan pada door lock

Sebelum mengganti door lock, periksa:

Kunci yang tidak dapat menutup penuh dapat menyebabkan lift tidak siap beroperasi, meskipun daun pintu secara visual tampak sudah rapat. Sebaliknya, kontak yang kadang tersambung karena keausan atau posisi mekanis yang salah dapat memicu gangguan intermiten yang sulit dilacak.

Untuk komponen pendukung seperti roda, sakelar, dan braket yang digunakan pada sistem pintu KONE, lihat spesifikasi [aksesori kunci pintu, roda, sakelar, dan braket KONE](/products/amd-door-lock-wheel-switch-door-bracket-kone-elevator-parts-lift-accessories/). Tetap gunakan data pada unit terpasang sebagai acuan akhir, karena satu kelompok aksesori dapat digunakan pada konfigurasi yang berbeda.

Risiko mengganti lock tanpa inspeksi mekanis

Mengganti seluruh kunci pintu ketika masalah sebenarnya adalah penyelarasan pintu dapat menambah biaya tanpa menghilangkan penyebabnya. Sebelum memilih pengganti, periksa apakah daun pintu melorot, roller pemandu aus, rel kotor, atau pisau pintu tidak masuk ke posisi yang benar.

Jangan pernah membypass kontak keselamatan untuk mempertahankan lift beroperasi. Praktik ini menghilangkan lapisan pengaman penting dan dapat menyembunyikan kegagalan mekanis yang masih terjadi.

Pisau pintu dan sambungan mekanis

Pisau pintu adalah bagian pada pintu kabin yang berinteraksi dengan mekanisme pintu lantai untuk membuka kunci dan menggerakkan pintu lantai. Bentuknya dapat berupa pasangan bilah yang bergerak, tipe tetap, atau rancangan lain sesuai sistem operator dan pintu yang digunakan.

Keausan pada pisau, roller, bushing, pin, atau linkage dapat menciptakan beberapa gejala:

• Pintu lantai tidak terbuka meski pintu kabin bergerak.
• Pintu membuka dengan benturan atau suara gesekan.
• Kunci pintu lantai sulit dilepas.
• Pintu hanya bermasalah pada lantai tertentu.
• Pintu kembali membuka karena gerak penutupan tidak stabil.
• Ada bekas gesekan baru pada cam, kait, atau rumah kunci.

Kecocokan komponen ini bersifat sangat mekanis. Periksa lebar celah, posisi relatif terhadap kunci pintu lantai, panjang atau tinggi komponen, arah pemasangan, dan tipe pintu. Mengandalkan foto saja tidak cukup karena perbedaan kecil pada geometri dapat mengubah cara pisau mengaktifkan kunci.

Bila yang dibutuhkan adalah perangkat pisau pintu atau perangkat kunci terkait, gunakan halaman [pisau pintu kabin dan perangkat kunci KONE](/products/car-door-knife-door-lock-device-kone-elevator-parts-lift-accessories/) sebagai titik awal pembandingan. Bandingkan tetap dengan label, foto semua sisi, ukuran utama, dan posisi komponen lama di lapangan.

Periksa sumber masalah per lantai

Gangguan di satu lantai saja lebih sering mengarah pada pintu lantai, kunci, cam, atau penyelarasan setempat. Gangguan yang sama di banyak lantai lebih layak mengarahkan pemeriksaan ke operator pintu kabin, motor, kontroler, atau sinyal yang dibagikan oleh sistem.

Ini bukan aturan mutlak. Namun, pemisahan berdasarkan pola gangguan membantu tim perawatan menghindari penggantian part kabin ketika masalah berada pada satu set pintu lantai.

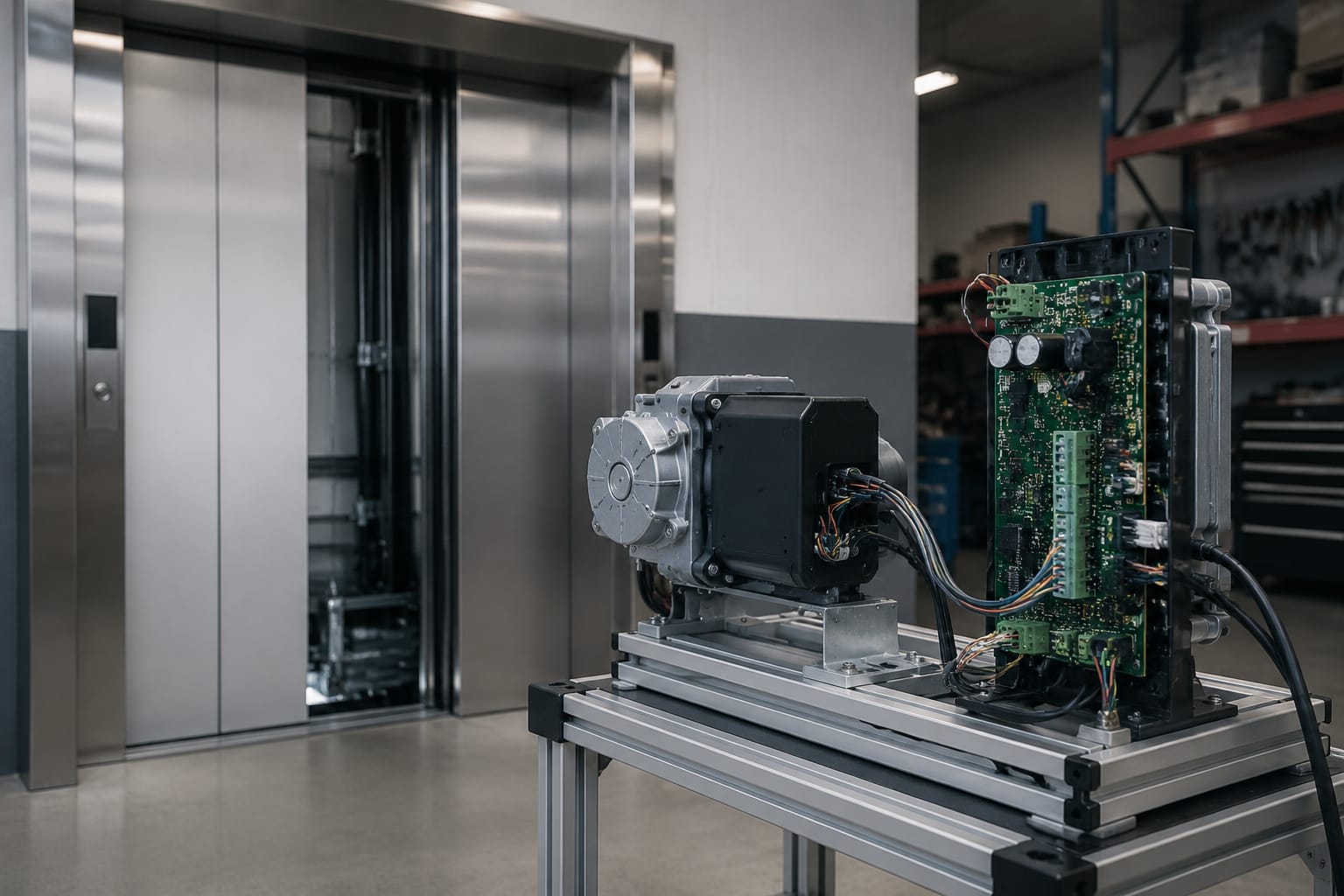

Motor dan kontroler pintu

Motor pintu mengubah perintah kontroler menjadi gerakan buka-tutup. Kontroler mengatur arah, kecepatan, percepatan, perlambatan, pengenalan posisi, serta respons terhadap hambatan atau sensor. Sistem lama dan baru dapat menggunakan teknologi motor, encoder, komunikasi, dan metode penyetelan yang berbeda.

Motor yang lemah bukan satu-satunya penyebab pintu bergerak lambat. Beban mekanis berlebih dapat membuat motor yang sebenarnya masih baik tampak bermasalah. Karena itu, lakukan pemeriksaan mekanis dasar sebelum mengganti motor atau modul elektronik.

Motor pintu: data yang harus sama

Saat mengevaluasi motor pengganti, catat data dari label motor lama dan dokumentasi operator:

• Nomor part lengkap, termasuk akhiran revisi.
• Tegangan nominal dan jenis suplai.
• Rating arus, daya, atau data listrik lain yang tercantum.
• Jenis motor dan apakah memakai encoder, sensor, rem, atau kabel khusus.
• Bentuk poros, diameter, panjang, alur, pulley, atau elemen transmisi.
• Jarak titik pemasangan dan orientasi motor.
• Jumlah pin, jenis konektor, serta susunan kabel.
• Kompatibilitas dengan kontroler pintu yang ada.

Motor dengan dudukan yang sama belum tentu cocok secara elektrik atau dalam umpan balik posisinya. Menghubungkan motor yang tidak sesuai ke kontroler dapat menghasilkan kesalahan, gerak tidak terkendali, atau kerusakan pada komponen lain.

Kontroler pintu: jangan hanya cocokkan casing

Kontroler pintu dapat berupa papan elektronik, modul penggerak, atau unit operator yang terintegrasi. Nomor part, perangkat lunak atau firmware, konektor, dan revisi papan dapat menentukan kompatibilitas. Dua kontroler dengan casing yang tampak sama mungkin memakai pinout atau parameter berbeda.

Sebelum penggantian kontroler, dokumentasikan:

1. Kode model operator pintu.
2. Nomor part dan revisi modul lama.
3. Kode kesalahan yang muncul sebelum unit dilepas.
4. Foto label, semua konektor, dan orientasi kabel.
5. Kondisi suplai daya serta grounding.
6. Jenis sensor, encoder, dan perangkat keselamatan yang terhubung.
7. Konfigurasi atau parameter yang harus dipulihkan setelah penggantian.

Untuk kebutuhan pengadaan motor, kontroler, atau komponen operator terkait, [suku cadang motor dan kontroler pintu KONE](/products/kone-elevator-parts-door-motor-controller/) dapat dipakai untuk memulai pencocokan berdasarkan identitas part. Kelevator memasok suku cadang lift multi-merek untuk pembeli B2B; pembeli tetap perlu meminta konfirmasi kecocokan terhadap data unit yang dipasang.

Identifikasi model operator pintu

Model operator pintu adalah titik awal paling penting dalam pencarian part. Nama merek lift saja belum cukup untuk menentukan motor, kontroler, sabuk, sensor, atau mekanisme pintu yang tepat. Dalam satu merek, generasi lift dan konfigurasi pintu dapat menggunakan operator yang berbeda.

Cari informasi pada beberapa lokasi berikut:

• Label pada operator di bagian atas pintu kabin.
• Stiker atau pelat identifikasi pada motor.
• Label papan kontrol atau modul elektronik.
• Nomor part pada sabuk, sensor, kunci, atau bracket bila masih terbaca.
• Dokumen perawatan, daftar part, atau catatan penggantian sebelumnya.
• Foto unit secara keseluruhan beserta konektor dan dudukannya.

Ambil foto yang tajam pada label, konektor, posisi komponen, dan jalur kabel sebelum membongkar. Untuk part mekanis, sertakan pengukuran dasar dan foto dari sisi depan, samping, serta titik baut. Untuk komponen elektronik, jangan hanya memotret sisi depan papan; nomor revisi dan konektor sering berada di sisi lain.

Data minimum untuk permintaan penawaran

Tim pengadaan akan lebih cepat mendapatkan kandidat yang tepat bila menyiapkan:

• Merek dan model lift jika tersedia.
• Model operator pintu.
• Nomor part lama dan revisinya.
• Nama komponen yang dibutuhkan serta jumlahnya.
• Foto label dan foto komponen terpasang.
• Gejala kerusakan atau kode gangguan.
• Tegangan, jenis konektor, dan orientasi pemasangan bila relevan.
• Negara tujuan dan kebutuhan dokumen komersial untuk pembelian impor.

Data tersebut tidak menggantikan verifikasi teknis, tetapi mengurangi risiko mendapat part yang mirip secara visual namun tidak dapat dipasang atau dioperasikan.

Cocokkan rating, konektor, dan revisi

Part pengganti yang benar harus cocok pada tiga lapisan: identitas, listrik, dan mekanis. Ketiganya perlu diperiksa, terutama untuk motor dan kontroler.

Revisi tidak selalu berarti part lama tidak dapat digantikan, dan revisi baru tidak otomatis kompatibel. Kadang revisi dibuat untuk menggantikan versi sebelumnya, tetapi informasi penggantiannya perlu dikonfirmasi berdasarkan nomor part dan sistem yang dipakai.

Perhatikan juga konektor. Jumlah pin yang sama bukan jaminan susunan sinyal sama. Bandingkan tipe konektor, pengunciannya, warna atau nomor kabel, penandaan terminal, dan diagram yang tersedia. Jangan memindahkan pin atau memodifikasi harness berdasarkan asumsi.

Diagnosis sebelum mengganti part

Diagnosis yang sistematis dapat mencegah penggantian motor, lock, atau kontroler secara spekulatif. Mulailah dari kondisi yang paling mudah diamati dan bergerak ke pemeriksaan yang lebih khusus.

Alur pemeriksaan praktis

1. Catat gejalanya. Apakah pintu tidak membuka, tidak menutup, berhenti di tengah, berbunyi, membuka kembali, atau membuat lift tidak siap jalan?
2. Tentukan cakupannya. Apakah masalah terjadi pada satu lantai, semua lantai, satu pintu, atau satu sisi pintu?
3. Periksa kondisi mekanis. Lihat rel, roller, hanger, sabuk, pulley, linkage, pisau pintu, dan kunci dari keausan, kelonggaran, kotoran, atau misalignment.
4. Baca indikator dan kode gangguan. Catat kode sebelum mematikan daya atau mencabut modul.
5. Periksa kabel serta konektor. Cari konektor longgar, kabel putus, korosi, insulasi rusak, atau terminal yang panas.
6. Verifikasi perangkat keselamatan. Pastikan kontak kunci dan sensor bekerja sesuai prosedur teknisi kompeten.
7. Ukur hanya dengan prosedur aman. Pengukuran listrik harus dilakukan oleh personel yang berwenang dengan alat dan metode yang sesuai.
8. Bandingkan hasil dengan data operator. Putuskan apakah perlu setelan, perbaikan mekanis, atau penggantian part.

Pintu yang menutup lalu membuka kembali dapat dipicu oleh hambatan mekanis, pembacaan sensor, parameter gaya, atau deteksi objek. Mengganti kontroler langsung tanpa memeriksa jalur gerak dan perangkat keselamatan berisiko membuang part yang sebenarnya masih berfungsi.

Kesalahan yang perlu dihindari

• Memesan berdasarkan merek KONE tanpa nomor operator atau nomor part.
• Menilai kerusakan motor hanya dari pintu lambat.
• Mengganti modul elektronik tanpa menyimpan kode gangguan dan konfigurasi.
• Mencampur komponen kanan dan kiri atau tipe bukaan yang berbeda.
• Memaksa komponen pengganti agar sesuai dengan bracket lama.
• Membypass kontak pintu atau sensor keselamatan.
• Menguji pintu pada kondisi operasi tanpa area kerja dan prosedur pengamanan yang benar.

Pekerjaan pada sistem pintu lift melibatkan bagian bergerak, rangkaian keselamatan, dan potensi risiko listrik. Pemeriksaan, pemasangan, dan penyetelan sebaiknya dilakukan oleh teknisi lift yang kompeten sesuai prosedur perusahaan, manual peralatan, dan ketentuan keselamatan yang berlaku di lokasi.

Komisioning dan pengujian pintu setelah perbaikan

Pemasangan part baru belum cukup untuk menyatakan perbaikan selesai. Pintu perlu dikomisioning agar gerakan, penguncian, dan respons keselamatan bekerja konsisten dalam kondisi operasional.

Urutan pengujian yang umum meliputi:

1. Pastikan pemasangan mekanis, pengencangan, jalur kabel, dan konektor sudah benar.
2. Periksa gerak manual atau inspeksi mekanis sesuai prosedur unit sebelum operasi normal.
3. Lakukan pengaturan parameter atau pembelajaran ulang bila diwajibkan oleh operator atau kontroler.
4. Uji beberapa siklus buka-tutup dan amati kelancaran, bunyi, getaran, serta posisi akhir.
5. Verifikasi interaksi pisau pintu dengan kunci pintu lantai pada setiap lantai terkait.
6. Uji bahwa lift tidak menerima kondisi jalan ketika status pintu atau lock belum aman.
7. Uji respons pembukaan kembali dan perangkat proteksi sesuai prosedur serta spesifikasi sistem.
8. Catat nomor part yang dipasang, parameter yang diubah, kode gangguan sebelum dan sesudah perbaikan, serta hasil pengujian.

Jangan menyetel kecepatan atau gaya pintu hanya untuk menutupi gesekan, pintu melorot, atau kunci yang tidak sejajar. Penyetelan kontrol harus dilakukan setelah kondisi mekanisnya benar. Hasil yang baik adalah pintu bergerak stabil, mengunci konsisten, dan tidak menimbulkan kesalahan berulang.

FAQ

Apakah semua suku cadang pintu lift KONE saling kompatibel?

Tidak. Kecocokan bergantung pada model operator, jenis pintu, nomor part, revisi, konektor, rating listrik, dan konfigurasi mekanis. Merek lift adalah petunjuk awal, bukan bukti kompatibilitas.

Kapan motor pintu perlu diganti?

Motor patut menjadi kandidat setelah suplai, kabel, kontroler, transmisi, rel, roller, dan beban mekanis diperiksa. Bukti seperti kerusakan fisik, hasil pengujian yang tidak memenuhi, atau diagnosis yang mengarah ke motor perlu dipertimbangkan bersama data teknis unit.

Apakah kunci pintu yang bentuknya sama dapat langsung dipasang?

Belum tentu. Periksa posisi kait, susunan kontak, braket, arah pemasangan, dimensi, serta nomor part. Kunci yang tampak sama dapat mempunyai detail mekanis atau kelistrikan yang berbeda.

Mengapa nomor revisi part penting?

Revisi dapat menunjukkan perubahan desain, konektor, firmware, atau aplikasi. Gunakan nomor part lengkap, termasuk semua sufiks dan kode versi, saat mencari pengganti.

Untuk pengadaan yang lebih akurat, kumpulkan label operator, nomor part lengkap, foto konektor, dan catatan gejala sebelum meminta pembandingan. Pendekatan ini membantu kontraktor, distributor, dan tim sourcing memilih suku cadang pintu lift KONE yang sesuai tanpa mengandalkan perkiraan visual semata.
