Panduan KONE Parts View untuk Mencocokkan Suku Cadang

KONE parts view pada praktiknya adalah proses melihat, mengenali, lalu mencocokkan komponen lift KONE dari foto, label, kode papan, bentuk konektor, dan fungsi unitnya. Foto membantu mempersempit pilihan, tetapi tidak cukup untuk menetapkan pengganti yang kompatibel. Nomor komponen, revisi perangkat keras maupun perangkat lunak, tata letak konektor, serta aplikasi di sistem lift perlu diperiksa bersama.

Bagi kontraktor pemeliharaan, distributor, dan tim pengadaan, pendekatan ini mengurangi risiko membeli papan yang tampak sama tetapi tidak dapat berkomunikasi dengan sistem. Mulailah dari identitas lift dan fungsi komponen, kemudian validasi dengan kode yang terbaca jelas.

Apa yang Dimaksud Pembeli dengan KONE Parts View

Saat mencari “KONE parts view”, pembeli biasanya tidak hanya membutuhkan gambar suku cadang. Mereka sedang mencoba menjawab satu atau beberapa pertanyaan berikut:

• Papan atau modul apa yang terpasang pada unit lift?
• Apakah komponen yang rusak dapat diganti dengan nomor part yang sama?
• Apakah revisi yang lebih baru dapat menggantikan revisi lama?
• Apakah display, papan panggilan, atau papan komunikasi yang serupa secara fisik benar-benar cocok?
• Informasi apa yang harus dikirim kepada pemasok agar pencarian part tidak meleset?

Istilah ini dapat mencakup tampilan komponen di dalam panel kontrol, panel panggilan lantai, pintu lift, pit, ruang mesin, maupun kabinet inspeksi. Komponen yang sering dicari meliputi PCB atau board kontrol, board komunikasi, display, tombol, catu daya, sensor, relay, perangkat inspeksi, dan service tool.

Penting untuk membedakan tiga hal berikut:

Karena itu, parts view yang baik bukan sekadar “cari barang yang mirip”. Ini adalah metode verifikasi bertahap untuk menyusun kecocokan teknis yang cukup kuat sebelum pemesanan.

Cari Berdasarkan Model Lift dan Fungsi Komponen

Mulailah dengan data sistem lift, bukan hanya foto komponen. Model, tipe controller, dan posisi pemasangan membantu membedakan part yang terlihat sejenis tetapi bekerja pada jaringan atau konfigurasi yang berbeda.

Kumpulkan identitas sistem terlebih dahulu

Data yang berguna antara lain:

• Model atau seri lift yang tercantum pada dokumen unit atau label controller
• Nomor unit, nomor kontrak, atau identitas instalasi bila tersedia
• Jenis controller atau nama kabinet tempat board dipasang
• Posisi komponen: car operating panel, landing panel, panel kontrol, pintu, pit, atau ruang mesin
• Fungsi yang terganggu, misalnya display mati, panggilan lantai tidak terbaca, komunikasi putus, atau mode inspeksi tidak aktif
• Nomor part lama dan nomor revisi yang terbaca

Model lift bukan pengganti nomor part, tetapi menjadi penyaring awal. Contohnya, display pada car operating panel dan indikator lantai di landing dapat sama-sama menampilkan angka, namun antarmuka komunikasi, dimensi, tegangan kerja, serta konektornya mungkin berbeda.

Tentukan fungsi sebelum menamai part

Nama dagang atau sebutan teknisi kadang tidak konsisten. Satu board bisa disebut display board, board indikator, atau PCB panel. Gunakan fungsi aktualnya untuk memperjelas pencarian:

• Board kontrol utama mengatur logika operasi tertentu pada controller atau subsistem.
• Board komunikasi meneruskan data antara controller, panel, pintu, atau perangkat lain.
• Display board mengendalikan tampilan lantai, arah perjalanan, pesan, atau indikator status.
• Board panggilan lantai menerima input tombol panggilan dan dapat mengendalikan indikator.
• Board pintu terkait sensor, penggerak, atau komunikasi sistem pintu.
• Perangkat inspeksi dipakai untuk pengujian, pemeliharaan, atau operasi servis.
• Catu daya dan modul antarmuka menyediakan atau mengonversi daya serta sinyal untuk rangkaian tertentu.

Untuk komponen di area pit, fungsi dan lokasi sangat menentukan. Sebagai referensi kategori, lihat [pit inspection box dan sakelar penerangan KONE](/products/pit-inspection-box-well-lighting-switch-kone-elevator-parts-lift-accessories/) saat membedakan perangkat inspeksi pit dari board elektronik biasa.

Baca Label dan Kode Board dengan Teliti

Kode pada label atau PCB adalah bukti identifikasi yang lebih bernilai daripada warna board, posisi komponen, atau bentuk housing. Ambil foto lurus, tajam, dan cukup terang agar karakter kecil dapat dibaca tanpa menebak.

Cari informasi pada beberapa titik berikut:

• Stiker barcode atau label pabrikan
• Tulisan silkscreen pada permukaan PCB
• Label kecil di dekat konektor
• Label pada housing plastik atau pelindung logam
• Nomor pada sisi belakang display atau modul
• Kode pada kemasan lama, bila part lama masih tersedia

Bedakan nomor part dari kode produksi

Tidak semua deretan angka adalah nomor part yang dapat digunakan untuk pencarian. Sebuah label dapat memuat nomor part, serial number, batch, tanggal produksi, nomor papan kosong, atau kode inspeksi. Jangan menyamakan semuanya.

Petunjuk praktisnya:

1. Catat seluruh teks persis seperti yang terlihat, termasuk huruf, tanda hubung, titik, dan spasi bila ada.
2. Ambil foto label secara close-up dan satu foto yang memperlihatkan posisi board secara keseluruhan.
3. Bandingkan kode yang tercetak pada stiker dengan kode yang tertulis langsung di PCB.
4. Jangan menghapus nol di awal atau mengganti karakter yang mirip, seperti 0 dan O, atau 1 dan I.
5. Bila ada lebih dari satu kode, kirim semuanya. Pemasok dapat menilai mana yang merupakan referensi utama.

Kode board yang dicetak langsung pada PCB dapat menunjukkan desain dasar papan, sedangkan label tambahan dapat menunjukkan konfigurasi, revisi, atau nomor item yang lebih spesifik. Keduanya perlu dipertahankan dalam data permintaan.

Bandingkan Nomor Revisi dan Konektor

Nomor part yang sama belum selalu berarti unit pengganti dapat langsung dipasang. Revisi dapat memengaruhi susunan komponen, versi firmware, jumlah pin, orientasi konektor, atau fungsi input-output. Sebaliknya, part dengan nomor baru kadang dirancang sebagai pengganti resmi untuk nomor lama, tetapi hubungan penggantian tersebut tetap perlu dikonfirmasi.

Hal yang perlu dibandingkan pada revisi

Periksa penanda seperti REV, VER, V, atau format kode versi lain yang ada pada label dan PCB. Kemudian bandingkan:

• Nomor part dasar
• Nomor revisi hardware
• Versi firmware atau label program, jika terlihat
• Tanggal produksi bila relevan untuk membedakan generasi
• Kode opsi atau konfigurasi
• Keterangan pengganti atau supersession pada dokumentasi yang tersedia

Jangan berasumsi bahwa revisi lebih tinggi otomatis kompatibel. Perubahan revisi dapat bersifat minor, tetapi juga dapat memerlukan parameterisasi, firmware tertentu, atau pasangan modul yang sesuai.

Verifikasi konektor tanpa mengandalkan jumlah konektor saja

Foto konektor harus memperlihatkan sisi konektor dengan jelas. Perhatikan:

• Jumlah konektor dan jumlah pin masing-masing
• Bentuk, warna, pengunci, serta orientasi keyway
• Posisi konektor terhadap tepi board
• Penandaan konektor pada PCB, misalnya CN, X, J, atau kode lain
• Kabel atau harness yang terpasang pada konektor tersebut
• Posisi jumper, DIP switch, atau port servis

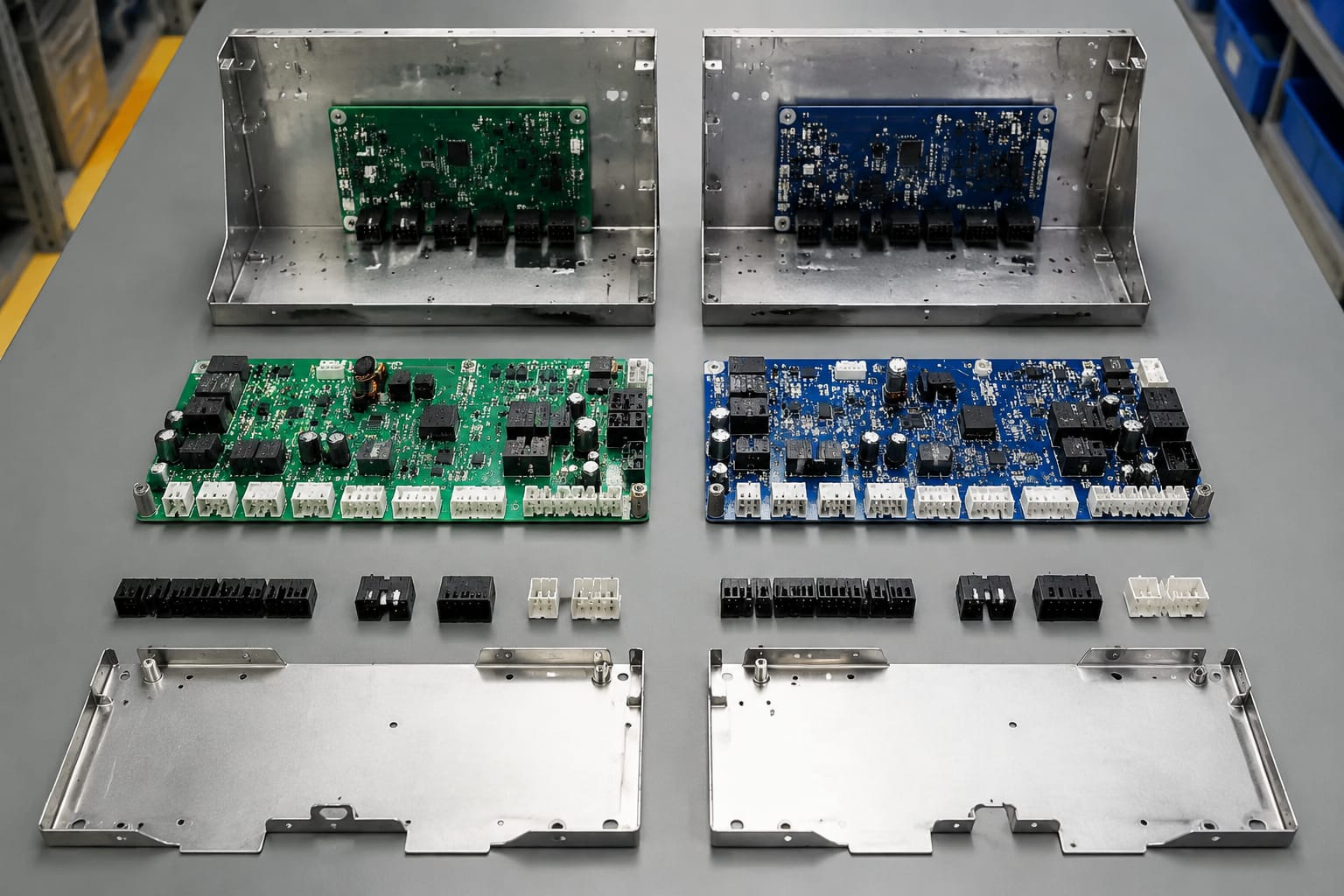

Dua board dapat memiliki tiga konektor yang tampak serupa, namun fungsi setiap port dapat berbeda. Konektor yang bisa dipasang secara fisik tidak membuktikan sinyal dan konfigurasi sistemnya cocok.

Sebelum melepas board lama, dokumentasikan kabel dan posisi konektor. Foto menyeluruh dari jarak sedang, lalu foto detail per konektor, membantu pemasangan kembali dan mendukung proses verifikasi pengganti.

Cocokkan Display dan Papan Komunikasi

Display dan communication board termasuk komponen yang paling mudah salah cocok karena tampilan luarnya sering mirip. Pada display, angka, warna LED, atau ukuran layar tidak cukup. Pada papan komunikasi, ukuran PCB dan jumlah port juga bukan dasar yang memadai.

Pemeriksaan untuk display lift

Saat mencocokkan display, periksa:

• Lokasi pemasangan: car operating panel, landing indicator, atau panel lain
• Bentuk bukaan panel dan dimensi fisik modul
• Jenis tampilan: segment, dot matrix, LCD, atau LED
• Informasi yang ditampilkan: lantai, arah, pesan, atau kombinasi
• Nomor part dan revisi di belakang unit
• Kabel, konektor, dan jumlah pin
• Metode pemasangan, termasuk bracket, baut, atau klip
• Peran display dalam jaringan atau sistem kontrol

Untuk memahami perbedaan komponen panggilan dan tampilan terkait, lihat contoh [outgoing call display board KONE](/products/kone-elevator-parts-outgoing-call-display-board-lift-accessories/). Gunakan halaman tersebut untuk mengenali kategori komponen, bukan sebagai dasar bahwa setiap unit dengan penampilan serupa pasti kompatibel.

Pemeriksaan untuk communication board

Papan komunikasi perlu diperiksa dari sisi perannya dalam arsitektur controller. Tanyakan atau catat board tersebut terhubung ke perangkat apa, misalnya controller utama, panel kabin, landing device, operator pintu, atau modul lain.

Bandingkan juga:

• Nama atau kode board
• Nomor part dan revisi
• Tipe port komunikasi yang tercantum
• Penandaan terminal atau konektor
• LED status dan labelnya
• Posisi pemasangan dalam kabinet
• Kabel yang terhubung serta arah jalurnya

Komunikasi sistem lift dapat bergantung pada konfigurasi perangkat lunak. Karena itu, penggantian board dapat memerlukan commissioning, pengaturan parameter, atau prosedur servis yang sesuai. Ketersediaan fisik suatu board tidak berarti board tersebut siap beroperasi hanya dengan dipasang.

Identifikasi Service Tool dengan Benar

Service tool tidak boleh diidentifikasi hanya dari casing, warna, atau konektor luarnya. Perangkat ini dapat berbeda menurut keluarga controller, tujuan diagnostik, generasi sistem, aksesori kabel, dan versi perangkat lunak.

Saat mengevaluasi alat servis, kumpulkan informasi berikut:

• Nama alat, nomor part, dan versi yang ada di label
• Tipe controller atau sistem target
• Jenis konektor dan kabel adaptor yang digunakan
• Fungsi yang diperlukan: diagnostik, pembacaan kesalahan, parameterisasi, atau tugas tertentu lainnya
• Status perangkat yang terlihat, seperti kerusakan fisik atau kelengkapan aksesori
• Dokumentasi penggunaan yang tersedia di lokasi

Jangan membeli alat hanya karena konektornya tampak cocok dengan port pada controller. Kesalahan dapat menyebabkan alat tidak dikenali, fungsi terbatas, atau risiko konfigurasi yang tidak diinginkan. Pengoperasian dan perubahan parameter sebaiknya dilakukan oleh personel yang memahami sistem terkait serta prosedur keselamatan pekerjaan lift.

Untuk kebutuhan pengadaan komponen KONE yang lebih luas, [kategori suku cadang lift KONE](/products/kone-elevator-parts-decoder-unlimited-times-operator-lift-parts/) dapat digunakan sebagai titik awal untuk membedakan kelompok komponen. Tetap kirimkan identitas part dan data kompatibilitas sebelum menetapkan pengganti.

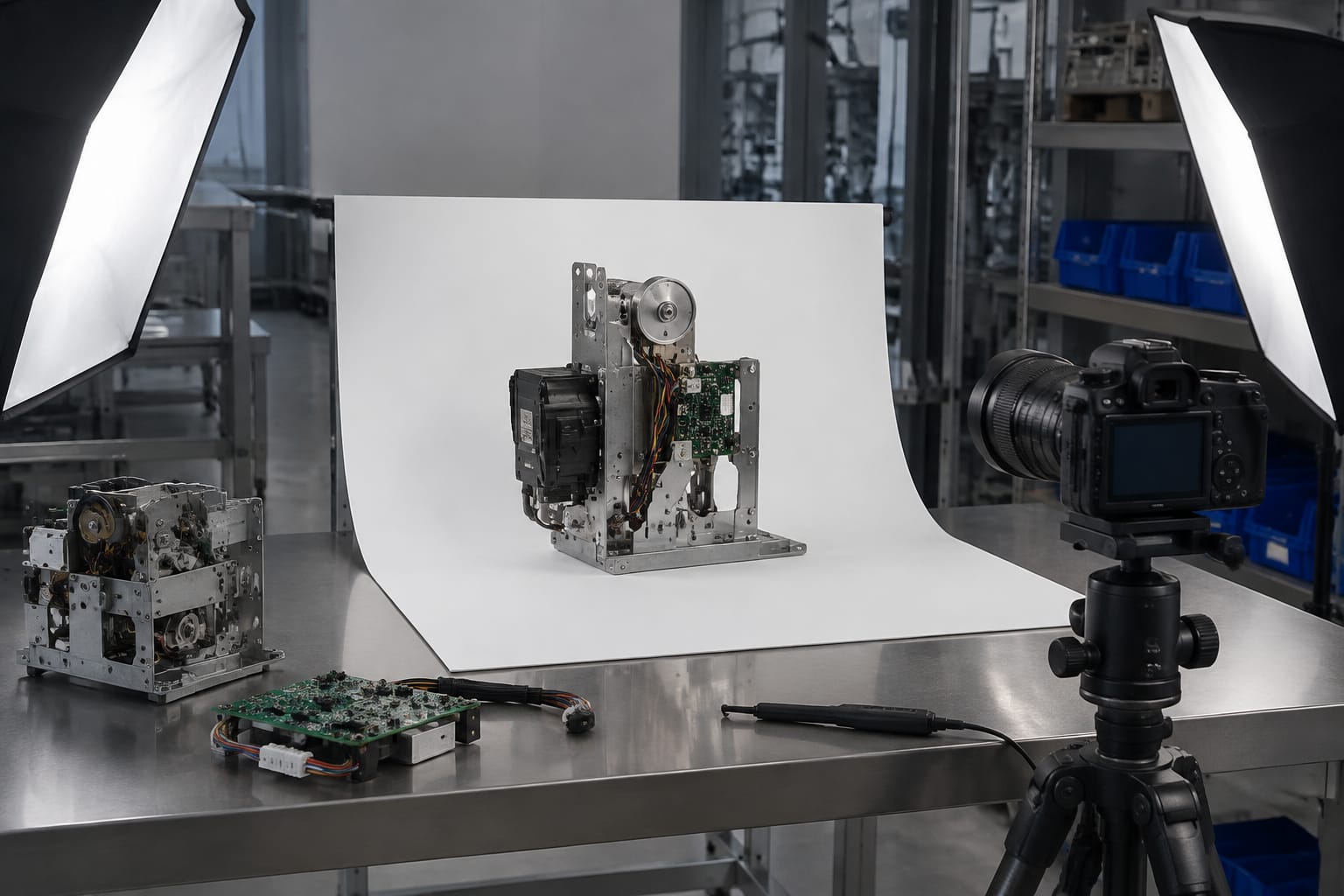

Minta Foto yang Benar-Benar Berguna dari Pemasok

Foto pemasok berguna untuk memvalidasi unit yang ditawarkan, bukan hanya untuk melihat apakah bentuknya “mirip”. Minta foto aktual dari item yang akan dipasok, terutama jika nomor part atau revisi menjadi syarat utama.

Daftar foto yang layak diminta:

• Foto depan dan belakang unit secara penuh
• Foto label nomor part, serial, dan revisi dalam fokus
• Foto seluruh konektor dari arah tegak lurus
• Foto detail pin, pengunci, dan penanda konektor
• Foto sisi PCB yang memperlihatkan tulisan silkscreen
• Foto aksesori yang termasuk, seperti kabel, bracket, atau housing
• Foto kemasan dan labelnya jika relevan untuk identifikasi

Ajukan pertanyaan yang spesifik. Contohnya: “Apakah kode revisi pada label sama dengan unit lama?” lebih efektif daripada “Apakah ini cocok untuk KONE?” Pertanyaan terakhir terlalu luas dan tidak menyediakan dasar teknis untuk konfirmasi.

Jika foto label tidak jelas, mintalah foto ulang dengan pencahayaan cukup tanpa pantulan. Pembesaran digital dari foto buram tidak menghasilkan data yang dapat diandalkan.

Hindari Kesalahan Umum Saat Mencocokkan Part

Kesalahan pencocokan biasanya terjadi ketika proses berhenti pada satu petunjuk saja. Berikut masalah yang paling sering muncul dan cara mencegahnya.

Mengandalkan foto katalog

Foto katalog dapat mewakili keluarga produk, bukan unit persis yang tersedia. Gunakan foto sebagai referensi visual awal, lalu cocokkan label, revisi, konektor, dan fungsi.

Menyamakan semua kode pada PCB dengan nomor pemesanan

Kode silkscreen bisa merupakan nomor desain board, bukan nomor part lengkap. Catat kode tersebut, tetapi prioritaskan label item dan informasi konfigurasi bila tersedia.

Mengabaikan revisi

Part dengan nama sama dapat memiliki revisi yang tidak saling menggantikan. Selalu sertakan kode revisi lama saat meminta penawaran atau pemeriksaan kecocokan.

Tidak memotret sisi konektor

Sisi komponen sering terlihat cukup mirip, sementara perbedaan penting berada pada konektor. Foto konektor, jumlah pin, dan penanda port adalah bukti utama.

Tidak menjelaskan gejala dan lokasi unit

Informasi “board rusak” terlalu umum. Jelaskan lokasi pemasangan, fungsi yang hilang, indikator yang menyala, serta apakah masalah terjadi pada satu lift atau beberapa unit. Informasi ini membantu membedakan board fungsi utama dari modul pendukung.

Memasang pengganti tanpa memeriksa kebutuhan konfigurasi

Beberapa penggantian dapat memerlukan penyesuaian parameter, firmware, atau prosedur commissioning. Pastikan kebutuhan tersebut sebelum unit lama dilepas atau part pengganti dipasang.

Mengabaikan keselamatan kerja

Panel kontrol lift mengandung rangkaian listrik dan sistem yang berhubungan dengan operasi keselamatan. Isolasi daya, prosedur lockout/tagout yang berlaku di lokasi, dan penanganan oleh teknisi yang kompeten tetap diperlukan. Artikel ini membantu identifikasi pengadaan, bukan menggantikan prosedur servis atau dokumentasi teknis sistem.

FAQ

Apakah nomor part yang sama selalu berarti kompatibel?

Tidak selalu. Nomor part yang sama perlu diperiksa bersama revisi, konektor, konfigurasi, dan aplikasi sistem. Pada beberapa komponen, versi perangkat lunak atau parameterisasi juga berpengaruh.

Apakah display dengan ukuran sama dapat dipakai sebagai pengganti?

Belum tentu. Selain ukuran fisik, periksa jenis tampilan, konektor, pinout, metode pemasangan, protokol komunikasi, nomor part, dan revisi.

Data minimum apa yang perlu dikirim saat mencari pengganti?

Kirim foto label yang jelas, foto depan-belakang, foto konektor, nomor part, revisi, model atau tipe controller bila diketahui, lokasi pemasangan, serta fungsi komponen. Jika ada, sertakan foto kabel dan kode yang tercetak pada PCB.

Bagaimana bila label part sudah hilang?

Gunakan kombinasi foto kedua sisi board, semua tulisan pada PCB, detail konektor, posisi pemasangan, model sistem, dan fungsi komponen. Identifikasi tetap mungkin dilakukan, tetapi tingkat kepastian lebih rendah dibandingkan unit dengan label lengkap.

Gunakan alur yang konsisten: identifikasi model dan fungsi, baca semua kode, bandingkan revisi serta konektor, lalu validasi dengan foto aktual item pengganti. Untuk kebutuhan pengadaan multi-merek, Kelevator melayani suku cadang lift bagi importir, distributor, kontraktor pemeliharaan, perusahaan modernisasi, dan pembeli OEM; sertakan data identifikasi tersebut agar evaluasi kecocokan dapat dilakukan berdasarkan bukti teknis.
