KONE Spare Parts: Cara Cocokkan Model dan Nomor Part

KONE spare parts harus dipilih berdasarkan identitas unit dan kode komponen yang dapat diverifikasi, bukan hanya dari bentuk fisik atau nama barang. Untuk komponen elektronik, kecocokan model lift, nomor part, revisi PCB, tegangan kerja, jenis konektor, serta antarmuka komunikasi perlu diperiksa bersama-sama.

Pendekatan ini membantu kontraktor perawatan, distributor, dan tim pengadaan mengurangi risiko salah kirim, kegagalan pemasangan, atau gangguan sistem setelah penggantian. Saat data belum lengkap, dokumentasikan setiap informasi pada komponen lama sebelum meminta penawaran atau mencari pengganti.

Mulai dari model lift KONE

Identifikasi model lift adalah titik awal untuk mencari suku cadang KONE. Satu merek dapat memakai konfigurasi kontrol, kabel, sensor, dan perangkat pintu yang berbeda pada tiap seri, generasi, kapasitas, atau proyek instalasi. Nama merek pada kabin tidak cukup untuk menetapkan kompatibilitas suatu board atau modul daya.

Catat informasi dari pelat identitas lift, dokumen serah terima, catatan pemeliharaan, dan label di controller. Informasi yang berguna mencakup:

• Model atau seri lift.
• Nomor unit, nomor kontrak, atau nomor identifikasi instalasi bila tersedia.
• Tahun pemasangan atau tahun modernisasi terakhir.
• Jenis penggunaan, misalnya penumpang, barang, rumah sakit, atau panorama.
• Lokasi komponen: controller utama, panel di shaft, kabin, car top, pintu, atau ruang mesin.
• Merek dan model controller yang sedang dipakai.
• Riwayat penggantian atau modernisasi komponen terkait.

Untuk kebutuhan procurement, foto pelat identitas sebaiknya dilampirkan tanpa mengabaikan label pada komponen yang rusak. Model lift membantu menyaring kandidat part, tetapi nomor part pada komponen lama biasanya menjadi bukti yang lebih kuat untuk menentukan barang pengganti.

Perlu diingat bahwa lift yang sama secara fisik dapat pernah dimodernisasi sebagian. Misalnya, controller, door operator, atau jaringan komunikasi mungkin telah diganti pada proyek sebelumnya. Dalam kondisi ini, sistem yang terpasang saat ini lebih relevan daripada spesifikasi awal lift.

Temukan dan catat nomor part

Nomor part adalah referensi utama dalam proses pencarian KONE spare parts. Kode ini bisa tercetak pada stiker, pelat logam, casing plastik, label barcode, atau langsung pada PCB. Jangan hanya mencatat satu kode jika label memuat beberapa nomor.

Pisahkan informasi pada label menjadi beberapa kolom agar tidak tertukar:

Ambil foto tajam dari depan dan belakang part. Untuk PCB, sertakan foto seluruh board, area konektor, label, komponen yang menonjol, dan setiap kode yang dicetak pada permukaan papan. Foto dari satu sisi saja sering tidak cukup karena nomor board atau revisi dapat berada di sisi belakang.

Jangan menganggap kode pada kardus lama selalu identik dengan barang di dalamnya. Verifikasi kode langsung pada komponen, terutama untuk stok gudang yang telah berpindah tangan atau telah lama disimpan. Bila label terkelupas, kode PCB, susunan terminal, dan foto konektor dapat membantu proses identifikasi, tetapi tetap memiliki tingkat kepastian lebih rendah dibanding nomor part yang terbaca lengkap.

Bedakan nomor part, kode board, dan nomor seri

Kesalahan umum dalam sourcing adalah mengirim nomor seri sebagai permintaan nomor part. Nomor seri biasanya unik untuk satu unit produksi dan tidak selalu dapat dipakai untuk mencari pengganti. Sebaliknya, nomor part merujuk pada tipe produk atau assembly yang dapat dipesan.

Kode board juga perlu diperhatikan. Satu modul mungkin memiliki nomor assembly pada label casing, sementara PCB di dalamnya memiliki kode manufaktur berbeda. Kedua data berguna, khususnya saat mencari board pengganti atau memeriksa apakah dua revisi memiliki tata letak konektor yang sama.

Kategori KONE spare parts yang umum

KONE spare parts mencakup komponen mekanis, elektrik, elektronik, serta perangkat keselamatan. Setiap kategori membutuhkan cara verifikasi yang berbeda. Komponen dengan tampilan serupa belum tentu dapat dipertukarkan karena parameter sistem dan firmware dapat berbeda.

Kategori berikut sering muncul dalam kebutuhan perawatan dan modernisasi:

Untuk modul tertentu, nama fungsi bisa lebih membantu daripada nama produk generik. Misalnya, modul kontrol rem KONE dan kotak catu daya perlu dievaluasi dari fungsi kontrol rem dan rating kelistrikannya, bukan hanya dari bentuk casing.

Pada jaringan shaft, board komunikasi harus cocok dengan konfigurasi controller dan kabel yang digunakan. Sebagai referensi jenis komponen, FCB komunikasi shaft untuk lift KONE menunjukkan kategori board yang umumnya membutuhkan verifikasi kode, konektor, dan jaringan sebelum dipesan.

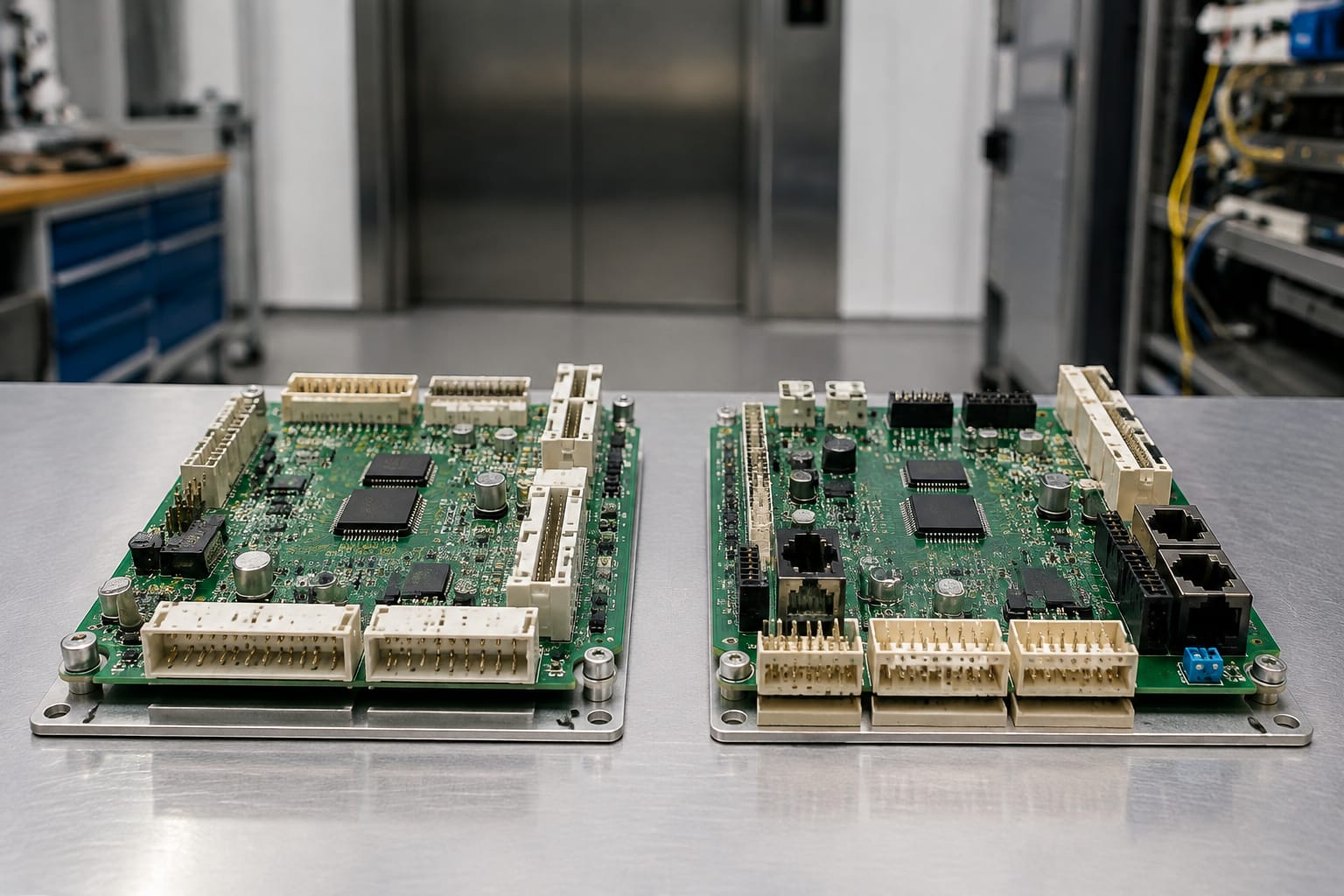

Bandingkan revisi board dan konektor

Nomor part yang tampak serupa tidak selalu berarti dua board dapat dipasang saling menggantikan. Produsen dapat memperbarui layout, jenis konektor, posisi pin, atau kebutuhan firmware tanpa mengubah fungsi umum modul. Karena itu, periksa revisi hardware secara eksplisit.

Bandingkan komponen lama dan kandidat pengganti pada poin berikut:

• Nomor part lengkap, termasuk setiap akhiran huruf atau angka.
• Revisi PCB dan revisi assembly.
• Jumlah konektor, posisi konektor, warna, dan bentuk pengunci.
• Jumlah pin pada setiap konektor.
• Penandaan konektor, misalnya CN, X, J, atau terminal number.
• Tata letak terminal sekrup dan label fungsi terminal.
• Posisi lubang baut, ukuran board, dan clearance di dalam enclosure.
• Jenis display, DIP switch, jumper, atau tombol servis.
• Kebutuhan firmware, parameterisasi, atau konfigurasi commissioning.

Konektor dengan jumlah pin sama belum tentu kompatibel. Pinout dapat berbeda, keying konektor mungkin tidak sama, dan fungsi tiap pin dapat berubah antar revisi. Jangan memaksa konektor masuk dengan modifikasi kabel, penggantian housing, atau pemotongan key. Tindakan tersebut berpotensi menimbulkan kerusakan board, salah pembacaan sensor, atau gangguan keselamatan.

Kapan revisi berbeda masih dapat dipertimbangkan?

Revisi berbeda hanya layak dipertimbangkan bila ada konfirmasi teknis bahwa versi tersebut merupakan pengganti resmi, supersesi yang kompatibel, atau varian yang dapat digunakan dengan perubahan yang terdokumentasi. Konfirmasi perlu menjelaskan apakah diperlukan firmware tertentu, perubahan harness, pengaturan parameter, atau prosedur commissioning.

Jika supplier hanya menyatakan “mirip” atau “untuk KONE” tanpa nomor part, foto konektor, dan informasi revisi, anggap kecocokan belum terverifikasi. Ini sangat penting untuk main board, drive interface, board pintu, dan modul jaringan.

Periksa kecocokan tegangan dan komunikasi

Tegangan merupakan pemeriksaan dasar, tetapi tidak boleh berhenti pada angka voltase. Komponen catu daya dan modul kontrol harus sesuai dengan jenis sumber, rentang input, output, polaritas, kapasitas arus, serta sistem grounding yang diperlukan.

Dokumentasikan data berikut dari label dan skema sistem bila tersedia:

• Tegangan input nominal dan toleransinya.
• AC atau DC, termasuk frekuensi untuk input AC.
• Tegangan output dan arus atau daya maksimum.
• Polaritas terminal DC.
• Jumlah output yang tersedia.
• Rating fuse dan tipe koneksi terminal.
• Kebutuhan grounding atau earth.
• Kode alarm atau status LED yang tersedia pada unit lama.

Sebagai contoh, network power box untuk lift KONE adalah kelompok komponen yang harus dicocokkan berdasarkan input, output, koneksi jaringan, dan konfigurasi sistem terpasang. Jangan mengganti power box hanya berdasarkan dimensi atau posisi terminal.

Komunikasi antarperangkat harus cocok

Banyak sistem lift modern mengandalkan komunikasi antara controller, board shaft, panel kabin, display, dan perangkat pintu. Perbedaan antarmuka komunikasi dapat menyebabkan perangkat tidak terdeteksi meskipun suplai daya dan konektornya tampak sesuai.

Sebelum membeli board komunikasi atau perangkat jaringan, periksa:

• Nama atau kode jaringan pada dokumentasi sistem.
• Jenis kabel dan terminasi yang digunakan.
• Jumlah perangkat dalam jaringan.
• Posisi komponen pada topologi sistem.
• Kebutuhan addressing, DIP switch, atau parameter perangkat.
• Kompatibilitas versi firmware bila informasinya tersedia.
• Ada atau tidaknya terminator, resistor, atau konektor khusus.

Jangan menyamakan perangkat komunikasi dari controller generasi lain hanya karena menggunakan konektor yang sama. Kesesuaian protokol, addressing, dan firmware dapat menentukan apakah unit dapat bekerja setelah dipasang.

Verifikasi kondisi dan informasi pengujian

Kondisi barang memengaruhi risiko pengadaan, terutama untuk elektronik yang sensitif atau komponen yang sudah lama berada di gudang. Istilah seperti baru, bekas, refurbished, atau tested perlu dijelaskan secara spesifik karena arti komersialnya dapat berbeda antarpenjual.

Sebelum memutuskan pembelian, minta atau periksa informasi berikut sesuai tingkat kritis komponen:

“Diuji” tidak selalu berarti part telah diuji dalam kondisi operasi penuh pada lift dengan konfigurasi yang sama. Pengujian bisa berupa pemeriksaan power-on, inspeksi visual, pengukuran dasar, atau uji fungsi pada peralatan tertentu. Mintalah penjelasan yang proporsional dengan jenis komponen dan risiko aplikasinya.

Untuk board elektronik, perhatikan korosi, bekas panas berlebih, jalur PCB terkelupas, kapasitor menggembung, konektor retak, pin bengkok, dan modifikasi solder yang tidak terdokumentasi. Namun, inspeksi visual saja tidak dapat membuktikan fungsi internal atau kecocokan firmware.

Komponen yang berkaitan dengan fungsi keselamatan, pengereman, atau penggerak perlu ditangani oleh personel kompeten dan diverifikasi terhadap persyaratan sistem yang berlaku. Artikel ini adalah panduan sourcing, bukan pengganti prosedur kerja aman, dokumentasi pabrikan, atau penilaian teknis di lokasi.

Kemas komponen KONE yang sensitif dengan aman

Kualitas kemasan memengaruhi peluang komponen tiba dalam kondisi baik, khususnya untuk PCB, display, sensor, dan modul kontrol. Kerusakan akibat elektrostatik, kelembapan, getaran, atau pin konektor yang tertekan dapat tidak terlihat saat paket diterima.

Untuk pengiriman board elektronik, praktik pengemasan yang layak meliputi:

• Kantong antistatis yang sesuai untuk PCB dan modul elektronik.
• Pelindung ESD atau bahan kemasan konduktif bila diperlukan.
• Penutup pelindung pada pin, terminal, dan konektor yang terbuka.
• Bantalan yang menjaga barang tidak bergerak di dalam kotak.
• Kotak kaku berukuran cukup, bukan amplop tipis untuk PCB.
• Pelabelan nomor part dan jumlah unit pada kemasan dalam.
• Pemisahan board dari benda berat seperti contactor atau hardware mekanis.
• Perlindungan terhadap kelembapan untuk rute pengiriman yang memerlukannya.

Hindari membungkus PCB langsung dengan bubble wrap biasa tanpa lapisan antistatis. Bubble wrap dapat melindungi dari benturan, tetapi tidak otomatis memberikan perlindungan ESD yang diperlukan. Untuk beberapa part, foto kondisi sebelum packing dan daftar isi paket dapat memudahkan penerimaan barang serta penelusuran bila terjadi ketidaksesuaian.

Bagi importir dan distributor, standardisasi data packing juga membantu proses gudang. Cantumkan nomor part, revisi, kuantitas, berat bila diperlukan untuk logistik, dan status kondisi pada label internal. Jangan menggabungkan beberapa revisi berbeda dalam satu lokasi stok tanpa pemisahan yang jelas.

Checklist permintaan sourcing KONE

Permintaan yang lengkap mempercepat identifikasi dan membuat perbandingan penawaran lebih akurat. Gunakan checklist berikut saat mengirim enquiry KONE spare parts kepada supplier.

Informasi minimum

• Nama komponen dan fungsi di lift.
• Nomor part lengkap.
• Kode board atau kode assembly bila ada.
• Nomor seri, dicatat terpisah dari nomor part.
• Foto label yang terbaca jelas.
• Foto depan dan belakang komponen.
• Model lift, controller, atau sistem tempat part dipasang.
• Jumlah unit yang dibutuhkan.
• Kondisi yang dapat diterima: baru, stok lama, bekas, atau refurbished.
• Negara tujuan dan kebutuhan pengiriman.

Informasi teknis untuk komponen elektronik

• Revisi hardware dan versi firmware bila terbaca.
• Foto setiap konektor dan jumlah pin.
• Tegangan input dan output pada label.
• Foto terminal serta penandaan terminal.
• Jenis komunikasi atau posisi perangkat di jaringan.
• Kondisi fault, alarm, atau gejala pada unit lama.
• Konfirmasi apakah part lama masih terpasang, rusak, atau sudah dilepas.
• Dokumen wiring atau manual yang dapat dibagikan bila tersedia.

Pertanyaan yang perlu diajukan kepada supplier

• Apakah nomor part dan revisi pada barang aktual sesuai permintaan?
• Apakah foto yang diberikan merupakan foto unit aktual atau gambar referensi?
• Apakah ada nomor pengganti atau supersesi yang perlu dipertimbangkan?
• Bagian mana dari kondisi atau pengujian yang dapat dikonfirmasi?
• Apakah konektor, terminal, dan kelengkapan yang terlihat pada foto termasuk dalam pengiriman?
• Bagaimana komponen elektronik akan dikemas untuk mencegah kerusakan saat transit?
• Adakah konfigurasi, firmware, atau commissioning yang perlu dilakukan setelah pemasangan?

Kesalahan yang paling sering terjadi adalah mengirim permintaan hanya dengan kalimat seperti “butuh board KONE” atau “minta power supply KONE”. Permintaan seperti itu menghasilkan banyak kandidat yang tampak relevan, tetapi sulit diverifikasi. Nomor part, foto aktual, dan konteks sistem akan mempersempit pilihan sejak awal.

FAQ

Apakah KONE spare parts bisa dipilih dari foto saja?

Foto dapat membantu mengidentifikasi komponen, terutama bentuk konektor, layout board, dan label. Namun, foto saja jarang cukup untuk komponen elektronik. Gunakan foto bersama nomor part, revisi, rating listrik, dan informasi model atau controller.

Apakah nomor part yang berbeda pasti tidak kompatibel?

Tidak selalu. Sebagian nomor part dapat memiliki pengganti resmi atau supersesi. Namun, perbedaan nomor harus dibuktikan melalui dokumentasi kompatibilitas atau konfirmasi teknis yang menjelaskan persyaratan pemasangan dan konfigurasi.

Apa risiko membeli board KONE bekas?

Risikonya meliputi riwayat penggunaan yang tidak lengkap, kerusakan laten, revisi yang tidak cocok, firmware yang berbeda, serta konektor atau jalur PCB yang telah aus. Minta foto aktual, status kondisi, dan keterangan pemeriksaan yang tersedia sebelum membuat keputusan.

Mengapa tegangan yang sama belum menjamin komponen cocok?

Dua modul bisa sama-sama memakai tegangan tertentu tetapi memiliki arus, pinout, fungsi terminal, protokol komunikasi, atau kebutuhan parameter yang berbeda. Tegangan hanya satu bagian dari pemeriksaan kompatibilitas.

Untuk sourcing multi-merek, Kelevator melayani kebutuhan suku cadang lift bagi importir, distributor, kontraktor perawatan, perusahaan modernisasi, dan pembeli OEM. Kirimkan checklist identifikasi di atas bersama nomor part serta foto aktual agar kandidat KONE spare parts dapat dibandingkan berdasarkan data yang dapat diverifikasi.
