Panduan Memilih dan Mengganti Schindler Buttons

Penggantian Schindler buttons tidak boleh hanya didasarkan pada bentuk muka tombol atau diameter lubangnya. Tombol yang terlihat serupa dapat memakai papan tombol, pola pemasangan, sistem iluminasi, jenis konektor, atau logika sinyal yang berbeda. Cara paling aman adalah mengidentifikasi tombol dari lokasi panel, keluarga model lift, kode papan, ukuran fisik, dan konektornya sebelum memesan.

Bagi kontraktor perawatan, perusahaan modernisasi, distributor, dan tim pengadaan, pencatatan data ini mengurangi risiko tombol tidak dapat dipasang, indikator tidak menyala, atau panel tidak merespons setelah pemasangan. Foto yang jelas beserta data teknis biasanya jauh lebih berguna daripada foto bagian depan tombol saja.

Fungsi tombol Schindler pada COP dan LOP

Tombol pada lift Schindler umumnya berada pada dua kelompok panel: COP (car operating panel) di dalam kabin dan LOP (landing operating panel) di area lantai.

Pada COP, tombol berfungsi untuk menerima pilihan lantai dan perintah dari penumpang. Bergantung pada konfigurasi lift, panel dapat mencakup tombol lantai, buka pintu, tutup pintu, alarm, interkom, dan fungsi akses khusus. Karena tombol-tombol ini berada dalam satu sistem panel, penggantian satu komponen perlu mempertahankan kesesuaian mekanis dan elektris dengan papan pengendalinya.

Pada LOP, tombol biasanya berupa panggil naik, panggil turun, atau satu tombol panggil untuk lantai dengan arah perjalanan tunggal. Beberapa LOP juga menyatukan tombol dengan indikator posisi, panah arah, atau display. Pada konfigurasi tertentu, tombol panggil dan display dapat terhubung dalam satu papan atau susunan modul yang saling berkaitan.

Perbedaan fungsi tersebut penting ketika mencari suku cadang:

Jangan menganggap tombol COP dan LOP dapat dipertukarkan hanya karena ukuran atau tampilan luarnya sama. Selain fungsi, koneksi dan konfigurasi papan dapat berbeda.

Identifikasi aplikasi Schindler 3300 dan 3600

Seri 3300 dan 3600 sering menjadi acuan penting saat memilih tombol dan papan tombol Schindler. Namun, penyebutan “untuk 3300” atau “untuk 3600” belum cukup untuk membuktikan kecocokan. Kedua keluarga aplikasi tersebut dapat memiliki variasi panel, desain tombol, susunan papan, dan revisi komponen.

Mulailah dengan memeriksa identitas unit lift dan panel yang sedang dikerjakan. Catat informasi pada label panel, modul, atau papan elektronik jika tersedia. Lalu dokumentasikan tombol yang dilepas dari sisi depan dan belakang.

Data minimum yang sebaiknya dikumpulkan meliputi:

• Seri atau keluarga aplikasi yang tertera pada unit atau komponen.
• Lokasi tombol: COP, LOP, panel utama, panel tambahan, atau modul display.
• Fungsi tombol: lantai, naik, turun, buka pintu, tutup pintu, alarm, atau fungsi lain.
• Kode yang tercetak pada papan tombol atau papan display.
• Bentuk, ukuran, dan posisi titik pemasangan.
• Jumlah pin, bentuk soket, dan orientasi konektor.
• Warna serta perilaku pencahayaan saat diam dan saat tombol aktif.
• Foto seluruh panel serta foto dekat bagian depan, belakang, label, dan konektor.

Pada aplikasi 3300 atau 3600, elemen sentuh dan papan panggil lantai dapat menjadi bagian dari satu susunan panel. Untuk kebutuhan komponen yang terkait papan tombol kabin, periksa detail pada papan tombol sentuh untuk aplikasi 3300 dan 3600. Tetap cocokkan kode dan konfigurasi aktual karena nama seri saja tidak menggantikan verifikasi komponen.

Untuk LOP, arah tombol dan integrasi dengan modul lain perlu diperiksa lebih teliti. Komponen yang tercantum sebagai papan tombol panggil lantai 3600 dan 3300 perlu dibandingkan dengan papan lama, termasuk tata letak konektor dan fungsi tombol panggilnya.

Jangan menyimpulkan model dari desain fasia

Fasia stainless, kaca, atau plastik pada panel dapat diganti saat renovasi kabin maupun modernisasi. Oleh sebab itu, desain visual panel bukan bukti tunggal bahwa tombol berasal dari seri tertentu. Prioritaskan kode pada papan, label modul, ukuran, konektor, dan pola pemasangan.

Jika kode tidak terbaca, bandingkan beberapa bukti sekaligus. Kombinasi foto sisi belakang, jarak lubang baut, ukuran bukaan panel, serta bentuk konektor akan lebih dapat diandalkan daripada satu foto muka tombol.

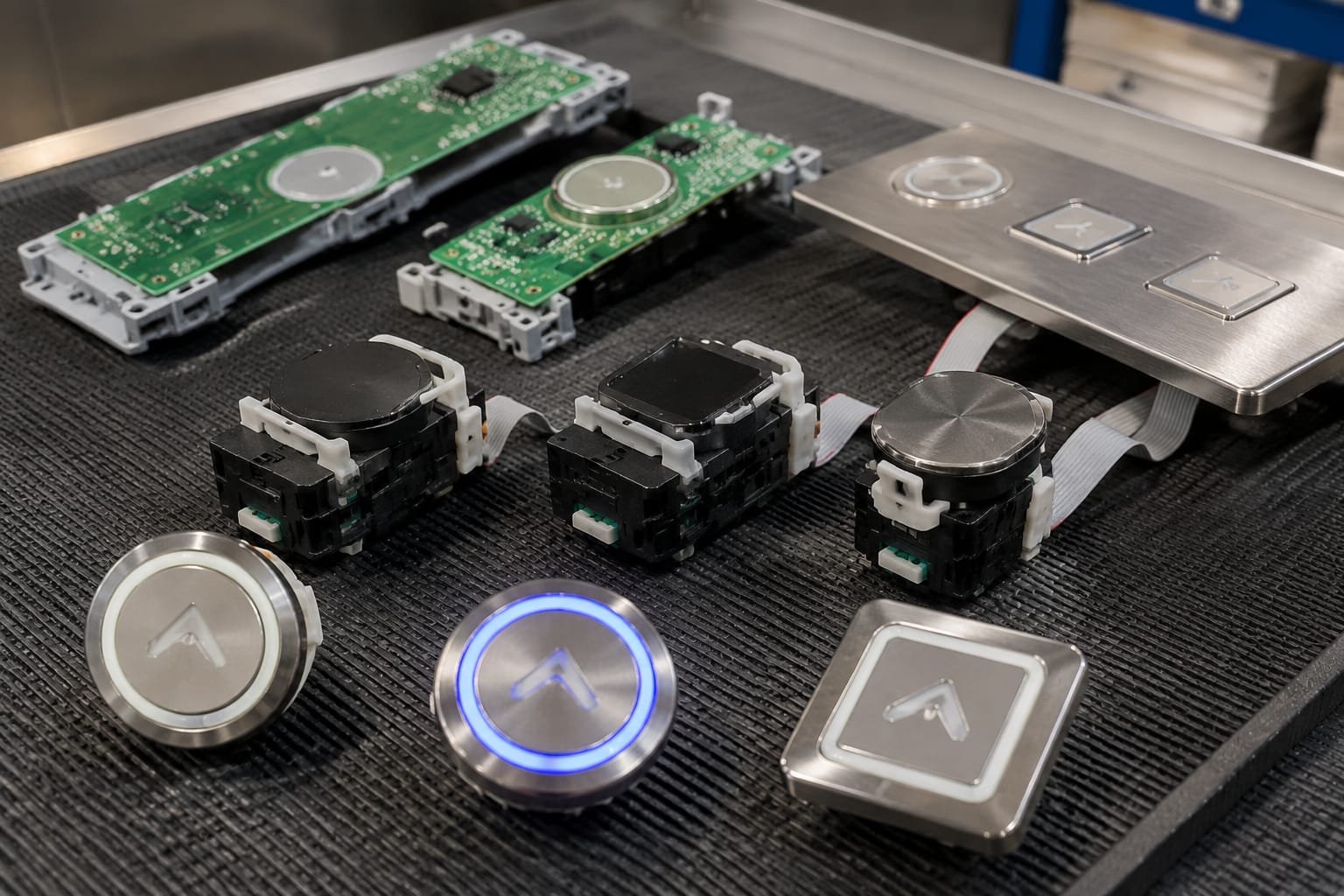

Bandingkan tombol tekan dan tombol sentuh

Dalam pencarian Schindler buttons, istilah “tombol” dapat merujuk ke tombol mekanis yang ditekan atau modul sentuh. Keduanya memiliki tampilan yang dapat sama-sama modern, tetapi metode aktivasi dan cara penggantiannya berbeda.

Tombol tekan biasanya memerlukan pemeriksaan terhadap gerak mekanis, bentuk bezel, kedalaman modul, dan metode penguncian pada panel. Jangan hanya mengukur diameter bagian muka; ukur juga bagian yang masuk ke panel dan ruang bebas di belakangnya.

Pada tombol sentuh, permukaan depan belum tentu merupakan komponen pengganti yang berdiri sendiri. Sistemnya dapat mencakup papan tombol, lapisan fasia, kabel penghubung, dan modul display. Karena itu, saat tombol sentuh tidak berfungsi, jangan langsung menyimpulkan bahwa panel sentuhnya rusak. Periksa konektor yang longgar, kabel terjepit, kerusakan permukaan, serta status fungsi lain pada papan yang sama.

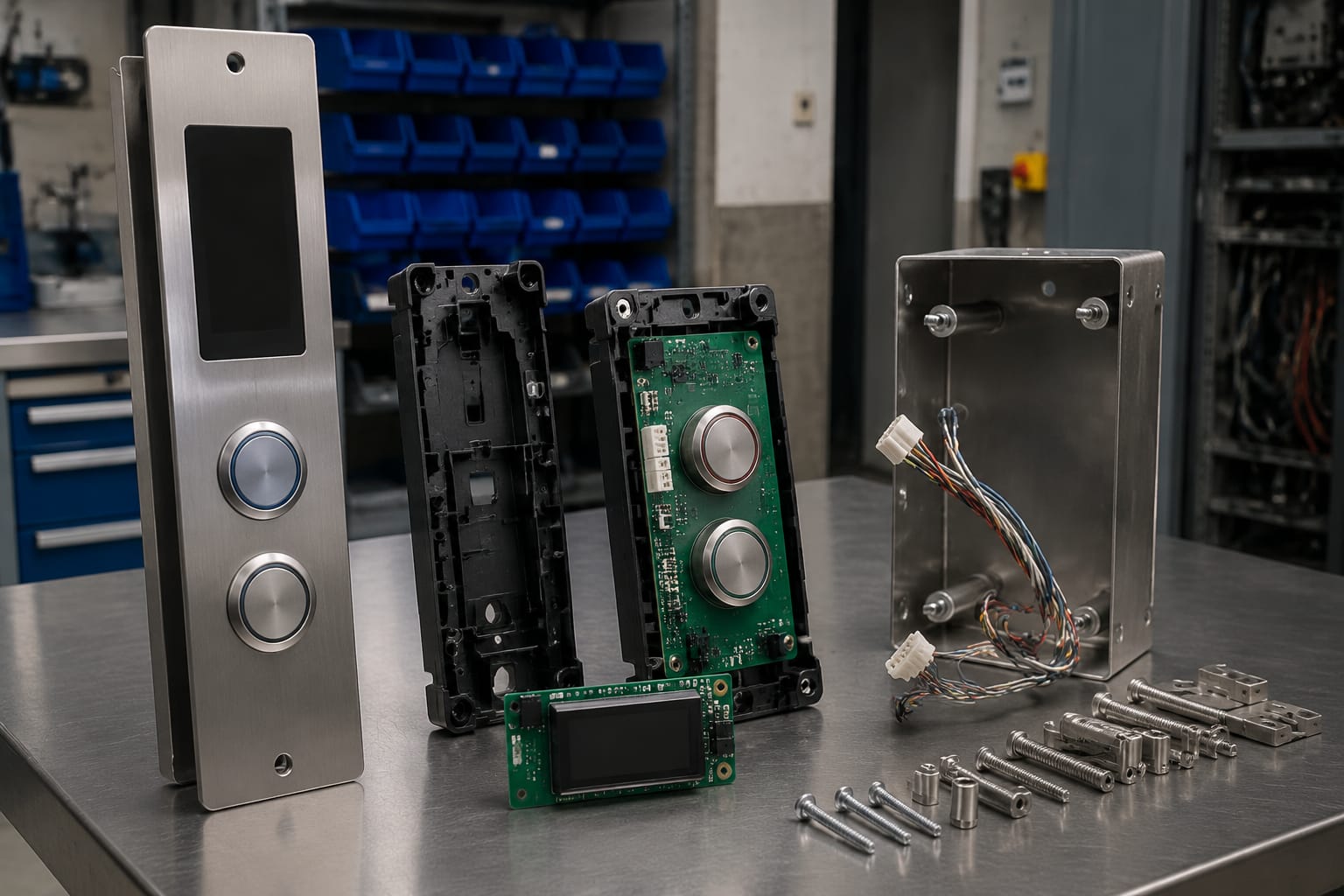

Untuk aplikasi LOP yang menggabungkan fitur sentuh dan display, papan display tombol panggil sentuh 3300 dapat menjadi rujukan kategori komponen. Sebelum memilih, pastikan fungsi display, orientasi pemasangan, dan kode board sesuai dengan unit yang diperbaiki.

Kapan mengganti tombol saja dan kapan mengganti board?

Ganti tombol atau modul individual bila kerusakan dapat diisolasi pada komponen tersebut dan penggantinya memiliki kecocokan yang terverifikasi. Contohnya, mekanisme tombol tekan rusak secara fisik sementara board, konektor, dan fungsi tombol lain tetap normal.

Pertimbangkan penggantian board bila terdapat kerusakan jalur, korosi, konektor rusak, beberapa tombol dalam satu area gagal, atau tombol sentuh merupakan bagian tidak terpisahkan dari papan. Keputusan ini perlu didasarkan pada inspeksi teknis, bukan semata-mata pada gejala satu tombol yang tidak merespons.

Cocokkan dimensi dan metode pemasangan

Kesesuaian fisik menentukan apakah komponen dapat dipasang tanpa memodifikasi panel. Modifikasi bor, pemotongan fasia, atau penyesuaian konektor secara sembarangan dapat merusak panel dan menyulitkan perawatan berikutnya.

Ukur dan catat data berikut dalam milimeter:

• Diameter atau lebar dan tinggi bukaan pada panel.
• Ukuran bagian muka tombol atau modul.
• Kedalaman komponen di belakang fasia.
• Jarak antar titik baut atau klip pengunci.
• Posisi dan ukuran lubang pemasangan.
• Ruang bebas terhadap board, kabel, atau penguat panel di belakangnya.
• Orientasi pemasangan, terutama untuk simbol panah, angka, dan display.

Gunakan jangka sorong bila memungkinkan. Pengukuran dengan penggaris dapat cukup untuk penyaringan awal, tetapi kurang presisi untuk membedakan komponen yang dimensinya mirip. Foto dengan skala atau jangka sorong terlihat pada foto juga mempermudah pemeriksaan saat proses pengadaan.

Metode pemasangan dapat berupa mur pengunci, sekrup, klip, dudukan plastik, atau integrasi langsung dengan board. Dua tombol dengan diameter muka sama dapat menggunakan penguncian yang berbeda. Periksa bagian belakangnya sebelum menyebut sebuah komponen sebagai pengganti langsung.

Kesalahan umum adalah mengganti satu tombol lalu mendapati bezel menonjol terlalu jauh, modul membentur bagian belakang panel, atau titik pemasangan bergeser. Masalah ini bukan sekadar estetika; tekanan pada board atau kabel dapat menimbulkan gangguan fungsi.

Periksa iluminasi dan simbol

Iluminasi tombol mendukung keterbacaan dan memberi umpan balik bahwa perintah telah diterima. Namun, warna nyala, cara pencahayaan, dan status indikator dapat berbeda antar-panel. Catat kondisi tombol sebelum dilepas: apakah menyala terus, hanya menyala setelah ditekan, berubah warna, atau memiliki indikator terpisah.

Periksa hal-hal berikut:

• Warna iluminasi pada kondisi normal dan aktif.
• Area yang menyala: angka, ring, panah, seluruh permukaan, atau indikator kecil.
• Tegangan atau tipe sistem pencahayaan bila tercantum pada komponen.
• Simbol dan orientasinya.
• Bahasa atau karakter yang digunakan pada tombol.
• Ada tidaknya Braille atau penanda taktil.
• Kondisi lensa, diffuser, dan permukaan simbol.

Simbol yang benar sama pentingnya dengan koneksi yang benar. Tombol buka pintu dan tutup pintu, misalnya, dapat memiliki bentuk yang serupa namun fungsi berlawanan. Pada LOP, tombol panah naik dan turun harus dipasang sesuai arah serta posisi panel. Jangan mengandalkan ingatan teknisi; foto panel sebelum pembongkaran membantu mencegah pertukaran posisi.

Untuk tombol lantai, perhatikan juga nomor, huruf, dan format penanda lantai. Bangunan dapat menggunakan penamaan seperti B, G, LG, M, atau nomor lantai tertentu. Penggantian yang berfungsi tetapi berlabel tidak sesuai tetap menimbulkan masalah operasional bagi pengguna lift.

Verifikasi board code dan konektor

Kode board adalah salah satu data paling bernilai dalam pengadaan tombol Schindler, terutama pada tombol sentuh atau modul LOP yang terintegrasi. Kode ini dapat mencakup nomor part, nomor revisi, atau identitas produksi. Catat seluruh karakter persis seperti yang tercetak, termasuk tanda hubung dan revisi.

Selain kode board, cocokkan konektor secara visual dan fungsional. Periksa:

• Jumlah pin atau posisi kontak.
• Bentuk housing konektor.
• Sistem pengunci atau kait.
• Letak konektor pada board.
• Arah masuk kabel dan orientasi pin.
• Label konektor atau penandaan pin bila tersedia.
• Kondisi pin: bengkok, berkarat, longgar, atau terbakar.

Jangan memaksakan konektor yang “hampir pas.” Konektor dengan jumlah pin sama belum tentu memiliki susunan sinyal yang sama. Pengubahan kabel tanpa dokumentasi wiring yang valid dapat menyebabkan tombol tidak bekerja atau mengganggu fungsi panel lain.

Bila board lama masih berfungsi sebagian, dokumentasikan koneksi sebelum dilepas. Beri label pada kabel sesuai posisi aslinya dan hindari menarik kabel dari konduktor. Lepaskan melalui housing konektor untuk mengurangi risiko kerusakan kabel atau pin.

Foto yang perlu dikirim ke tim pengadaan

Saat data tertulis tidak lengkap, foto menjadi dasar pemeriksaan. Siapkan:

1. Foto penuh COP atau LOP untuk menunjukkan posisi komponen.
2. Foto depan tombol atau modul dengan simbol terlihat jelas.
3. Foto belakang komponen setelah dilepas.
4. Foto close-up kode board, label, dan nomor revisi.
5. Foto konektor dari depan dan samping.
6. Foto pengukuran dimensi utama.
7. Foto kabel atau posisi konektor sebelum pembongkaran bila relevan.

Kelevator memasok suku cadang lift multi-merek untuk importir B2B, distributor, kontraktor perawatan, perusahaan modernisasi, dan pembeli OEM. Untuk permintaan yang membutuhkan verifikasi, kumpulkan data di atas agar spesifikasi komponen dapat dibandingkan secara akurat.

Uji panel setelah penggantian

Pemasangan yang rapi belum membuktikan tombol sudah sesuai. Pengujian harus mencakup respons fungsi, indikator, dan dampaknya terhadap panel secara keseluruhan. Lakukan pekerjaan oleh personel yang kompeten dan ikuti prosedur keselamatan serta prosedur perawatan yang berlaku di lokasi.

Setelah pemasangan, lakukan pemeriksaan bertahap:

1. Pastikan panel, fasia, sekrup, dan konektor terpasang tanpa tekanan berlebih.
2. Nyalakan sistem sesuai prosedur yang berlaku.
3. Periksa apakah iluminasi tombol bekerja pada keadaan normal.
4. Aktifkan tombol beberapa kali dan amati respons yang konsisten.
5. Uji fungsi tombol sesuai perannya, seperti pemilihan lantai atau panggilan naik/turun.
6. Pastikan simbol, arah, dan indikator aktif sesuai fungsi yang dijalankan.
7. Uji tombol di sekitar komponen yang diganti untuk memastikan tidak ada konektor atau board yang terganggu.
8. Periksa kembali bahwa tombol rata dengan fasia, tidak macet, dan tidak bergerak longgar.

Untuk LOP, pengujian perlu mencakup arah panggilan yang benar dan indikatornya. Untuk COP, lakukan uji pilihan lantai serta fungsi pintu atau alarm hanya sesuai prosedur operasional yang diizinkan. Jangan menutup panel permanen sebelum seluruh pemeriksaan dasar selesai.

Bila tombol menyala tetapi tidak merespons, kemungkinan penyebabnya mencakup konektor tidak terpasang sempurna, board tidak sesuai, konfigurasi sistem yang berbeda, atau gangguan pada jalur panel. Bila tombol merespons tetapi iluminasi salah, periksa kembali jenis modul, orientasi, dan kebutuhan pencahayaan aplikasi tersebut.

Checklist pengadaan tombol

Gunakan checklist berikut sebelum membuat permintaan penawaran atau pesanan Schindler buttons:

• [ ] Lokasi komponen sudah ditentukan: COP atau LOP.
• [ ] Fungsi tombol dan simbolnya sudah dicatat.
• [ ] Seri atau keluarga aplikasi, termasuk 3300 atau 3600 bila relevan, sudah diverifikasi.
• [ ] Kode part dan kode board lama sudah difoto dan ditranskripsikan.
• [ ] Ukuran muka, bukaan, kedalaman, dan titik pemasangan sudah diukur.
• [ ] Jenis tombol sudah dikonfirmasi: tekan atau sentuh.
• [ ] Warna dan pola iluminasi sudah dicatat.
• [ ] Nomor lantai, panah arah, Braille, atau penanda khusus sudah diperiksa.
• [ ] Jumlah pin, bentuk konektor, dan orientasi kabel sudah dibandingkan.
• [ ] Foto depan, belakang, panel penuh, dan konektor sudah tersedia.
• [ ] Kondisi board serta tombol lain pada panel telah diperiksa.
• [ ] Kebutuhan penggantian satu tombol, satu modul, atau satu board telah ditetapkan.

Checklist ini membantu membedakan permintaan yang sekadar “tombol Schindler” dari spesifikasi komponen yang dapat dievaluasi secara teknis. Ini juga penting untuk stok distributor karena komponen yang tampak sejenis belum tentu dapat saling menggantikan.

Pertanyaan yang sering diajukan

Apakah semua tombol Schindler 3300 dan 3600 saling kompatibel?

Tidak selalu. Keluarga aplikasi dapat memiliki variasi panel, board, revisi, konektor, ukuran, dan fungsi. Verifikasi kode board, dimensi, pola pemasangan, serta konektor tetap diperlukan.

Apakah tombol dengan tampilan yang sama pasti dapat dipasang?

Tidak. Tampilan depan tidak menunjukkan kedalaman modul, jenis penguncian, konfigurasi pin, atau komunikasi dengan board. Periksa sisi belakang dan data pemasangannya.

Mengapa tombol pengganti menyala tetapi tidak memanggil lift?

Kemungkinan penyebabnya termasuk ketidakcocokan board atau konektor, koneksi yang belum rapat, kerusakan kabel, atau perbedaan konfigurasi sistem. Jangan menyimpulkan masalah hanya berasal dari tombol sebelum memeriksa keseluruhan rangkaian panel.

Data apa yang paling penting bila nomor part tidak terbaca?

Kirim foto panel penuh, depan dan belakang tombol, kode board yang masih terbaca, konektor, ukuran dalam milimeter, serta fungsi tombol. Kombinasi data tersebut memberi dasar yang lebih baik untuk pencocokan daripada foto muka saja.

Pilih pengganti berdasarkan kecocokan fungsi, dimensi, iluminasi, board code, dan konektor, bukan hanya desain tombol. Dengan data panel yang lengkap, tim pengadaan dapat mengevaluasi komponen yang relevan secara lebih efisien dan mengurangi risiko penggantian yang tidak sesuai.
