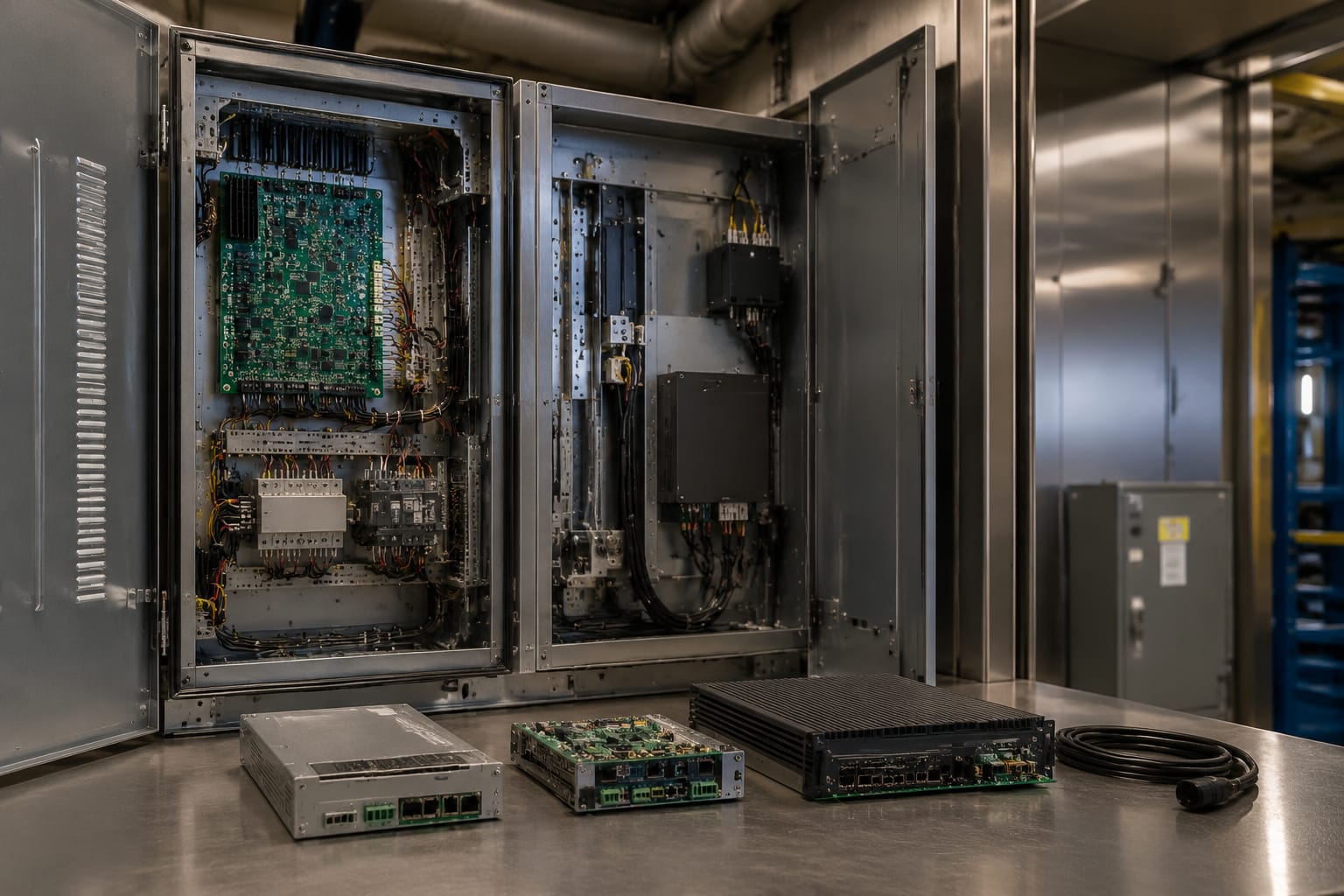

Memilih Schindler parts tidak cukup berdasarkan nama komponen atau foto produk. Suku cadang lift yang tampak serupa dapat berbeda pada keluarga peralatan, revisi papan, tegangan kerja, firmware, tata letak konektor, hingga fungsi dalam sistem. Kesalahan kecil pada salah satu detail tersebut dapat membuat komponen tidak dapat dipasang atau tidak berkomunikasi dengan perangkat lain.
Sebelum meminta penawaran atau menerbitkan purchase order, kumpulkan identitas unit lift, kode pada komponen lama, foto label yang tajam, serta foto konektor dan posisi pemasangannya. Data ini jauh lebih bernilai daripada sekadar menyebut model lift atau menyampaikan nama komponen seperti “control board” atau “door board”.
Identifikasi keluarga peralatan Schindler
Langkah pertama adalah menentukan keluarga peralatan tempat komponen dipasang. Pada lift Schindler, identifikasi dapat dimulai dari label kabin, panel kontrol, mesin pintu, atau komponen yang akan diganti. Namun, nama merek pada unit saja belum membuktikan kecocokan suatu suku cadang.
Catat informasi berikut dari unit dan komponen lama:
- Model atau keluarga lift yang tercantum pada label peralatan.
- Lokasi komponen: panel kontrol, COP, LOP, indikator lantai, operator pintu, ruang mesin, atau bagian lain.
- Nomor part, nomor material, kode papan, dan nomor revisi.
- Nomor seri perangkat apabila tersedia.
- Konfigurasi lift, misalnya jumlah lantai, jenis pintu, atau jumlah bukaan pintu.
- Foto sisi depan dan belakang komponen, termasuk seluruh konektor.
- Kode atau label pada kabel yang terhubung ke komponen.
Dalam pekerjaan penggantian, komponen lama adalah referensi utama. Jika papan lama masih ada, jangan hanya memotret sisi dengan tulisan besar. Sisi belakang, stiker kecil, posisi soket, penanda pin, dan sakelar konfigurasi dapat menentukan apakah pengganti benar-benar sesuai.
Untuk proyek modernisasi, keluarga unit lama terkadang tidak lagi menjadi satu-satunya acuan. Integrasi dengan pengontrol baru, display baru, atau sistem pintu yang tetap dipertahankan perlu dipetakan sebagai satu sistem. Karena itu, bedakan kebutuhan penggantian identik dengan kebutuhan retrofit atau modernisasi.
Mengapa nama komponen sering menyesatkan
Istilah seperti “main board”, “display board”, atau “door controller” digunakan luas di industri lift. Akan tetapi, satu istilah dapat merujuk pada beberapa papan dengan fungsi, konektor, dan perangkat lunak berbeda. Sebuah board untuk tampilan COP, misalnya, belum tentu cocok dengan board COP lain meski ukuran fisiknya mirip.
Gunakan nama fungsi sebagai titik awal pencarian, lalu validasikan dengan kode teknis dan antarmuka fisik. Pendekatan ini mengurangi risiko membeli unit yang benar secara kategori tetapi salah untuk aplikasi aktual.
Komponen kontrol dan pintu yang umum dicari
Permintaan Schindler parts umumnya berkaitan dengan sistem kontrol, antarmuka kabin, dan pintu karena komponen tersebut bekerja terus-menerus dan saling terhubung. Setiap kategori perlu diperiksa dengan cara berbeda.
| Kelompok komponen | Fungsi umum | Data yang perlu dicocokkan | Risiko bila salah pilih |
|---|---|---|---|
| Papan kontrol lift | Memproses operasi lift dan sinyal sistem | Nomor part, revisi, terminal, tegangan, komunikasi | Sistem tidak berjalan atau muncul fault |
| Papan COP/display | Mengelola tombol kabin, indikator, atau tampilan | Kode board, jenis display, konektor, konfigurasi tombol | Tampilan atau tombol tidak berfungsi normal |
| Pengendali operator pintu | Mengatur motor dan urutan buka-tutup pintu | Jenis operator, konektor motor, sensor, tegangan, revisi | Pintu gagal membuka, menutup, atau melakukan re-open |
| Sensor dan sakelar pintu | Memberi masukan posisi dan kondisi pintu | Jenis sensor, kabel, bentuk dudukan, logika sinyal | Gangguan interlock atau pembacaan posisi |
| Modul komunikasi | Menghubungkan komponen melalui jaringan sistem | Protokol, port, alamat, jenis kabel | Perangkat tidak dapat berkomunikasi |
| Catu daya atau modul terkait | Menyediakan daya bagi rangkaian tertentu | Tegangan masuk/keluar, arus, konektor, pemasangan | Kerusakan komponen atau fungsi tidak stabil |
Pada papan kontrol, periksa setiap terminal daya dan konektor antarmuka. Pengganti dengan soket yang terlihat sama belum tentu memiliki susunan pin yang sama. Pada modul pintu, identifikasi apakah unit tersebut mengendalikan motor, membaca sensor, atau menjalankan keduanya. Jangan mengasumsikan semua controller pintu mempunyai kebutuhan kelistrikan yang identik.
Untuk pencarian yang berfokus pada sistem pintu, lihat controller operator pintu untuk lift 3300 sebagai contoh kategori produk yang perlu divalidasi terhadap kode dan konfigurasi unit yang ada.
Bedakan kerusakan komponen dari gangguan sistem
Mengganti board tanpa diagnosis dasar dapat menambah biaya dan waktu henti. Sebelum menyimpulkan papan rusak, teknisi perlu mempertimbangkan kemungkinan lain, seperti konektor longgar, kabel putus, catu daya tidak stabil, sensor bermasalah, atau konfigurasi parameter yang berubah.
Langkah praktis sebelum pengadaan meliputi:
- Catat kode fault atau indikasi pada sistem sebelum komponen dilepas.
- Periksa kondisi konektor, pin bengkok, korosi, dan bekas panas.
- Verifikasi suplai daya sesuai prosedur keselamatan dan dokumentasi unit.
- Bandingkan label serta kondisi board lama dengan unit pengganti yang diusulkan.
- Pastikan penggantian dilakukan oleh personel yang kompeten untuk pekerjaan lift.
Cara membaca label board dan kode part
Label pada papan adalah sumber identifikasi paling andal selama dapat dibaca dengan jelas. Satu board dapat memiliki beberapa nomor, dan masing-masing tidak selalu berarti nomor part yang dapat digunakan untuk memesan.
Umumnya, label dapat memuat:
- Nama atau kode produk.
- Nomor part atau material number.
- Nomor board atau assembly number.
- Nomor revisi, versi, atau issue level.
- Nomor seri dan tanggal produksi.
- Kode barcode atau QR.
- Penanda tegangan, polaritas, atau antarmuka.
- Kode perangkat lunak atau firmware.
Prioritaskan nomor part dan revisi yang tercetak pada label produsen atau stiker identifikasi resmi. Nomor yang dicetak langsung pada PCB kadang hanya menunjukkan desain papan kosong, bukan nomor assembly lengkap. Karena itu, mengirim satu foto close-up dari kode PCB saja sering belum cukup untuk menentukan barang yang benar.
Format data yang efektif untuk permintaan penawaran
Tim procurement atau kontraktor dapat mempercepat evaluasi pemasok dengan menyertakan data dalam format berikut:
| Data | Contoh informasi yang dikirim |
|---|---|
| Kebutuhan | Papan COP, controller pintu, atau modul kontrol |
| Identitas lama | Foto label penuh dan semua nomor yang terbaca |
| Aplikasi | Kabin, lantai, panel kontrol, atau operator pintu |
| Keluarga peralatan | Informasi 3300, 3600, atau identitas lain pada unit |
| Revisi | Kode revisi pada papan lama dan pengganti bila ada |
| Konektor | Foto depan-belakang serta jumlah dan posisi soket |
| Kelistrikan | Label tegangan, jenis suplai, dan koneksi terkait |
| Kondisi pengadaan | Baru, pengganti yang disetujui, atau kebutuhan evaluasi kompatibilitas |
Jangan menghapus informasi yang tampak tidak penting dalam foto, termasuk stiker kecil di dekat konektor. Pada beberapa komponen, detail tersebut membedakan varian untuk konfigurasi yang berlainan.
Bandingkan aplikasi 3300 dan 3600
Menyebut “untuk 3300” atau “untuk 3600” dapat membantu mempersempit pencarian, tetapi tidak cukup sebagai keputusan kompatibilitas. Kedua penamaan tersebut mengarah pada keluarga aplikasi yang perlu diidentifikasi lebih lanjut, bukan jaminan bahwa semua board atau modul dapat dipertukarkan.
Perbandingan berikut adalah kerangka pemeriksaan, bukan pernyataan bahwa semua komponen dalam tiap keluarga memiliki karakteristik yang sama.
| Aspek pemeriksaan | Aplikasi 3300 | Aplikasi 3600 | Keputusan yang tepat |
|---|---|---|---|
| Identitas komponen | Cocokkan nomor part dan board lama | Cocokkan nomor part dan board lama | Jangan hanya memakai nama keluarga |
| Board kabin/COP | Periksa fungsi tombol, display, serta konektor | Periksa fungsi tombol, display, serta konektor | Bandingkan foto dan label lengkap |
| Papan kontrol | Verifikasi terminal, versi, serta antarmuka | Verifikasi terminal, versi, serta antarmuka | Konfirmasi revisi dan konfigurasi |
| Sistem pintu | Identifikasi operator, motor, sensor, kabel | Identifikasi operator, motor, sensor, kabel | Pastikan aplikasi operator yang sama |
| Komunikasi | Periksa jenis port dan pengalamatan | Periksa jenis port dan pengalamatan | Validasi terhadap sistem terpasang |
Misalnya, sebuah board yang dipasarkan untuk seri tertentu mungkin tersedia dalam beberapa revisi. Revisi tersebut dapat memiliki perubahan layout konektor, kompatibilitas perangkat lunak, atau penggunaan pada konfigurasi lift yang berbeda. Mengganti berdasarkan kesamaan nama seri dapat menghasilkan stok yang tidak terpakai.
Bila kebutuhan berkaitan dengan kontrol utama, gunakan papan kontrol lift untuk aplikasi 3300 dan 3600 sebagai konteks kategori, lalu cocokkan setiap detail teknis dengan unit lama. Untuk kebutuhan panel kabin atau tampilan, papan COP dan display untuk aplikasi 3300 dan 3600 relevan setelah fungsi, kode, dan konektornya sesuai.
Periksa revisi dan tata letak konektor
Revisi adalah salah satu penyebab utama ketidaksesuaian pada spare part Schindler. Komponen dengan nomor dasar serupa dapat memiliki akhiran revisi berbeda. Perubahan tersebut tidak otomatis membuatnya tidak kompatibel, tetapi juga tidak dapat dianggap sebagai pengganti langsung tanpa konfirmasi.
Bandingkan revisi secara berurutan:
- Cocokkan nomor part utama, termasuk seluruh karakter dan akhiran.
- Bandingkan kode revisi atau versi pada label.
- Periksa jumlah, jenis, dan posisi konektor.
- Lihat penanda pin, polaritas, serta orientasi soket.
- Bandingkan posisi terminal sekrup, jumper, DIP switch, atau LED indikator.
- Konfirmasi kebutuhan pemrograman, parameterisasi, atau firmware sebelum pemasangan.

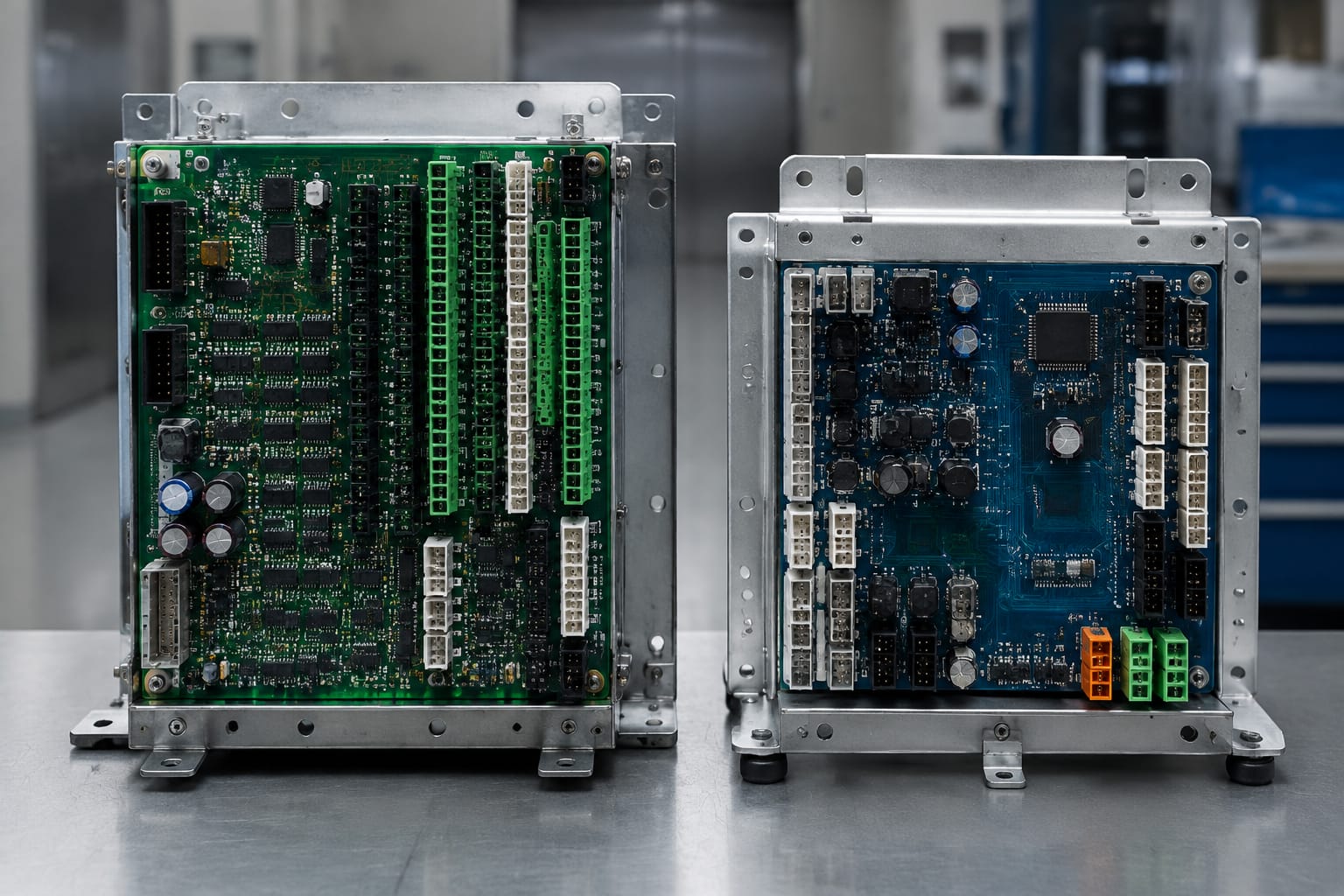

Foto berdampingan antara board lama dan kandidat pengganti sangat berguna. Pastikan kedua foto diambil dari sudut yang sama, dengan konektor terlihat jelas. Untuk komponen yang dipasang pada dudukan tertentu, sertakan juga foto lubang baut, bracket, dan ruang bebas di sekitar komponen.
Kesalahan umum saat memeriksa konektor
Kesamaan jumlah pin tidak membuktikan konektor kompatibel. Dua soket 10-pin dapat memakai urutan sinyal yang berbeda. Memaksakan pemasangan konektor berisiko merusak pin, kabel, atau rangkaian.
Kesalahan lainnya adalah hanya memeriksa konektor utama. Konektor kecil untuk sensor, komunikasi, grounding, display, atau input keselamatan sering menjadi pembeda penting. Periksa semua antarmuka yang tersedia, termasuk konektor yang pada unit lama mungkin tidak terpakai.
Konfirmasi detail tegangan dan komunikasi
Sebelum membeli komponen, tegangan harus dikonfirmasi dari label, dokumentasi sistem, atau pemeriksaan teknis yang sesuai. Jangan menyimpulkan tegangan berdasarkan warna kabel, ukuran board, atau negara asal komponen. Komponen dengan bentuk serupa dapat dirancang untuk suplai dan rangkaian berbeda.
Informasi kelistrikan yang perlu diverifikasi mencakup:
- Tegangan nominal masuk dan jenis arus, bila tertulis.
- Tegangan keluaran untuk modul yang menyediakan catu daya.
- Polaritas konektor DC.
- Kebutuhan grounding atau shielding.
- Rating sekering yang terkait, jika tercantum.
- Koneksi motor, sensor, atau perangkat eksternal.
- Kondisi suplai pada sistem yang ada sebelum penggantian.
Komunikasi antarboard juga memerlukan perhatian. Sistem lift dapat menggunakan jalur komunikasi khusus untuk pertukaran status, perintah, dan informasi tampilan. Cocokkan jenis port, konektor, jumlah jalur, pengalamatan perangkat, serta kebutuhan parameter. Konektor fisik yang sama tidak membuktikan protokol atau konfigurasi yang sama.
Untuk komponen yang memerlukan konfigurasi setelah pemasangan, pastikan siapa yang bertanggung jawab atas commissioning dan apakah dokumentasi yang tersedia cukup untuk melakukannya. Pengadaan komponen dan kemampuan mengintegrasikannya adalah dua hal yang berbeda.
Evaluasi dokumentasi pemasok
Dokumentasi pemasok membantu pembeli menilai apakah barang yang ditawarkan dapat ditelusuri dan dievaluasi sebelum dikirim. Ini terutama penting bagi distributor, importir, kontraktor pemeliharaan, dan tim sourcing yang membeli untuk stok atau proyek.
Dokumen yang layak diminta bergantung pada jenis barang dan transaksi, tetapi umumnya meliputi:
- Foto aktual label dan sisi konektor produk yang ditawarkan.
- Nomor part, nomor revisi, dan deskripsi barang pada penawaran.
- Konfirmasi kondisi barang sesuai kebutuhan pembeli.
- Informasi kemasan dan jumlah unit bila relevan untuk logistik.
- Dokumen asal atau dokumen komersial yang diperlukan untuk proses impor, apabila tersedia dan disepakati.
- Penjelasan tertulis jika barang merupakan pengganti untuk nomor part tertentu.
- Informasi tentang kebutuhan pemrograman atau batasan kompatibilitas yang diketahui.
Dokumen bukan pengganti verifikasi teknis, tetapi dokumentasi yang konsisten membantu menghindari salah identifikasi antara penawaran, purchase order, dan barang yang diterima. Hindari menerima deskripsi yang terlalu umum, misalnya hanya “Schindler board” tanpa nomor dan foto identifikasi.
Kelevator memasok suku cadang lift multi-merek untuk importir B2B, distributor, kontraktor pemeliharaan, perusahaan modernisasi, dan pembeli OEM. Dalam proses sourcing, pembeli tetap perlu memberikan identitas teknis unit agar kecocokan dapat dievaluasi berdasarkan data, bukan perkiraan.
Pertanyaan yang perlu diajukan kepada pemasok
Gunakan pertanyaan yang dapat dijawab secara spesifik:
- Nomor part dan revisi apa yang tertulis pada unit yang ditawarkan?
- Apakah foto yang dikirim menunjukkan barang aktual atau hanya gambar referensi?
- Apakah tata letak konektor sama dengan board lama?
- Apakah ada perbedaan fungsi, kebutuhan konfigurasi, atau batasan aplikasi yang diketahui?
- Dokumen apa yang dapat disertakan untuk identifikasi dan penerimaan barang?
- Apakah deskripsi pada invoice dan kemasan akan mencantumkan nomor part yang disetujui?
Jawaban yang hanya mengulang nama keluarga lift tanpa mengonfirmasi detail di atas belum cukup untuk menyatakan kecocokan.
Daftar periksa sourcing akhir
Sebelum mengeluarkan pesanan Schindler parts, gunakan daftar periksa berikut:
- [ ] Fungsi komponen dan lokasi pemasangan sudah teridentifikasi.
- [ ] Foto label komponen lama tersedia dan dapat dibaca.
- [ ] Nomor part utama telah dicocokkan karakter demi karakter.
- [ ] Nomor revisi atau versi telah diperiksa.
- [ ] Foto depan, belakang, dan semua konektor telah dibandingkan.
- [ ] Dimensi, lubang pemasangan, bracket, dan orientasi pemasangan telah ditinjau bila relevan.
- [ ] Tegangan, polaritas, serta kebutuhan catu daya telah dikonfirmasi.
- [ ] Antarmuka komunikasi dan konfigurasi sistem telah dipertimbangkan.
- [ ] Kebutuhan pemrograman atau commissioning telah ditetapkan.
- [ ] Pemasok memberikan deskripsi dan foto yang konsisten dengan barang yang ditawarkan.
- [ ] Tim teknis menyetujui kecocokan sebelum purchase order diterbitkan.
- [ ] Prosedur keselamatan serta pengujian setelah pemasangan telah direncanakan.
FAQ
Apakah nomor model lift saja cukup untuk membeli Schindler parts?
Tidak. Nomor model atau keluarga lift membantu menyaring pilihan, tetapi nomor part, revisi, konektor, tegangan, dan fungsi komponen tetap harus diverifikasi. Satu keluarga peralatan dapat memakai beberapa varian komponen.
Apakah board dengan konektor yang sama pasti dapat dipasang?
Belum tentu. Selain bentuk dan jumlah pin, periksa susunan pin, tegangan, fungsi sinyal, protokol komunikasi, dan revisi. Kesamaan fisik adalah indikator awal, bukan bukti kompatibilitas.
Apa yang harus dikirim bila label board lama rusak?
Kirim foto kedua sisi board, semua konektor, dimensi, posisi lubang pemasangan, kode yang masih terbaca, serta informasi lokasi pemasangan di lift. Foto kabel dan label pada komponen yang terhubung juga dapat membantu mempersempit identifikasi.
Kapan penggantian perlu melibatkan pemeriksaan konfigurasi?
Pemeriksaan konfigurasi diperlukan ketika komponen berhubungan dengan komunikasi sistem, pengaturan fungsi lift, display, atau operator pintu. Jangan berasumsi board akan langsung beroperasi tanpa parameterisasi hanya karena dapat dipasang secara fisik.
Mulailah sourcing dari bukti teknis: kumpulkan label, kode board, revisi, foto konektor, dan detail aplikasi sebelum membandingkan penawaran. Dengan data tersebut, pembeli dapat menilai kandidat Schindler parts secara lebih akurat dan mengurangi risiko komponen salah masuk ke proyek atau stok.
