Panduan Identifikasi dan Sourcing Tombol Lift ThyssenKrupp

Tombol lift ThyssenKrupp tidak sebaiknya dipesan hanya berdasarkan foto atau bentuk luar. Tombol yang tampak serupa dapat berbeda pada ukuran lubang panel, tegangan lampu, jumlah pin, metode pemasangan, kode papan, hingga komunikasi dengan display atau papan panggil. Cara paling aman adalah mendokumentasikan unit lama secara lengkap sebelum mencari penggantinya.

Untuk kebutuhan perawatan, modernisasi, atau pengadaan stok, data yang baik membantu membedakan antara komponen pengganti langsung, komponen kompatibel yang perlu penyesuaian, dan komponen yang tidak dapat dipakai. Panduan ini menjelaskan informasi yang perlu diperiksa pada tombol kabin, tombol landing, panel COP, display, dan call board ThyssenKrupp.

Lokasi tombol di kabin dan di landing

Langkah awal adalah menentukan fungsi dan lokasi tombol. Satu gedung dapat memakai desain tombol yang berbeda antara kabin, lobby utama, lantai reguler, area servis, serta lantai dengan akses terbatas. Jangan menganggap tombol naik-turun di landing sama dengan tombol pilihan lantai di dalam kabin.

Tombol di dalam kabin lift

Tombol pada car operating panel atau COP umumnya meliputi:

• Tombol pemilihan lantai.
• Tombol buka dan tutup pintu.
• Tombol alarm atau emergency call.
• Tombol interkom, bila tersedia.
• Tombol mode khusus, misalnya akses kartu, petugas, atau fire service.
• Indikator posisi, arah perjalanan, dan informasi kapasitas yang terintegrasi pada panel.

Catat posisi tombol pada panel, bukan sekadar nomor lantainya. Misalnya, tombol “G” yang berada pada kolom kiri bagian bawah dapat mempunyai orientasi konektor atau susunan wiring berbeda dari tombol “G” dalam konfigurasi panel lain.

Untuk penggantian satuan, foto keseluruhan COP membantu supplier memahami desain panel dan keluarga komponennya. Untuk penggantian panel, dokumentasi tata letak seluruh tombol, display, key switch, dan cutout menjadi lebih penting daripada foto dekat satu tombol.

Tombol panggil di landing

Landing operating panel atau hall call station biasanya memuat tombol naik, tombol turun, atau satu tombol panggil untuk lantai terminal. Pada sistem tertentu, modul ini juga dapat terhubung dengan indikator arah, display posisi lift, card reader, atau destination control.

Periksa apakah tombol panggil berada pada:

• Panel stainless steel yang dipasang rata dengan dinding.
• Kotak surface-mounted.
• Panel batu, kaca, atau material dekoratif dengan frame khusus.
• Modul gabungan dengan display atau indikator arah.
• Sistem multi-lift yang menggunakan beberapa tombol dan indikator dalam satu board.

Tombol landing harus diidentifikasi menurut sisi dan fungsi. Tombol “naik” dan “turun” dapat memakai board yang berbeda, meskipun rumah tombol dan lensanya terlihat identik.

Identifikasi keluarga panel dan controller

Merek pada tombol tidak selalu cukup untuk menunjukkan kompatibilitas. ThyssenKrupp Elevator juga dapat ditemukan dengan variasi penamaan perusahaan atau label sistem tergantung periode pemasangan dan pasar asal. Fokus pengadaan sebaiknya diarahkan pada identitas komponen dan sistem lift yang terpasang, bukan hanya nama merek pada panel.

Mulailah dengan mencari label, stiker, ukiran, atau kode pada bagian belakang COP, hall call station, tombol, display, atau controller cabinet. Foto setiap label secara tajam dan sertakan konteks lokasinya.

Informasi yang berguna antara lain:

Jika kode part asli tersedia dan terbaca jelas, gunakan kode tersebut sebagai titik awal pencarian. Namun, tetap konfirmasikan dimensi, konektor, dan fungsi karena sebuah kode dapat memiliki revisi atau varian.

Untuk proyek modernisasi, periksa apakah panel lama masih berkomunikasi langsung dengan controller lama atau telah memakai adaptor. Penggantian tombol atau display dalam sistem yang telah dimodifikasi sebelumnya perlu mempertimbangkan seluruh rangkaian, termasuk board antarmuka yang mungkin tersembunyi di balik panel.

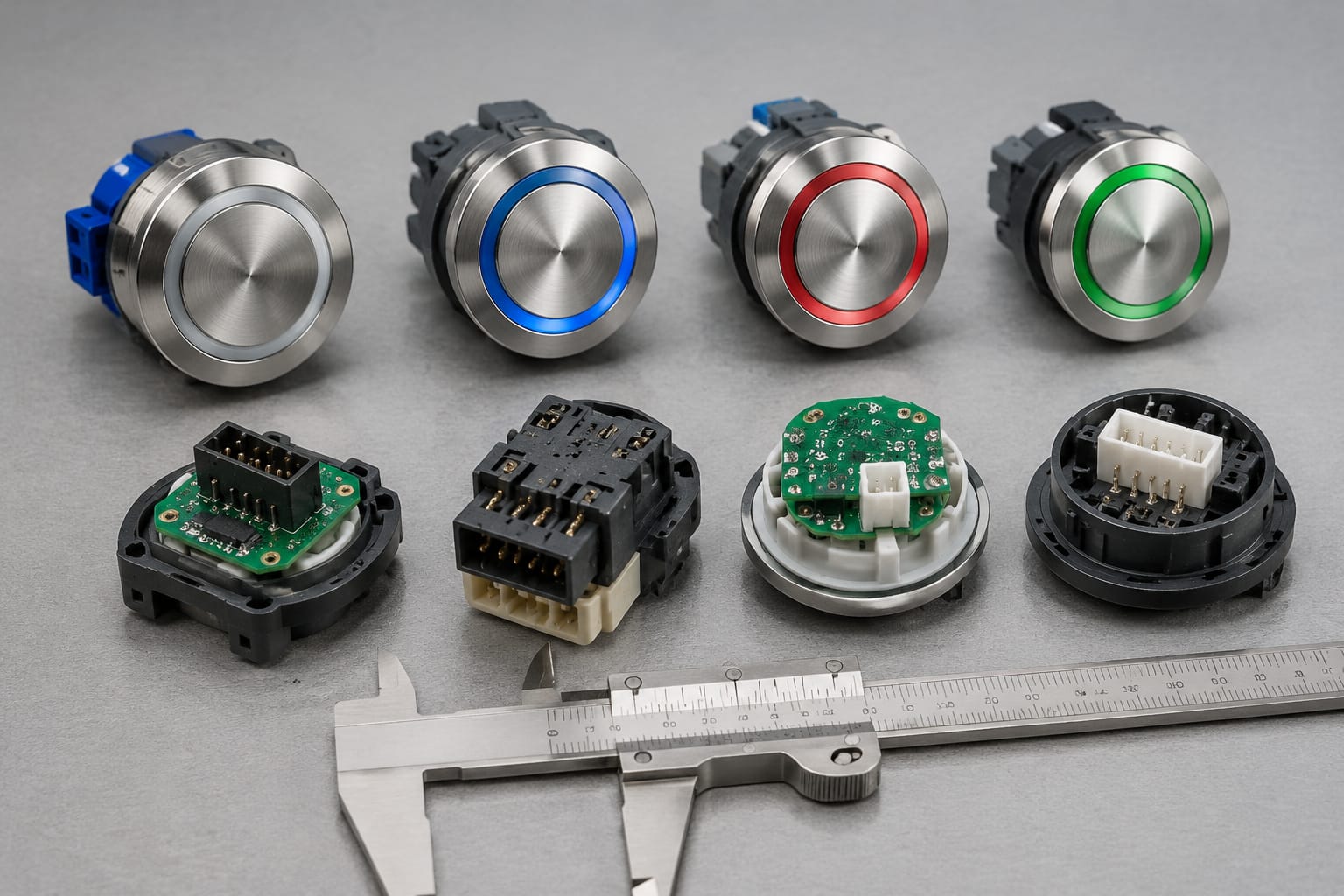

Ukur dimensi tombol dan lubang panel

Pengukuran adalah pemeriksaan dasar untuk menentukan apakah tombol pengganti dapat dipasang secara fisik. Foto dengan penggaris membantu, tetapi ukuran numerik yang dicatat manual tetap diperlukan. Gunakan jangka sorong bila memungkinkan, terutama untuk diameter tombol bulat dan ukuran cutout.

Catat ukuran dalam milimeter dan sebutkan titik ukur dengan jelas. Contoh: “diameter muka tombol 35 mm, diameter lubang panel 30 mm, kedalaman unit 28 mm tanpa konektor.”

Ukuran yang perlu didokumentasikan

Untuk tombol bulat, ukur:

• Diameter muka atau bezel.
• Diameter badan tombol yang masuk ke panel.
• Diameter lubang panel atau cutout.
• Kedalaman dari sisi depan panel ke bagian belakang tombol.
• Ketebalan panel yang dapat dijepit oleh mekanisme pengunci.
• Jarak antar pusat tombol bila mengganti modul multi-tombol.

Untuk tombol persegi atau persegi panjang, ukur:

• Lebar dan tinggi muka tombol.
• Lebar dan tinggi cutout.
• Radius sudut, bila ada.
• Kedalaman unit.
• Posisi klip, baut, atau stud pengikat.
• Orientasi pemasangan dan arah tulisan atau simbol.

Jangan mengandalkan dimensi muka tombol saja. Tombol dengan bezel berukuran sama dapat memiliki badan belakang yang lebih besar atau sistem pengunci yang berbeda. Hal ini sering menyebabkan pemasangan gagal setelah panel sudah dibongkar.

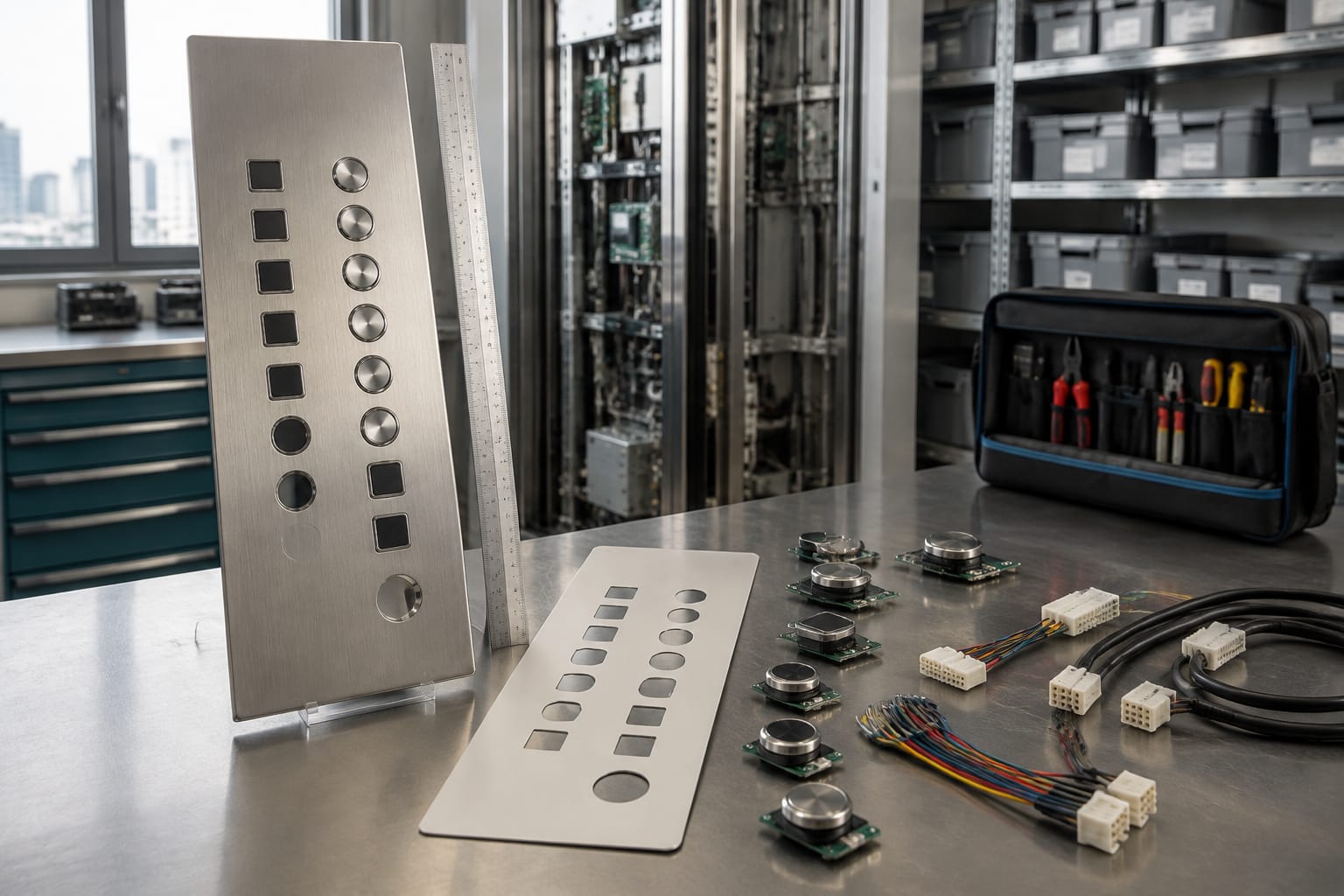

Perhatikan susunan panel

Pada COP dengan banyak tombol, perubahan kecil pada ukuran bezel dapat membuat jarak antar tombol tidak seragam atau menutupi label yang ada. Pada landing panel yang sempit, kedalaman komponen juga dapat berbenturan dengan dinding, junction box, atau kabel eksisting.

Bila tidak tersedia pengganti identik, pertimbangkan tiga opsi secara terpisah:

1. Mengganti tombol tunggal yang benar-benar sesuai.
2. Mengganti satu modul tombol atau board yang sesuai dengan cutout lama.
3. Mengganti atau membuat ulang faceplate COP maupun hall call station.

Opsi ketiga lebih luas cakupannya, tetapi sering lebih realistis ketika komponen lama tidak lagi tersedia atau sistem pemasangan sudah tidak cocok. Untuk kebutuhan tersebut, lihat opsi [kustomisasi panel operasi kabin, tombol, dan display lift](/products/elevator-car-control-panel-car-button-display-cop-customization/) yang dapat disesuaikan berdasarkan layout dan informasi proyek.

Periksa pencahayaan dan fitur taktil

Tombol lift berfungsi sebagai antarmuka keselamatan dan navigasi. Karena itu, warna lampu, jenis iluminasi, simbol, angka timbul, dan Braille bukan sekadar detail estetika. Semuanya harus dicocokkan dengan fungsi unit lama dan kebutuhan pengguna bangunan.

Periksa apakah tombol memakai LED, lampu pijar, atau modul pencahayaan yang dapat dilepas. Jangan menyimpulkan jenis lampu dari warna yang terlihat di bagian depan. Catat juga apakah pencahayaan menyala terus, berubah saat tombol ditekan, atau memiliki dua kondisi indikasi.

Detail yang harus diperiksa

Dokumentasikan hal berikut:

• Warna pencahayaan saat standby dan saat aktif.
• Simbol pada permukaan: angka, huruf, panah, pintu, alarm, atau ikon lain.
• Jenis karakter: cetak, ukir, laser, atau insert.
• Letak dan bentuk Braille atau angka timbul.
• Tekstur permukaan dan material lens.
• Bunyi klik, respons tekan, atau travel tombol bila dapat diperiksa.
• Kondisi tombol: macet, retak, lampu mati, atau simbol memudar.

Tombol dengan Braille yang ditempatkan di bawah angka berbeda dari tombol dengan Braille pada permukaan tombol. Demikian pula, tombol “B”, “G”, “LG”, dan penomoran lantai lain harus mengikuti konfigurasi gedung. Hindari mengganti label berdasarkan asumsi umum karena susunan lantai dan fungsi akses dapat berbeda.

Pada area publik, konsistensi tampilan antara tombol baru dan tombol lain yang masih dipakai perlu dipertimbangkan. Perbedaan terang lampu, warna stainless, atau profil tombol dapat mengganggu tampilan panel, meskipun secara listrik unit baru bekerja.

Catat kode board dan konektor

Untuk tombol lift ThyssenKrupp yang memakai PCB, pencocokan konektor dan board sama pentingnya dengan tampilan depan. Balikkan panel dengan prosedur aman, lalu foto bagian belakang sebelum konektor dilepas. Bila sistem tetap bertegangan atau prosedur isolasi tidak jelas, pekerjaan pemeriksaan harus dilakukan oleh teknisi yang berwenang.

Catat kode yang tercetak pada PCB, label kabel, nomor konektor, dan posisi konektor. Kode bisa berada di sisi belakang board, dekat soket, atau pada stiker kecil yang mudah terlewat.

Data konektor yang harus masuk permintaan pengadaan

• Jumlah konektor pada tombol atau board.
• Bentuk soket dan jenis housing konektor.
• Jumlah pin atau terminal yang terpakai.
• Posisi keying atau pengunci konektor.
• Warna kabel dan label harness, bila ada.
• Panjang kabel terintegrasi, bila tombol menggunakan pigtail.
• Apakah tombol disambungkan individual atau melalui daisy chain.
• Foto konektor dari arah kabel dan arah board.

Jangan memesan berdasarkan jumlah pin saja. Dua konektor enam pin dapat berbeda pada pitch, orientasi, penguncian, dan fungsi tiap pin. Memaksa konektor yang tampak hampir sama berisiko merusak housing, membuat kontak tidak stabil, atau menimbulkan kesalahan operasi.

Pada tombol dengan micro switch atau terminal kabel individual, catat penandaan terminal dan jumlah kontak. Tombol yang digunakan untuk alarm, pintu, atau fungsi servis dapat memiliki kebutuhan kontak berbeda dibanding tombol pilihan lantai biasa.

Evaluasi integrasi display dan call board

Tombol, display posisi, indikator arah, dan call board kadang bekerja sebagai satu sistem. Penggantian satu bagian dapat gagal bila board baru tidak sesuai dengan protokol komunikasi, konfigurasi alamat, catu daya, atau wiring lama.

Sebelum memilih komponen, tentukan apakah unit yang rusak adalah:

• Tombol mekanis atau modul tombol individual.
• Board tombol dengan beberapa input dan LED.
• Hall call board untuk tombol naik-turun.
• Display posisi kabin atau landing.
• Indikator arah.
• Modul gabungan tombol dan display.
• Harness atau adaptor antarboard.

Tanda bahwa tombol tidak berdiri sendiri

Perlu evaluasi integrasi lebih lanjut bila terdapat gejala berikut:

• Beberapa tombol atau lampu gagal bersamaan.
• Tombol berfungsi, tetapi indikatornya tidak menyala.
• Display mati bersama tombol hall call.
• Modul memakai kabel data, bukan hanya kabel terminal sederhana.
• Ada DIP switch, jumper, atau label alamat pada board.
• Satu panel melayani beberapa lift atau beberapa indikator arah.

Untuk hall call modern berbasis sentuh, permukaan tombol mungkin bukan komponen tekan konvensional. Kebutuhan penggantian perlu mencakup ukuran kaca atau faceplate, board sentuh, backlight, konektor, dan kompatibilitas sistem. Rujuk [komponen tombol sentuh dan hall call lift](/products/touch-hall-call-touch-button-board-elevator-parts/) bila yang dibutuhkan adalah evaluasi komponen panel panggil berbasis sentuh.

Jika sistem menggunakan papan display dan tombol panggil sebagai modul terpadu, dokumentasikan kode board, jumlah digit display, warna segmen, posisi tombol, serta konektor secara bersamaan. Produk seperti [board call display dan tombol lift seri 3600/5200](/products/3600-5200-elevator-call-display-board-button-lift-parts-accessories/) hanya relevan setelah kecocokan kode, konfigurasi, dan integrasinya diperiksa; nama seri saja belum cukup untuk memastikan penggantian langsung.

Pemeriksaan aksesibilitas dan ketahanan

Penggantian tombol perlu mempertahankan fungsi operasional dan kemudahan penggunaan. Periksa fitur yang terdapat pada unit lama serta kebutuhan proyek, terutama pada lift publik, rumah sakit, hotel, apartemen, dan bangunan dengan arus pengguna tinggi.

Aspek aksesibilitas yang perlu dicek meliputi:

• Karakter yang jelas dan mudah dibaca.
• Angka timbul atau Braille pada posisi yang konsisten.
• Kontras visual antara simbol, lens, dan panel.
• Indikasi tombol telah diterima, baik melalui cahaya maupun respons lain.
• Tombol alarm yang mudah dikenali sesuai konfigurasi eksisting.
• Ketinggian dan susunan tombol pada panel setelah pekerjaan modernisasi.

Persyaratan aksesibilitas lokal, ketentuan pemilik gedung, dan spesifikasi tender dapat berbeda. Karena itu, jangan menyatakan suatu tombol memenuhi standar tertentu tanpa dokumen atau verifikasi yang relevan.

Untuk ketahanan, periksa lingkungan pemasangan. Landing di area terbuka, lobi dengan trafik tinggi, area parkir, bangunan pesisir, atau fasilitas industri dapat memerlukan perhatian lebih pada material, sealing, ketahanan korosi, perlindungan terhadap vandalisme, dan stabilitas pencahayaan.

Pertanyaan praktis yang perlu dijawab sebelum membeli:

• Apakah tombol dipasang di dalam ruangan atau area yang terpapar kelembapan?
• Apakah panel sering dibersihkan dengan bahan kimia?
• Apakah terdapat risiko benturan atau vandalisme?
• Apakah permukaan perlu mudah dibersihkan?
• Apakah lampu indikator harus terlihat jelas di area terang?
• Apakah penggantian hanya untuk satu lift atau untuk standardisasi beberapa unit?

Kesalahan umum saat mencari tombol pengganti

Kesalahan paling umum adalah mengirim foto depan tanpa informasi teknis. Foto tersebut dapat membantu mengenali gaya tombol, tetapi tidak cukup untuk mengonfirmasi pemasangan dan koneksi.

Kesalahan lain yang perlu dihindari:

• Menggunakan nama merek sebagai satu-satunya identifikasi.
• Mengabaikan kode pada sisi belakang tombol atau PCB.
• Tidak mengukur cutout panel dan kedalaman unit.
• Tidak membedakan tombol kabin dengan tombol landing.
• Tidak menyebutkan arah tombol naik atau turun.
• Mengirim foto buram sehingga nomor part tidak terbaca.
• Memesan display tanpa mencatat jumlah digit, warna, dan konektor.
• Mengganti tombol individual ketika kerusakan sebenarnya ada pada board atau kabel.
• Tidak memeriksa perubahan sebelumnya pada panel hasil modernisasi.
• Menganggap komponen compatible selalu plug-and-play.

Komponen kompatibel dapat menjadi pilihan yang tepat bila fungsi, mekanisme pemasangan, dimensi, pencahayaan, dan integrasi listriknya telah dinilai. Namun, kompatibilitas harus diperlakukan sebagai hasil verifikasi teknis, bukan kesimpulan dari kemiripan bentuk.

Siapkan permintaan sourcing yang lengkap

Permintaan pengadaan yang lengkap mempercepat penilaian teknis dan mengurangi pertukaran informasi berulang. Buat satu paket data untuk setiap tipe tombol atau board, terutama bila proyek mencakup beberapa lift dengan konfigurasi berbeda.

Gunakan daftar periksa berikut:

• Merek lift dan informasi sistem yang tersedia.
• Lokasi komponen: COP, landing, lobby, lantai tertentu, atau lift servis.
• Fungsi komponen: pilihan lantai, buka pintu, tutup pintu, alarm, naik, turun, display, atau indikator arah.
• Nomor part, kode PCB, dan semua label yang terbaca.
• Foto depan, belakang, samping, konektor, dan panel secara keseluruhan.
• Dimensi tombol, cutout, kedalaman, serta ketebalan panel.
• Jenis mounting: clip, mur, baut, atau bracket.
• Detail iluminasi, warna, simbol, angka timbul, dan Braille.
• Jumlah pin, jenis konektor, serta foto harness.
• Jumlah unit yang dibutuhkan per tipe.
• Kondisi proyek: penggantian kerusakan, stok suku cadang, atau modernisasi.
• Informasi apakah komponen lama harus dipertahankan secara visual.
• Batasan teknis dari pemilik gedung atau spesifikasi proyek, bila ada.

Pisahkan setiap varian dalam permintaan. Misalnya, jangan menggabungkan tombol “naik”, “turun”, dan “G” menjadi satu item hanya karena ukurannya sama. Beri nama file foto secara konsisten, seperti lift-A-COP-tombol-G-depan dan lift-A-COP-tombol-G-belakang.

Kelevator memasok suku cadang lift multi-merek untuk importir B2B, distributor, kontraktor perawatan, perusahaan modernisasi, dan pembeli OEM. Untuk evaluasi sourcing, paket data di atas memberi dasar yang lebih baik untuk menilai apakah kebutuhan Anda merupakan penggantian langsung, solusi kompatibel, atau pekerjaan panel yang lebih luas.

FAQ

Apakah tombol lift ThyssenKrupp yang bentuknya sama pasti kompatibel?

Tidak. Bentuk depan yang sama belum membuktikan ukuran cutout, kedalaman, pengunci, konektor, tegangan, atau komunikasi board juga sama. Bandingkan kode part dan data fisik-listrik sebelum memutuskan.

Apakah cukup mengirim nomor part tanpa foto?

Nomor part sangat membantu, tetapi foto tetap diperlukan untuk memeriksa kondisi fisik, revisi label, konektor, dan konteks panel. Foto depan serta belakang biasanya memberikan informasi pelengkap yang penting.

Kapan harus mengganti board, bukan tombol saja?

Pertimbangkan pemeriksaan board bila beberapa tombol gagal bersamaan, lampu indikator bermasalah pada satu kelompok, display dan tombol mati bersamaan, atau tombol individual tampak baik tetapi tidak merespons. Diagnosis teknis diperlukan sebelum menentukan komponen yang diganti.

Apakah panel lama dapat dipasangi tombol model baru?

Mungkin, tetapi perlu dicek ukuran lubang, ketebalan panel, kedalaman ruang belakang, wiring, tampilan, dan integrasi dengan controller. Pada beberapa kasus, penggantian faceplate atau modul panel lebih sesuai daripada memodifikasi satu lubang tombol.

Mulailah dengan mengumpulkan foto, kode, ukuran, dan detail konektor dari setiap komponen. Dengan data tersebut, Anda dapat membandingkan pilihan pengganti secara teknis dan membuat keputusan sourcing yang lebih tepat.
