Panduan Memilih ThyssenKrupp Elevator Parts yang Tepat

Memilih thyssenkrupp elevator parts tidak cukup berdasarkan nama komponen atau foto yang tampak serupa. Untuk memastikan pengganti dapat dipasang dan berfungsi, cocokkan identitas lift, keluarga controller, nomor part, revisi perangkat keras, konfigurasi konektor, serta rating listriknya.

Hal ini sangat penting pada lift lama yang masih memakai nama ThyssenKrupp maupun unit yang dokumentasi atau komponennya telah menggunakan identitas TKE. Nama produk dapat berubah, tetapi kompatibilitas tetap harus dibuktikan dari data teknis pada komponen yang terpasang.

Penamaan ThyssenKrupp Elevator dan TKE

ThyssenKrupp Elevator adalah nama yang banyak ditemukan pada label lift, controller, papan elektronik, dan dokumen pemeliharaan generasi terdahulu. Dalam penggunaan pasar saat ini, TKE sering muncul sebagai singkatan atau identitas pada produk, suku cadang, dan dokumen yang lebih baru.

Untuk kebutuhan pengadaan, perubahan nama ini tidak berarti semua komponen lama otomatis dapat diganti dengan komponen berlabel TKE. Sebaliknya, board berlabel ThyssenKrupp juga belum tentu dapat dipertukarkan dengan board lain yang memiliki fungsi serupa.

Gunakan penamaan sebagai petunjuk awal, lalu verifikasi berdasarkan:

• Nomor part atau material number.
• Nama dan tipe controller.
• Nomor seri lift atau identitas unit.
• Kode PCB pada papan elektronik.
• Revisi perangkat keras dan perangkat lunak bila tercantum.
• Jenis konektor, jumlah pin, dan tata letak terminal.
• Tegangan, arus, jenis sinyal, serta fungsi komponen.

Dalam dokumen internal, sebaiknya catat kedua nama bila relevan, misalnya: “display board untuk sistem ThyssenKrupp/TKE, berdasarkan kode PCB dan revisi aktual.” Pendekatan ini membantu tim pembelian menghindari pencarian yang terlalu sempit hanya karena perbedaan merek pada label.

Identifikasi lift dan keluarga controller

Langkah pertama sebelum mencari suku cadang lift ThyssenKrupp adalah mengidentifikasi sistem tempat komponen bekerja. Display COP, board komunikasi kabin, atau modul indikator lantai dapat terlihat sama secara fisik, tetapi diprogram dan berkomunikasi melalui controller yang berbeda.

Mulailah dari ruang mesin, panel controller, atau dokumentasi serah terima gedung. Catat informasi yang terlihat tanpa menebak modelnya.

Jangan mengandalkan usia lift sebagai satu-satunya penentu. Lift yang dipasang lama bisa saja sudah menjalani modernisasi parsial. Controller dapat diganti sementara COP, harness, atau indikator lantai masih memakai konfigurasi sebelumnya. Kondisi campuran seperti ini sering menjadi penyebab part yang “secara model terlihat benar” ternyata tidak dapat beroperasi setelah dipasang.

Bedakan controller, board, dan perangkat antarmuka

Dalam daftar pengadaan, istilah “board lift” sering digunakan terlalu umum. Padahal setiap komponen dapat mempunyai fungsi dan risiko kompatibilitas yang berbeda:

• Main control board mengatur operasi inti lift dan umumnya sangat bergantung pada konfigurasi controller.
• Car communication board menghubungkan sistem kabin dengan jaringan atau controller lift.
• Display board menampilkan arah, posisi lantai, pesan, atau status perjalanan.
• COP board menangani tombol dan indikator pada panel operasi kabin.
• Landing display board bekerja pada hall lantern atau indikator di tiap lantai.
• Power supply atau interface board dapat memiliki bentuk serupa, tetapi parameter listriknya berbeda.

Sebutkan fungsi aktual komponen dalam permintaan. Permintaan “board untuk lift ThyssenKrupp” terlalu luas dan meningkatkan peluang salah kirim.

Komponen display dan komunikasi yang umum diganti

Display dan board komunikasi termasuk komponen yang sering dicari karena berada pada jalur antarmuka antara pengguna, panel kabin, dan sistem kontrol. Gejalanya dapat berupa layar mati, karakter tidak lengkap, indikator arah tidak menyala, tombol tidak merespons, atau komunikasi kabin terputus-putus.

Namun, gejala tersebut belum membuktikan board sebagai sumber masalah. Tegangan suplai, kabel fleksibel, harness, konektor longgar, grounding, atau gangguan pada controller juga perlu diperiksa oleh teknisi yang kompeten sebelum penggantian.

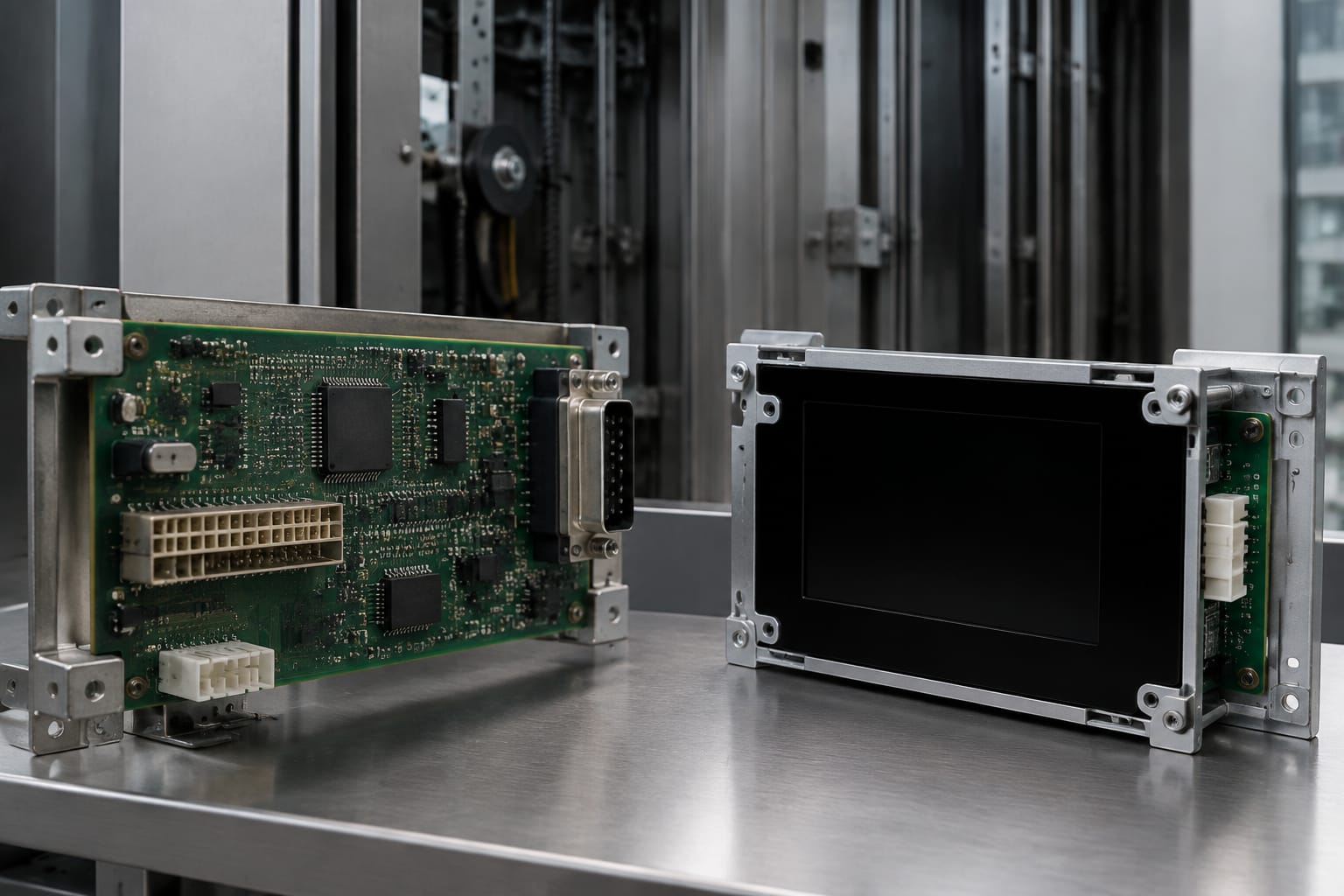

Board display keluar dan indikator posisi

Board display dapat dipasang di kabin atau di landing, tergantung konfigurasi lift. Saat mencari pengganti, periksa dimensi board, posisi konektor, jenis tampilan, dan metode pemasangannya. Perbedaan kecil pada konektor atau versi firmware dapat membuat display tidak terbaca oleh sistem.

Untuk kebutuhan yang relevan, lihat detail [board display keluar untuk suku cadang lift Thyssen](/products/outbound-display-board-thyssen-elevator-parts-lift-accessories/). Halaman produk tetap perlu dibandingkan dengan kode dan konfigurasi komponen yang terpasang, bukan dijadikan bukti kompatibilitas tunggal.

Board komunikasi kabin

Board komunikasi kabin biasanya menjadi penghubung penting antara COP, display, perangkat sinyal, dan jaringan controller. Karena perannya, kecocokan protokol dan susunan pin harus dipastikan secara khusus.

Contoh kategori yang perlu dibandingkan dengan unit lama adalah [board komunikasi kabin dengan chip persegi untuk lift Thyssen](/products/car-communication-board-rectangular-chip-thyssen-elevator-parts-lift-accessories/). Bentuk chip atau tampilan PCB tidak boleh dijadikan satu-satunya dasar pemilihan; kode board dan revisinya lebih menentukan.

Board COP dan display kabin

Pada sejumlah sistem, fungsi tombol kabin, lampu tombol, display, serta komunikasi bisa berada pada board terpisah atau terintegrasi. Karena itu, verifikasi apakah part lama adalah board display murni, board komunikasi, atau board COP gabungan.

Untuk pembanding tipe komponen pada konfigurasi tertentu, periksa [board komunikasi kabin dan display COP seri 3600](/products/3600-car-communication-elevator-display-board-cop-lift-parts/). Pastikan seri tersebut benar-benar sesuai dengan sistem lift yang diperiksa sebelum digunakan sebagai kandidat pengganti.

Cara membaca kode board dan label revisi

Kode pada PCB adalah salah satu sumber informasi paling berharga dalam pengadaan thyssenkrupp elevator parts. Ambil foto tajam dari bagian depan dan belakang board sebelum melepasnya. Foto perlu memperlihatkan keseluruhan board, bukan hanya komponen tertentu.

Informasi yang biasanya ditemukan mencakup:

• Nomor part yang dicetak pada stiker atau label.
• Kode PCB yang tercetak langsung pada papan.
• Nomor revisi, seperti REV, R, atau format kode pabrikan lain.
• Nomor seri atau batch produksi.
• Barcode dan nomor material.
• Tanggal produksi bila tersedia.
• Tanda versi firmware, EEPROM, atau label IC.
• Kode pada kabel harness yang terhubung ke board.

Bedakan nomor PCB dengan nomor part layanan. Satu desain PCB dapat dipakai pada beberapa nomor part layanan yang berbeda karena revisi komponen, firmware, atau konfigurasi pemasangan. Sebaliknya, satu nomor part dapat memiliki tampilan fisik yang berubah pada produksi berikutnya.

Urutan verifikasi yang praktis

1. Cocokkan nomor part pada label lama dengan kandidat pengganti.
2. Bandingkan kode PCB dan nomor revisi.
3. Periksa apakah pemasok menyatakan pengganti sebagai part identik, revisi pengganti, atau alternatif kompatibel.
4. Pastikan ada keterangan kebutuhan firmware, parameterisasi, atau kabel adaptor.
5. Bandingkan foto depan, belakang, sisi konektor, dan titik pemasangan.
6. Simpan data unit asal untuk pelacakan bila komponen dipasang pada lebih dari satu lokasi proyek.

Jangan menyimpulkan bahwa nomor yang hanya berbeda satu digit pasti setara. Perbedaan kecil dapat menunjukkan revisi untuk controller, jaringan komunikasi, atau tegangan yang lain.

Bandingkan konektor dan rating listrik

Konektor yang dapat masuk secara mekanis belum tentu memiliki pinout yang sama. Ini adalah salah satu risiko terbesar ketika mengganti board display atau komunikasi pada lift.

Periksa setiap konektor pada komponen lama dan kandidat pengganti berdasarkan:

Rating listrik perlu dibaca dari label board, dokumentasi sistem, atau pengukuran yang dilakukan dengan prosedur keselamatan yang sesuai. Jangan menganggap semua display board menggunakan tegangan yang sama. Sebagian rangkaian dapat menerima suplai berbeda, sedangkan konektor yang serupa dapat membawa fungsi yang tidak sama.

Selain itu, cek kondisi harness lama. Konektor yang menghitam, pin longgar, kabel patah di area tekukan, atau tanda kelembapan dapat menyebabkan gangguan yang terlihat seperti kerusakan board. Mengganti board tanpa menangani penyebab tersebut berisiko mengulangi masalah.

Menangani komponen usang atau berganti nama

Komponen lift lama dapat menjadi usang, dihentikan, atau digantikan oleh nomor part baru. Dalam situasi ini, pembeli perlu membedakan tiga kemungkinan pengganti:

• Part identik: nomor dan revisi sama, dengan konfigurasi yang sama.
• Pengganti resmi atau revisi baru: nomor dapat berubah, tetapi diposisikan sebagai pengganti untuk part sebelumnya.
• Alternatif kompatibel: secara fungsi dapat digunakan pada konfigurasi tertentu, tetapi memerlukan verifikasi lebih rinci.

Jangan memperlakukan ketiganya sebagai kategori yang sama. Part identik umumnya membutuhkan pembuktian paling sederhana. Pengganti revisi baru dapat membutuhkan perubahan firmware atau setting. Alternatif kompatibel mungkin memerlukan harness, adaptor, pemrograman, atau pengujian integrasi di lokasi.

Cara mengelola risiko part usang

Untuk komponen yang tidak lagi tersedia dengan nomor lama, siapkan keputusan pembelian berdasarkan tingkat kepastian:

• Prioritaskan kecocokan nomor part dan revisi bila unit harus dipulihkan tanpa perubahan sistem.
• Mintalah penjelasan tertulis mengenai hubungan antara nomor lama dan nomor pengganti.
• Konfirmasi apakah board dikirim kosong, sudah diprogram, atau perlu disetel setelah pemasangan.
• Periksa apakah komponen lama memiliki IC, modul memori, atau konfigurasi yang harus dipindahkan. Jangan memindahkan komponen tanpa prosedur teknis yang benar.
• Pertimbangkan dampak bila masalah sebenarnya berada pada controller, kabel, atau perangkat lain.
• Untuk penggantian berulang pada banyak unit, lakukan verifikasi pada satu unit representatif sesuai prosedur proyek sebelum menerapkan secara lebih luas.

Pada proyek modernisasi, mengganti satu board lama kadang hanya solusi sementara. Bila beberapa subsistem sudah usang dan kegagalan berulang, evaluasi ruang lingkup modernisasi secara terpisah dari kebutuhan perbaikan mendesak.

Dokumentasi yang perlu diminta kepada pemasok

Permintaan yang baik menghasilkan jawaban yang lebih akurat dan mempercepat evaluasi teknis. Sertakan dokumen serta foto yang memungkinkan pemasok mengidentifikasi komponen tanpa bergantung pada deskripsi umum.

Paket informasi minimum sebaiknya mencakup:

• Foto label nameplate lift dan controller.
• Foto board lama dari depan dan belakang.
• Foto dekat semua konektor dan label kabel.
• Nomor part, kode PCB, nomor seri, dan revisi yang terbaca.
• Dimensi board serta posisi lubang pemasangan bila tidak tercantum pada label.
• Gejala gangguan dan hasil pemeriksaan dasar yang sudah dilakukan.
• Jumlah unit yang dibutuhkan.
• Negara tujuan serta kebutuhan dokumen pengadaan atau pengiriman yang berlaku di perusahaan Anda.

Ajukan pertanyaan yang spesifik kepada pemasok:

1. Apakah nomor yang ditawarkan identik dengan komponen lama atau merupakan pengganti?
2. Revisi berapa yang tersedia dan apakah sesuai dengan revisi unit lama?
3. Apakah board memerlukan firmware, parameterisasi, atau proses commissioning?
4. Apakah kabel adaptor atau komponen pendukung diperlukan?
5. Data apa yang digunakan untuk menyatakan kompatibilitas?
6. Apakah foto produk aktual dapat dibandingkan dengan komponen yang dilepas?

Kelevator memasok suku cadang lift multi-merek untuk importir B2B, distributor, kontraktor pemeliharaan, perusahaan modernisasi, dan pembeli OEM. Untuk permintaan komersial, data teknis di atas membantu penyedia suku cadang menilai kecocokan komponen dengan lebih jelas.

Checklist verifikasi sebelum penggantian

Gunakan checklist berikut sebelum memasang atau menyetujui pesanan pengganti.

• [ ] Identitas lift dan tipe controller telah dicatat.
• [ ] Fungsi board lama telah dipastikan: display, komunikasi, COP, interface, atau lainnya.
• [ ] Nomor part lama terbaca dan terdokumentasi.
• [ ] Kode PCB dan nomor revisi telah dibandingkan.
• [ ] Foto depan, belakang, label, dan konektor tersedia.
• [ ] Jumlah serta orientasi pin pada setiap konektor sudah sesuai.
• [ ] Rating tegangan, polaritas, dan kebutuhan suplai telah diperiksa.
• [ ] Posisi mounting, dimensi, dan ruang pemasangan sesuai.
• [ ] Kebutuhan firmware, parameter, atau adaptor sudah dikonfirmasi.
• [ ] Kondisi harness, konektor pasangan, dan suplai listrik telah diperiksa.
• [ ] Status komponen jelas: identik, pengganti revisi, atau alternatif kompatibel.
• [ ] Pemasangan serta pengujian dilakukan oleh personel yang berwenang sesuai prosedur keselamatan lift.

Setelah pemasangan, uji fungsi yang terkait dengan board tersebut sebelum lift dikembalikan ke layanan. Untuk board komunikasi atau COP, pengujian sebaiknya mencakup respons tombol, indikator, display, komunikasi antarperangkat, dan perilaku sistem pada kondisi operasi yang relevan.

Kesalahan umum saat membeli suku cadang lift ThyssenKrupp

Kesalahan paling umum adalah memesan hanya berdasarkan foto atau nama “ThyssenKrupp board”. Banyak board memakai ukuran atau warna PCB yang mirip, tetapi memiliki fungsi, pinout, dan revisi berbeda.

Kesalahan berikutnya adalah mengabaikan revisi. Board dengan kode dasar sama dapat berubah karena pembaruan komponen elektronik atau sistem komunikasi. Memasang revisi yang salah dapat menghasilkan kegagalan komunikasi, tampilan tidak normal, atau kerusakan perangkat.

Kesalahan lain yang perlu dihindari adalah menganggap part bermerek TKE pasti cocok untuk semua sistem yang sebelumnya berlabel ThyssenKrupp. Perubahan identitas merek tidak menggantikan proses verifikasi teknis.

Untuk pengadaan yang lebih akurat, kumpulkan data unit, baca label board, bandingkan konektor serta rating listrik, lalu minta pemasok menjelaskan status kompatibilitas kandidat pengganti. Pendekatan ini memberi dasar yang lebih kuat untuk menentukan thyssenkrupp elevator parts yang sesuai tanpa mengandalkan asumsi.
